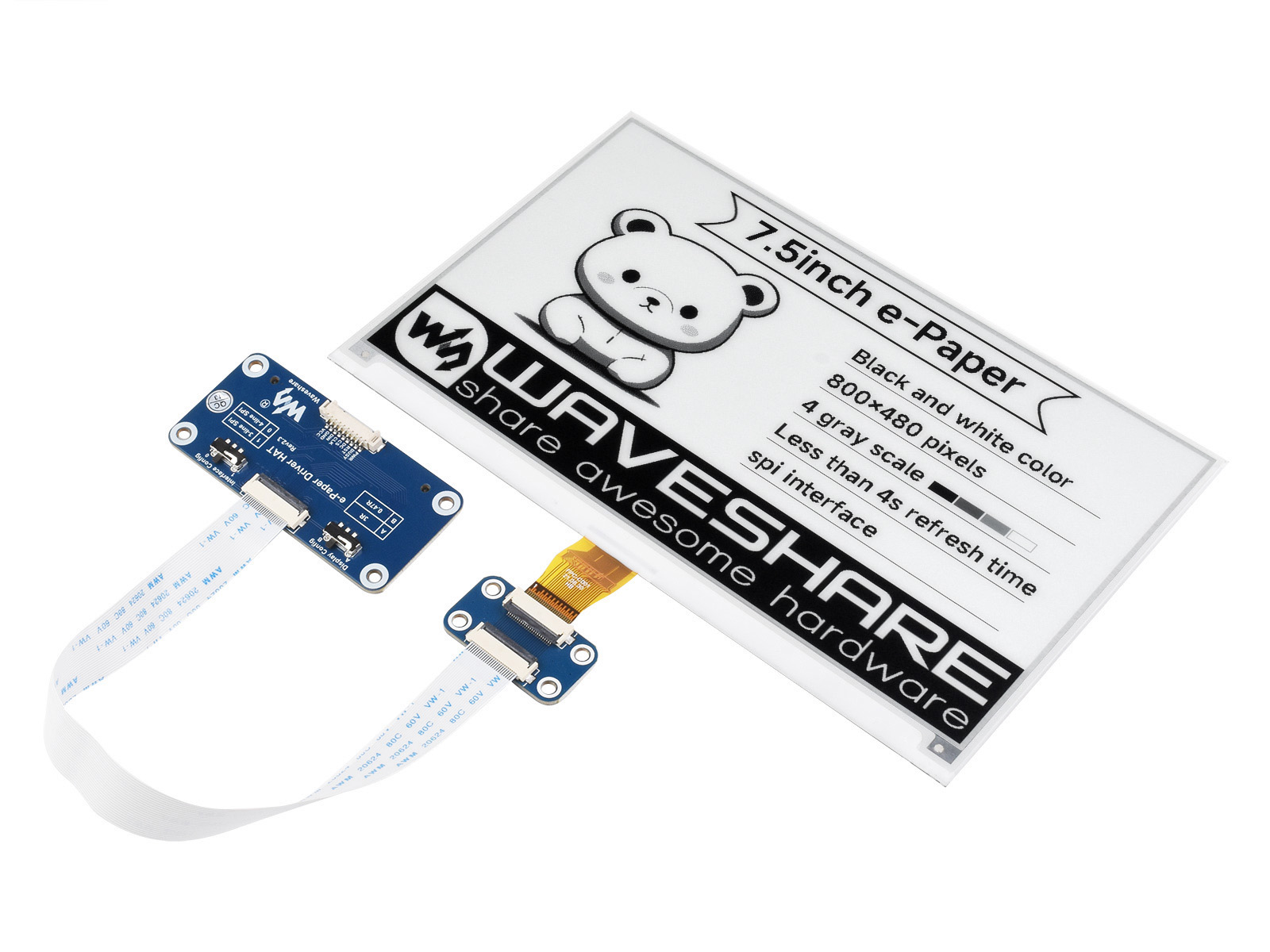

800×480, 7,5-Zoll E-Ink-Display HAT für Raspberry Pi
67,82 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL13504
Produktinformationen "800×480, 7,5-Zoll E-Ink-Display HAT für Raspberry Pi"
800×480, 7,5-Zoll E-Ink-Display-HAT für Raspberry Pi, SPI-Schnittstelle
7,5" E-Paper-HAT
Niedriger Stromverbrauch, großer Betrachtungswinkel, papierähnliche Darstellung ohne Stromversorgung
Ideal für Preisschilder, Regaletiketten, industrielle Instrumente...
- Größe
7,5" - Auflösung
800×480 - Betrachtungswinkel
>170° - Anzeigefarbe
Schwarz / Weiß - Graustufen
4
SPIAnzeigepanel
E-PaperErfahrung
PapierähnlichUmgebung
Umgebungslicht erforderlichAnzeigetyp
Passiv reflektierendAktualisierung
Unterstützt TeilaktualisierungMerkmale auf einen Blick
- Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch bei Stromausfall lange bei
- Extrem niedriger Stromverbrauch, im Wesentlichen wird nur Strom für die Aktualisierung benötigt
- Standard-Raspberry-Pi-40PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Serienboards, Jetson Nano, RDK X3
- SPI-Schnittstelle zur Verbindung mit Controller-Boards wie Raspberry Pi/Jetson Nano/RDK X3/Arduino/STM32 usw.
- Onboard-Spannungswandler, kompatibel mit 3,3V / 5V-Mikrocontrollern
- Liefert Online-Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Jetson Nano/RDK X3/Arduino/STM32)
Spezifikationen
| Betriebsspannung | 3,3V/5V | Anzeigefarbe | Schwarz, Weiß |
|---|---|---|---|
| Schnittstelle | 3-Draht-SPI, 4-Draht-SPI | Graustufen | 4 |
| Außenabmessungen | 170,2 × 111,2 mm | Vollaktualisierungszeit | 4 s |
| Anzeigegröße | 163,2 × 97,92 mm | Schnellaktualisierungszeit | 1,5 s |
| PUNKTABSTAND | 0,205 × 0,204 mm | Teilaktualisierungszeit | 0,4 s |
| BETRACHTUNGSWINKEL | >170° | 4-Graustufen-Aktualisierungszeit | 2,1 s |
| AUFLÖSUNG | 800 × 480 Pixel | Aktualisierungsleistung | 26,4 mW (typ.) |
| Standby-Strom | <0,01 µA (fast keine) | ||
Vorteile von EINK
E-Paper-Displays nutzen die Mikrokapsel-Elektrophorese-Technologie zur Anzeige. Das Prinzip lautet: Geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind, bewegen sich bei Anlegen eines elektrischen Feldes zu den Seiten der Mikrokapsel, wodurch die Mikrokapsel durch Reflexion des Umgebungslichts sichtbar wird, genau wie bei herkömmlichem gedrucktem Papier. E-Paper-Displays zeigen Bilder/Texte unter Lampenlicht oder natürlichem Licht klar an, benötigen keine Hintergrundbeleuchtung und verfügen über einen Betrachtungswinkel von fast bis zu 180°. Aufgrund des papierähnlichen Effekts werden sie normalerweise als E-Reader verwendet.

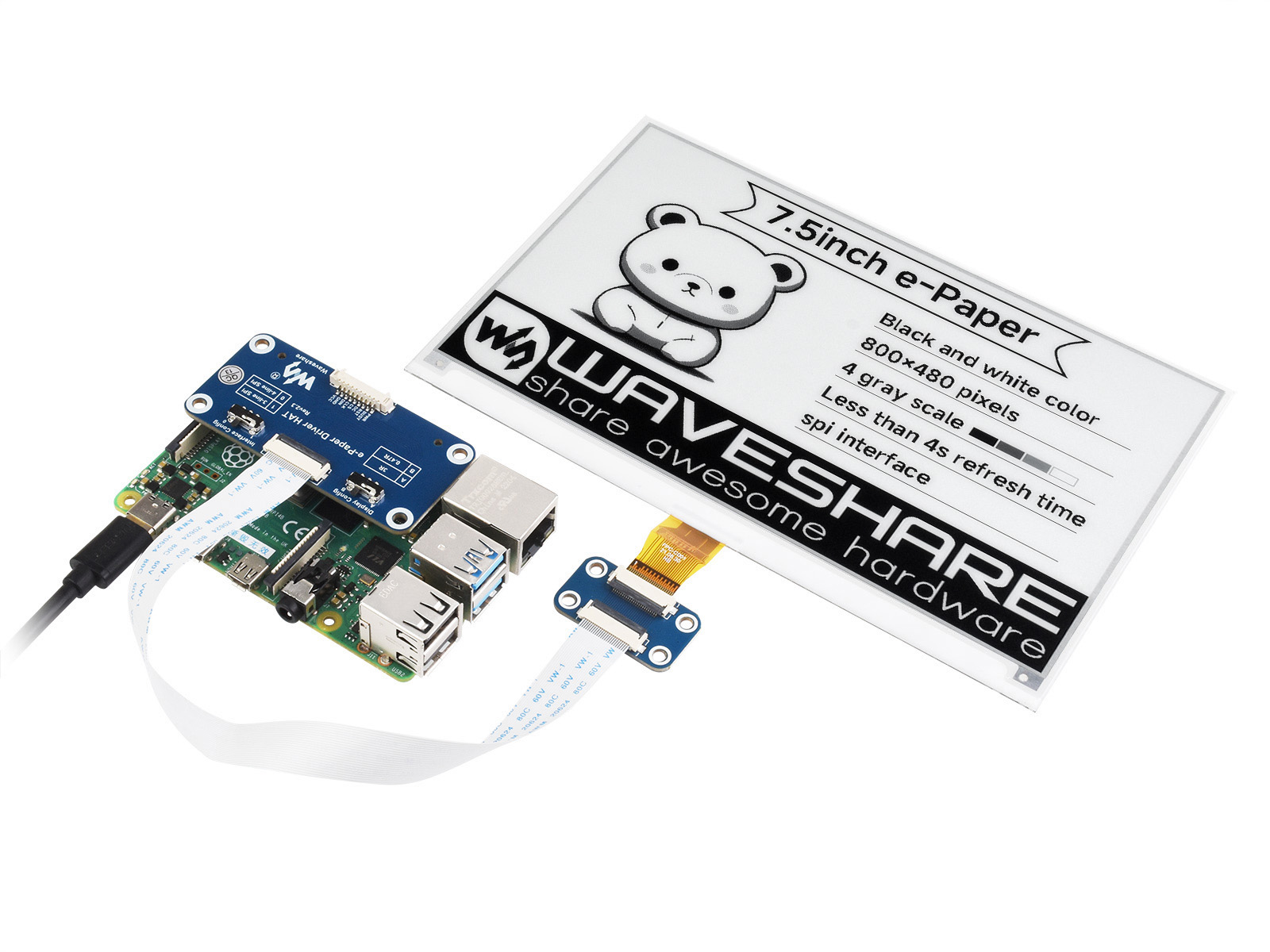

Standard-Raspberry-Pi-40PIN-GPIO-Stecker
Kompatibel mit Raspberry-Pi-Serienboards, Jetson Nano, RDK X3
Raspberry Pi und Jetson Nano auf dem Foto sind NICHT enthalten.
Onboard-SPI-Steuerinterface
Zur Verwendung mit anderen Controller-Boards wie Raspberry Pi/Jetson Nano/STM32/Arduino
| VCC | 3,3V/5V |
|---|---|
| GND | Masse |
| DIN | SPI-MOSI-Pin |
| CLK | SPI-SCK-Pin |
| CS | SPI-Chip-Auswahl, aktiv niedrig |
| DC | Daten-/Befehlsauswahl (hoch für Daten, niedrig für Befehl) |
| RST | Externer Reset, aktiv niedrig |
| BUSY | Auslastungsstatusausgabe |
| PWR | Ein-/Ausschaltsteuerung |

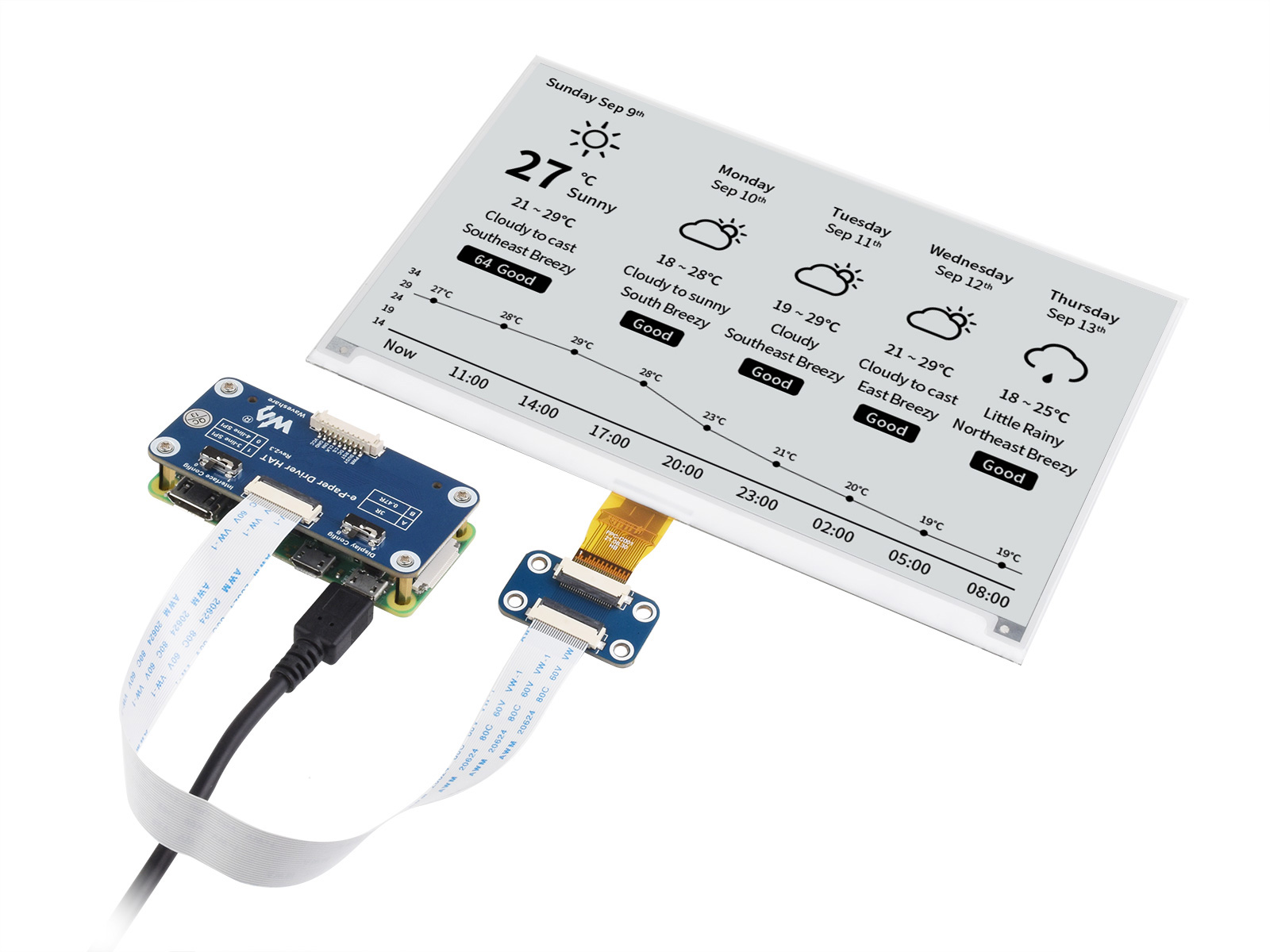

Anwendungsbeispiele
Geeignet für Preisschilder, Asset-/Geräteschilder, Regaletiketten, Konferenznamensschilder...
Produktanzeige
Außenabmessungen
Ressourcen & Dienste
* Ressourcen für verschiedene Produkte können variieren. Bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Auswahlführer
| Teilenummer | Farben | Graustufen | Auflösung | Anzeigegröße (mm) | Außenabmessungen (mm) | Vollaktualisierungszeit (s) | Teilaktualisierung1 | Pi-Header2 | Flexibel | Schnittstelle |
|---|---|---|---|---|---|---|---|---|---|---|
| 1,02-Zoll E-Paper-Modul | Schwarz, Weiß | 2 | 128×80 | 21,76 × 14,00 | 42,0 × 27,0 | 2 | √ | SPI | ||
| 1,54-Zoll E-Paper-Modul | Schwarz, Weiß | 2 | 200×200 | 27,00 × 27,00 | 48,0 × 33,0 | 2 | √ | SPI | ||
| 1,54-Zoll E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 200×200 | 27,00 × 27,00 | 48,0 × 33,0 | 14 | SPI | |||
| 1,54-Zoll E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 200×200 | 27,00 × 27,00 | 48,0 × 33,0 | 20 | SPI | |||
| 1,64-Zoll E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 168×168 | 29,568 × 29,568 | 47 × 38 | 12 | SPI | |||
| 2,13-Zoll E-Paper-HAT | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,2 | 2 | √ | √ | SPI | |
| 2,13-Zoll E-Paper-HAT+ | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,5 | 2 | √ | √ | SPI | |
| 2,13-Zoll E-Paper-HAT (B) | Rot, Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,2 | 15 | √ | SPI | ||
| 2,13-Zoll E-Paper-HAT (G) | Rot, Gelb, Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,2 | 16 | √ | SPI | ||
| 2,13-Zoll Touch E-Paper-HAT | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 69,15 × 38,90 | 2 | √ | √ | SPI | |
| 2,13-Zoll Touch E-Paper-HAT (mit Gehäuse) | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 72,20 × 41,90 | 2 | √ | √ | SPI | |
| 2,15-Zoll E-Paper-HAT+ (B) | Rot, Schwarz, Weiß | 2 | 296×160 | 48,10 × 26,00 | 65,0 × 34,0 | 23 | √ | SPI | ||
| 2,15-Zoll E-Paper-HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 296×160 | 48,10 × 26,00 | 65,0 × 34,0 | 20 | √ | SPI | ||
| 2,36-Zoll E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 296×168 | 52,096 × 29,568 | 69,5 × 38,5 | 12 | SPI | |||
| 2,66-Zoll E-Paper-Modul | Schwarz, Weiß | 2 | 296×152 | 30,704 × 60,088 | 37,0 × 83,5 | 6 | √ | SPI | ||
| 2,66-Zoll E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 296×152 | 30,704 × 60,088 | 37,0 × 83,5 | 15 | SPI | |||
| 2,66-Zoll E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 360×184 | 60,05 × 30,69 | 85,0 × 38,5 | 26 | SPI | |||
| 2,7-Zoll E-Paper-HAT | Schwarz, Weiß | 4 | 264×176 | 57,29 × 38,19 | 85,0 × 56,0 | 6 | √ | √ | SPI | |
| 2,7-Zoll E-Paper-HAT (B) | Rot, Schwarz, Weiß | 2 | 264×176 | 57,288 × 38,192 | 73,5 × 56,0 | 15 | √ | SPI | ||
| 2,9-Zoll E-Paper-Modul | Schwarz, Weiß | 4 | 296×128 | 66,89 × 29,05 | 89,5 × 38,0 | 3 | √ | SPI | ||
| 2,9-Zoll E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 296×128 | 66,89 × 29,05 | 89,5 × 38,0 | 15 | SPI | |||
| 2,9-Zoll E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 296×128 | 66,89 × 29,05 | 89,5 × 38,0 | 16 | SPI | |||
| 2,9-Zoll Touch E-Paper-HAT | Schwarz, Weiß | 4 | 296×128 | 66,89 × 29,05 | 89,10 × 42,70 | 3 | √ | √ | SPI | |
| 3-Zoll E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 400×168 | 70,4 × 29,568 | 88,5 × 41 | 12 | SPI | |||
| 3,5-Zoll E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 384×184 | 79,68 × 38,18 | 94,00 × 47,50 | 20 | SPI | |||
| 3,52-Zoll E-Paper-HAT | Schwarz, Weiß | 2 | 360×240 | 74,51 × 49,67 | 86,5 × 57 | 1,5 | √ | SPI | ||
| 3,52-Zoll E-Paper-HAT (B) | Rot, Schwarz, Weiß | 2 | 360×240 | 74,51 × 49,67 | 86,5 × 57 | 16 | √ | SPI | ||
| 3,6-Zoll E-Paper-HAT+ (E) | E6 Vollfarbe | 2 | 600×400 | 76,20 × 50,80 | 89,50 × 59,00 | 15 | √ | SPI | ||
| 3,7-Zoll E-Paper-HAT | Schwarz, Weiß | 4 | 480×280 | 47,32 × 81,12 | 58,0 × 96,5 | 3 | √ | √ | SPI | |
| 3,7-Zoll E-Paper-HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 416×240 | 81,54 × 47,04 | 96,00 × 57,00 | 20 | √ | SPI | ||
| 3,97-Zoll E-Paper-HAT+ | Schwarz, Weiß | 4 | 800×480 | 86,40 × 51,84 | 99,50 × 60,00 | 3,5 | √ | √ | SPI | |
| 3,97-Zoll E-Paper-HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 800×480 | 86,40 × 51,84 | 99,50 × 60,00 | 21 | √ | SPI | ||
| 4-Zoll E-Paper-HAT+ (E) | E6 Vollfarbe | 2 | 600×400 | 84,6 × 56,40 | 101,00 × 68,00 | 19 | √ | SPI | ||
| 4,2-Zoll E-Paper-Modul | Schwarz, Weiß | 4 | 400×300 | 84,80 × 63,60 | 103,0 × 78,5 | 5 | √ | SPI | ||
| 4,2-Zoll E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 400×300 | 84,80 × 63,60 | 103,0 × 78,5 | 15 | SPI | |||
| 4,2-Zoll E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 400×300 | 84,80 × 63,60 | 103,0 × 78,5 | 21 | SPI | |||
| 4,26-Zoll E-Paper-HAT | Schwarz, Weiß | 4 | 800×480 | 92,80 × 55,68 | 107,0 × 64,0 | 4 | √ | √ | SPI | |
| 4,3-Zoll E-Paper-UART-Modul | Schwarz, Weiß | 4 | 800×600 | 88,00 × 66,00 | 118,0 × 75,0 | 1,5 | UART | |||
| 4,37-Zoll E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 512×368 | 90,11 × 64,77 | 101,5 × 81,5 | 14 | SPI | |||
| 5-Zoll E-Paper-HAT | Schwarz, Weiß | 2 | 960×552 | 110,59 × 62,65 | 126,38 × 71,19 | 1,8 | √ | √ | SPI | |
| 5,79-Zoll E-Paper-Modul | Schwarz, Weiß | 4 | 792×272 | 139,00 × 47,74 | 152,50 × 58,50 | 3,5 | √ | SPI | ||
| 5,79-Zoll E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 792×272 | 139,00 × 47,74 | 152,50 × 58,50 | 24 | SPI | |||
| 5,79-Zoll E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 792×272 | 139,00 × 47,74 | 152,50 × 58,50 | 21 | SPI | |||
| 5,83-Zoll E-Paper-HAT | Schwarz, Weiß | 2 | 648×480 | 119,232 × 88,320 | 125,4 × 99,5 | 5 | √ | SPI | ||
| 5,83-Zoll E-Paper-HAT (G) | Rot, Gelb, Schwarz, Weiß | 2 | 648×480 | 118,78 × 88,22 | 125,40 × 99,50 | 20 | √ | SPI | ||
| 6-Zoll E-Paper-HAT | Schwarz, Weiß | 16 | 800×600 | 122,4 × 90,6 | 138,4 × 101,8 | <1 | √ | √ | USB/SPI/I80 | |
| 6-Zoll HD E-Paper-HAT | Schwarz, Weiß | 16 | 1448×1072 | 122,4 × 90,6 | 138,4 × 101,8 | <1 | √ | √ | USB/SPI/I80 | |
| 7,3-Zoll E-Paper-HAT (E) | E6 Vollfarbe | 2 | 800×480 | 160 × 96 | 170,2 × 111,2 | 12 | √ | SPI | ||
| 7,3-Zoll E-Paper-HAT (F) | 7-Farbig | 2 | 800×480 | 160 × 96 | 170,2 × 111,2 | 35 | √ | SPI | ||
| 7,5-Zoll E-Paper-HAT | Schwarz, Weiß | 4 | 800×480 | 163,20 × 97,92 | 170,2 × 111,2 | 4 | √ | √ | SPI | |
| 7,5-Zoll HD E-Paper-HAT | Schwarz, Weiß | 2 | 880×528 | 163,24 × 97,94 | 170,2 × 111,2 | 5 | √ | SPI | ||
| 7,5-Zoll E-Paper-HAT (B) | Rot, Schwarz, Weiß | 2 | 800×480 | 163,20 × 97,92 | 170,2 × 111,2 | 26 | √ | √ | SPI | |
| 7,5-Zoll E-Paper-HAT (H) | Rot, Gelb, Schwarz, Weiß | 2 | 800×480 | 163,20 × 97,92 | 170,20 × 111,20 | 22 | √ | SPI | ||
| 7,8-Zoll E-Paper-HAT | Schwarz, Weiß | 16 | 1872×1404 | 158,18 × 118,64 | 173,8 × 127,6 | <1 | √ | √ | USB/SPI/I80 | |
| 9,7-Zoll E-Paper-HAT | Schwarz, Weiß | 16 | 1200×825 | 202,8 × 139,43 | 218,8×156,4 | <1 | √ | √ | USB/SPI/I80 | |
| 10,2-Zoll E-Paper-HAT (G) | Rot, Gelb, Schwarz, Weiß | 2 | 960 × 640 | 215,52 × 143,68 | 224,00 × 157,00 | 27 | √ | SPI | ||
| 10,3-Zoll E-Paper-HAT | Schwarz, Weiß | 16 | 1872×1404 | 209,66 × 157,25 | 216,7 × 174,4 | <1 | √ | √ | USB/SPI/I80 | |
| 10,3-Zoll E-Paper-HAT (D) | Schwarz, Weiß | 16 | 1872×1404 | 209,66 × 157,25 | 227,7 × 165,8 | <1 | √ | √ | √ | USB/SPI/I80 |
| 10,85-Zoll E-Paper-HAT+ | Schwarz, Weiß | 2 | 1360 × 480 | 259,76 × 91,68 | 270,56 × 105,92 | 3,5 | √ | SPI | ||
| 10,85-Zoll E-Paper-HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 1360 × 480 | 259,76 × 91,68 | 270,56 × 105,92 | 21 | √ | SPI | ||
| 12,48-Zoll E-Paper-Modul | Schwarz, Weiß | 2 | 1304×984 | 252,98 × 190,90 | 280,0 × 229,5 | <8 | √ | SPI | ||
| 12,48-Zoll E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 1304×984 | 252,98 × 190,90 | 280,0 × 229,5 | 37 | √ | SPI | ||
| 13,3-Zoll E-Paper-HAT | Schwarz, Weiß | 16 | 1600×1200 | 270,40 × 202,80 | 285,80 × 213,65 | <1 | √ | √ | USB/SPI/I80 | |
| 13,3-Zoll E-Paper-HAT (B) | Rot, Schwarz, Weiß | 2 | 960×680 | 275,52 × 195,16 | 286,32 × 212,26 | 22 | √ | √ | SPI | |
| 13,3-Zoll E-Paper-HAT (K) | Schwarz, Weiß | 4 | 960×680 | 275,52 × 195,16 | 286,32 × 212,26 | 5 | √ | √ | SPI | |
| 13,3-Zoll E-Paper-HAT (E) | E6 Vollfarbe | 2 | 1600×1200 | 270,40 × 202,80 | 284,70 × 208,80 | 19 | √ | SPI |
- Die Teilaktualisierung dauert in der Regel etwa 0,3 s
- Pi-Header: Standard-Raspberry-Pi-40PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Serienboards

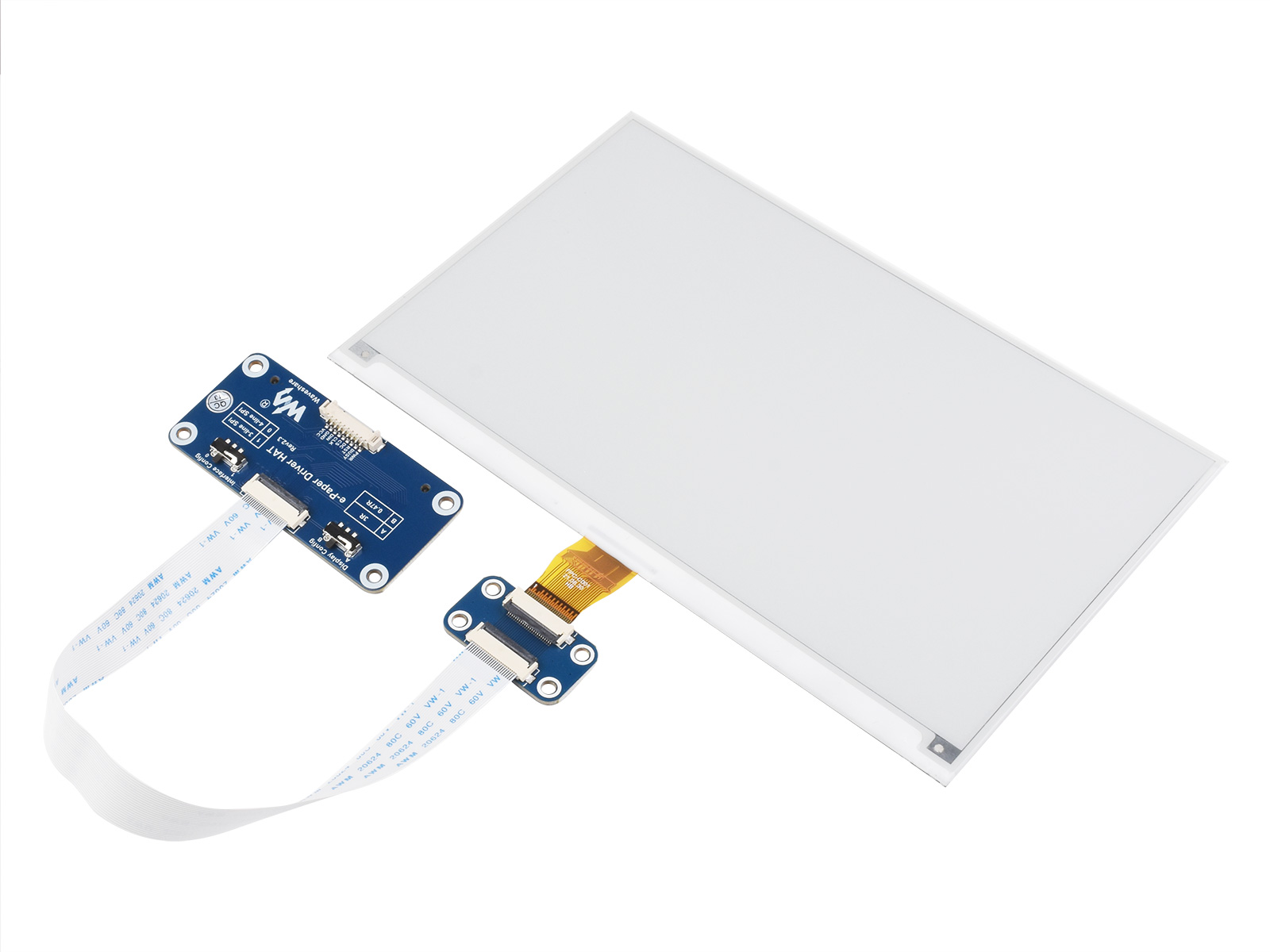

Lieferumfang
- 7,5-Zoll E-Paper x1
- E-Paper-Treiber-HAT x1
- RPi-Schraubenpaket (2 Stk.) x1
- GH1.25 9-PIN-Kabel ~20 cm x1
