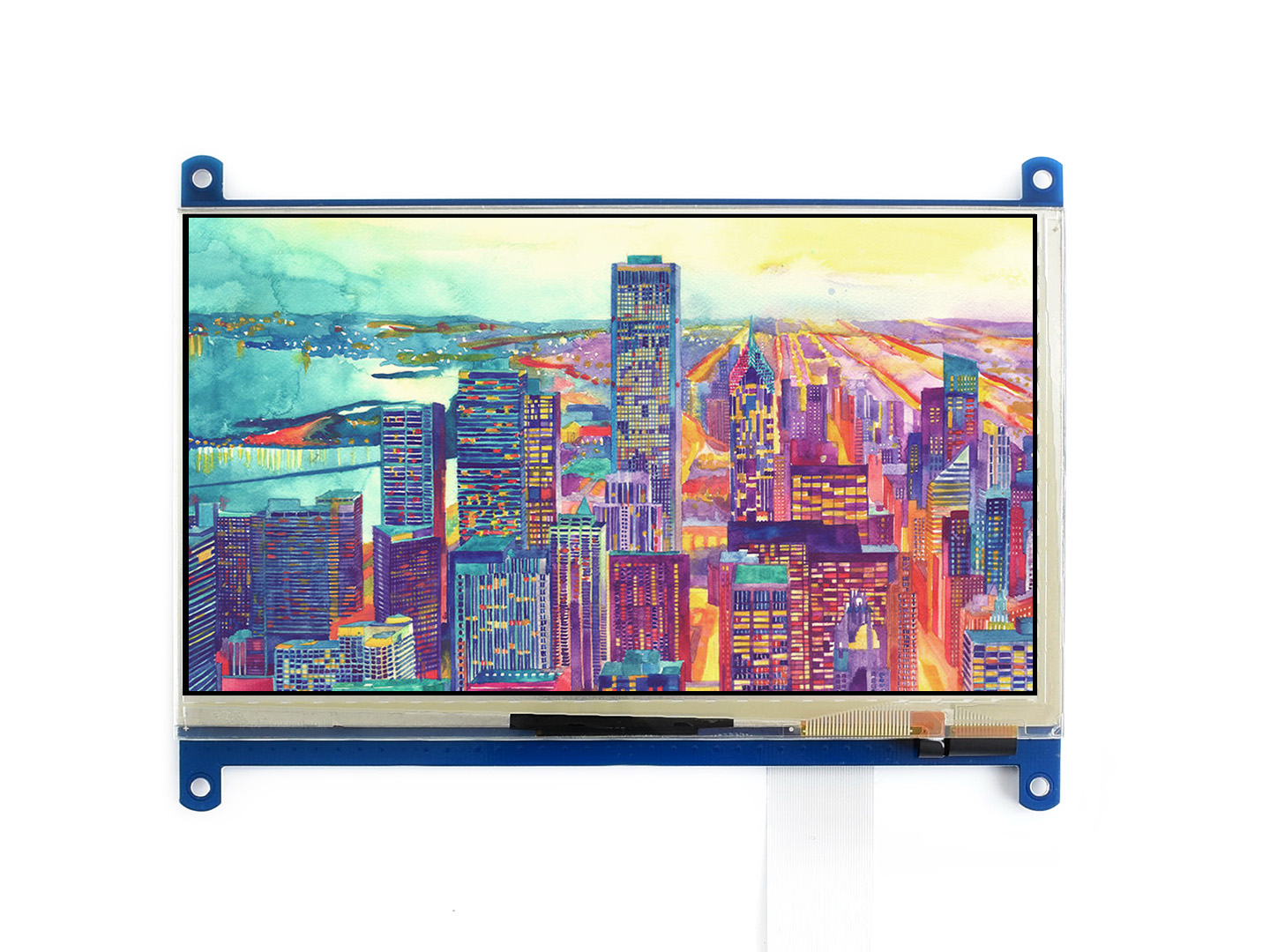

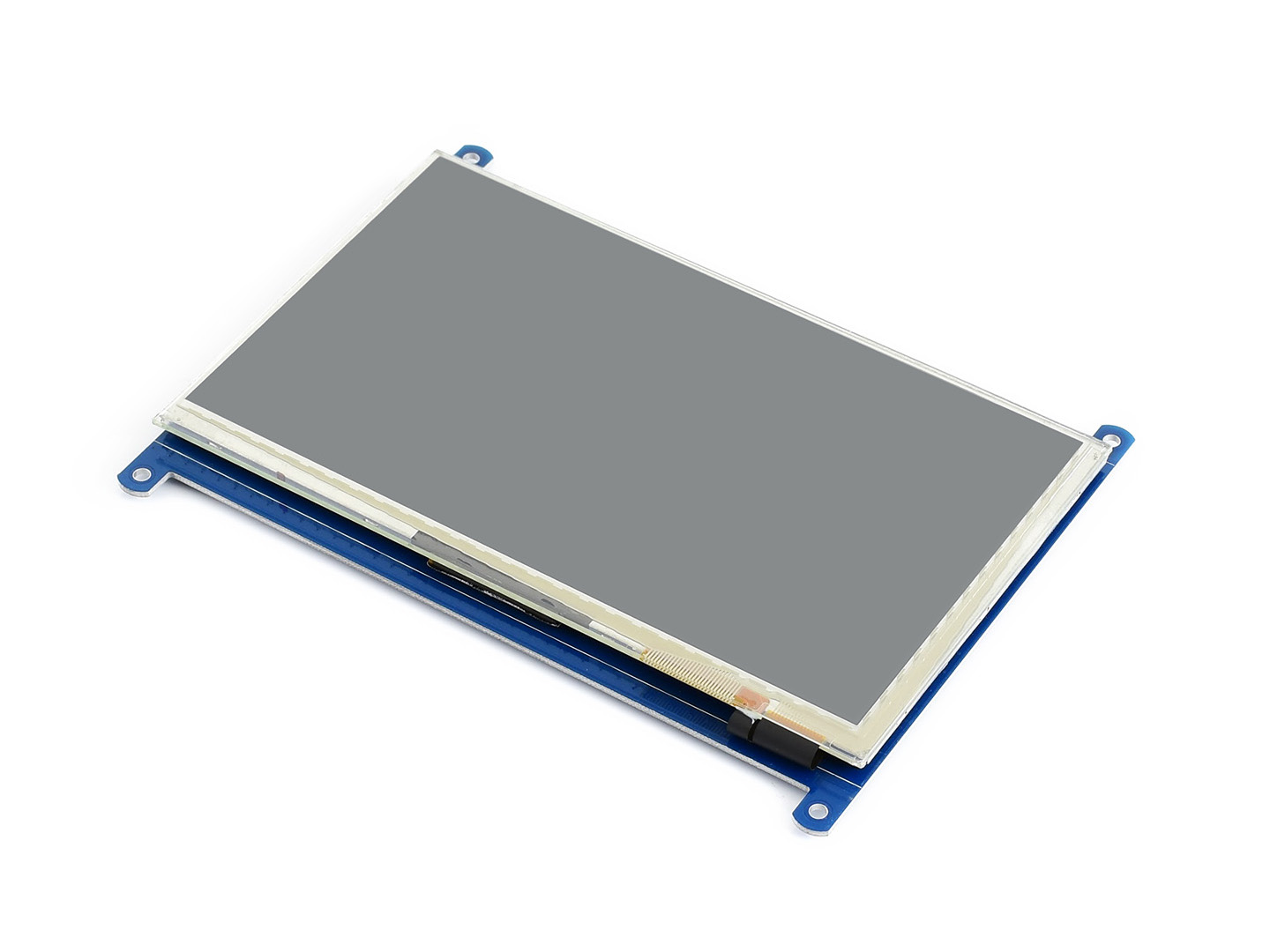

7-Zoll kapazitiver Touch-LCD (F) 1024x600
57,11 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL11468
Produktinformationen "7-Zoll kapazitiver Touch-LCD (F) 1024x600"
7-Zoll-Multicolor-Grafik-LCD mit kapazitivem Touchscreen und eigenem Touch-Controller
Wichtige Parameter
| LCD-Typ | TFT |
|---|---|
| Schnittstelle | RGB |
| Touch-Controller | GT911 |
| Touchpanel-Typ | Kapazitiv (5-fach Mehrfachtouch) |
| Hintergrundbeleuchtung | LED |
| Anzeigegröße (mm) | 154,21 (B) × 85,92 (H) |
| Pixelabstand (mm) | 0,0502 (B) × 0,1432 (H) |
| Auflösung | 1024 x 600 (Pixel) |
| Betriebsspannung | 3,0 V~3,6 V |
RGB-Schnittstellenbelegung
| PIN-NR. | SYMBOL | BESCHREIBUNG | Typ | FUNKTION |
|---|---|---|---|---|
| 1 | BL_VDD | Stromversorgung positiv | Stromversorgung | Hintergrundbeleuchtung-Stromversorgung, Anschluss an 5-V-Stromversorgung |
| 2 | BL_VDD | |||
| 3 | GND | Masse | GND | |
| 4 | VDD | Stromversorgung positiv | Anschluss an 3,3-V-Stromversorgung | |
| 5 | R0 | Datenpin | Eingang | Rotdaten |
| 6 | R1 | |||
| 7 | R2 | |||
| 8 | R3 | |||
| 9 | R4 | |||
| 10 | R5 | |||
| 11 | R6 | |||
| 12 | R7 | |||
| 13 | G0 | Datenpin | Eingang | Gründaten |
| 14 | G1 | |||
| 15 | G2 | |||
| 16 | G3 | |||
| 17 | G4 | |||
| 18 | G5 | |||
| 19 | G6 | |||
| 20 | G7 | |||
| 21 | B0 | Datenpin | Eingang | Blaudaten |
| 22 | B1 | |||
| 23 | B2 | |||
| 24 | B3 | |||
| 25 | B4 | |||
| 26 | B5 | |||
| 27 | B6 | |||
| 28 | B7 | |||
| 29 | GND | Masse | Stromversorgung | GND |
| 30 | DCLK | LCD-Takt | Eingang | LCD-Taktsignal |
| 31 | DISP | Enable für Hintergrundbeleuchtungssteuerung | Eingang | Hintergrundbeleuchtungssteuerung aktivieren/deaktivieren |
| 32 | HSYNC | Horizontale Synchronisation | Eingang | Eingang für horizontales Synchronisationssignal |
| 33 | VSYNC | Vertikale Synchronisation | Eingang | Eingang für vertikales Synchronisationssignal |
| 34 | DE | Steuermodusauswahl | Eingang | DE = 0 : SYNC-Modus DE = 1 : DE-Modus |
| 35 | PWM | Helligkeitsanpassung der Hintergrundbeleuchtung | Eingang | PWM-Signal zur Anpassung der Hintergrundbeleuchtung |
| 36 | GND | Masse | Stromversorgung | GND |
| 37 | I2C_SDA | I2C-Daten | Eingang/Ausgang | I2C-Datenpin, Daten lesen/schreiben |
| 38 | I2C_SCL | I2C-Takt | Eingang | I2C-Taktpin |
| 39 | CAP_RST | Reset | Eingang | TP-Controller zurücksetzen |
| 40 | CAP_INT | Interrupt | Ausgang | Externer Touch-Interrupt |
Außenmaße
Entwicklungsressourcen
Wiki : www.waveshare.com/wiki/7inch_Capacitive_Touch_LCD_(F)

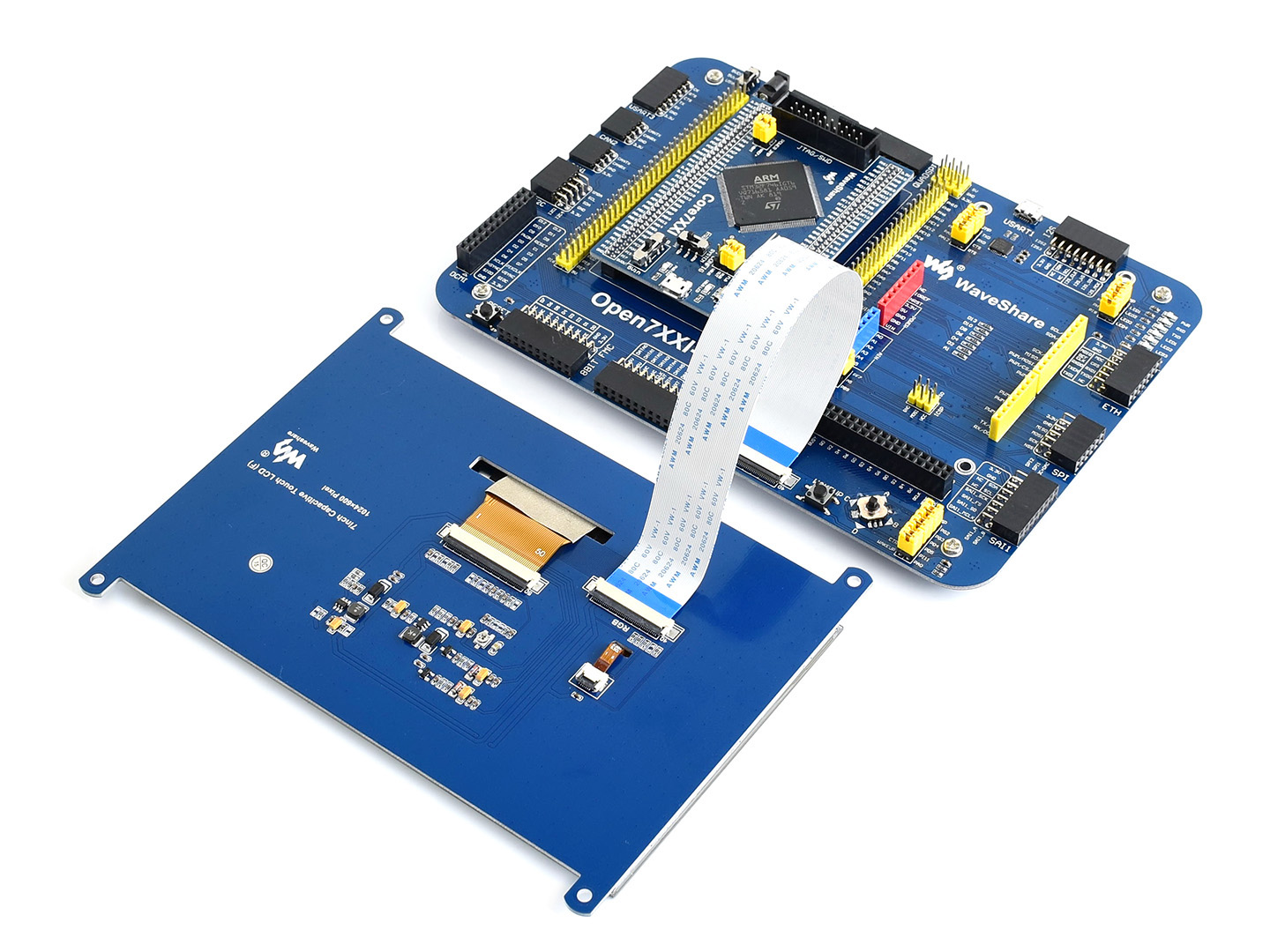

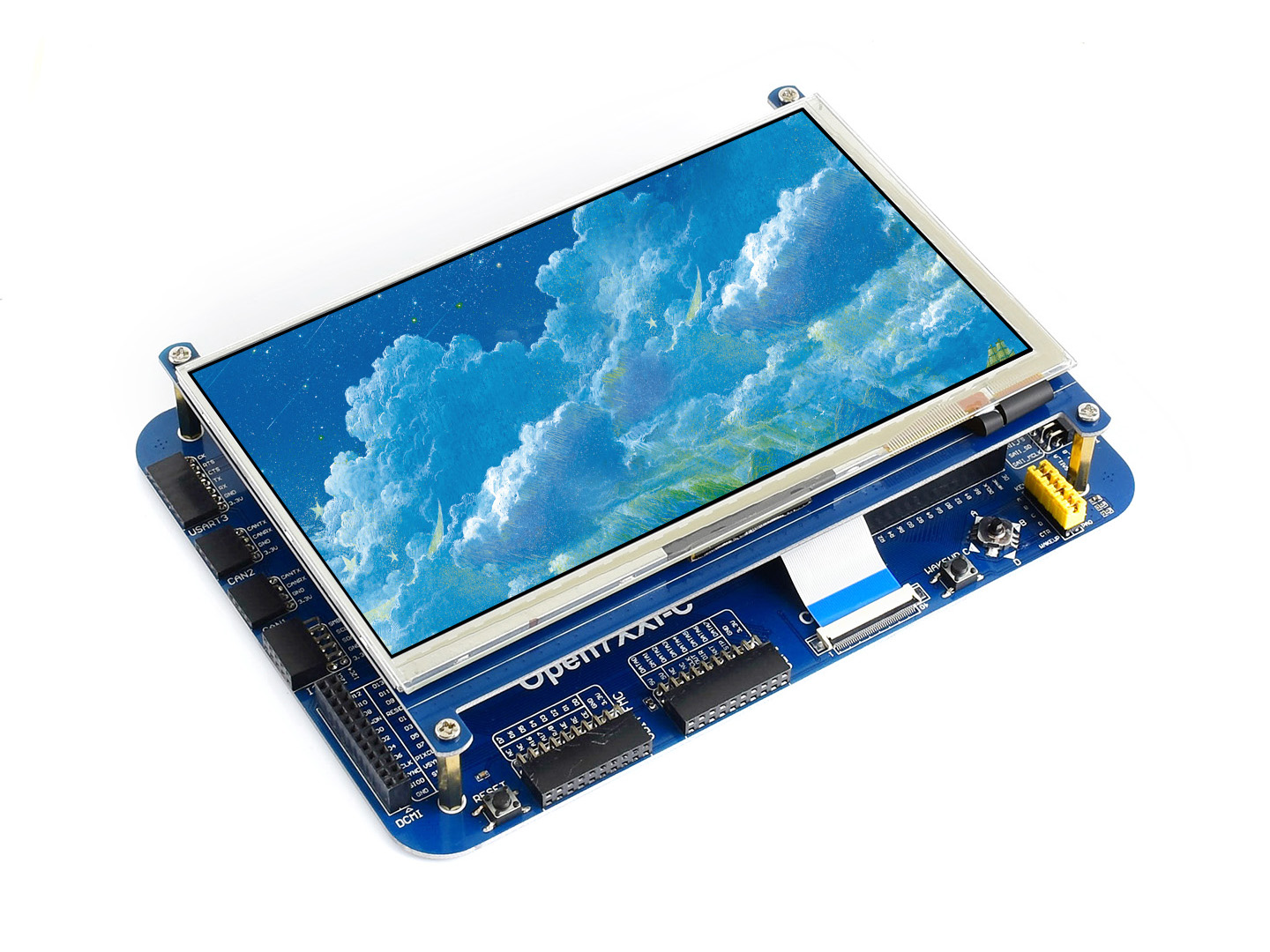

Kompatibilität
Dieses Produkt ist kompatibel mit und kann direkt mit dem/der folgenden Produkt(en) verbunden werden:
- Open746I
Die Pinbelegung ist vollständig kompatibel mit dem/der folgenden Produkt(en):
- 7-Zoll-Kapazitiv-Touch-LCD (D)
- 7-Zoll-Kapazitiv-Touch-LCD (E)
- 10,1-Zoll-Kapazitiv-Touch-LCD (D)
Die Pinbelegung ist teilweise kompatibel mit dem/der folgenden Produkt(en) (nur die Anzeigepins):
- 7-Zoll-Resistiv-Touch-LCD
- 7-Zoll-Kapazitiv-Touch-LCD
Auswahlführer
| Teilenummer | Touchpanel-Typ | Auflösung | LCD-Datenschnittstelle | Touch-Controller | Verwendung mit |
|---|---|---|---|---|---|
| 4,3-Zoll-Kapazitiv-Touch-LCD | Kapazitiv | 800x480 | 24-PIN RGB | GT911 | MCU mit LCD-Controller |
| 7-Zoll-Kapazitiv-Touch-LCD (C) | Kapazitiv | 800x480 | 16-PIN | GT911 | MCU ohne LCD-Controller |
| 7-Zoll-Kapazitiv-Touch-LCD (F) | Kapazitiv | 1024x600 | 24-PIN RGB | GT911 | MCU mit LCD-Controller |
| 7-Zoll-Kapazitiv-Touch-LCD (G) | Kapazitiv | 800x480 | 24-PIN RGB | GT911 | MCU mit LCD-Controller |
| 10,1-Zoll-Kapazitiv-Touch-LCD (D) | Kapazitiv | 1024x600 | 24-PIN RGB/LVDS | FT5406 | MCU mit LCD-Controller |
Lieferumfang
- 7-Zoll-Kapazitiv-Touch-LCD (F) x1
- 40-poliges FFC (Kontaktierung auf gegenüberliegenden Seiten) x1
