7-Zoll-Touchscreen-All-in-One-Kit, entwickelt für Raspberry Pi CM4, 5MP-Kamera, Aluminiumgehäuse
196,34 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL21606
Produktinformationen "7-Zoll-Touchscreen-All-in-One-Kit, entwickelt für Raspberry Pi CM4, 5MP-Kamera, Aluminiumgehäuse"
Kurzbeschreibung: 7″ Touchscreen All-in-One-Kit für Raspberry Pi CM4, 5MP Kamera, Aluminiumgehäuse
7″ Touchscreen All-in-One-Kit für Raspberry Pi CM4, 5MP Kamera, Aluminiumgehäuse
7″ Touchscreen All-in-One-Kit
Entwickelt für Raspberry Pi Compute Module 4
* Das Compute Module 4 ist NICHT enthalten.
Spezifikationen
| CM4-Sockel | geeignet für alle Varianten des Compute Module 4 |
|---|---|
| Netzwerk | Gigabit Ethernet RJ45 |
| M.2 M KEY, unterstützt NVME SSD | |
| USB | USB 2.0 × 4 |
| Anschluss | isoliertes RS485, RS232, GPIO und I2C |
| Display | 7 Zoll, 800 × 480 Pixel, 5-Punkt-Kapazitivtouch, gehärtete Glasplatte |
| Kamera | 5MP, F2.4, 3,89mm Festbrennweite, unterstützt Videoaufnahme |
| Video | HDMI, unterstützt 4K 30fps Ausgabe |
| RTC | Echtzeituhr mit Batteriehalter und Fähigkeit, das Compute Module 4 zu wecken |
| Speicher | MicroSD-Kartensteckplatz für Compute Module 4 Lite (ohne eMMC) Varianten |
| Lüfter | 5V/12V, ermöglicht Geschwindigkeitsanpassung und -messung |
| Lautsprecher | 8Ω 2W Dual-Track-Lautsprecher |
| Stromeingang | 7-36V |
| Abmessungen | 196,68 × 114,42mm |

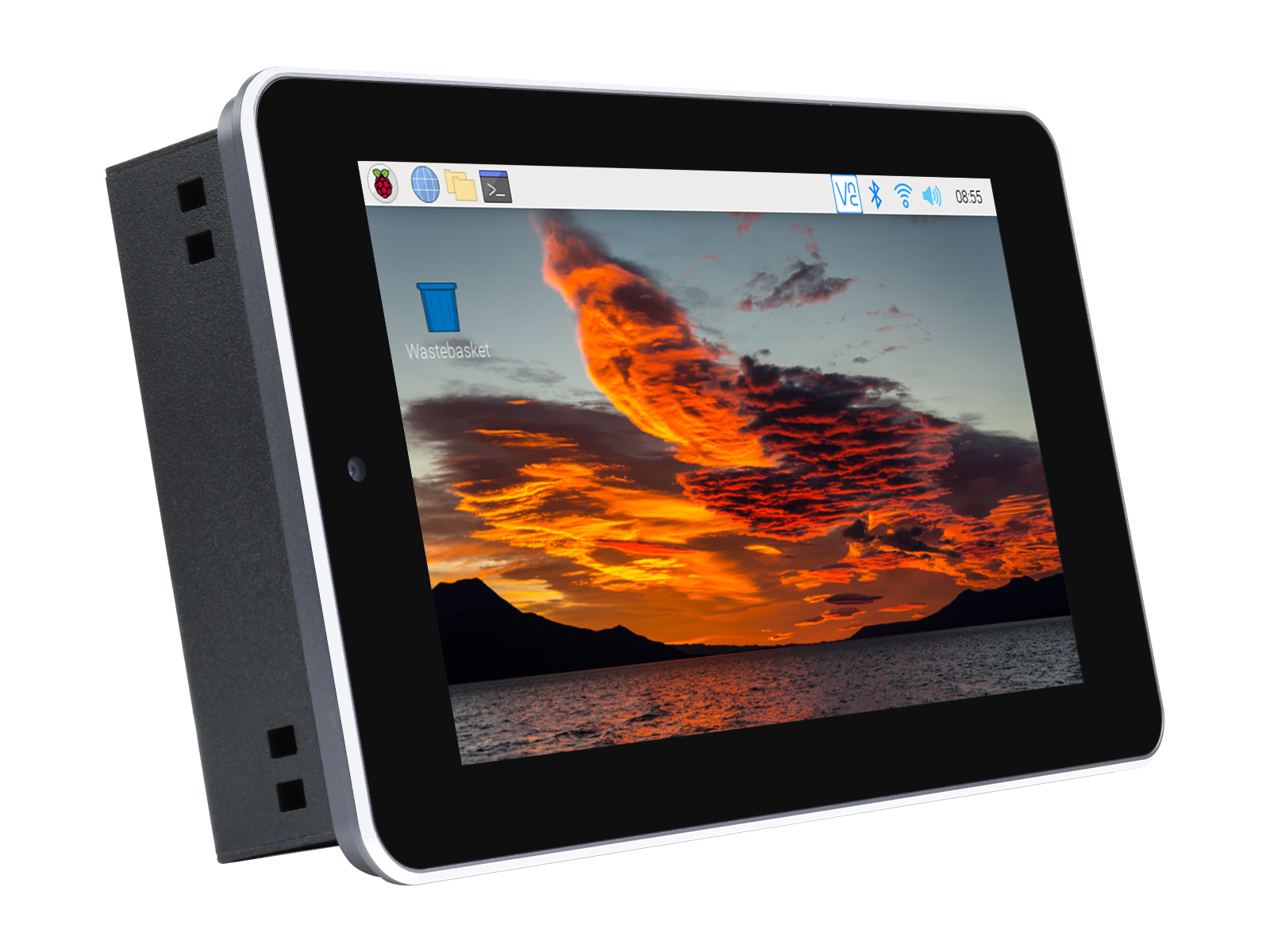

Gehärtete Glasanzeige
7-Zoll-Kapazitivtouchscreen, 5-Punkt-Kapazitivtouch zusammen mit gehärteter Glasplatte, sicherer in der Anwendung
5MP Frontkamera
Design-Details

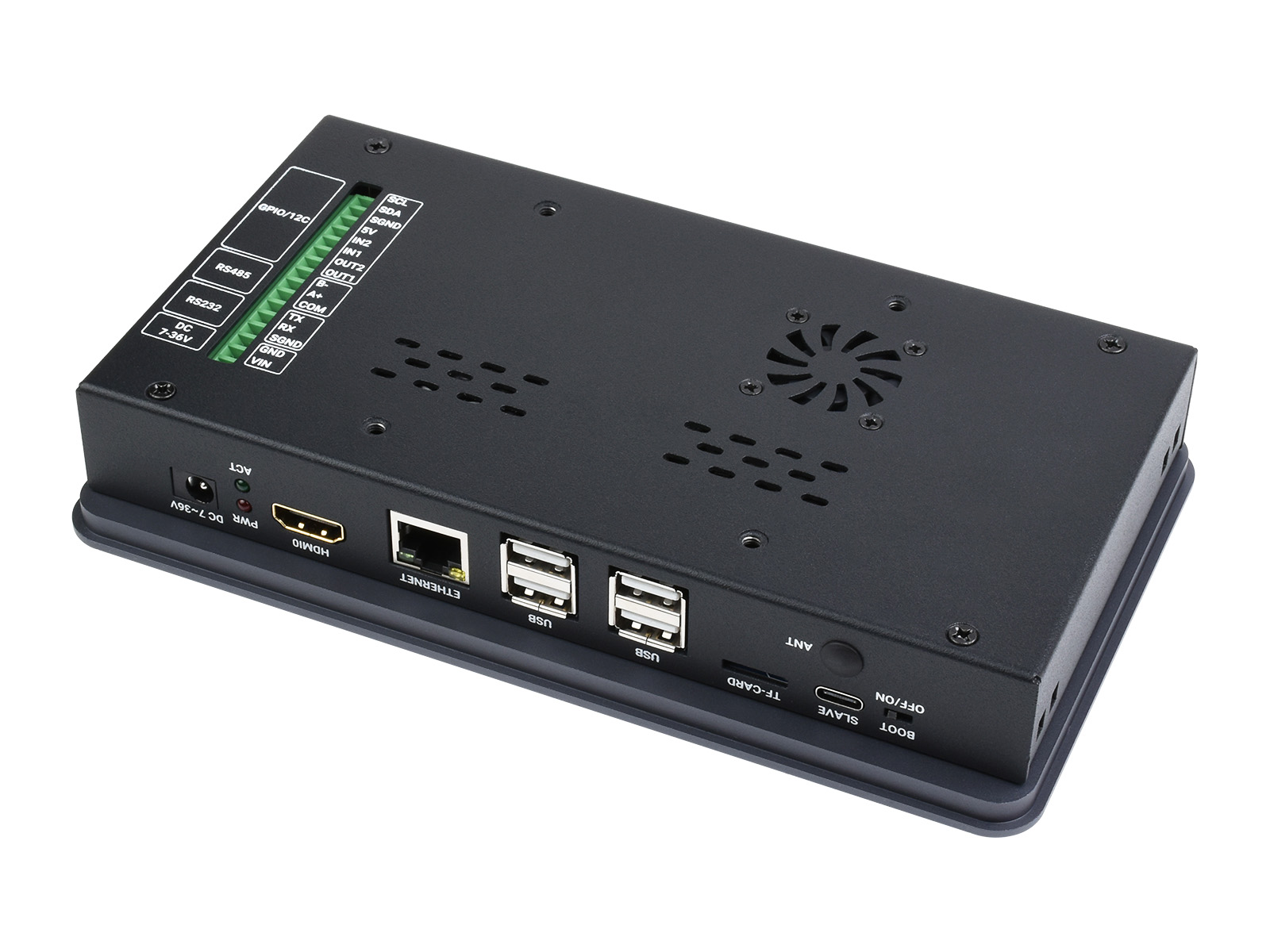

Vielfältige Schnittstellen
Bereitstellung von Schnittstellen einschließlich: CSI, HDMI, USB, M.2, ETH, RS232, RS485

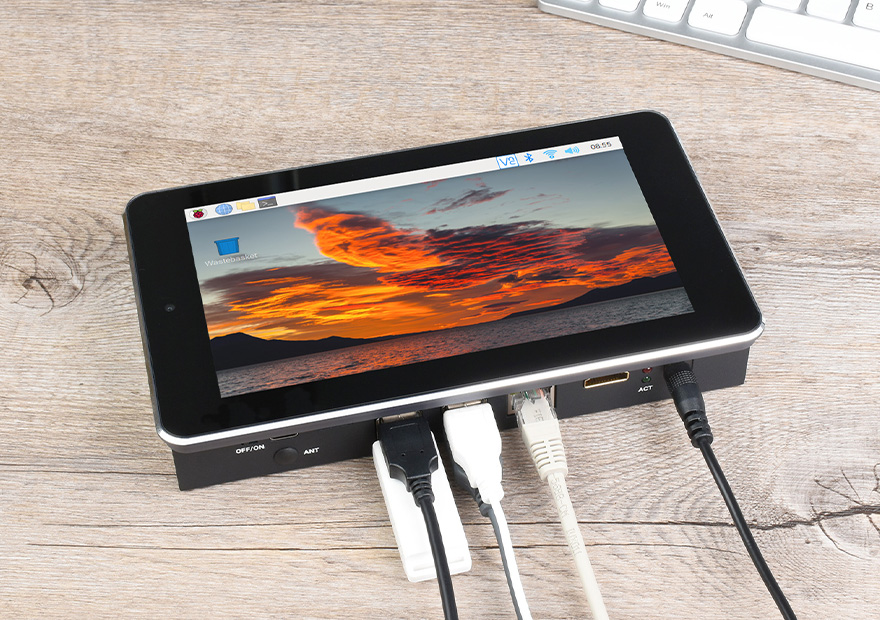

Anwendungsbeispiel
geeignet für Raspberry Pi-Projekte, bei denen mehrere Peripheriegeräte erforderlich sind, oder andere industrielle Anwendungen
Helligkeit über Software einstellbar
Was ist an Bord
- CM4-Sockel geeignet für alle Varianten des Compute Module 4
- Gleichstromversorgung7 ~ 36V DC-Eingang
- CM4-StatusanzeigePWR: Raspberry Pi-StromanzeigeACT: Raspberry Pi-Betriebsstatusanzeige
- HDMI-Anschlussunterstützt 4K 30fps Ausgabe
- RJ45 Gigabit Ethernet10/100/1000M kompatibel
- USB 2.0-Anschlüsse4x USB 2.0, zum Anschließen verschiedener USB-Geräte
- Micro-SD-Kartenschachtzum Anschließen einer Micro-SD-Karte mit vorinstalliertem Image (NUR Lite-Variante)
- USB-SLAVE-Anschluss USB-Programmieranschluss
- BOOT-AuswahlON: CM4 wird von USB-C-Schnittstelle gebootetOFF: CM4 wird von eMMC oder Micro-SD-Karte gebootet
- MIPI CSI-Anschlussverbunden mit der 5MP Frontkamera
- Isoliertes I2C zum Steuern oder Lesen von Daten von Geräten über I2C
- Isoliertes GPIOzum Steuern oder Erkennen von Geräten über GPIO
- Isoliertes RS485
- Isoliertes RS232
- Gleichstromversorgung7 ~ 36V DC-Eingang
- RS485-Terminatorwiderstand und GPIO-Logikpegelauswahl RS485: Verbinden/Trennen des 120R-Widerstands GPIO: GPIO-Logikpegelauswahl
- RTC-Batteriefachunterstützt CR1220 Knopfzelle
- Touchscreen-Leisteverbunden mit dem kapazitiven Touchscreen
- Display-Anschlussverbunden mit dem 7-Zoll-800×480-Display
- M.2 M KEYunterstützt M.2 M KEY NVME SSD oder andere Kommunikationsmodule, die den PCIe-Kanal verwenden
- Lautsprecher-LeisteAudioausgabe

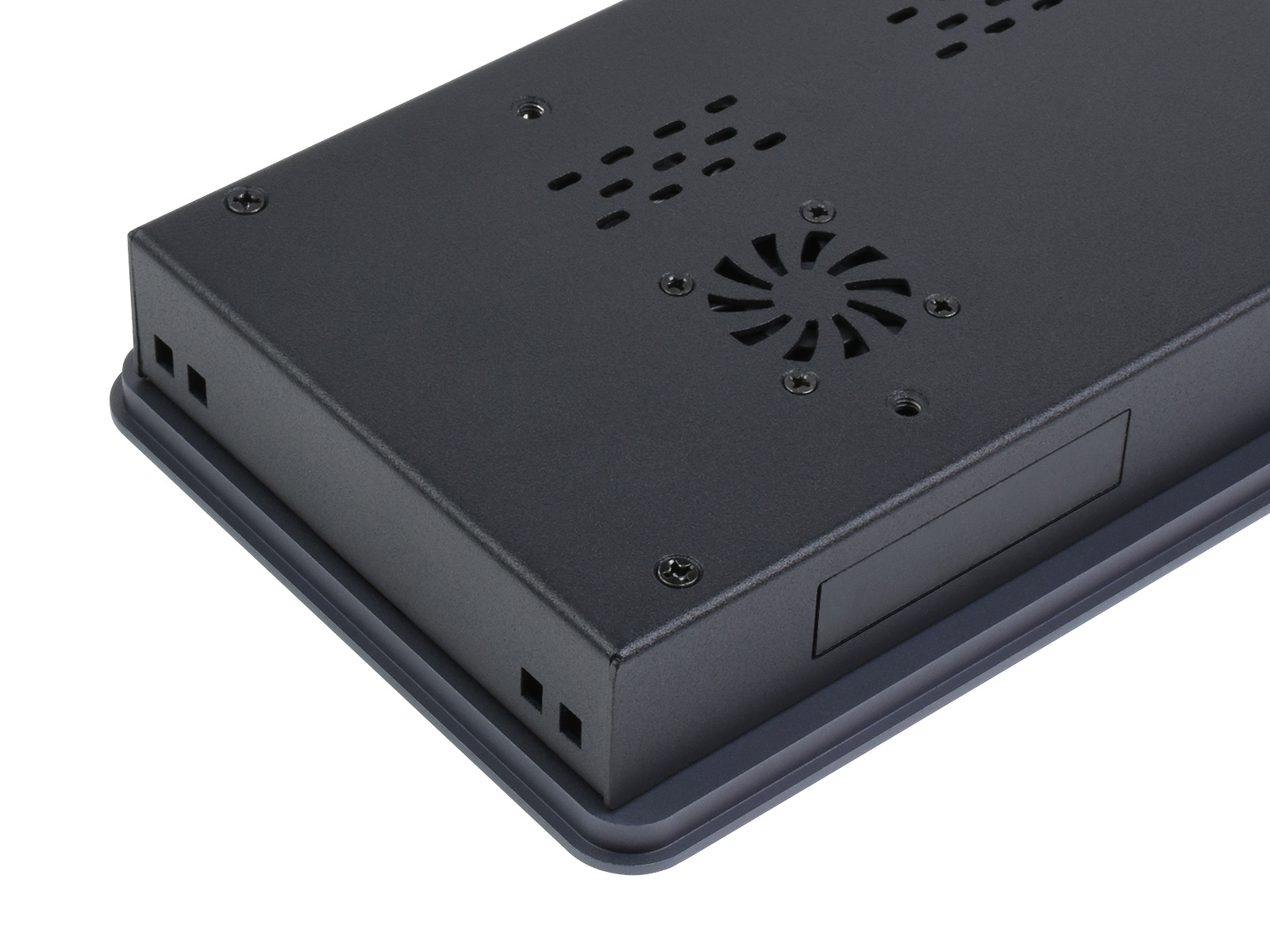

- FAN-Leistezum Anschließen des Kühlventilators, ermöglicht Geschwindigkeitsanpassung und -messung
- RTC-Unterbrechungskonfiguration GL-EN: CM4-Stromausfall bei RTC-Unterbrechung PI-RUN: CM4 wird bei RTC-Unterbrechung neu gestartetD16: D16-Pin wird bei RTC-Unterbrechung ausgelöst (Standard)
- SystemfunktionskonfigurationBT_DIS: Bluetooth deaktiviert, NUR für CM4 mit AntennenvarianteWiFi_DIS: WiFi deaktiviert, NUR für CM4 mit AntennenvarianteWP_DIS: Bootmodus-Schalter, NUR zu verwenden, wenn NICHT von eMMC oder SD-Karte gebootet wird
- FAN-Stromversorgungsselektionwählen Sie 5V (Standard) oder 12V-Strom, um den Lüfter anzutreiben
- IO-VREF-Auswahllegen Sie den CM4 IO-Logikpegel als 3,3V (Standard) oder 1,8V fest
- RS485-SchalterGPIO13/12: Verwendung des ttyAMA1-Geräts (Standard)GPIO15/14: Verwendung des ttyS0-Geräts
- RTC/FAN I2C-Bus-AuswahlSDA0/SCL0: I2C-10 wird mit CSI/DSIGPIO3/2: I2C-1 wird mit 40PIN GPIO geteilt (Standard)
Außenabmessungen
Ressourcen & Dienste
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Vergleich der Erweiterungsboards
| CM4-Baseboard | Anzahl und Spezifikationen der Schnittstellen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PoE | Gigabit ETH | 40PIN GPIO | PCIe | USB① | DSI | HDMI | CSI | RTC | Lüfter Leiste | Strom Eingang | Eigenschaften | |
 NANO A | √ | 2.0×1 | ×1 | 5V | CM4-Größe | |||||||
 NANO B | ×1 | √ | 2.0×1 | ×1 | ×1 | ×1 | 5V | CM4-Größe | ||||
 NANO C | √ | 2.0×1 | ×1 | ×1 | ×1 | 5V | Onboard-Kamera | |||||
 mini Base A | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | 5V | 5V | Mini-Größe | ||
| mini Base B | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | √ | 5V | 5V | Mini-Größe | |
 mini Base C | ×1 | √ | M.2 M | 2.0×2 | ×1 | ×2 | √ | 5V | 5V | Spezieller 40PIN LCD-Anschluss | ||
 Touchscreen | ×1 | M.2 M | 2.0×4 | ×1 | ×1 | 5V | IPS-Bildschirm | |||||
 Mini Dual Gigabit | ×2 | √ | 2.0×1 | 5V SH1.0 | 5V | dual ETH | ||||||
 Binokulare Kamera | ×1 | √ | M.2 M | 2.0×4 | ×2 | 5V | dual 8MP Kameras | |||||
 4CH RS485 | ×1 | 2.0×2 | ×1 | ×2 | ×1 | 5V | 7-36V | dual ETH | ||||
 WIFI6 DUAL ETH | ×1 | √ | M.2 E | 2.0×3 | ×1 | ×2 | ×2 | ×1 | 5/12V | 7-36V | WIFI6 dual ETH | |
 Dual Gigabit ETH | ×2 | √ | 3.0×3 | ×1 | ×2 | ×2 | √ | 5/12V | 7-36V | |||
 IoT Dual Gigabit ETH | ×2 | √ | 3.0×2 | ×1 | ×2 | ×2 | √ | 5/12V | 5V | 5G/4G-Unterstützung | ||
 IoT Base | √ | ×1 | Gen2×1 | 2.0×2 | ×2 | ×2 | ×2 | √ | 5/12V | 7-36V | 5G/4G-UnterstützungRS232RS485ADC | |
 PoE Base (B) | √ | ×1 | √ | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | √ | 5/12V | 5V | RS232RS485 |
 PoE UPS Base | √ | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | ×2 | √ | 5/12V | 7-36V | UPS |
 PoE Base | √ | ×1 | √ | 3.0×4 | ×2 | ×2 | ×2 | √ | 5/12V | 7-36V | ||
 Raspberry Pi offiziell | ② | ×1 | √ | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | √ | 12V | 12V | |
 Drahtlose Basis | ×1 | M.2 B / Mini-PCIe | 2.0×3 | ×1 | ×1 | √ | 5/12V | 5V oder 7-36V | 5G/4G-Unterstützung RS485 CAN Hutschiene | |||
 UPS Drahtlose Basis | ×1 | M.2 B | 2.0×3 | ×1 | ×1 | √ | 5/12V | 5V oder 7-36V | Mit UPS 5G/4G-Unterstützung RS485 CAN Hutschiene | |||
 NAS Mini-Computer | ×2 | √ | M.2 M×2/ Mini-PCIe | 3.0×2 | ×2 | ×2 | √ | 5V | dual M.2 M KEY-Slots | |||
 5″ Touchscreen | ② | ×1 | √ | M.2 M | 2.0×4 | ×1 | ×2 | √ | 5/12V | 5V | ||
 7″ All-in-One | ×1 | M.2 M | 2.0×4 | verwendet | ×1 | verwendet | √ | 5/12V verwendet | 7-36V | Touchscreen Kamera Lautsprecher | ||
 13,3″ All-in-One | ×1 | 2.0×2 | 12V | HD-Touchscreen | ||||||||
 13,3″ Magic Mirror | ×1 | 2.0×2 | 12V | HD-Bildschirm, Sprachassistent | ||||||||
| Hinweis | ① USB 3.0 ist gleichbedeutend mit USB 3.2 Gen1 ② Es gibt nur einen PoE-Anschluss auf dem offiziellen Raspberry Pi IO-Board ohne PoE-Schaltung, das bedeutet, dass ein zusätzliches PoE-Modul erforderlich ist, um die PoE-Funktion auf dem offiziellen IO-Board zu aktivieren. Sofern nicht anders angegeben, steht die PoE-Funktion hier für die Integration einer 802.3af-konformen PoE-Schaltung (5V/2,5A). | |||||||||||
Lieferumfang
- All-in-One-Kit x1
- OPTIONEN 12V 2A Netzteil x1
- Schraubendreher x1
