7,5-Zoll NFC-gestütztes e-Paper V2 Evaluierungs-Kit, kabellose Stromversorgung & Datenübertragung
128,51 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "7,5-Zoll NFC-gestütztes e-Paper V2 Evaluierungs-Kit, kabellose Stromversorgung & Datenübertragung"
Kurzbeschreibung: 7,5-Zoll passives NFC-gesteuertes e-Paper V2 Evaluierungs-Kit, ohne Batterie, kabellose Stromversorgung & Datenübertragung
7,5" NFC-gesteuertes e-Paper Evaluierungs-Kit Enthält NFC-gesteuertes e-Paper, NFC-Lesegerät, Micro-SD-Karte und essentielles Zubehör Einsatzbereit
Nutzt neuartige passive NFC-TechnologieKeine Batterie erforderlich, keine Probleme mehr mit der Akkulaufzeit
Passive NFC-Lösung, keine Batterie erforderlich, keine unordentlichen Kabel, stabiler Betrieb
Um den Displayinhalt zu aktualisieren, verwenden Sie ein Smartphone mit NFC-Funktion oder ein NFC-Lesegerät in der Nähe des e-Papers für sowohl die kabellose Stromversorgung als auch die Datenübertragung
* Für die Aktualisierung des e-Paper-Bildschirms ist eine bestimmte APP oder ein NFC-Lesegerät erforderlich.
ST25R3911B NFC-Chip, STM32F103RCT6-Controller, OLED-Display, Benutzer-Tasten und gängige Schnittstellen
Chips-Übersicht
- STM32F103RCT6Controller-Chip
- ST25R3911B NFC-Chip
- 23LC1024 SRAM, 1 MB
- CP2102 USB-zu-UART-Konverter, zur Fehlersuche
- SPX3819 3,3V-Spannungsregler
Weitere Schnittstellen
- 1,3" OLED blaues Display, 128×64 Pixel, SH1106-Treiber
- 4x Benutzer-Tasten
- 2x Benutzer-Indikatoren
- MCU ungenutzte Pins
- USB-zu-UART-Anschluss
- Micro-SD-Slot
- SWD-Programmierinterface
- NFC-Spule
- UART-Pin-Konfiguration RXD: standardmäßig mit RXD2 verbunden, über 0Ω-Widerstand auf RXD1 änderbar TXD: standardmäßig mit TXD2 verbunden, über 0Ω-Widerstand auf TXD1 änderbar
Aktualisiert durch die im Kit enthaltene ST25R3911B NFC-Platine
Dieses Produkt erfordert aufgrund seiner großen Größe eine höhere NFC-Leistung zur Aktualisierung. Daher ist es besser, die ST25R3911B NFC-Platinenlösung zu verwenden. Wenn ein Smartphone zur Aktualisierung verwendet wird, stellen Sie bitte sicher, dass es über genügend NFC-Ausgangsleistung verfügt, andernfalls funktioniert es möglicherweise nicht.
| Stromversorgung | Kabellos | Graustufen | 2 |
|---|---|---|---|
| Display-Farbe | Schwarz / Weiß | Aktualisierungszeit | 5s (Datenübertragungszeit nicht enthalten) |
| Pitch | 0,205×0,204 | Displaygröße | 163,2mm×97,92mm |
| Auflösung | 800×480 | Außenmaße | 195,84mm×137,68mm |
| Blickwinkel | >170° |
Hinweis: Die folgende Liste enthält nur einige getestete Telefonmodelle. Dies bedeutet nicht, dass die APP nur diese Modelle unterstützt. Weitere Kompatibilitätsdetails finden Sie auf der WIKI-Seite.
| Telefonmarke | Kompatibilität |
|---|---|
| iPhone | √ |
| Huawei (Android) | √ |
| Honor | √ |
| VIVO | √ |
| Xiaomi | √ |
| Redmi | √ |
| OPPO | √ |
| Samsung | Nicht unterstützt |
| Nicht unterstützt |

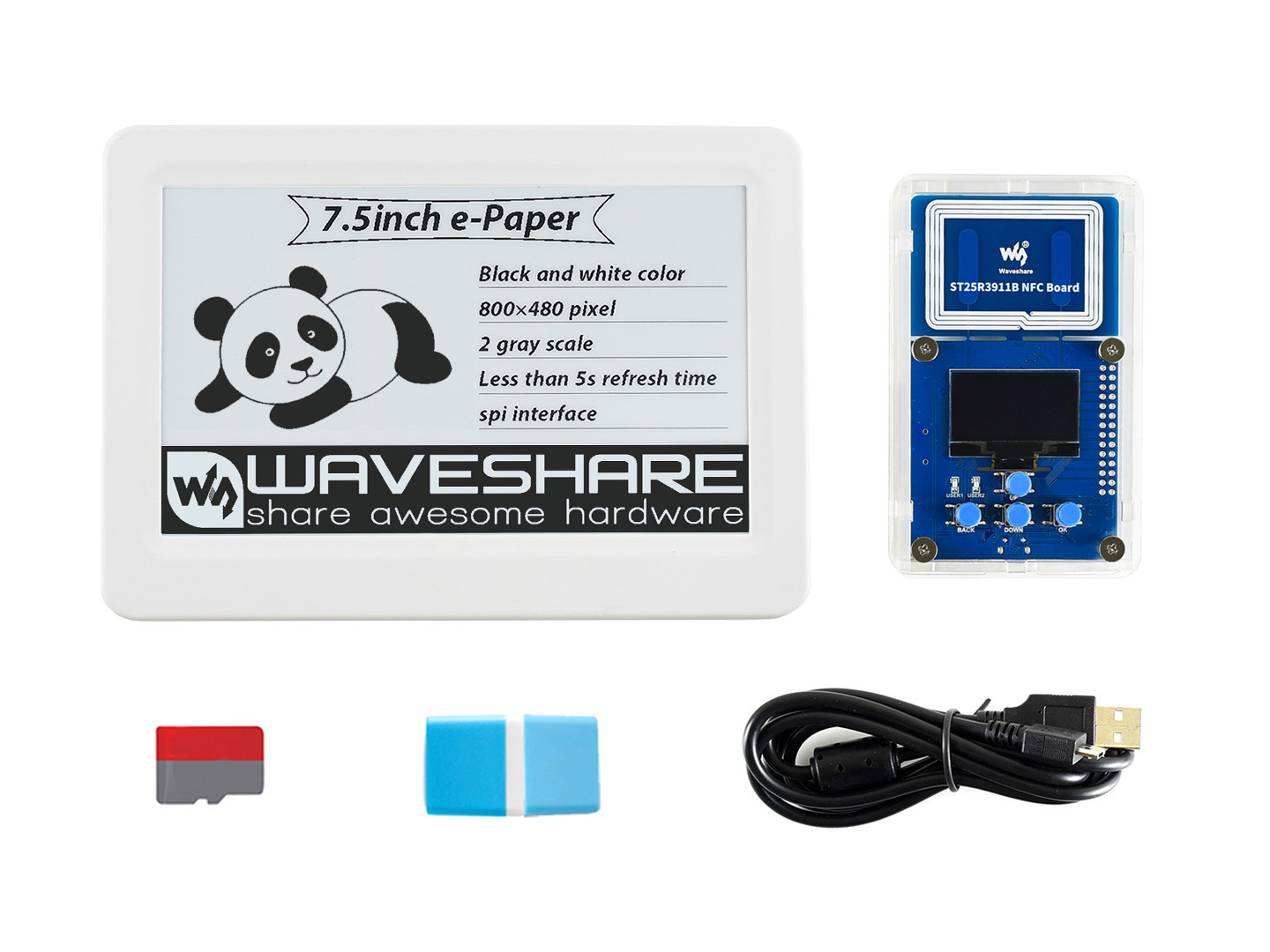

Lieferumfang
- 7,5-Zoll NFC-gesteuertes e-Paper V2 x1
- ST25R3911B NFC-Platine x1
- Micro-SD-Karte 16GB x1
- Micro-SD-Kartenleser x1
- USB-A-zu-Micro-B-Kabel x1
