7,3-Zoll E Ink Spectra 6 (E6) Vollfarb-E-Paper-Display, E-Ink-Display, geringer Stromverbrauch, 800×480 Pixel, SPI-Kommunikation, optional für E-Paper Driver HAT

Bildergalerie überspringen
7,3-Zoll E Ink Spectra 6 (E6) Vollfarb-E-Paper-Display, E-Ink-Display, geringer Stromverbrauch, 800×480 Pixel, SPI-Kommunikation, optional für E-Paper Driver HAT
7,3-Zoll E Ink Spectra 6 (E6) Vollfarb-E-Paper-Display, E-Ink-Display, geringer Stromverbrauch, 800×480 Pixel, SPI-Kommunikation, optional für E-Paper Driver HAT
7,3-Zoll E Ink Spectra 6 (E6) Vollfarb-E-Paper-Display, E-Ink-Display, geringer Stromverbrauch, 800×480 Pixel, SPI-Kommunikation, optional für E-Paper Driver HAT
7,3-Zoll E Ink Spectra 6 (E6) Vollfarb-E-Paper-Display, E-Ink-Display, geringer Stromverbrauch, 800×480 Pixel, SPI-Kommunikation, optional für E-Paper Driver HAT
7,3-Zoll E Ink Spectra 6 (E6) Vollfarb-E-Paper-Display, E-Ink-Display, geringer Stromverbrauch, 800×480 Pixel, SPI-Kommunikation, optional für E-Paper Driver HAT
7,3-Zoll E Ink Spectra 6 (E6) Vollfarb-E-Paper-Display, E-Ink-Display, geringer Stromverbrauch, 800×480 Pixel, SPI-Kommunikation, optional für E-Paper Driver HAT
7,3-Zoll E Ink Spectra 6 (E6) Vollfarb-E-Paper-Display, E-Ink-Display, geringer Stromverbrauch, 800×480 Pixel, SPI-Kommunikation, optional für E-Paper Driver HAT
7,3-Zoll E Ink Spectra 6 (E6) Vollfarb-E-Paper-Display, E-Ink-Display, geringer Stromverbrauch, 800×480 Pixel, SPI-Kommunikation, optional für E-Paper Driver HAT

71,39 €*

Preise inkl. MwSt. zzgl. Versandkosten

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer: WSAL27863

Produktinformationen "7,3-Zoll E Ink Spectra 6 (E6) Vollfarb-E-Paper-Display, E-Ink-Display, geringer Stromverbrauch, 800×480 Pixel, SPI-Kommunikation, optional für E-Paper Driver HAT"

Kurzbeschreibung: 7,3-Zoll 6-Farben E-Paper-Display, E-Ink-Display, geringer Stromverbrauch, 800×480 Pixel, SPI-Kommunikation, optional für E-Paper Driver HAT

7,3-Zoll E Ink Spectra 6 (E6) Full-Color E-Paper-Display, E-Ink-Display, geringer Stromverbrauch, 800×480 Pixel, SPI-Kommunikation, optional für E-Paper Driver HAT
7,3″ Full-Color E-Paper-Display

geringer Stromverbrauch, breiter Betrachtungswinkel, papierähnlicher Effekt ohne Strom

Ideal für Preisschilder, Regaletiketten, industrielle Instrumente...

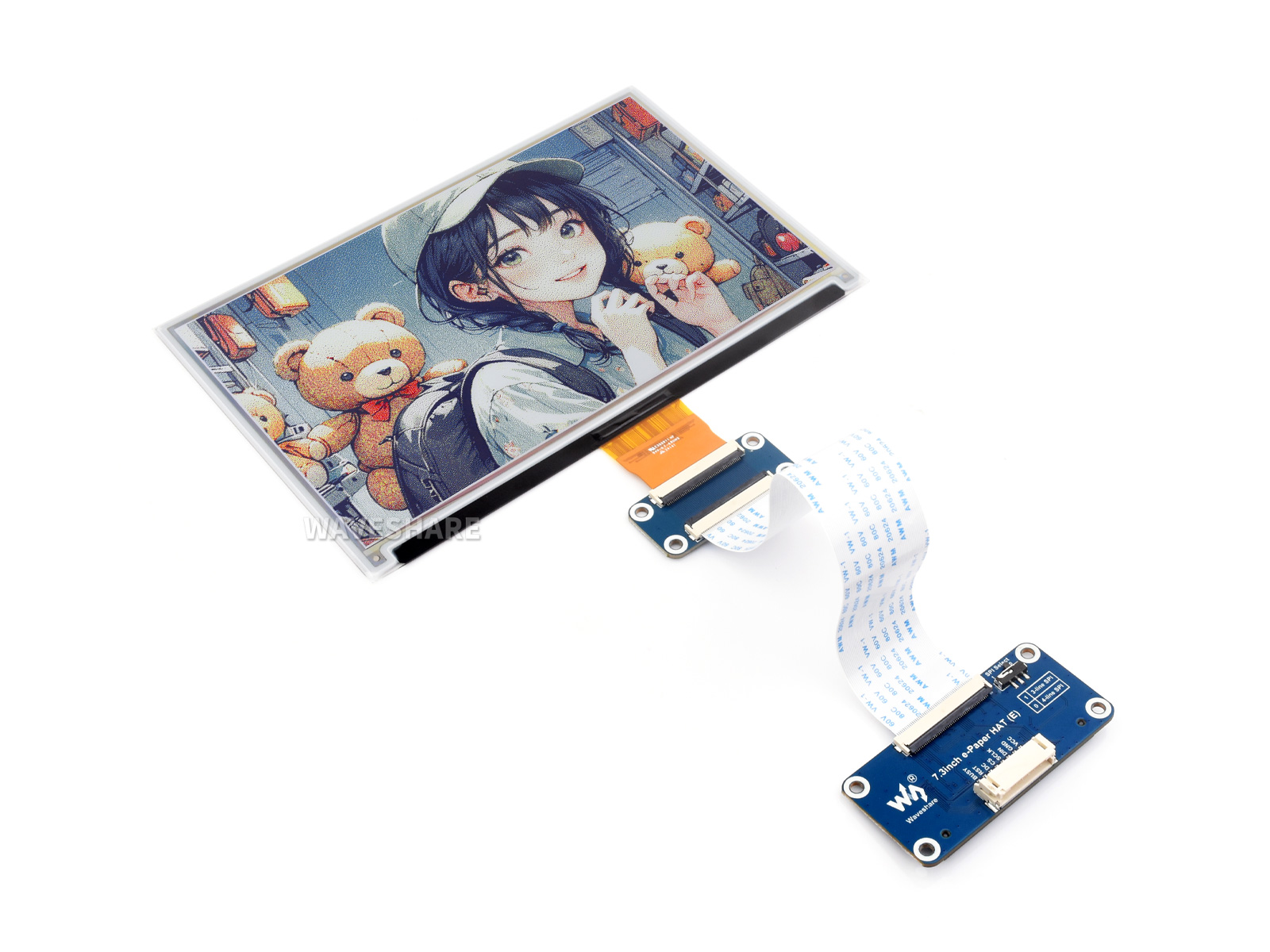

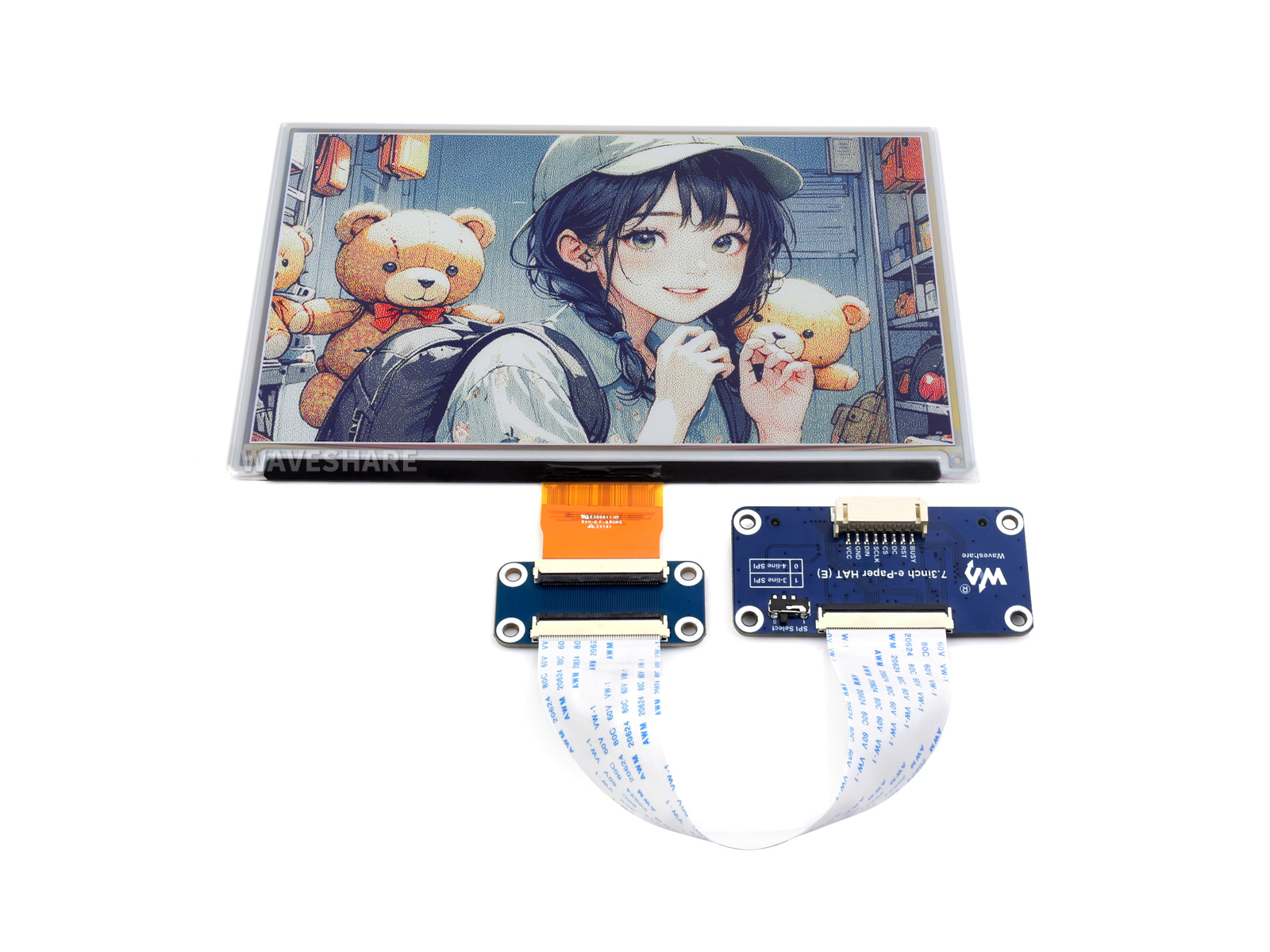

7,3-Zoll E Ink Spectra 6 (E6) Full-Color E-Paper-Display-Modul, Vorderansicht
Hinweis: Der E-Paper Driver HAT und Zubehör sind optional, bitte beachten Sie die Paketinhalte für die detaillierte Teileliste.
  • GrößeDimension.png7,3″
  • AuflösungResolution.png800 × 480
  • BetrachtungswinkelViewing_angle.png>170°
  • AnzeigefarbeDisplay-6color.pngE6 Full Color
  • GraustufenGray-scale-2.png2
KommunikationSPI.pngSPIAnzeigepanele-Paper.pngE-PaperErfahrungPaper.pngPapierähnlichUmgebungBulb.pngUmgebungslicht erforderlichAnzeigetypReflective.pngPassiv reflektierend
Versionsoptionen
7,3-Zoll E-Paper (E)

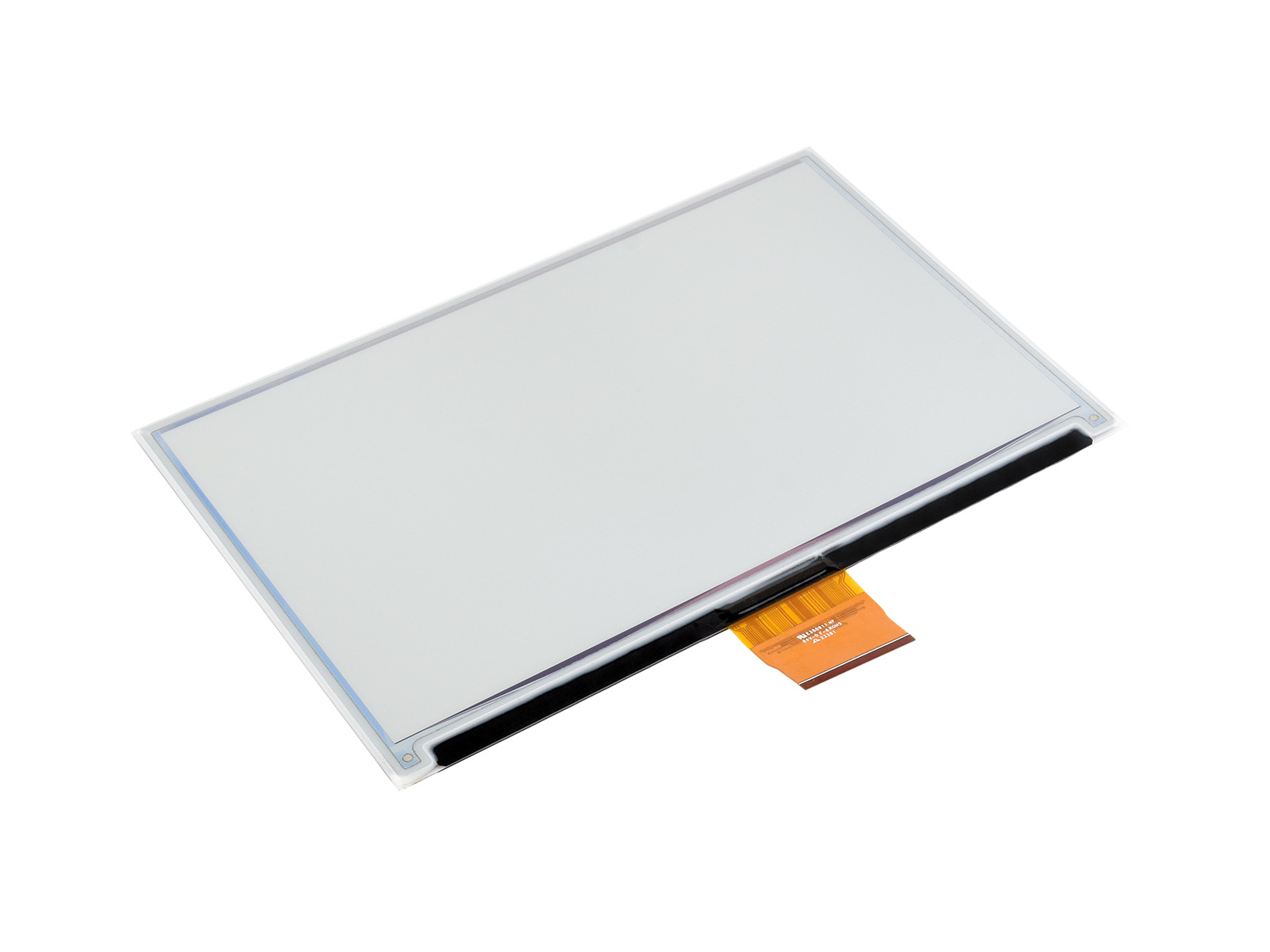

7,3-Zoll E-Paper (E)rohes Display, ohne Treiberplatine

7,3-Zoll E-Paper HAT (E)

7,3-Zoll E-Paper HAT (E)mit E-Paper Driver HAT

Merkmale auf einen Blick
  • Verwendet E Ink Spectra 6 (E6) Technologie mit hohem Kontrast und hoher Farbsättigung
  • Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch bei Stromausfall lange bei
  • Extrem geringer Stromverbrauch, im Wesentlichen wird nur Strom zum Aktualisieren benötigt
  • Liefert Entwicklungsressourcen und Handbuch (Treiberplatine Schaltplan, Beispiele für Raspberry Pi/Jetson Nano/RDK X3/Arduino/STM32)
  • Optional für E-Paper Driver HAT:
    • Mit Standard-Raspberry-Pi-40-PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Serienboards/Jetson Nano/RDK X3
    • Anpassung der SPI-Schnittstelle zur Verbindung mit Controller-Boards wie Raspberry Pi/Jetson Nano/RDK X3/Arduino/STM32 usw.
    • An Bord Spannungsübersetzer, kompatibel mit 3,3V / 5V MCUs
Spezifikationen
BetriebsspannungRohes Display: 3,3VAnzeigefarbeE6 Full Color (E Ink Spectra 6)
E-Paper Driver HAT: 3,3V/5V
Schnittstelle3-Draht-SPI, 4-Draht-SPIGraustufen2
Anzeigemaße170,20 × 111,20 × 0,91mmVollaktualisierungszeit12s
Anzeigebereich160 × 96mmAktualisierungsleistung<70mW (typ.)
Punkt pitch0,2 × 0,2mmStandby-Strom<0,01uA (fast keine)
Auflösung800 × 480 PixelBetrachtungswinkel>170°
E Ink Spectra 6 Technologie

E Ink Spectra 6 ist eine neu eingeführte Full-Color-E-Paper-Technologie, die der E-Paper-Branche mit hervorragender Farbleistung, hoher Auflösung und hohem Kontrast neues Leben einhaucht. Verwendet Rot, Gelb und Blau als Primärfarben und bietet mehr Möglichkeiten für die Farbanzeige von E-Paper, mit hohem Kontrast und hoher Sättigung, um Bilder klarer und Farben heller zu machen.

E Ink Spectra 6 Technologie Einführung 1

Spectra-Displays bestehen aus Millionen von Microcups, die die vier verschiedenen farbigen Partikel in klarer Flüssigkeit suspendieren.

E Ink Spectra 6 Technologie Einführung 2

Bei Anwendung einer negativen Ladung steigen die roten Partikel nach oben und werden sichtbar

E Ink Spectra 6 Technologie Einführung 3

Eine geteilte Ladung hebt blaue Partikel nach oben und macht sie sichtbar

Weitere fortschrittliche Leistung

Die Auflösung beträgt bis zu 200 ppi, verfügt über einen breiteren Betriebstemperaturbereich und eine schnellere Bildschirmaktualisierungszeit. Und es ist stromsparender und entspricht den ESG-Trends für Energieeffizienz und CO2-Reduzierung.

Vergleich von E-Paper-Display-Technologien
Innovative Microcup Full-Color-Technologieplattform

Verwendung von blau geladenen Partikeln zur Erzeugung von sechs Primärfarben und Einsatz von Dithering-Technologie zur Erstellung lebendiger und gesättigter Full-Color-Bilder.

7,3-Zoll E Ink Spectra 6 (E6) Full-Color E-Paper-Display, unterstützt Full-Color-Bilddarstellung
Vorteile von EINK

E-Paper-Displays nutzen Mikrokapsel-Elektrophorese-Technologie zur Anzeige, das Prinzip ist: Geladene Partikel, die in klarer Flüssigkeit suspendiert sind, bewegen sich bei Anlegen eines elektrischen Feldes zu den Seiten der Mikrokapsel, wodurch die Mikrokapsel durch Reflexion von Umgebungslicht sichtbar wird, genau wie bei herkömmlichem gedrucktem Papier. E-Paper-Displays zeigen Bilder/Texte klar unter Lampenlicht oder natürlichem Licht, benötigen keine Hintergrundbeleuchtung und verfügen über einen Betrachtungswinkel von fast bis zu 180°. Sie werden aufgrund ihres papierähnlichen Effekts normalerweise als E-Reader verwendet.

Optional für E-Paper Driver HAT

Standard-Raspberry-Pi-40-PIN-GPIO-Stecker, kompatibel mit Raspberry-Pi-Serienboards / Jetson Nano / RDK X3

7,3-Zoll E Ink Spectra 6 (E6) Full-Color E-Paper-Display-Modul, Verbindung mit Raspberry-Pi-Boards und Jetson Nano
* nur zur Referenz, die oben genannten Controller-Boards sind NICHT enthalten.
An Bord SPI-Steuerungsschnittstelle auf E-Paper Driver HAT

zur Verwendung mit Controller-Boards wie Raspberry Pi/Jetson Nano/RDK X3/Arduino/STM32

E-Paper Driver HAT Vorderansicht, Schnittstelleneinführung
VCC3,3V/5V
GNDMasse
DINSPI MOSI Pin
CLKSPI SCK Pin
CSSPI Chip-Auswahl, low aktiv
DCDaten-/Befehlsauswahl (high für Daten, low für Befehl)
RSTExterner Reset, low aktiv
BUSYBusy-Statusausgabe
Anwendungsbeispiele

Geeignet für Preisschilder, Asset-/Geräteschilder, Regaletiketten, Konferenznamensschilder...

Außenmaße
7,3-Zoll E Ink Spectra 6 (E6) Full-Color E-Paper-Display-Modul, AußenmaßeE-Paper Driver HAT, Außenmaße
Ressourcen & Dienste

* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Auswahlführer

TeilenummerFarbenGraustufenAuflösungAnzeigegröße (mm)Außenmaß (mm)Vollaktualisierungszeit (s)Teilaktualisierung1Pi-Header2FlexibelSchnittstelle
1,02-Zoll E-Paper-ModulSchwarz, Weiß2128×8021,76 × 14,0042,0 × 27,02√SPI
1,54-Zoll E-Paper-ModulSchwarz, Weiß2200×20027,00 × 27,0048,0 × 33,02√SPI
1,54-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß2200×20027,00 × 27,0048,0 × 33,014SPI
1,54-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2200×20027,00 × 27,0048,0 × 33,020SPI
1,64-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2168×16829,568 × 29,56847 × 3812SPI
2,13-Zoll E-Paper HATSchwarz, Weiß2250×12248,55 × 23,7065,0 × 30,22√√SPI
2,13-Zoll E-Paper HAT+Schwarz, Weiß2250×12248,55 × 23,7065,0 × 30,52√√SPI
2,13-Zoll E-Paper HAT (B)Rot, Schwarz, Weiß2250×12248,55 × 23,7065,0 × 30,215√SPI
2,13-Zoll E-Paper HAT (G)Rot, Gelb, Schwarz, Weiß2250×12248,55 × 23,7065,0 × 30,216√SPI
2,13-Zoll Touch E-Paper HATSchwarz, Weiß2250×12248,55 × 23,7069,15 × 38,902√√SPI
2,13-Zoll Touch E-Paper HAT (mit Gehäuse)Schwarz, Weiß2250×12248,55 × 23,7072,20 × 41,902√√SPI
2,15-Zoll E-Paper HAT+ (B)Rot, Schwarz, Weiß2296×16048,10 × 26,0065,0 × 34,023√SPI
2,15-Zoll E-Paper HAT+ (G)Rot, Gelb, Schwarz, Weiß2296×16048,10 × 26,0065,0 × 34,020√SPI
2,36-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2296×16852,096 × 29,56869,5 × 38,512SPI
2,66-Zoll E-Paper-ModulSchwarz, Weiß2296×15230,704 × 60,08837,0 × 83,56√SPI
2,66-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß2296×15230,704 × 60,08837,0 × 83,515SPI
2,66-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2360×18460,05 × 30,6985,0 × 38,526SPI
2,7-Zoll E-Paper HATSchwarz, Weiß4264×17657,29 × 38,1985,0 × 56,06√√SPI
2,7-Zoll E-Paper HAT (B)Rot, Schwarz, Weiß2264×17657,288 × 38,19273,5 × 56,015√SPI
2,9-Zoll E-Paper-ModulSchwarz, Weiß4296×12866,89 × 29,0589,5 × 38,03√SPI
2,9-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß2296×12866,89 × 29,0589,5 × 38,015SPI
2,9-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2296×12866,89 × 29,0589,5 × 38,016SPI
2,9-Zoll Touch E-Paper HATSchwarz, Weiß4296×12866,89 × 29,0589,10 × 42,703√√SPI
3-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2400×16870,4 × 29,56888,5 × 4112SPI
3,5-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2384×18479,68 × 38,1894,00 × 47,5020SPI
3,52-Zoll E-Paper HATSchwarz, Weiß2360×24074,51 × 49,6786,5 × 571,5√SPI
3,52-Zoll E-Paper HAT (B)Rot, Schwarz, Weiß2360×24074,51 × 49,6786,5 × 5716√SPI
3,6-Zoll E-Paper HAT+ (E)E6 Full Color2600×40076,20 × 50,8089,50 × 59,0015√SPI
3,7-Zoll E-Paper HATSchwarz, Weiß4480×28047,32 × 81,1258,0 × 96,53√√SPI
3,7-Zoll E-Paper HAT+ (G)Rot, Gelb, Schwarz, Weiß2416×24081,54 × 47,0496,00 × 57,0020√SPI
3,97-Zoll E-Paper HAT+Schwarz, Weiß4800×48086,40 × 51,8499,50 × 60,003,5√√SPI
3,97-Zoll E-Paper HAT+ (G)Rot, Gelb, Schwarz, Weiß2800×48086,40 × 51,8499,50 × 60,0021√SPI
4-Zoll E-Paper HAT+ (E)E6 Full Color2600×40084,6 × 56,40101,00 × 68,0019√SPI
4,2-Zoll E-Paper-ModulSchwarz, Weiß4400×30084,80 × 63,60103,0 × 78,55√SPI
4,2-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß2400×30084,80 × 63,60103,0 × 78,515SPI
4,2-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2400×30084,80 × 63,60103,0 × 78,521SPI
4,26-Zoll E-Paper HATSchwarz, Weiß4800×48092,80 × 55,68107,0 × 64,04√√SPI
4,3-Zoll E-Paper UART-ModulSchwarz, Weiß4800×60088,00 × 66,00118,0 × 75,01,5UART
4,37-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2512×36890,11 × 64,77101,5 × 81,514SPI
5-Zoll E-Paper HATSchwarz, Weiß2960×552110,59 × 62,65126,38 × 71,191,8√√SPI
5,79-Zoll E-Paper-ModulSchwarz, Weiß4792×272139,00 × 47,74152,50 × 58,503,5√SPI
5,79-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß2792×272139,00 × 47,74152,50 × 58,5024SPI
5,79-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2792×272139,00 × 47,74152,50 × 58,5021SPI
5,83-Zoll E-Paper HATSchwarz, Weiß2648×480119,232 × 88,320125,4 × 99,55√SPI
5,83-Zoll E-Paper HAT (G)Rot, Gelb, Schwarz, Weiß2648×480118,78 × 88,22125,40 × 99,5020√SPI
6-Zoll E-Paper HATSchwarz, Weiß16800×600122,4 × 90,6138,4 × 101,8<1√√USB/SPI/ I80
6-Zoll HD E-Paper HATSchwarz, Weiß161448×1072122,4 × 90,6138,4 × 101,8<1√√USB/SPI/ I80
7,3-Zoll E-Paper HAT (E)E6 Full Color2800×480160 × 96170,2 × 111,212√SPI
7,3-Zoll E-Paper HAT (F)7-Farben2800×480160 × 96170,2 × 111,235√SPI
7,5-Zoll E-Paper HATSchwarz, Weiß4800×480163,20 × 97,92170,2 × 111,24√√SPI
7,5-Zoll HD E-Paper HATSchwarz, Weiß2880×528163,24 × 97,94170,2 × 111,25√SPI
7,5-Zoll E-Paper HAT (B)Rot, Schwarz, Weiß2800×480163,20 × 97,92170,2 × 111,226√√SPI
7,5-Zoll E-Paper HAT (H)Rot, Gelb, Schwarz, Weiß2800×480163,20 × 97,92170,20 × 111,2022√SPI
7,8-Zoll E-Paper HATSchwarz, Weiß161872×1404158,18 × 118,64173,8 × 127,6<1√√USB/SPI/ I80
9,7-Zoll E-Paper HATSchwarz, Weiß161200×825202,8 × 139,43218,8×156,4<1√√USB/SPI/ I80
10,2-Zoll E-Paper HAT (G)Rot, Gelb, Schwarz, Weiß2960 × 640215,52 × 143,68224,00 × 157,0027√SPI
10,3-Zoll E-Paper HATSchwarz, Weiß161872×1404209,66 × 157,25216,7 × 174,4<1√√USB/SPI/ I80
10,3-Zoll E-Paper HAT (D)Schwarz, Weiß161872×1404209,66 × 157,25227,7 × 165,8<1√√√USB/SPI/ I80
10,85-Zoll E-Paper HAT+Schwarz, Weiß21360 × 480259,76 × 91,68270,56 × 105,923,5√SPI
10,85-Zoll E-Paper HAT+ (G)Rot, Gelb, Schwarz, Weiß21360 × 480259,76 × 91,68270,56 × 105,9221√SPI
12,48-Zoll E-Paper-ModulSchwarz, Weiß21304×984252,98 × 190,90280,0 × 229,5<8√SPI
12,48-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß21304×984252,98 × 190,90280,0 × 229,537√SPI
13,3-Zoll E-Paper HATSchwarz, Weiß161600×1200270,40 × 202,80285,80 × 213,65<1√√USB/SPI/ I80
13,3-Zoll E-Paper HAT (B)Rot, Schwarz, Weiß2960×680275,52 × 195,16286,32 × 212,2622√√SPI
13,3-Zoll E-Paper HAT (K)Schwarz, Weiß4960×680275,52 × 195,16286,32 × 212,265√√SPI
13,3-Zoll E-Paper HAT (E)E6 Full Color21600×1200270,40 × 202,80284,70 × 208,8019√SPI
  1. Die Teilaktualisierung dauert in der Regel etwa 0,3 s
  2. Pi-Header: Standard-Raspberry-Pi-40-PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Serienboards
Vergleich von E-Paper-Panels

Lieferumfang

7,3-Zoll E-Paper (E)

7,3-Zoll E-Paper (E) x1

7,3-Zoll E-Paper (E)

7,3-Zoll E-Paper HAT (E)

  1. 7,3-Zoll E-Paper (E) x1

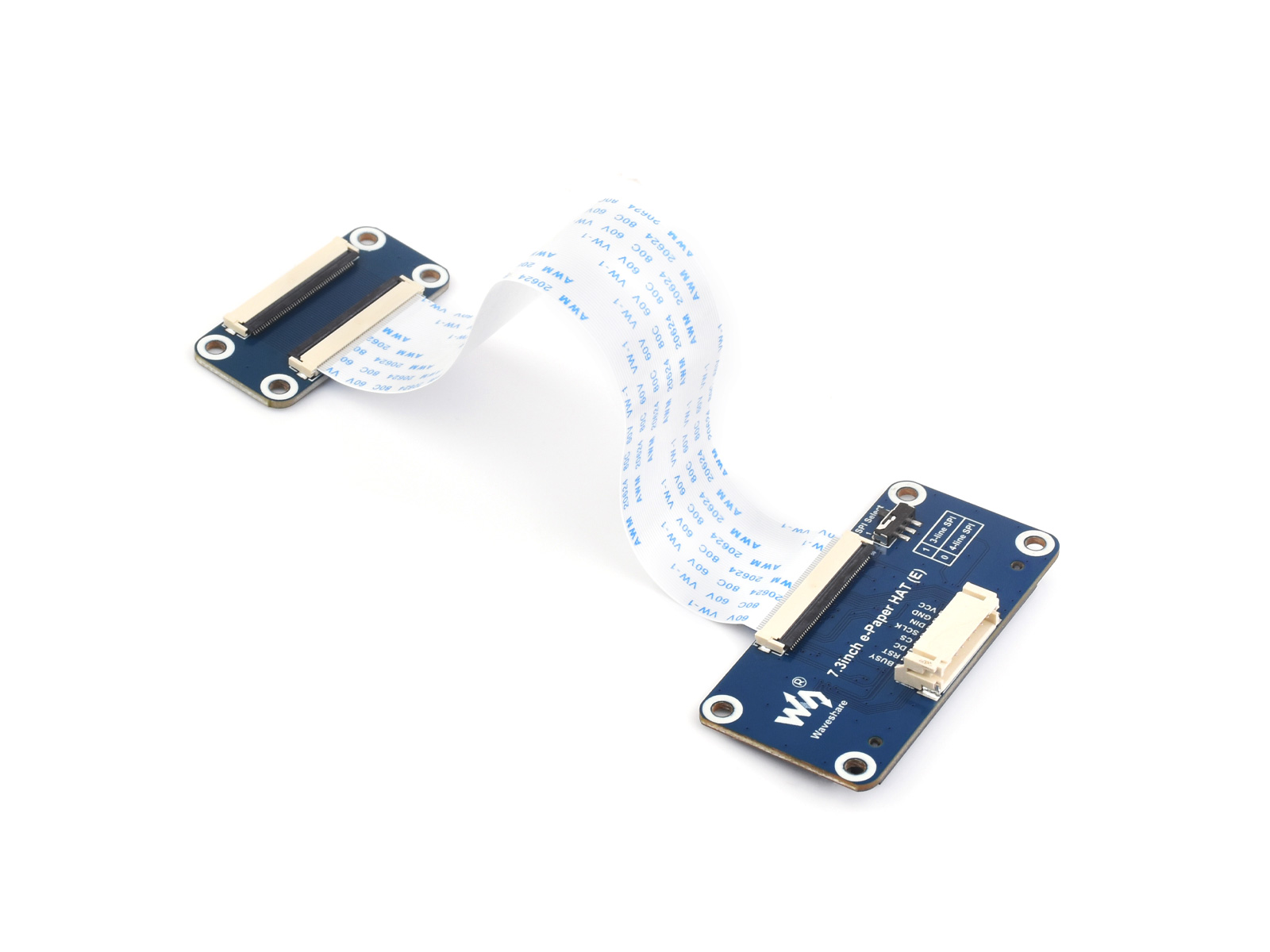

  2. E-Paper Driver HAT + Adapterplatine + FFC-Kabel x1
  3. PH2.0 8PIN-Kabel x1
  4. RPi-Schraubenpackung (2 Stk.) x1
17,3-Zoll E-Paper (E)
