5,83-Zoll E-Paper E-Ink Display HAT für Raspberry Pi, 648×480, Schwarz/Weiß, SPI
47,59 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL14597
Produktinformationen "5,83-Zoll E-Paper E-Ink Display HAT für Raspberry Pi, 648×480, Schwarz/Weiß, SPI"
Kurzbeschreibung: 5,83-Zoll E-Paper E-Ink Display HAT für Raspberry Pi, 648×480 Pixel, Schwarz/Weiß Dual-Farbe, SPI-Schnittstelle
5,83-Zoll E-Paper E-Ink Display HAT für Raspberry Pi, 648×480 Pixel, Schwarz/Weiß Dual-Farbe, SPI-Schnittstelle
5,83" E-Paper HAT
Niedriger Stromverbrauch, großer Betrachtungswinkel, papierähnliche Anzeige ohne Strom
Ideal für Preisschilder, Regaletiketten, industrielle Instrumente...
- Größe
5,83" - Auflösung
648×480 - Betrachtungswinkel
170° - Anzeigefarbe
Schwarz / Weiß - Graustufen
2
SPIAnzeigepanel
E-PaperErfahrung
PapierähnlichUmgebung
Umgebungslicht erforderlichAnzeigetyp
Passiv reflektierendMerkmale auf einen Blick
- Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch bei Stromausfall lange bei
- Extrem niedriger Stromverbrauch, im Wesentlichen wird nur Strom zum Aktualisieren benötigt
- Standard Raspberry Pi 40PIN GPIO-Erweiterungsstecker, unterstützt Raspberry Pi-Serie-Boards, Jetson Nano
- SPI-Schnittstelle, zur Verbindung mit Controller-Boards wie Raspberry Pi/Jetson Nano/Arduino/STM32 usw.
- Onboard-Spannungswandler, kompatibel mit 3,3V / 5V MCUs
- Liefert mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32)
Spezifikationen
| Betriebsspannung | 3,3V/5V | Anzeigefarbe | Schwarz, Weiß |
|---|---|---|---|
| Schnittstelle | 3-Draht-SPI, 4-Draht-SPI | Graustufen | 2 |
| Außenabmessungen | 125,40 × 99,50mm | Vollaktualisierungszeit | 5s |
| Anzeigegröße | 119,232 × 88,320mm | Aktualisierungsleistung | 26,4mW(typ.) |
| Pitch | 0,184 × 0,184mm | Standby-Strom | <0,01uA (fast keine) |
| Auflösung | 648 × 480 Pixel | Betrachtungswinkel | >170° |
Vorteile von EINK
E-Paper-Displays nutzen Mikrokapsel-Elektrophorese-Technologie zur Anzeige, das Prinzip ist: Geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind, bewegen sich zu den Seiten der Mikrokapsel, wenn ein elektrisches Feld angelegt wird, wodurch die Mikrokapsel durch Reflexion von Umgebungslicht sichtbar wird, genau wie bei herkömmlichem gedrucktem Papier. E-Paper-Displays zeigen Bilder/Texte klar unter Lampenlicht oder natürlichem Licht, benötigen keine Hintergrundbeleuchtung und verfügen über einen Betrachtungswinkel von fast bis zu 180°. Sie werden aufgrund ihres papierähnlichen Effekts normalerweise als E-Reader verwendet.

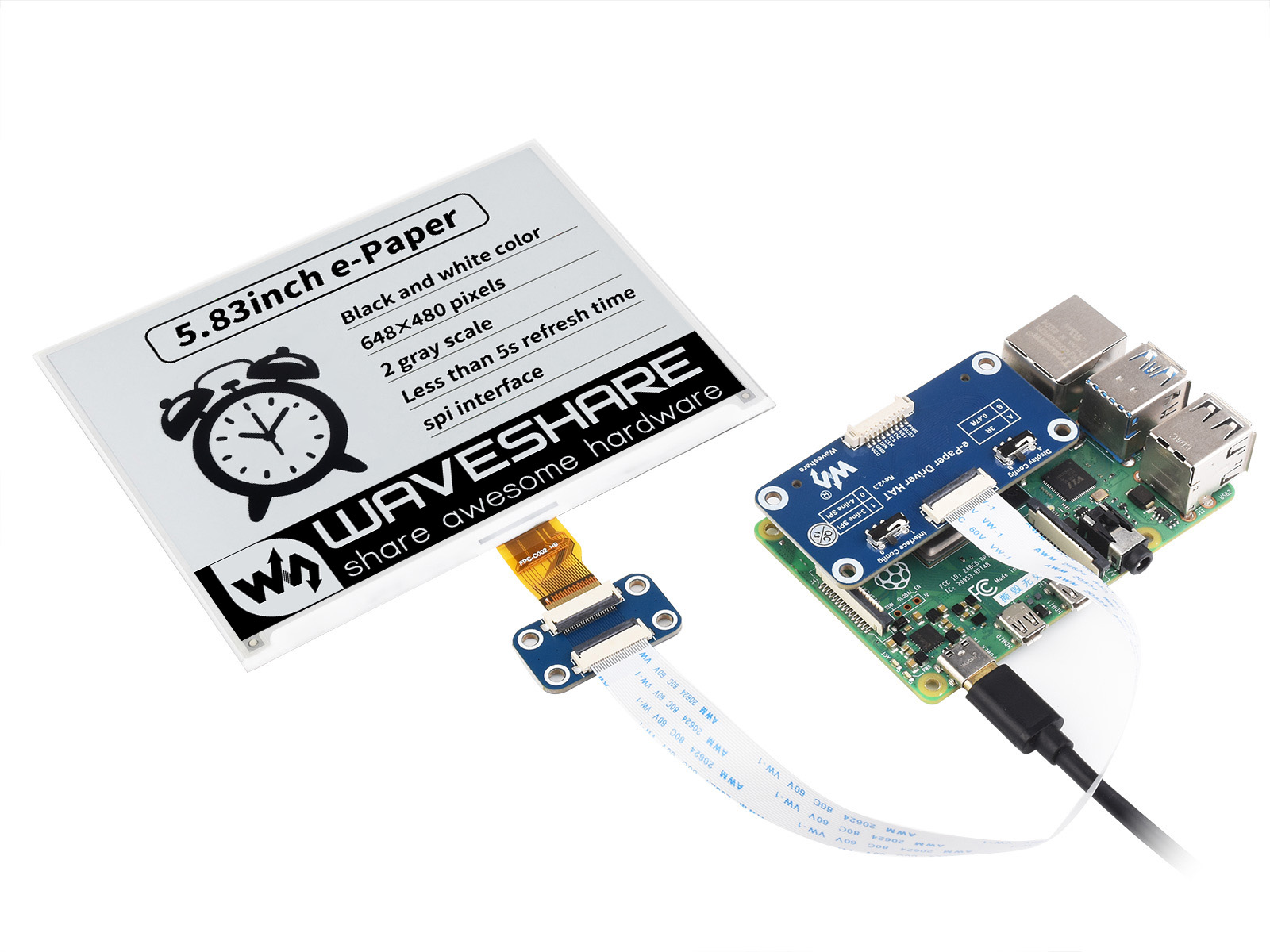

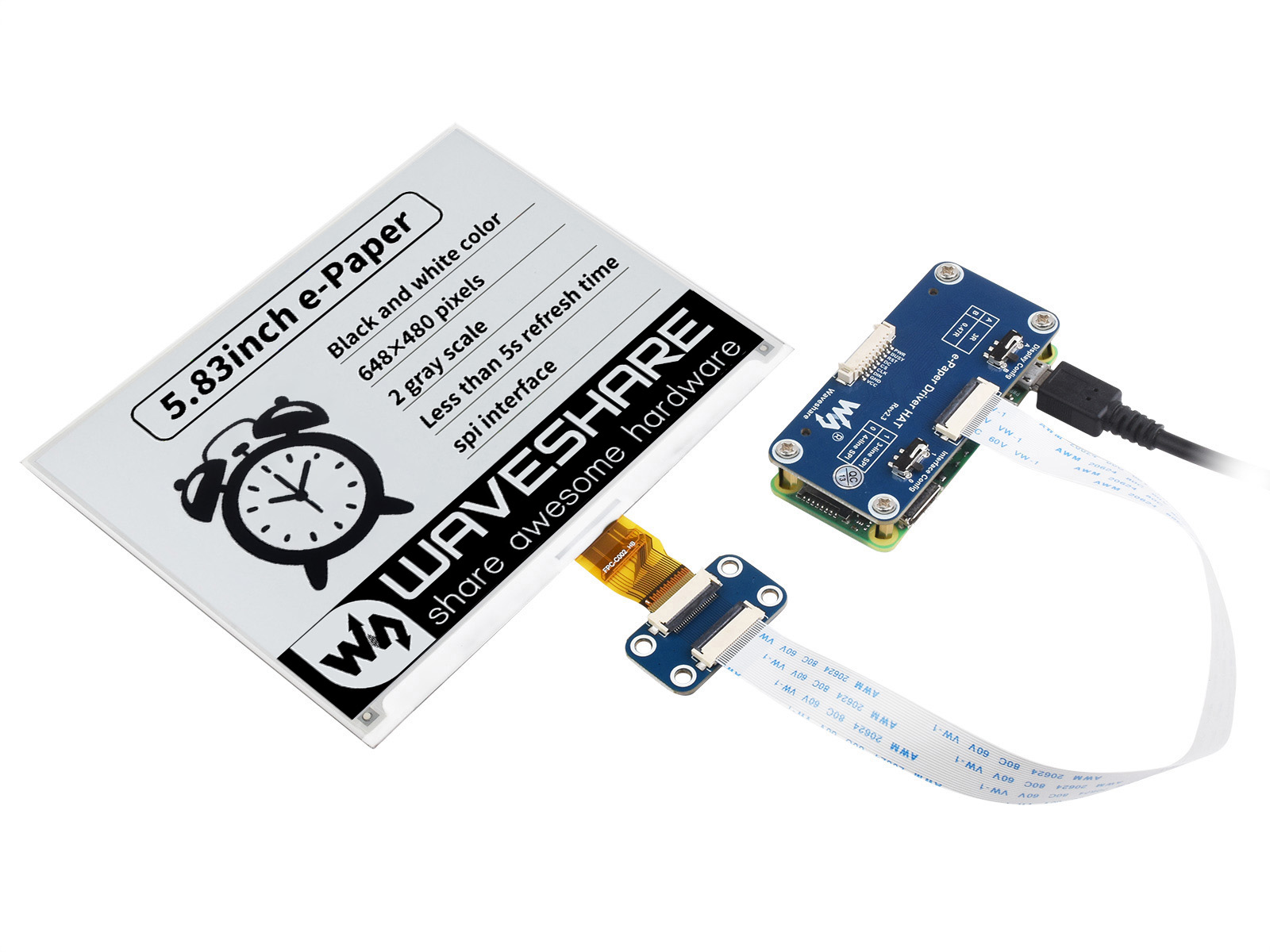

Standard Raspberry Pi 40PIN GPIO-Stecker

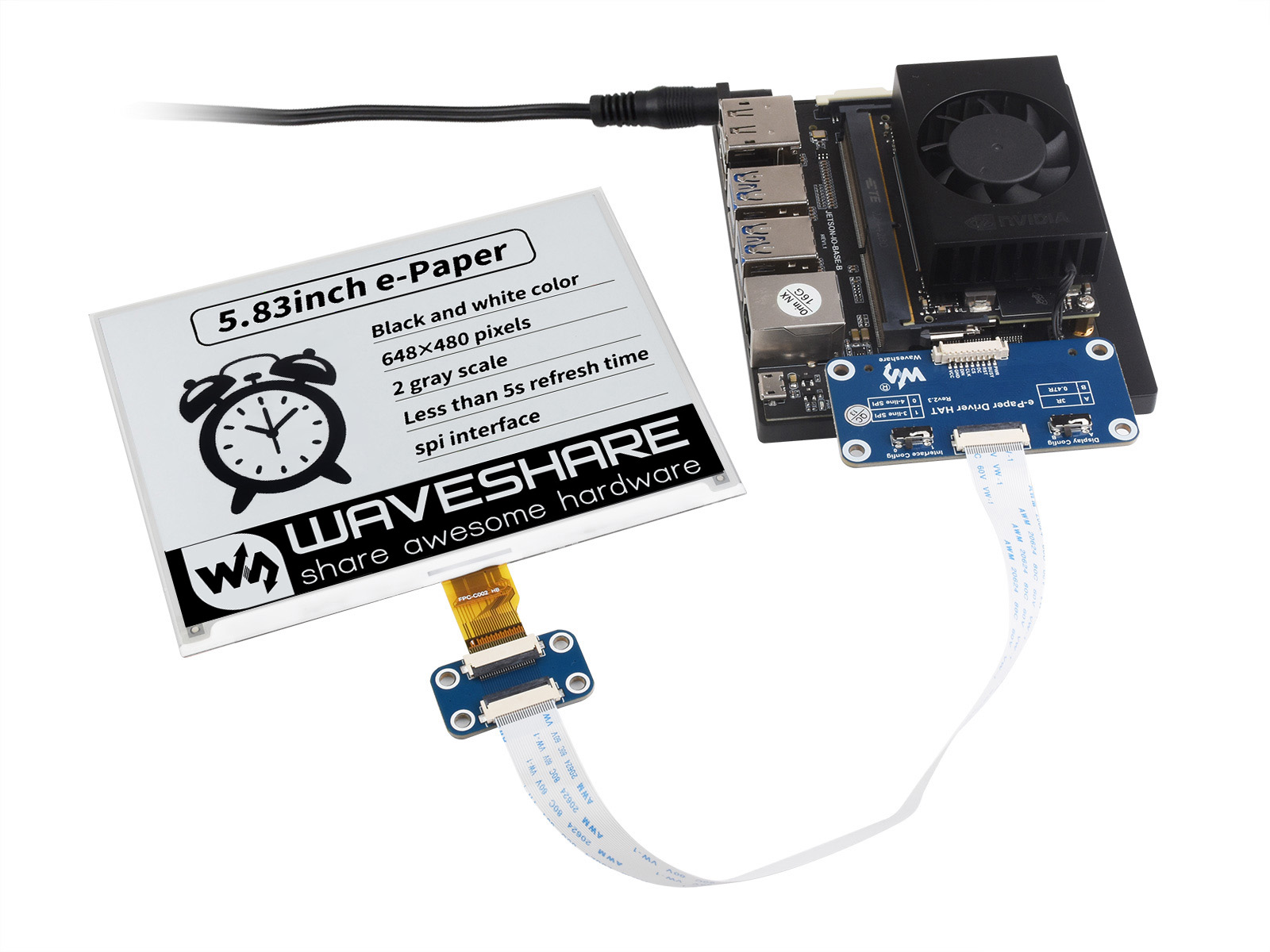

Kompatibel mit Raspberry Pi-Serie-Boards, Jetson Nano
Raspberry Pi, Jetson Nano auf dem Foto sind NICHT enthalten.
Onboard SPI-Steuerungsschnittstelle
zur Verwendung mit anderen Controller-Boards wie Raspberry Pi/Jetson Nano/STM32/Arduino
| VCC | 3,3V/5V |
|---|---|
| GND | Masse |
| DIN | SPI MOSI-Pin |
| CLK | SPI SCK-Pin |
| CS | SPI Chip-Auswahl, niedrig aktiv |
| DC | Daten-/Befehlsauswahl (hoch für Daten, niedrig für Befehl) |
| RST | Externer Reset, niedrig aktiv |
| BUSY | Busy-Statusausgabe |
| PWR | Ein-/Ausschaltsteuerung |
Anwendungsbeispiele
Geeignet für Preisschilder, Asset-/Geräteetiketten, Regaletiketten, Konferenznamensschilder...
Produktanzeige
Außenabmessungen
Ressourcen & Dienste
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Auswahlführer
| Teilenummer | Farben | Graustufen | Auflösung | Anzeigegröße (mm) | Außenabmessungen (mm) | Vollaktualisierungszeit (s) | Teilaktualisierung1 | Pi-Header2 | Flexibel | Schnittstelle |
|---|---|---|---|---|---|---|---|---|---|---|
| 1,02-Zoll E-Paper-Modul | Schwarz, Weiß | 2 | 128×80 | 21,76 × 14,00 | 42,0 × 27,0 | 2 | √ | SPI | ||
| 1,54-Zoll E-Paper-Modul | Schwarz, Weiß | 2 | 200×200 | 27,00 × 27,00 | 48,0 × 33,0 | 2 | √ | SPI | ||
| 1,54-Zoll E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 200×200 | 27,00 × 27,00 | 48,0 × 33,0 | 14 | SPI | |||
| 1,54-Zoll E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 200×200 | 27,00 × 27,00 | 48,0 × 33,0 | 20 | SPI | |||
| 1,64-Zoll E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 168×168 | 29,568 × 29,568 | 47 × 38 | 12 | SPI | |||
| 2,13-Zoll E-Paper HAT | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,2 | 2 | √ | √ | SPI | |
| 2,13-Zoll E-Paper HAT+ | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,5 | 2 | √ | √ | SPI | |
| 2,13-Zoll E-Paper HAT (B) | Rot, Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,2 | 15 | √ | SPI | ||
| 2,13-Zoll E-Paper HAT (G) | Rot, Gelb, Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,2 | 16 | √ | SPI | ||
| 2,13-Zoll Touch E-Paper HAT | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 69,15 × 38,90 | 2 | √ | √ | SPI | |
| 2,13-Zoll Touch E-Paper HAT (mit Gehäuse) | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 72,20 × 41,90 | 2 | √ | √ | SPI | |
| 2,15-Zoll E-Paper HAT+ (B) | Rot, Schwarz, Weiß | 2 | 296×160 | 48,10 × 26,00 | 65,0 × 34,0 | 23 | √ | SPI | ||
| 2,15-Zoll E-Paper HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 296×160 | 48,10 × 26,00 | 65,0 × 34,0 | 20 | √ | SPI | ||
| 2,36-Zoll E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 296×168 | 52,096 × 29,568 | 69,5 × 38,5 | 12 | SPI | |||
| 2,66-Zoll E-Paper-Modul | Schwarz, Weiß | 2 | 296×152 | 30,704 × 60,088 | 37,0 × 83,5 | 6 | √ | SPI | ||
| 2,66-Zoll E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 296×152 | 30,704 × 60,088 | 37,0 × 83,5 | 15 | SPI | |||
| 2,66-Zoll E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 360×184 | 60,05 × 30,69 | 85,0 × 38,5 | 26 | SPI | |||
| 2,7-Zoll E-Paper HAT | Schwarz, Weiß | 4 | 264×176 | 57,29 × 38,19 | 85,0 × 56,0 | 6 | √ | √ | SPI | |
| 2,7-Zoll E-Paper HAT (B) | Rot, Schwarz, Weiß | 2 | 264×176 | 57,288 × 38,192 | 73,5 × 56,0 | 15 | √ | SPI | ||
| 2,9-Zoll E-Paper-Modul | Schwarz, Weiß | 4 | 296×128 | 66,89 × 29,05 | 89,5 × 38,0 | 3 | √ | SPI | ||
| 2,9-Zoll E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 296×128 | 66,89 × 29,05 | 89,5 × 38,0 | 15 | SPI | |||
| 2,9-Zoll E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 296×128 | 66,89 × 29,05 | 89,5 × 38,0 | 16 | SPI | |||
| 2,9-Zoll Touch E-Paper HAT | Schwarz, Weiß | 4 | 296×128 | 66,89 × 29,05 | 89,10 × 42,70 | 3 | √ | √ | SPI | |
| 3-Zoll E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 400×168 | 70,4 × 29,568 | 88,5 × 41 | 12 | SPI | |||
| 3,5-Zoll E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 384×184 | 79,68 × 38,18 | 94,00 × 47,50 | 20 | SPI | |||
| 3,52-Zoll E-Paper HAT | Schwarz, Weiß | 2 | 360×240 | 74,51 × 49,67 | 86,5 × 57 | 1,5 | √ | SPI | ||
| 3,52-Zoll E-Paper HAT (B) | Rot, Schwarz, Weiß | 2 | 360×240 | 74,51 × 49,67 | 86,5 × 57 | 16 | √ | SPI | ||
| 3,6-Zoll E-Paper HAT+ (E) | E6 Vollfarbe | 2 | 600×400 | 76,20 × 50,80 | 89,50 × 59,00 | 15 | √ | SPI | ||
| 3,7-Zoll E-Paper HAT | Schwarz, Weiß | 4 | 480×280 | 47,32 × 81,12 | 58,0 × 96,5 | 3 | √ | √ | SPI | |
| 3,7-Zoll E-Paper HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 416×240 | 81,54 × 47,04 | 96,00 × 57,00 | 20 | √ | SPI | ||
| 3,97-Zoll E-Paper HAT+ | Schwarz, Weiß | 4 | 800×480 | 86,40 × 51,84 | 99,50 × 60,00 | 3,5 | √ | √ | SPI | |
| 3,97-Zoll E-Paper HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 800×480 | 86,40 × 51,84 | 99,50 × 60,00 | 21 | √ | SPI | ||
| 4-Zoll E-Paper HAT+ (E) | E6 Vollfarbe | 2 | 600×400 | 84,6 × 56,40 | 101,00 × 68,00 | 19 | √ | SPI | ||
| 4,2-Zoll E-Paper-Modul | Schwarz, Weiß | 4 | 400×300 | 84,80 × 63,60 | 103,0 × 78,5 | 5 | √ | SPI | ||
| 4,2-Zoll E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 400×300 | 84,80 × 63,60 | 103,0 × 78,5 | 15 | SPI | |||
| 4,2-Zoll E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 400×300 | 84,80 × 63,60 | 103,0 × 78,5 | 21 | SPI | |||
| 4,26-Zoll E-Paper HAT | Schwarz, Weiß | 4 | 800×480 | 92,80 × 55,68 | 107,0 × 64,0 | 4 | √ | √ | SPI | |
| 4,3-Zoll E-Paper UART-Modul | Schwarz, Weiß | 4 | 800×600 | 88,00 × 66,00 | 118,0 × 75,0 | 1,5 | UART | |||
| 4,37-Zoll E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 512×368 | 90,11 × 64,77 | 101,5 × 81,5 | 14 | SPI | |||
| 5-Zoll E-Paper HAT | Schwarz, Weiß | 2 | 960×552 | 110,59 × 62,65 | 126,38 × 71,19 | 1,8 | √ | √ | SPI | |
| 5,79-Zoll E-Paper-Modul | Schwarz, Weiß | 4 | 792×272 | 139,00 × 47,74 | 152,50 × 58,50 | 3,5 | √ | SPI | ||
| 5,79-Zoll E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 792×272 | 139,00 × 47,74 | 152,50 × 58,50 | 24 | SPI | |||
| 5,79-Zoll E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 792×272 | 139,00 × 47,74 | 152,50 × 58,50 | 21 | SPI | |||
| 5,83-Zoll E-Paper HAT | Schwarz, Weiß | 2 | 648×480 | 119,232 × 88,320 | 125,4 × 99,5 | 5 | √ | SPI | ||
| 5,83-Zoll E-Paper HAT (G) | Rot, Gelb, Schwarz, Weiß | 2 | 648×480 | 118,78 × 88,22 | 125,40 × 99,50 | 20 | √ | SPI | ||
| 6-Zoll E-Paper HAT | Schwarz, Weiß | 16 | 800×600 | 122,4 × 90,6 | 138,4 × 101,8 | <1 | √ | √ | USB/SPI/ I80 | |
| 6-Zoll HD E-Paper HAT | Schwarz, Weiß | 16 | 1448×1072 | 122,4 × 90,6 | 138,4 × 101,8 | <1 | √ | √ | USB/SPI/ I80 | |
| 7,3-Zoll E-Paper HAT (E) | E6 Vollfarbe | 2 | 800×480 | 160 × 96 | 170,2 × 111,2 | 12 | √ | SPI | ||
| 7,3-Zoll E-Paper HAT (F) | 7-Farbig | 2 | 800×480 | 160 × 96 | 170,2 × 111,2 | 35 | √ | SPI | ||
| 7,5-Zoll E-Paper HAT | Schwarz, Weiß | 4 | 800×480 | 163,20 × 97,92 | 170,2 × 111,2 | 4 | √ | √ | SPI | |
| 7,5-Zoll HD E-Paper HAT | Schwarz, Weiß | 2 | 880×528 | 163,24 × 97,94 | 170,2 × 111,2 | 5 | √ | SPI | ||
| 7,5-Zoll E-Paper HAT (B) | Rot, Schwarz, Weiß | 2 | 800×480 | 163,20 × 97,92 | 170,2 × 111,2 | 26 | √ | √ | SPI | |
| 7,5-Zoll E-Paper HAT (H) | Rot, Gelb, Schwarz, Weiß | 2 | 800×480 | 163,20 × 97,92 | 170,20 × 111,20 | 22 | √ | SPI | ||
| 7,8-Zoll E-Paper HAT | Schwarz, Weiß | 16 | 1872×1404 | 158,18 × 118,64 | 173,8 × 127,6 | <1 | √ | √ | USB/SPI/ I80 | |
| 9,7-Zoll E-Paper HAT | Schwarz, Weiß | 16 | 1200×825 | 202,8 × 139,43 | 218,8×156,4 | <1 | √ | √ | USB/SPI/ I80 | |
| 10,2-Zoll E-Paper HAT (G) | Rot, Gelb, Schwarz, Weiß | 2 | 960 × 640 | 215,52 × 143,68 | 224,00 × 157,00 | 27 | √ | SPI | ||
| 10,3-Zoll E-Paper HAT | Schwarz, Weiß | 16 | 1872×1404 | 209,66 × 157,25 | 216,7 × 174,4 | <1 | √ | √ | USB/SPI/ I80 | |
| 10,3-Zoll E-Paper HAT (D) | Schwarz, Weiß | 16 | 1872×1404 | 209,66 × 157,25 | 227,7 × 165,8 | <1 | √ | √ | √ | USB/SPI/ I80 |
| 10,85-Zoll E-Paper HAT+ | Schwarz, Weiß | 2 | 1360 × 480 | 259,76 × 91,68 | 270,56 × 105,92 | 3,5 | √ | SPI | ||
| 10,85-Zoll E-Paper HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 1360 × 480 | 259,76 × 91,68 | 270,56 × 105,92 | 21 | √ | SPI | ||
| 12,48-Zoll E-Paper-Modul | Schwarz, Weiß | 2 | 1304×984 | 252,98 × 190,90 | 280,0 × 229,5 | <8 | √ | SPI | ||
| 12,48-Zoll E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 1304×984 | 252,98 × 190,90 | 280,0 × 229,5 | 37 | √ | SPI | ||
| 13,3-Zoll E-Paper HAT | Schwarz, Weiß | 16 | 1600×1200 | 270,40 × 202,80 | 285,80 × 213,65 | <1 | √ | √ | USB/SPI/ I80 | |
| 13,3-Zoll E-Paper HAT (B) | Rot, Schwarz, Weiß | 2 | 960×680 | 275,52 × 195,16 | 286,32 × 212,26 | 22 | √ | √ | SPI | |
| 13,3-Zoll E-Paper HAT (K) | Schwarz, Weiß | 4 | 960×680 | 275,52 × 195,16 | 286,32 × 212,26 | 5 | √ | √ | SPI | |
| 13,3-Zoll E-Paper HAT (E) | E6 Vollfarbe | 2 | 1600×1200 | 270,40 × 202,80 | 284,70 × 208,80 | 19 | √ | SPI |
- Die Teilaktualisierung dauert normalerweise etwa 0,3s
- Pi-Header: Standard Raspberry Pi 40PIN GPIO-Erweiterungsstecker, unterstützt Raspberry Pi-Serie-Boards
Lieferumfang

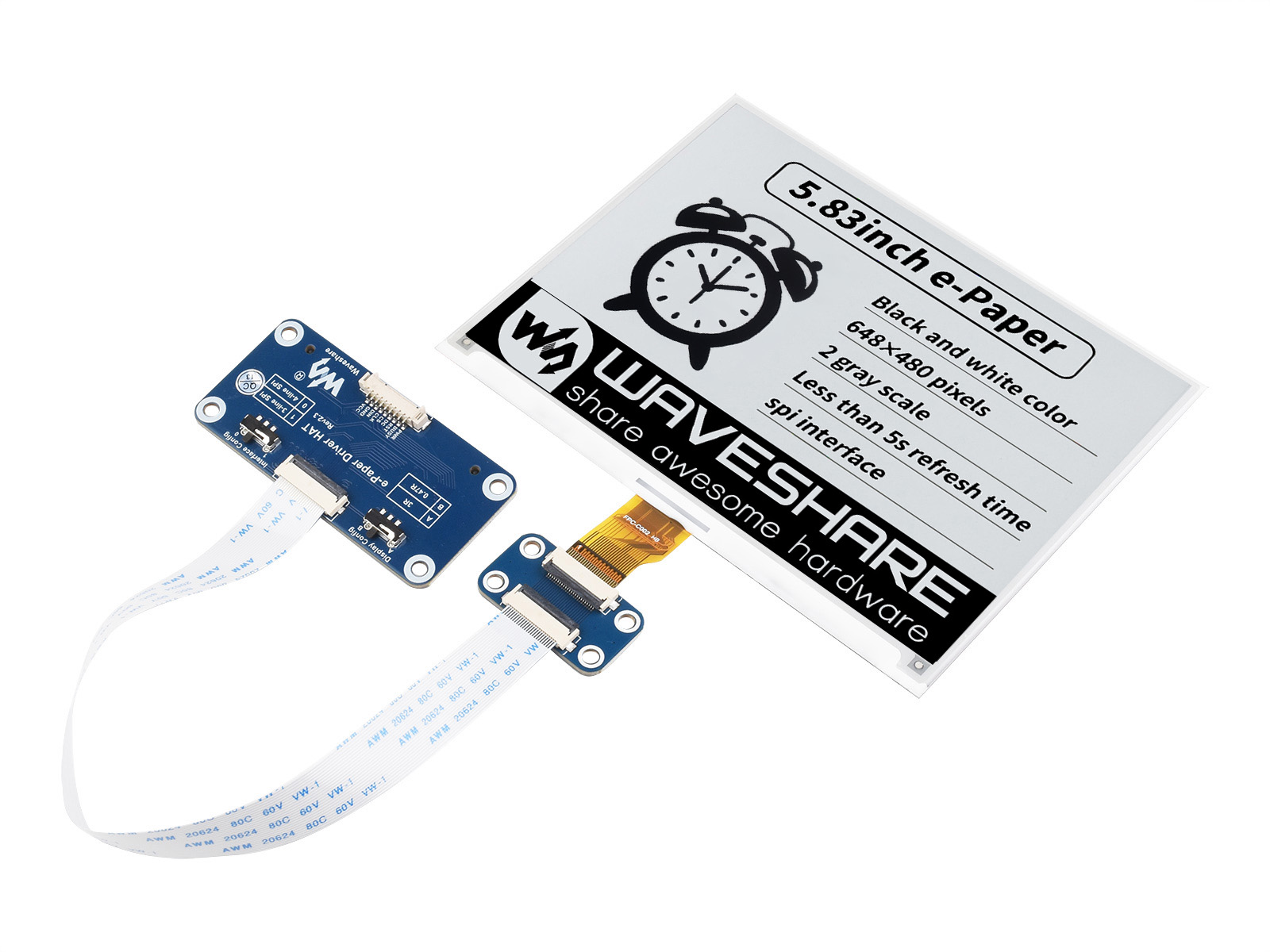

- 5,83-Zoll E-Paper x1
- E-Paper Driver HAT x1
- RPi-Schraubenpaket (2 Stk.) x1
- GH1.25 9PIN-Kabel ~20cm x1
