4-Zoll-Resistiv-Touch-LCD, 480×800, 8080-Parallel-Schnittstelle

26,17 €*

Preise inkl. MwSt. zzgl. Versandkosten

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Produktnummer: WSAL17143

Produktinformationen "4-Zoll-Resistiv-Touch-LCD, 480×800, 8080-Parallel-Schnittstelle"

4-Zoll-IPS-LCD mit 480×800 Pixeln, resistivem Touchscreen und 8080-Parallelinterface

Übersicht

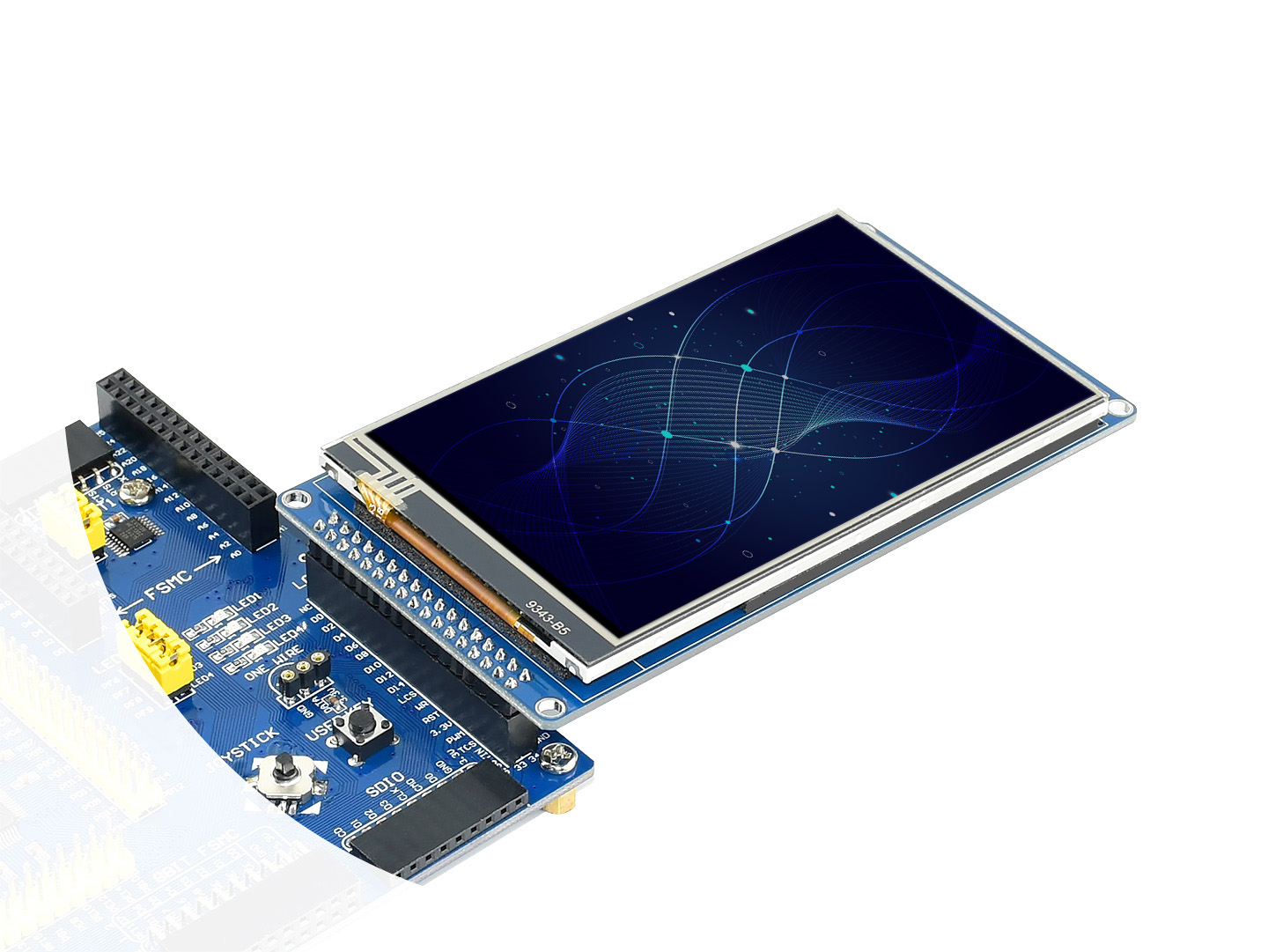

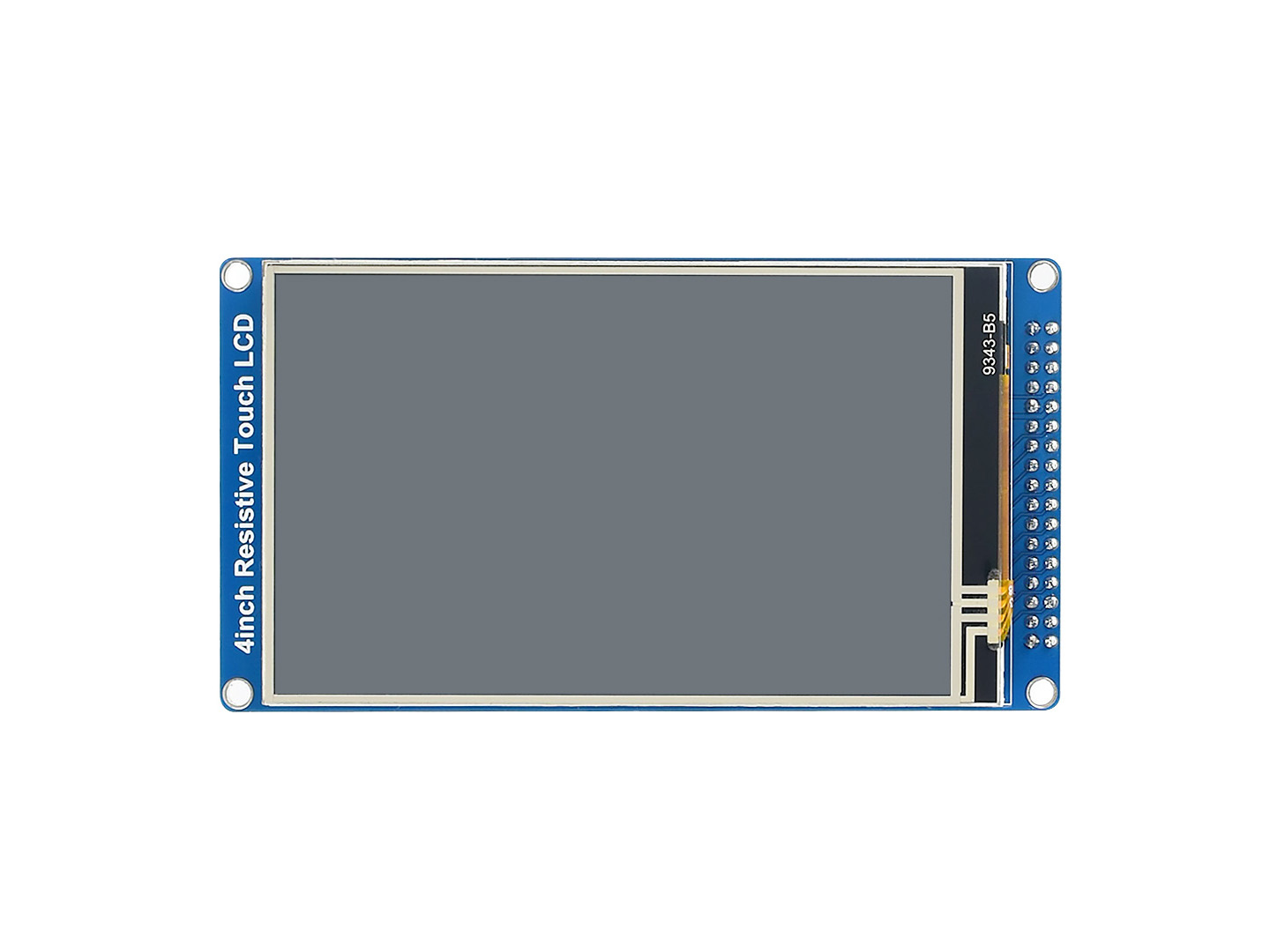

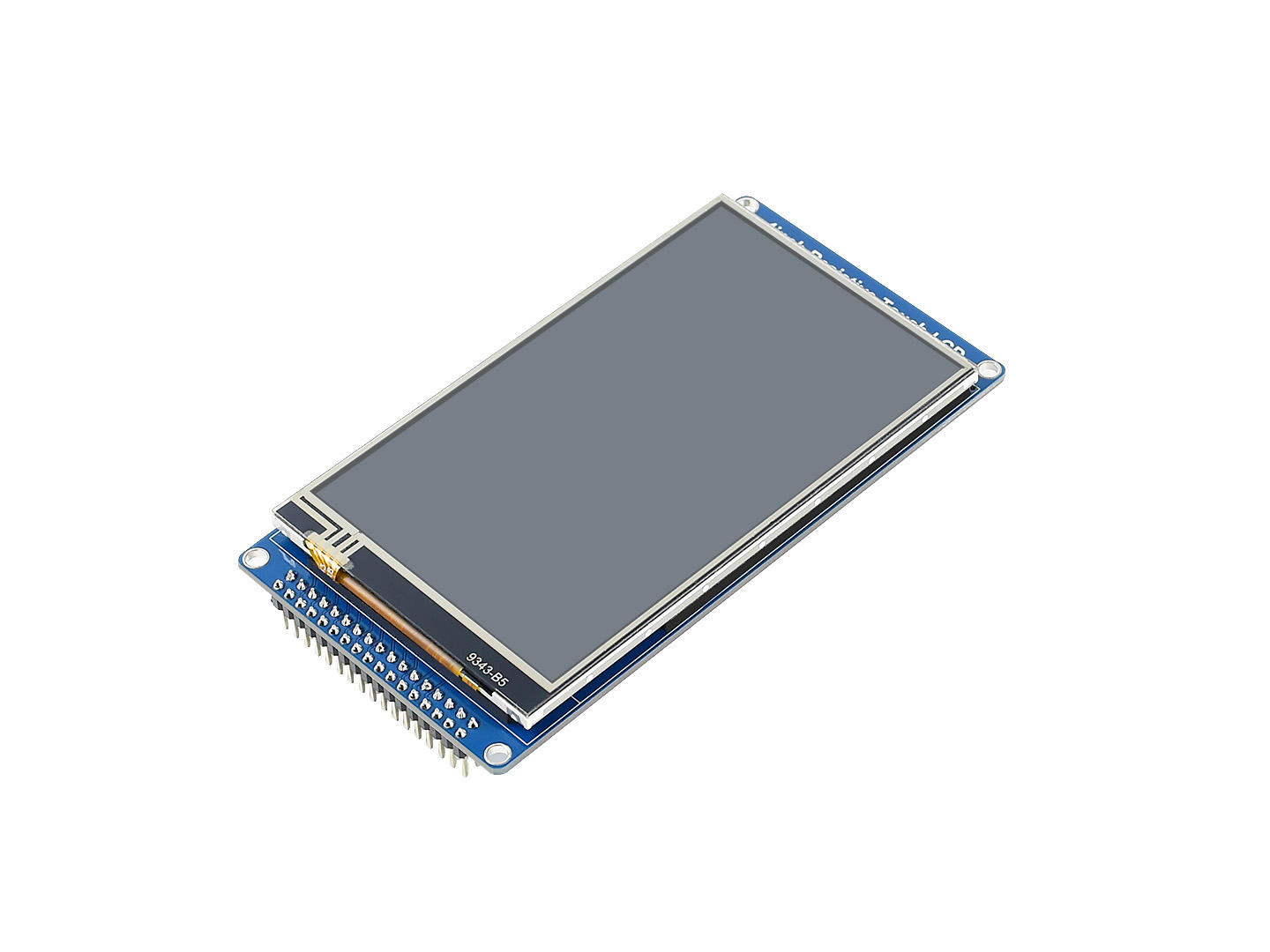

Dies ist ein mehrfarbiges grafisches IPS-LCD-Display mit 4 Zoll Diagonale, 480×800 Pixeln und resistivem Touchscreen. Es verwendet ein 8080-Parallelinterface für die LCD-Kommunikation und unterstützt Host-Controller wie den STM32.

Eigenschaften

4-Zoll-Farbdisplay mit 65.000 Farben
480×800 Auflösung, klare Darstellung
16-Bit-Parallelbus-Übertragung, hohe Datenrate
Integrierter Touch-Controller für ein flüssigeres Touch-Erlebnis
Programmierbare Hintergrundbeleuchtungssteuerung, energiesparend
Inklusive Entwicklungsressourcen und Handbuch (Beispiele für STM32)

Wichtige Parameter

Driver	NT35510
Touch-Controller	XPT2046
LCD-Typ	IPS
Kommunikationsschnittstelle	LCD: 16-Bit-Parallel Touchpanel: SPI
Anzeigefarben	RGB, 65.000 Farben
Auflösung	480 × 800
Hintergrundbeleuchtung	LED
Anzeigegröße (mm)	51,84 mm × 86,40 mm
Gesamtmaße	59,0 mm × 111,0 mm
Touch-Typ	4-Draht-resistiv
Versorgungsspannung	5 V / 3,3 V
Logikpegel	3,3 V

Schnittstellenbelegung

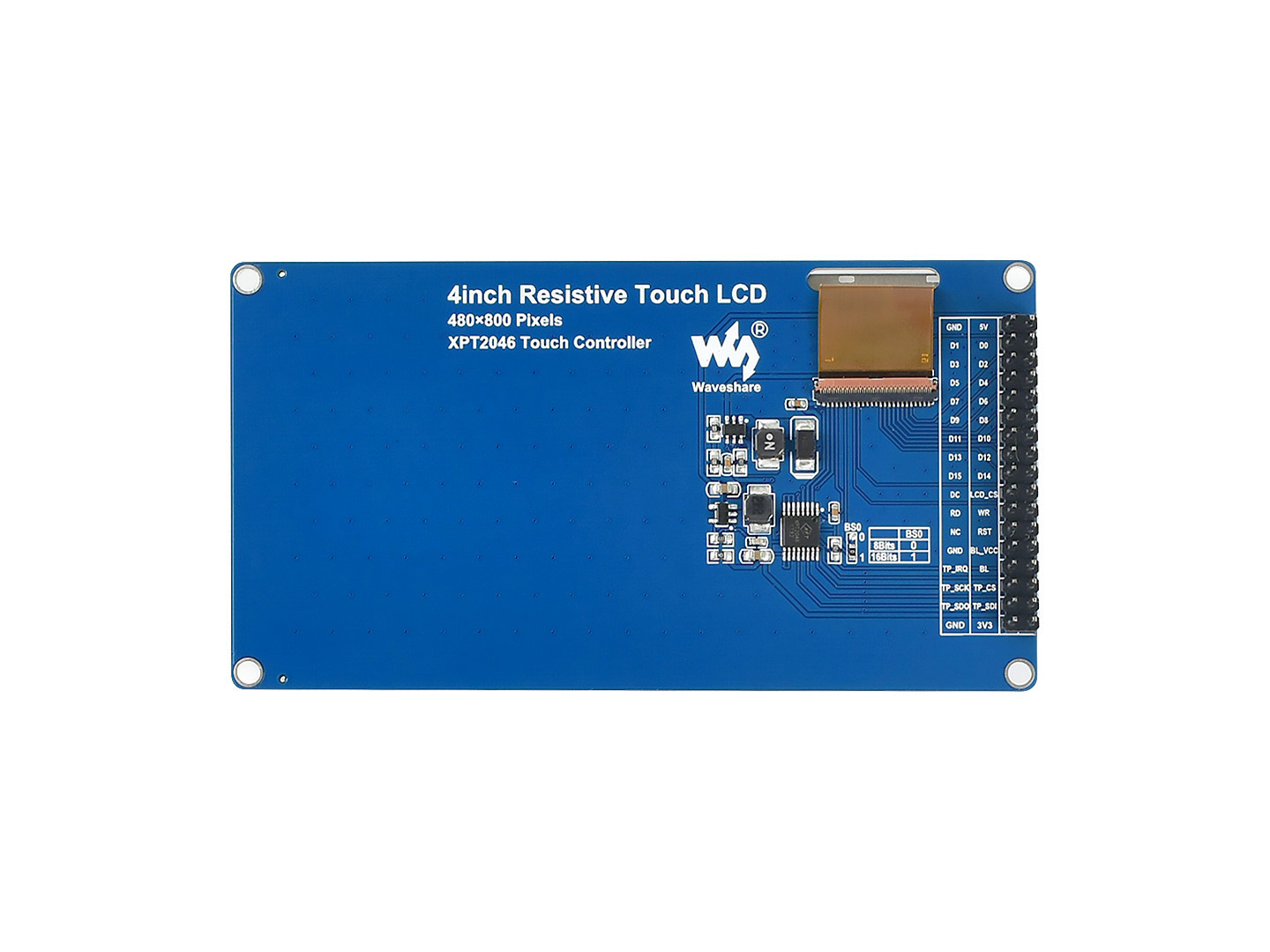

PIN	SYMBOL	BESCHREIBUNG	FUNKTION
1	5V	Stromversorgung positiv, 5 V Eingang	Wenn P1 und P2 mit der 5-V-Stromversorgung verbunden sind, liefern P33 und P34 eine 3,3-V-Ausgangsspannung
2	GND	Masse	Masse
3~18	D0~D15	Datenpin	16-Bit bidirektionale Datenleitung
19	LCD_CS	LCD-Chip-Auswahl	Aktiv LOW
20	DC	Daten/Befehlsauswahl	DC = 1 : Datenregister DC = 0 : Befehlsregister
21	WR	Schreiben	WR = 0, RD = 1
22	RD	Lesen	WR = 1, RD = 0
23	RST	Reset	Aktiv LOW
24	NC	Nicht verbunden	Offen
25	BL_VCC	5 V ODER 3,3 V	Hintergrundbeleuchtung VCC
26	GND	Masse	Hintergrundbeleuchtung GND
27	BL	Hintergrundbeleuchtung einstellen	Helligkeit der Hintergrundbeleuchtung über PWM einstellen
28	TP_IRQ	Touchpanel-Interrupt	LOW, wenn das Panel berührt wird
29	TP_CS	Touchpanel-Chip-Auswahl	Aktiv LOW
30	TP_SCK	Touchpanel-SPI-Takt	An SPI.SCK anschließen
31	TP_SDI	Touchpanel-SPI-Dateneingang	An SPI.MOSI anschließen
32	TP_SDO	Touchpanel-SPI-Datenausgang	An SPI.MISO anschließen
33	3.3V	Stromversorgung positiv, 3,3 V Eingang	Wenn P33 und P34 mit der 3,3-V-Stromversorgung verbunden sind, bleiben P1 und P2 offen
34	GND	Masse	Masse

Außenmaße

Entwicklungsressourcen

Wiki : www.waveshare.com/wiki/4inch_Resistive_Touch_LCD
