4-Kanal-Strom-/Spannungs-/Leistungsüberwachungs-HAT für Raspberry Pi, I2C/SMBus

23,79 €*

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Produktnummer: WSAL17539

Produktinformationen "4-Kanal-Strom-/Spannungs-/Leistungsüberwachungs-HAT für Raspberry Pi, I2C/SMBus"

4-Kanal-Strom-/Spannungs-/Leistungsmonitor-HAT für Raspberry Pi, I2C/SMBus-Schnittstelle

Strom-/Spannungs-/Leistungsmonitor-HAT für Raspberry Pi

Unterstützt Raspberry Pi-Seriengeräte

4-Kanal-Überwachung, I2C/SMBus-Schnittstellenkommunikation

Funktionen auf einen Blick

Standard-Raspberry-Pi-40-PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry Pi-Seriengeräte
4-Kanal-Überwachung über I2C/SMBus-Schnittstelle
An Bord befindlicher 0,1 Ω 1 % Abtastwiderstand, ermöglicht die Messung bidirektionaler Ströme bis zu 3,2 A
Eingebauter 12-Bit-ADC, unterstützt mehrere aufeinanderfolgende Wandlungen, Spannungsmessbereich 0–26 V
Berechnung und Ausgabe des gemessenen Leistungswerts direkt über ein zusätzliches Multiplizierregister
I2C-Steuerpins zur Verbindung mit anderen Host-Platinen
Inkl. Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Arduino/STM32)

Spezifikationen

Betriebsspannung	3,3 V/5 V
Steuerungsschnittstelle	I2C/SMBus
Abtastwiderstand	0,1 Ω 1 %
Spannungsbereich	0–26 V
Strombereich	±3,2 A
Auflösung	0,8 mA (±3,2 A-Bereich) ODER 0,1 mA (±400 mA-Bereich)
Abmessungen	65 mm × 30 mm
Montagelochgröße	3,0 mm

Standard-Raspberry-Pi-40-PIN-GPIO-Stecker

* Nur zur Referenz, Raspberry Pi-Platinen sind NICHT enthalten.

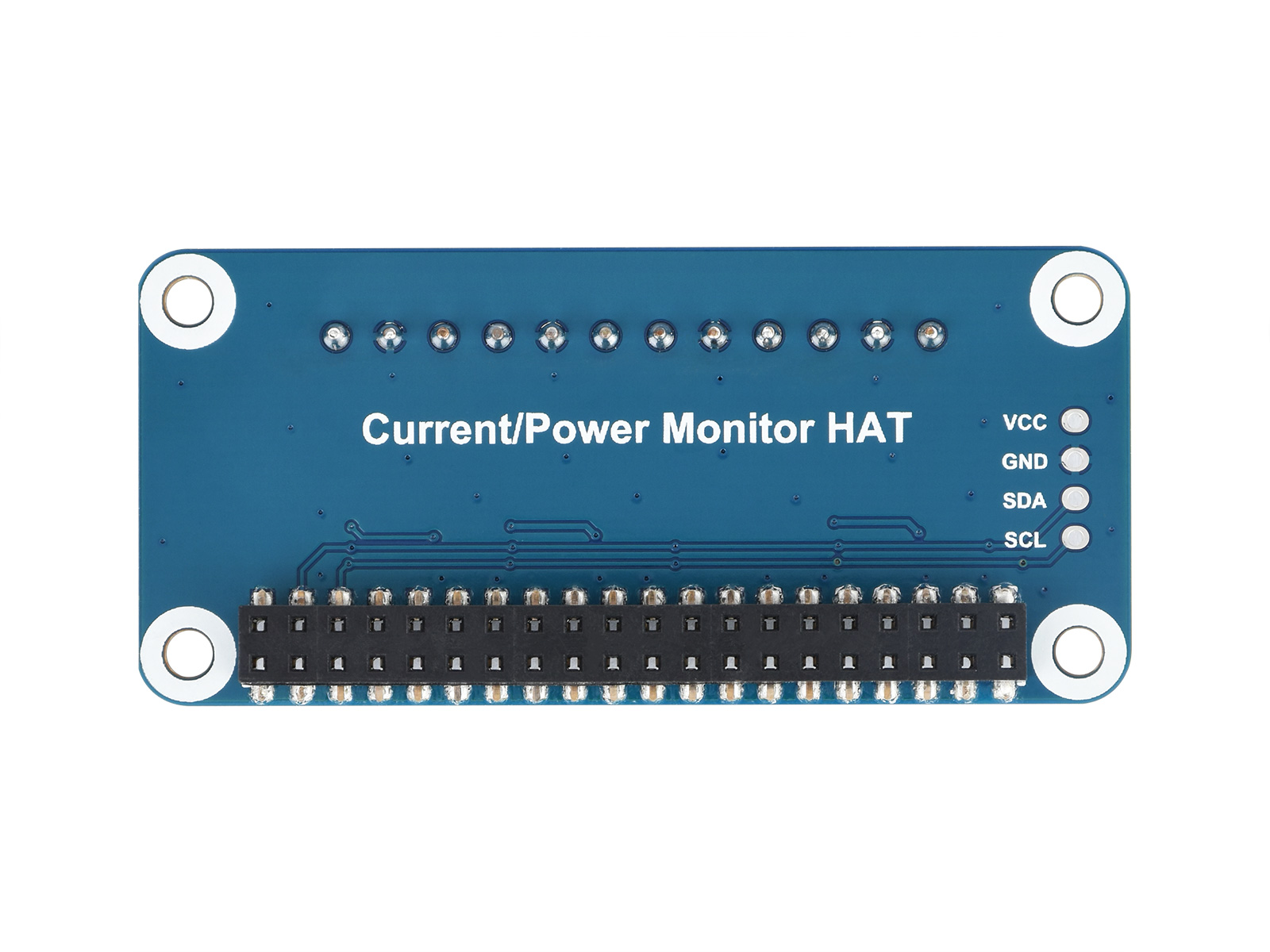

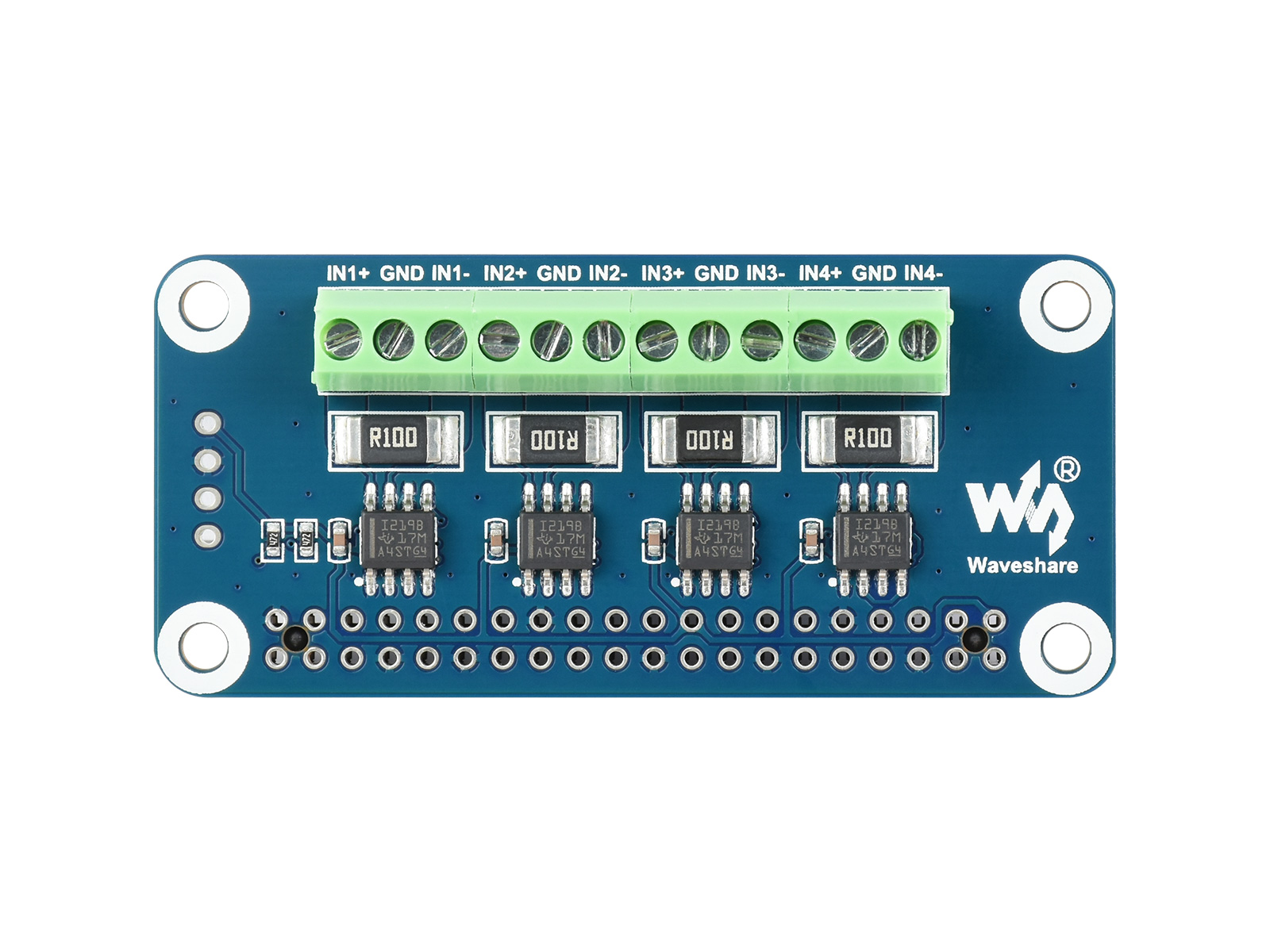

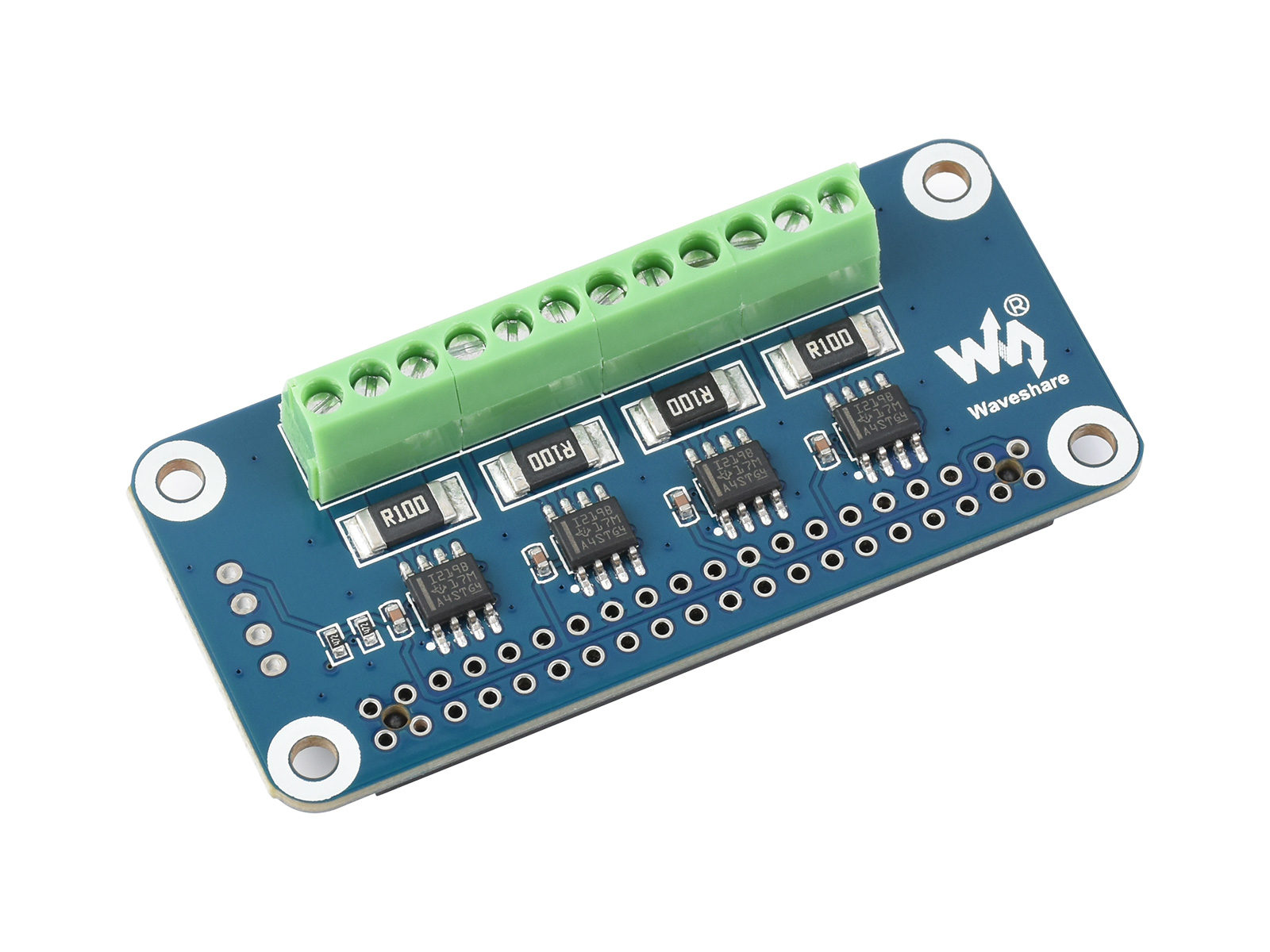

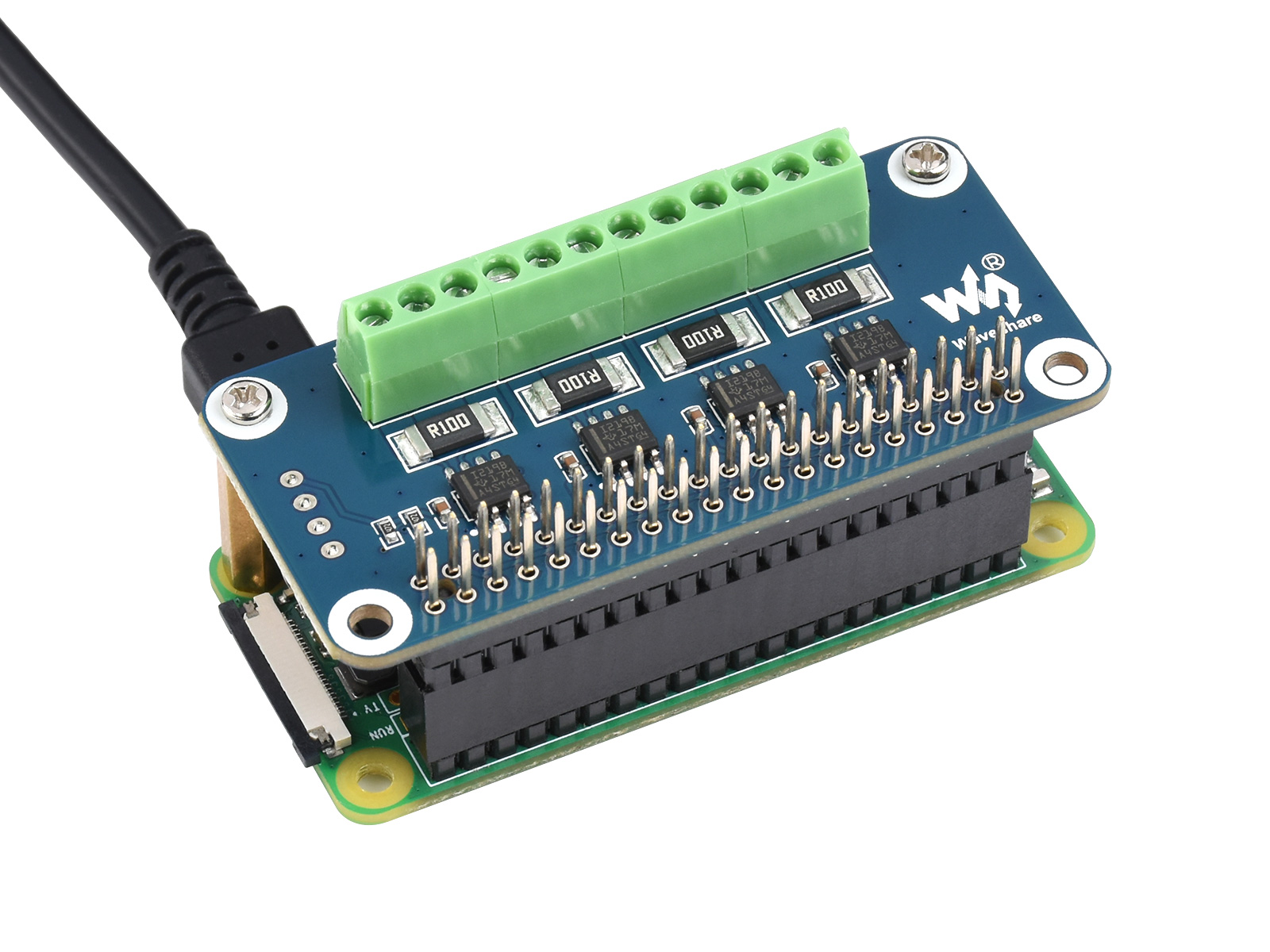

Produktansichten

Außenmaße
