4,3-Zoll kapazitiver Touch-LCD, 800x480
33,31 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "4,3-Zoll kapazitiver Touch-LCD, 800x480"
Kurzbeschreibung: 4,3-Zoll 800x480 Pixel Multicolor Grafik-LCD, mit kapazitivem Touchscreen
Übersicht

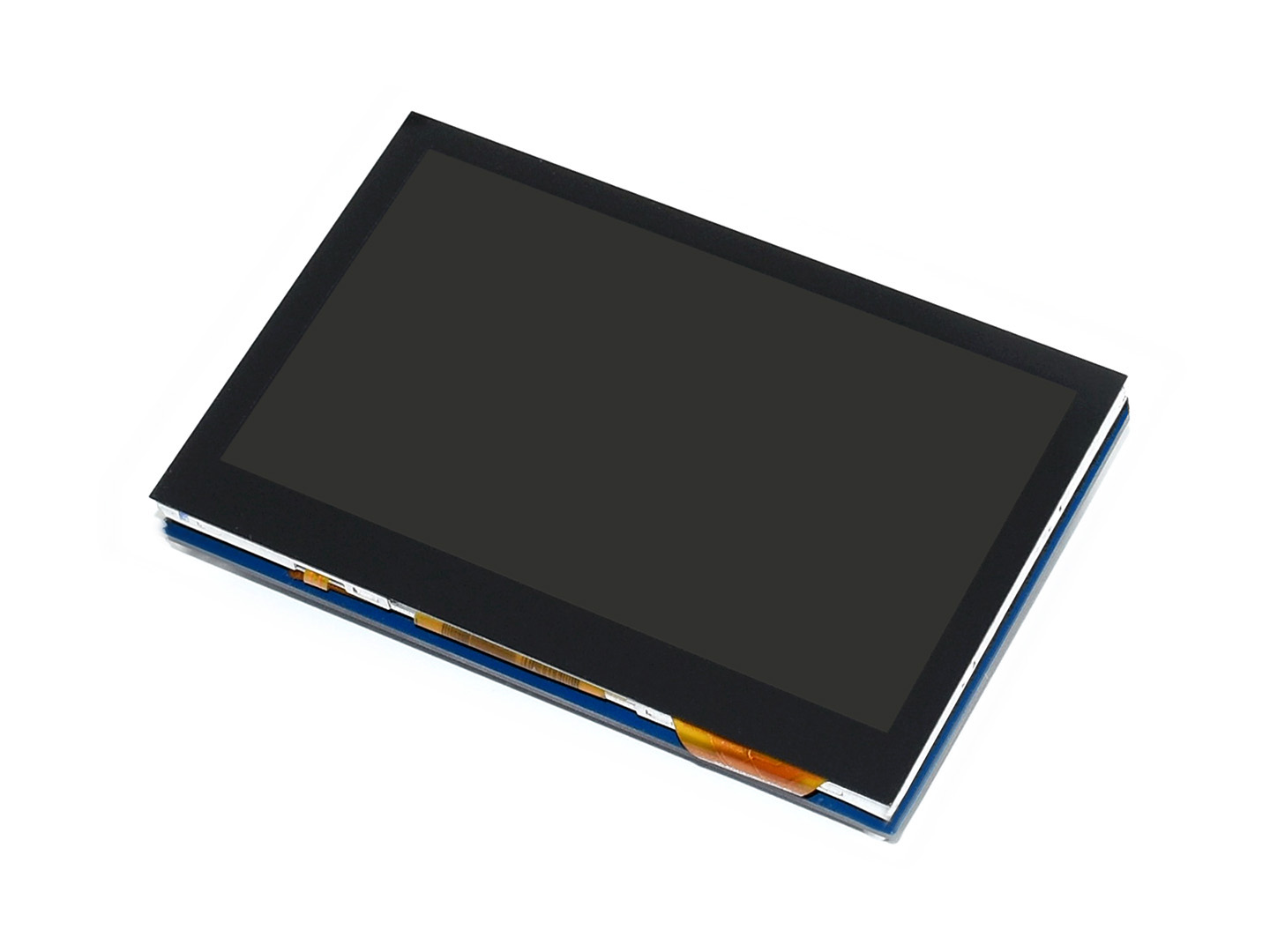

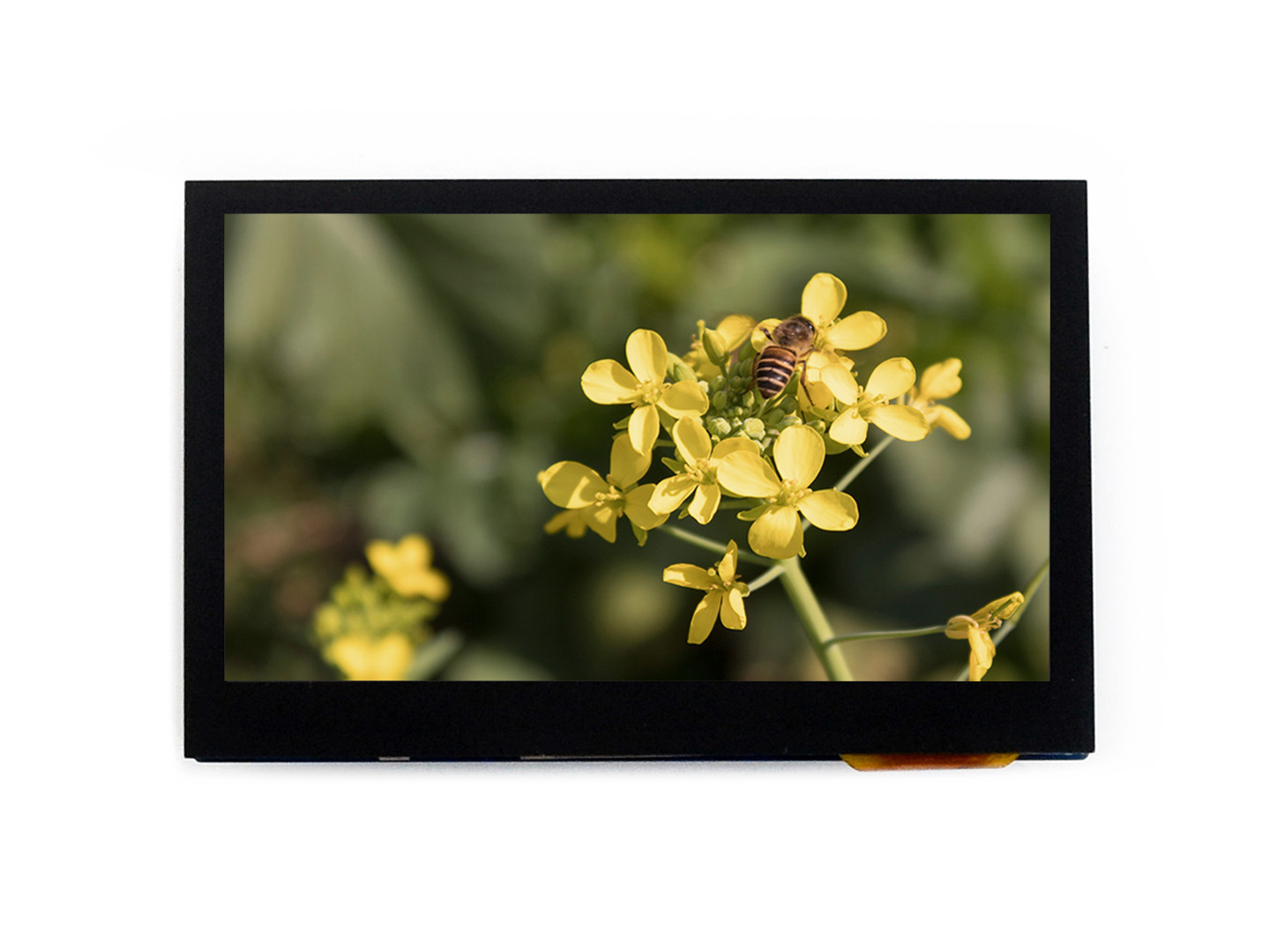

Dies ist ein Multicolor-Grafik-LCD-Display mit 4,3 Zoll Diagonale und 800x480 Pixeln.
Es kann über die 24-Bit-RGB-Schnittstelle 16.777.216 Farben anzeigen und unterstützt bis zu 5-Punkt-Kapazitivtouch über die I2C-Schnittstelle.
Eigenschaften
- 4,3-Zoll-Kapazitivtouch-Display, 800x480 Auflösung
- Kapazitive Touch-Panels am I2C-Bus, 5-Punkt-Touch-Steuerung, mit Touch-Interrupt
- 24-Bit-RGB-Display-Schnittstelle, 16.777.216 Farben, schnelles Aktualisieren
- Inklusive Entwicklungsressourcen und Handbuch (Beispiele für STM32F4 / STM32F7)
Hauptparameter
| LCD-Typ | IPS |
|---|---|
| LCD-Schnittstelle | 24-Bit RGB |
| Touchscreen-Schnittstelle | I2C |
| Anzeigefarben | 16.777.216 |
| Touch-Controller | GT911 |
| Anzeigegröße (mm) | 95,04 (B) × 53,86 (H) |
| Pitch (mm) | 0,1188 (B) × 0,1122 (H) |
| Hintergrundbeleuchtung | LED |
| Auflösung | 800 × 480 (Pixel) |
| Versorgungsspannung | 5V |
| Logikpegel | 3,3V |

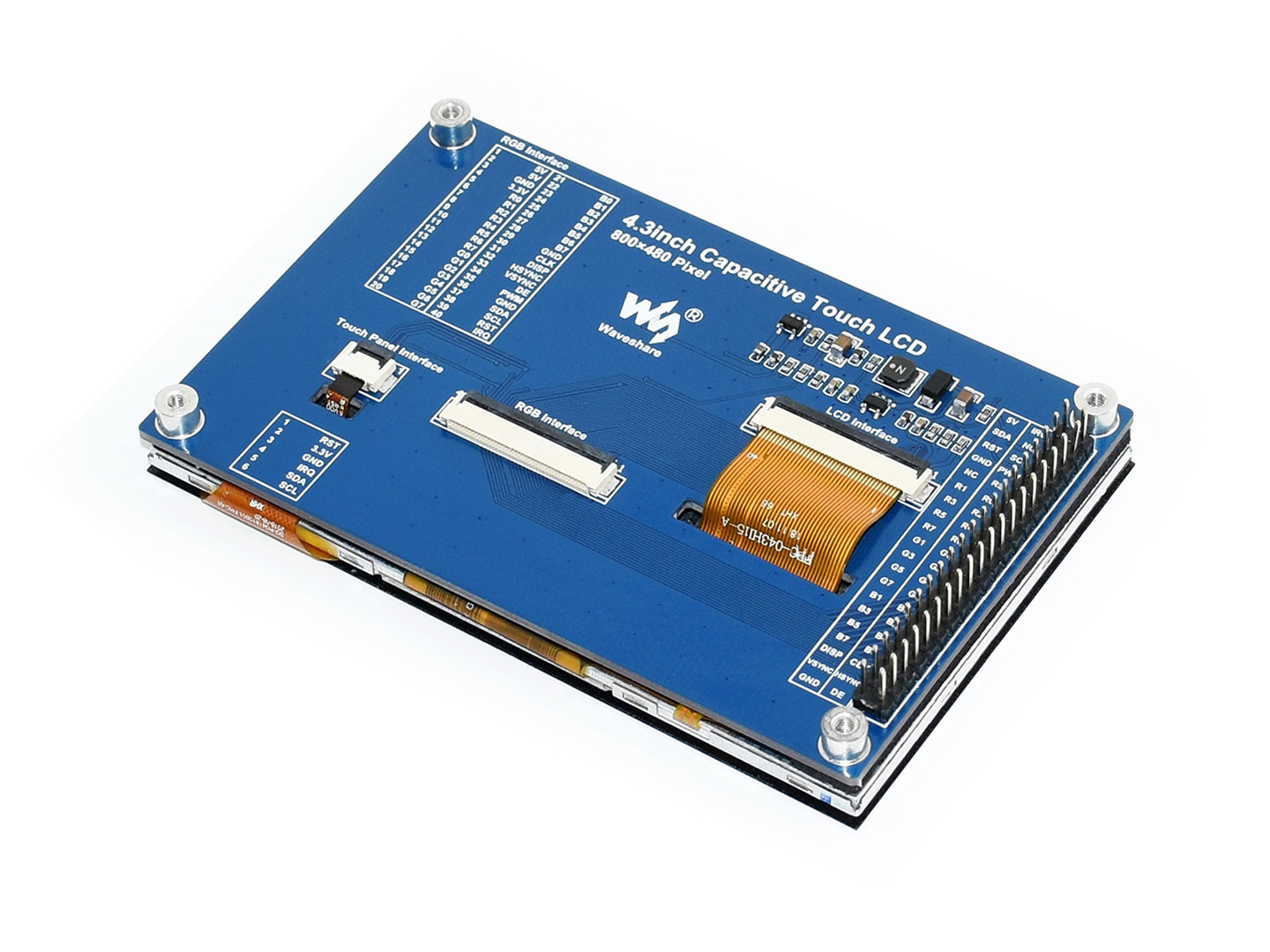

Schnittstellenbelegung
| SYMBOL | BESCHREIBUNG | TYP | FUNKTION |
|---|---|---|---|
| 5V | Versorgungsspannung | Stromversorgung | 5V |
| GND | Masse | GND | |
| 3.3V | Versorgungsspannung | 3,3V | |
| R0~R7 | Datenleitung | Eingang | Rotdaten |
| G0~G7 | Datenleitung | Eingang | Gründaten |
| B0~B7 | Datenleitung | Eingang | Blaudaten |
| CLK | LCD-Takt | Eingang | LCD-Taktsignal |
| DISP | Hintergrundbeleuchtung ein/aus | Eingang | Hintergrundbeleuchtung ein/aus |
| HSYNC | Horizontale Synchronisation | Eingang | Horizontales Synchronisationssignal |
| VSYNC | Vertikale Synchronisation | Eingang | Vertikales Synchronisationssignal |
| DE | Steuermodusauswahl | Eingang | DE=0: SYNC-Modus DE=1: DE-Modus |
| PWM | Helligkeitsregelung der Hintergrundbeleuchtung | Eingang | PWM-Signal zur Helligkeitsregelung |
| GND | Masse | Stromversorgung | GND |
| SDA | I2C-Daten | Ausgang/Eingang | I2C-Datenpin, Lese-/Schreibdaten |
| SCL | I2C-Takt | Eingang | I2C-Taktpin |
| RST | Reset | Eingang | Touch-Controller zurücksetzen |
| IRQ | Interrupt | Ausgang | Externer Touch-Interrupt |
Außenmaße
Entwicklungsressourcen
Wiki : www.waveshare.com/wiki/4.3inch_Capacitive_Touch_LCD
Kompatibilität
Der Onboard-Pinheader ist kompatibel mit den folgenden Produkten (nicht ausschließlich):

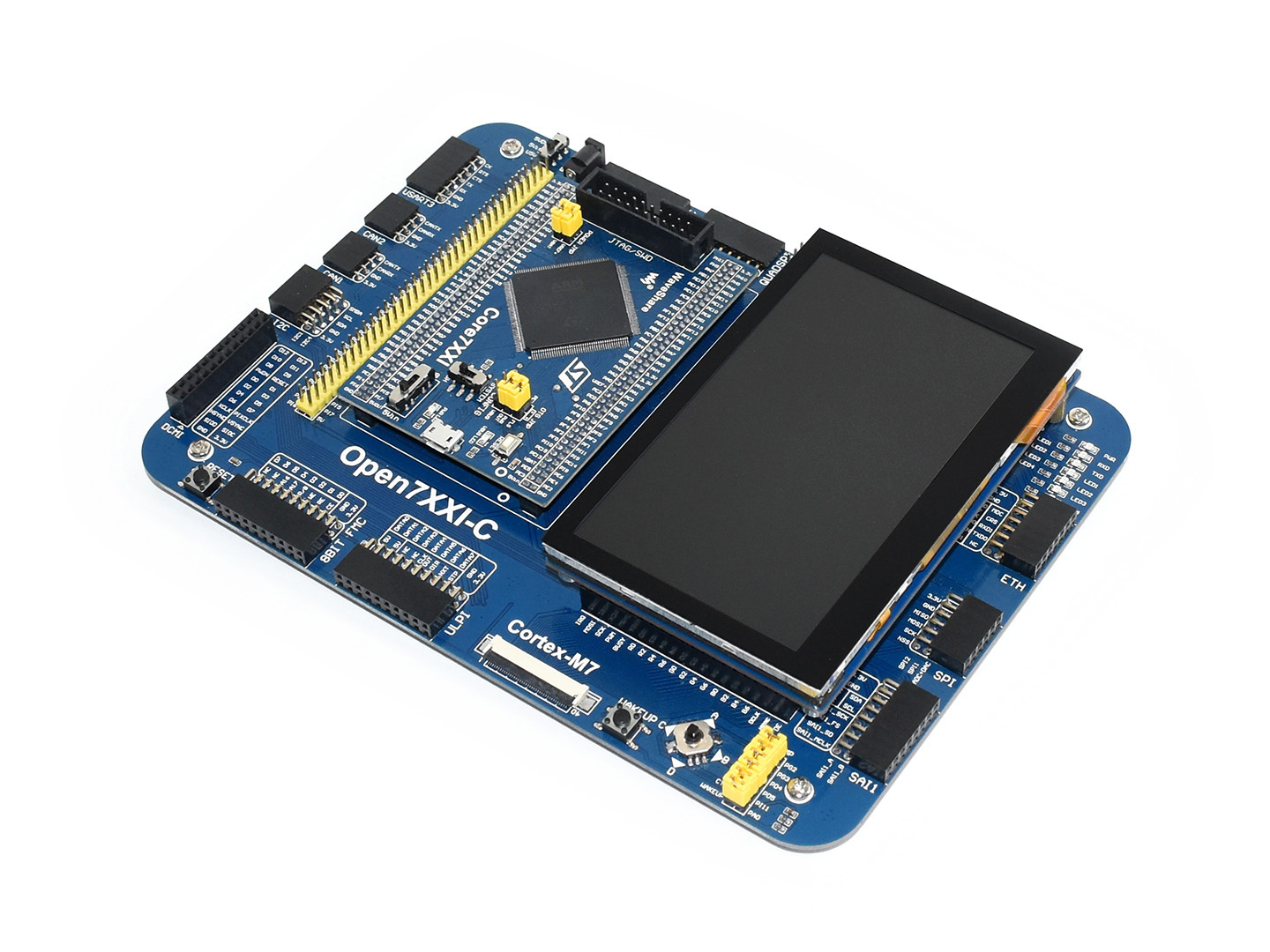

Der Onboard-Pinheader ist kompatibel mit und kann direkt in die folgenden Produkte eingesteckt werden:
Die RGB-Schnittstelle ist kompatibel mit den folgenden Produkten:
- 7inch Capacitive Touch LCD (D)
- 7inch Capacitive Touch LCD (E)
- 7inch Capacitive Touch LCD (F)
- 7inch Capacitive Touch LCD (G)
- 10.1inch Capacitive Touch LCD (D)
Auswahlführer
| Teilenummer | Touchpanel-Typ | Auflösung | LCD-Datenschnittstelle | Touch-Controller | Für den Einsatz mit |
|---|---|---|---|---|---|
| 4.3inch Capacitive Touch LCD | Kapazitiv | 800x480 | 24PIN RGB | GT911 | MCU mit LCD-Controller |
| 7inch Capacitive Touch LCD (C) | Kapazitiv | 800x480 | 16PIN | GT911 | MCU ohne LCD-Controller |
| 7inch Capacitive Touch LCD (F) | Kapazitiv | 1024x600 | 24PIN RGB | GT911 | MCU mit LCD-Controller |
| 7inch Capacitive Touch LCD (G) | Kapazitiv | 800x480 | 24PIN RGB | GT911 | MCU mit LCD-Controller |
| 10.1inch Capacitive Touch LCD (D) | Kapazitiv | 1024x600 | 24PIN RGB/LVDS | FT5406 | MCU mit LCD-Controller |
Lieferumfang
- 4.3inch Capacitive Touch LCD x1
- 40-poliges FFC (kontaktierte gegenüberliegende Seite) x1
- Schraubenpackung (4 Stück) x1
