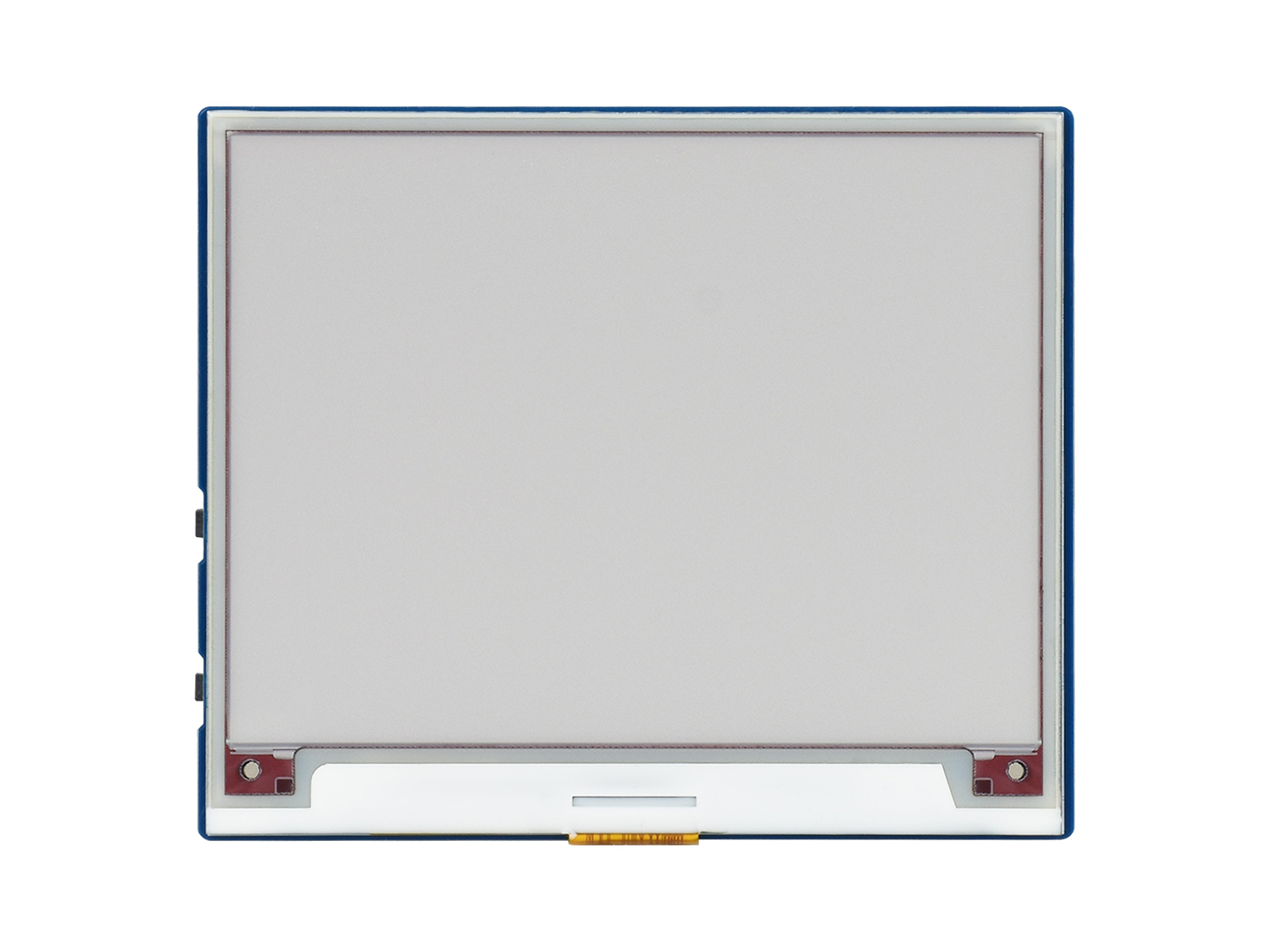

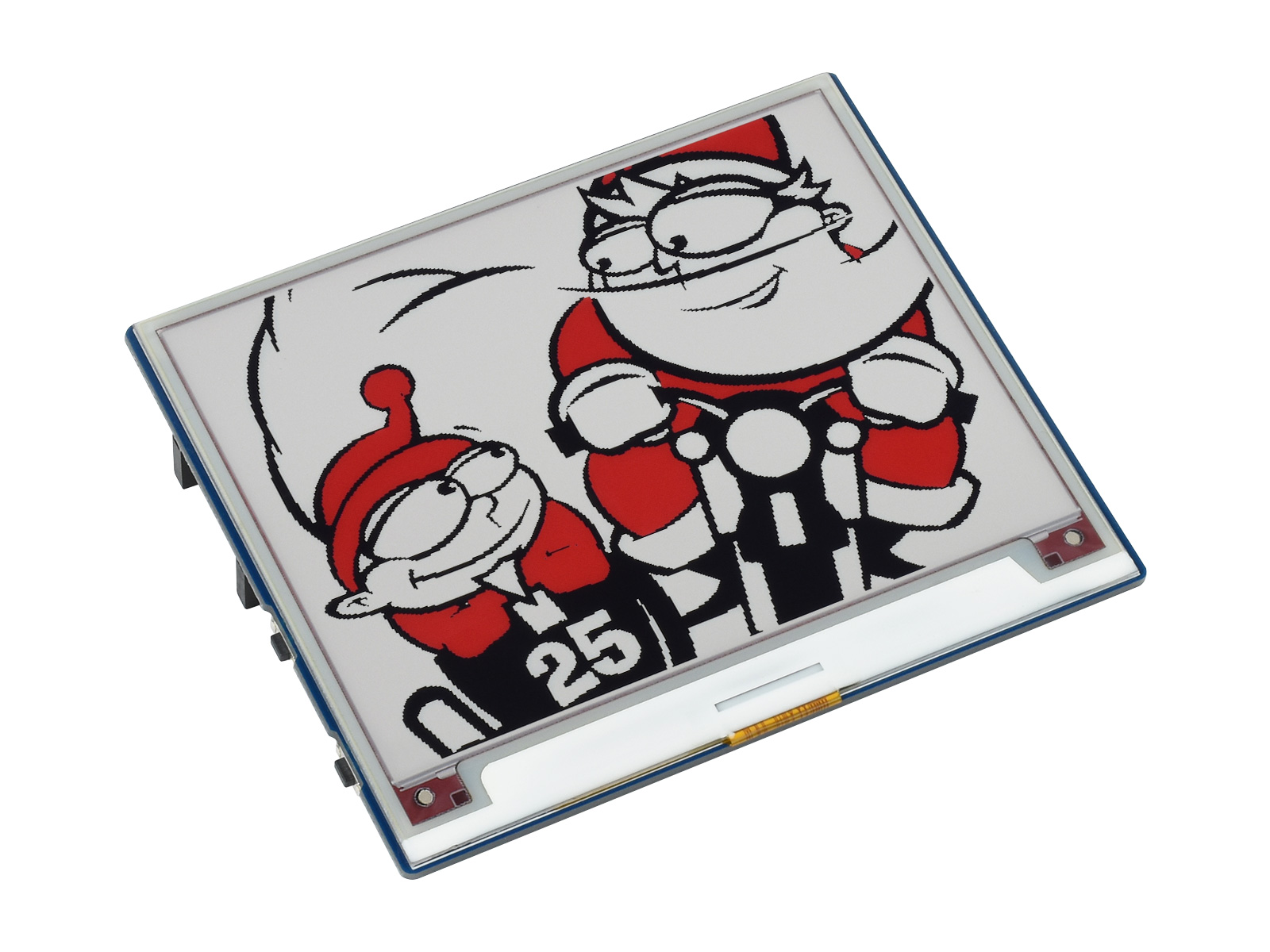

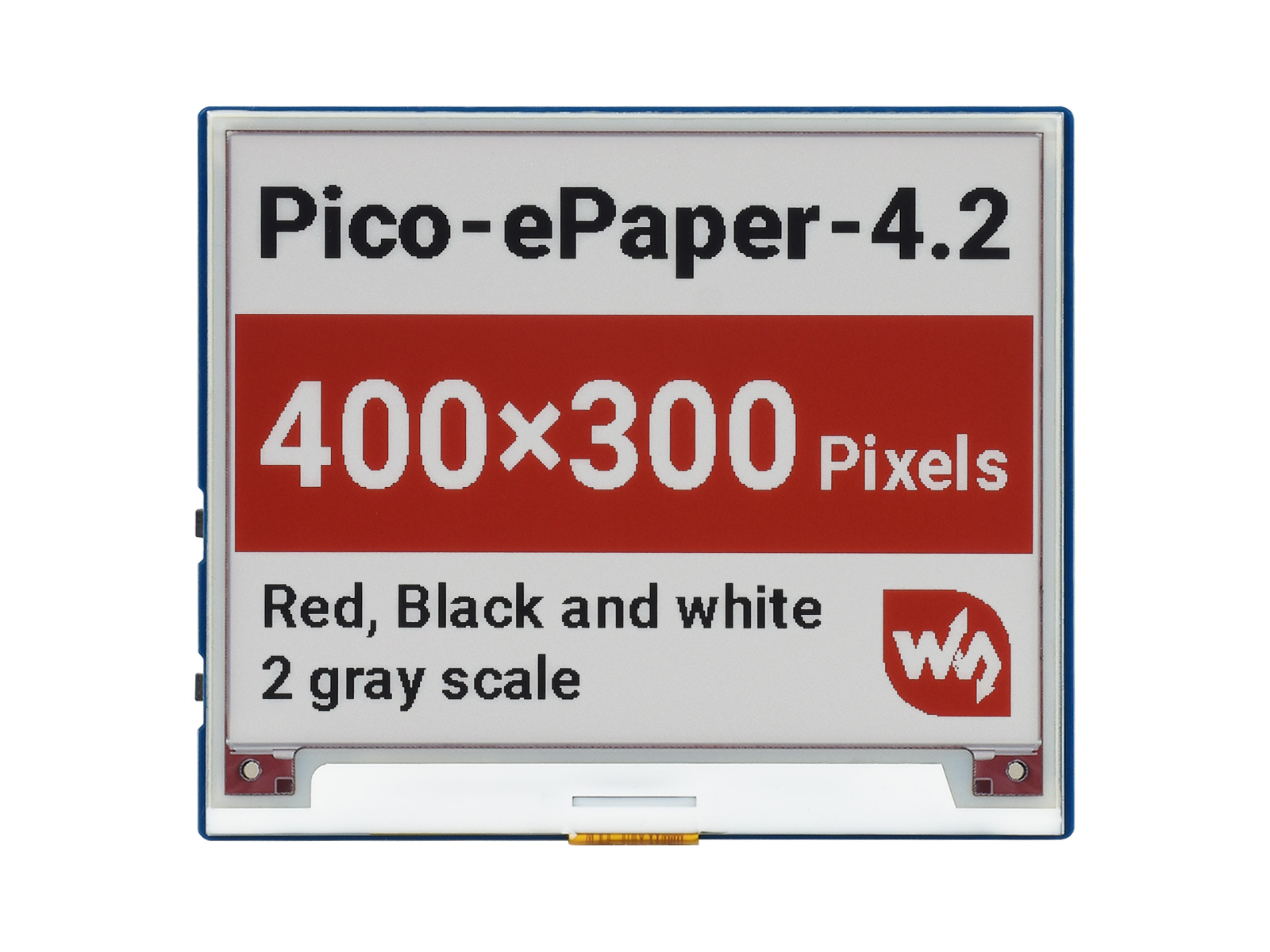

4,2-Zoll E-Paper E-Ink Displaymodul (B) für Raspberry Pi Pico, 400×300, Rot/Schwarz/Weiß, SPI
38,07 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "4,2-Zoll E-Paper E-Ink Displaymodul (B) für Raspberry Pi Pico, 400×300, Rot/Schwarz/Weiß, SPI"
Kurzbeschreibung: 4,2-Zoll E-Paper E-Ink Display-Modul (B) für Raspberry Pi Pico, 400×300 Pixel, Rot/Schwarz/Weiß, SPI-Schnittstelle
Niedriger Stromverbrauch, großer Betrachtungswinkel, papierähnlicher Effekt ohne Stromversorgung
Ideal für Preisschilder, Regaletiketten, industrielle Instrumente...
- Größe
4,2" - Auflösung
400×300 - Betrachtungswinkel
>170° - Anzeigefarbe
Rot/Schwarz und Weiß - Graustufen
2
SPIAnzeigepanel
E-PaperErfahrung
PapierähnlichAngenehmes Lesen
Augenschutz, kein BlaulichtUmgebung
Umgebungslicht erforderlichAnzeigetyp
Passiv reflektierendStromverbrauch
Ultra-niedrigAnzeigedauer
Bleibt ohne Strom erhalten- Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch bei Stromausfall lange bei
- Ultra-niedriger Stromverbrauch, Strom wird im Grunde nur zum Aktualisieren benötigt
- SPI-Schnittstelle, benötigt minimale IO-Pins
- Onboard-Spannungswandler, kompatibel mit 3,3V / 5V MCUs
- 2x Benutzer-Tasten für einfache Interaktion
- Liefert mit Entwicklungsressourcen und Handbuch (Raspberry Pi Pico C/C++ und MicroPython-Beispiele)
| Betriebsspannung | 3,3V/5V | Anzeigefarbe | Rot, Schwarz, Weiß |
|---|---|---|---|
| Auflösung | 400×300 Pixel | Graustufen | 2 |
| Schnittstelle | 3-Draht-SPI, 4-Draht-SPI | Betrachtungswinkel | >170° |
| Teilaktualisierungszeit | N/A | Vollaktualisierungszeit | 15s |
| Außenabmessungen | 93,5 × 78,5mm | Anzeigegröße | 84,8 × 63,6mm |
| Aktualisierungsleistung | 26,4mW (typ.) | Standby-Strom | <0,01uA (fast keiner) |
| Pitch | 0,212 × 0,212mm |
E-Paper-Displays nutzen Mikrokapsel-Elektrophorese-Technologie zur Anzeige. Das Prinzip ist: Geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind, bewegen sich zu den Seiten der Mikrokapsel, wenn ein elektrisches Feld angelegt wird, wodurch die Mikrokapsel durch Reflexion von Umgebungslicht sichtbar wird, genau wie bei herkömmlichem gedrucktem Papier. E-Paper-Displays zeigen Bilder/Texte klar unter Lampenlicht oder natürlichem Licht, benötigen keine Hintergrundbeleuchtung und verfügen über einen Betrachtungswinkel von fast bis zu 180°. Sie werden aufgrund ihres papierähnlichen Effekts normalerweise als E-Reader verwendet.

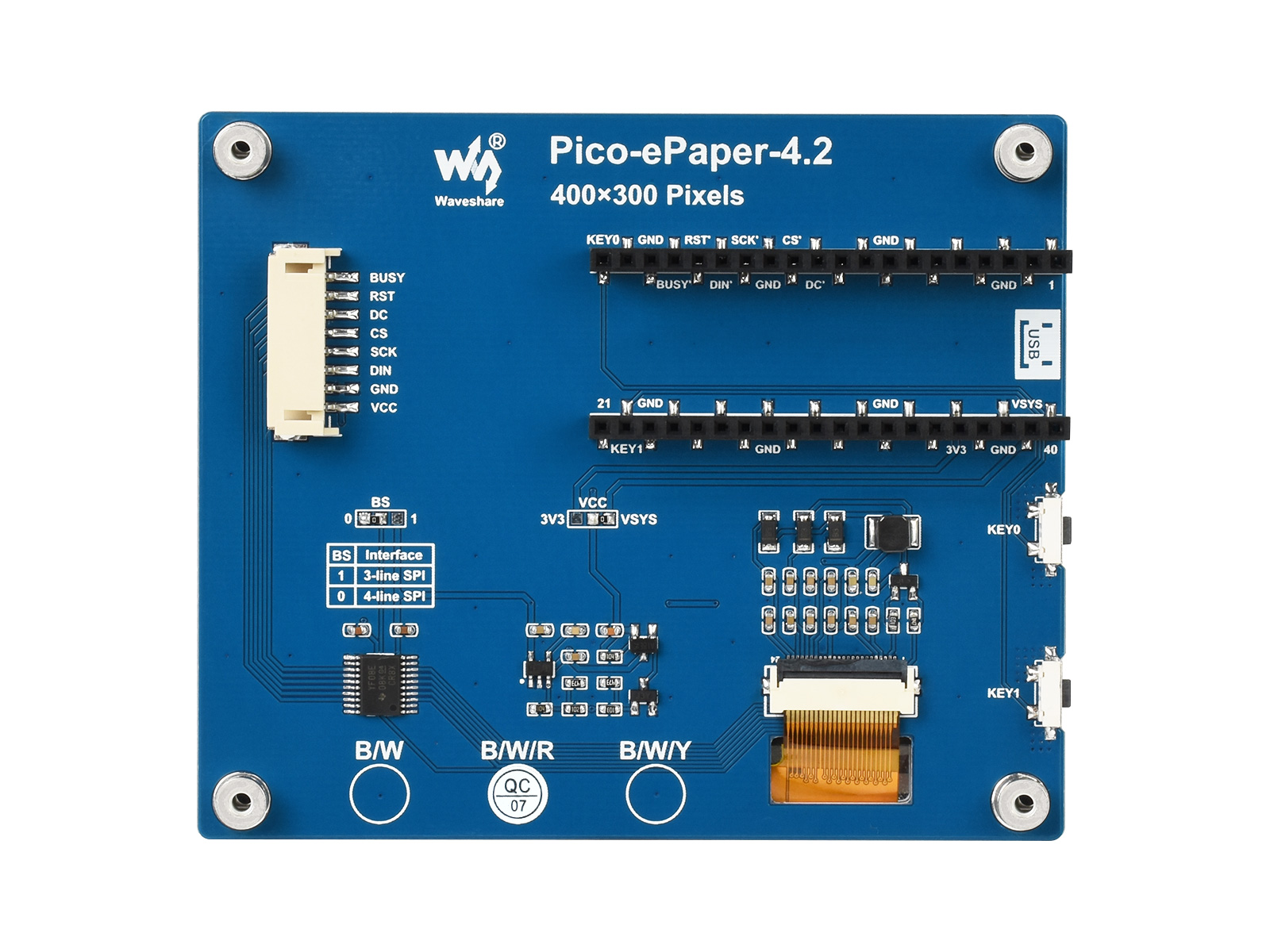

Onboard-Buchsenleiste zum direkten Anbringen an Raspberry Pi Pico 2x Benutzer-Tasten für einfache Interaktion
zur Verwendung mit anderen Controller-Boards wie Raspberry Pi/Jetson Nano/Arduino/STM32
| VCC | 3,3V/5V |
| GND | Masse |
| DIN | SPI MOSI-Pin |
| SCK | SPI SCK-Pin |
| CS | SPI Chip-Auswahl, low aktiv |
| DC | Daten-/Befehlsauswahl (high für Daten, low für Befehl) |
| RST | Externer Reset, low aktiv |
| BUSY | Busy-Statusausgabe |
kompatibel mit 3,3V / 5V MCUs
Geeignet für Preisschilder, Asset-/Geräteetiketten, Regaletiketten, Konferenznamensschilder...
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
| Teilenummer | Farben | Graustufen | Auflösung | Anzeigegröße (mm) | Vollaktualisierungszeit (s) | Teilaktualisierung1 | Merkmale | Schnittstelle |
|---|---|---|---|---|---|---|---|---|
| Pico-ePaper-2.13 | Schwarz, Weiß | 2 | 250 × 122 | 48,55 × 23,70 | 2 | √ | SPI | |
| Pico-ePaper-2.13-B | Rot, Schwarz, Weiß | 2 | 250 × 122 | 48,55 × 23,71 | 15 | SPI | ||
| Pico-ePaper-2.13-D | Schwarz, Weiß | 2 | 212 × 104 | 48,55 × 23,71 | 2 | √ | Flexibel | SPI |
| Pico-ePaper-2.66 | Schwarz, Weiß | 2 | 296 × 152 | 60,088 × 30,704 | 5 | √ | SPI | |
| Pico-ePaper-2.66-B | Rot, Schwarz, Weiß | 2 | 296 × 152 | 60,088 × 30,704 | 15 | SPI | ||
| Pico-ePaper-2.7 | Schwarz, Weiß | 4 | 264 × 176 | 57,288 × 38,192 | 6 | √ | Tasten | SPI |
| Pico-ePaper-2.9 | Schwarz, Weiß | 4 | 296 × 128 | 66,89 × 29,05 | 3 | √ | SPI | |
| Pico-ePaper-2.9-B | Rot, Schwarz, Weiß | 2 | 296 × 128 | 66,90 × 29,06 | 15 | SPI | ||
| Pico-ePaper-2.9-D | Schwarz, Weiß | 2 | 296 × 128 | 66,90 × 29,06 | 2 | √ | Flexibel | SPI |
| Pico-CapTouch-ePaper-2.9 | Schwarz, Weiß | 4 | 296 × 128 | 66,89 × 29,05 | 3 | √ | Touch | SPI |
| Pico-ePaper-3.7 | Schwarz, Weiß | 4 | 480 × 280 | 81,12 × 47,32 | 3 | √ | SPI | |
| Pico-ePaper-4.2 | Schwarz, Weiß | 4 | 400 × 300 | 84,8 × 63,6 | 5 | √ | Tasten | SPI |
| Pico-ePaper-4.2-B | Rot, Schwarz, Weiß | 2 | 400 × 300 | 84,8 × 63,6 | 15 | Tasten | SPI | |
| Pico-ePaper-5.65 | 7-Farben | 2 | 600 × 448 | 114,9 × 85,8 | <35 | Farbig | SPI | |
| Pico-ePaper-5.83 | Schwarz, Weiß | 2 | 648 × 480 | 119,232 × 88,320 | 5 | SPI | ||
| Pico-ePaper-5.83-B | Rot, Schwarz, Weiß | 2 | 648 × 480 | 119,232 × 88,320 | 20 | SPI | ||
| Pico-ePaper-7.5 | Schwarz, Weiß | 4 | 800 × 480 | 163,2 × 97,92 | 4 | √ | SPI | |
| Pico-ePaper-7.5-B | Rot, Schwarz, Weiß | 2 | 800 × 480 | 163,2 × 97,92 | 26 | SPI |
- Die Teilaktualisierung des Displays dauert in der Regel etwa 0,3s
Lieferumfang
- Pico-ePaper-4.2-B x1
- PH2.0 8PIN Kabel 20cm x1
- Abstandshalter-Pack x1
