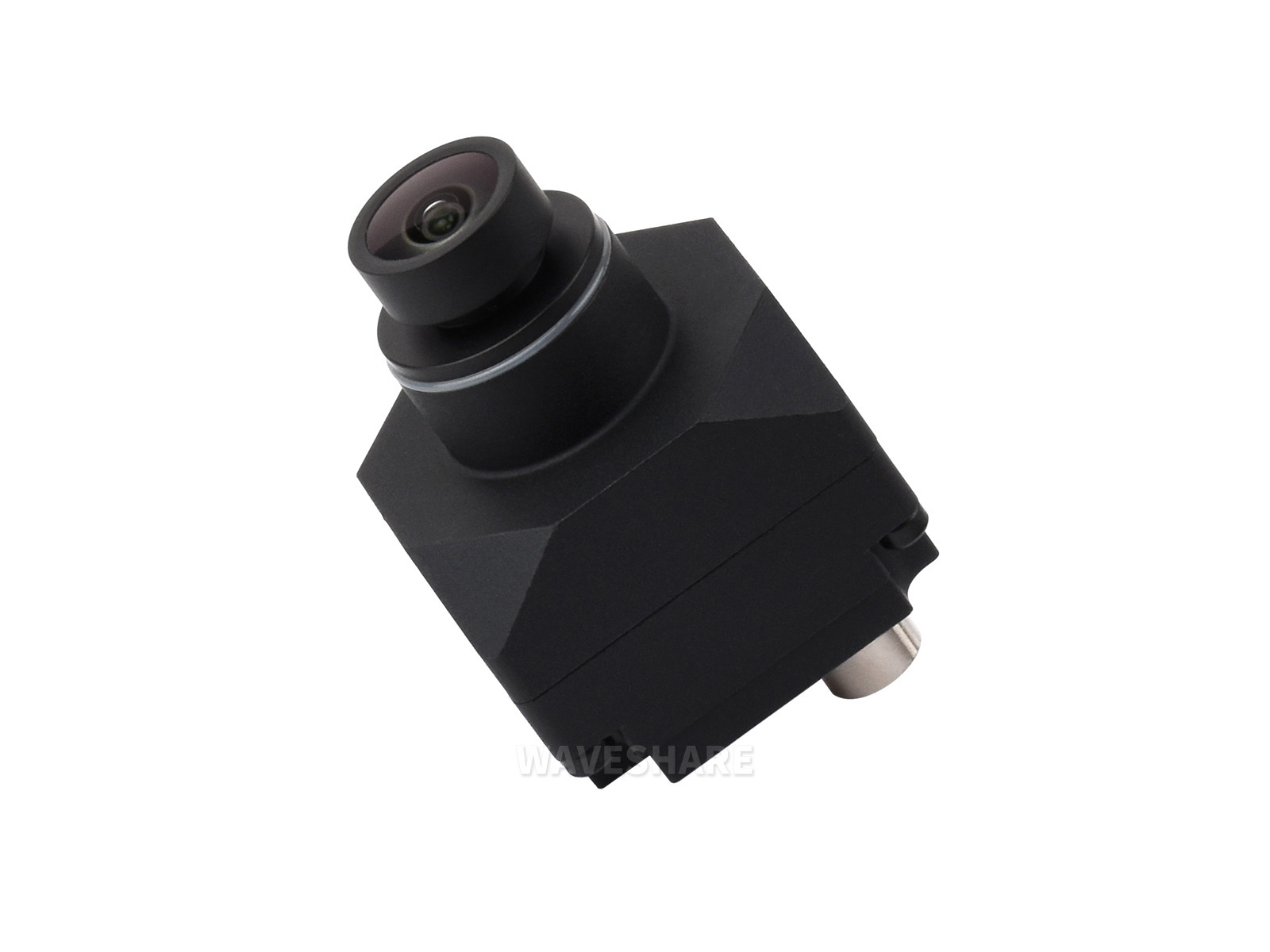

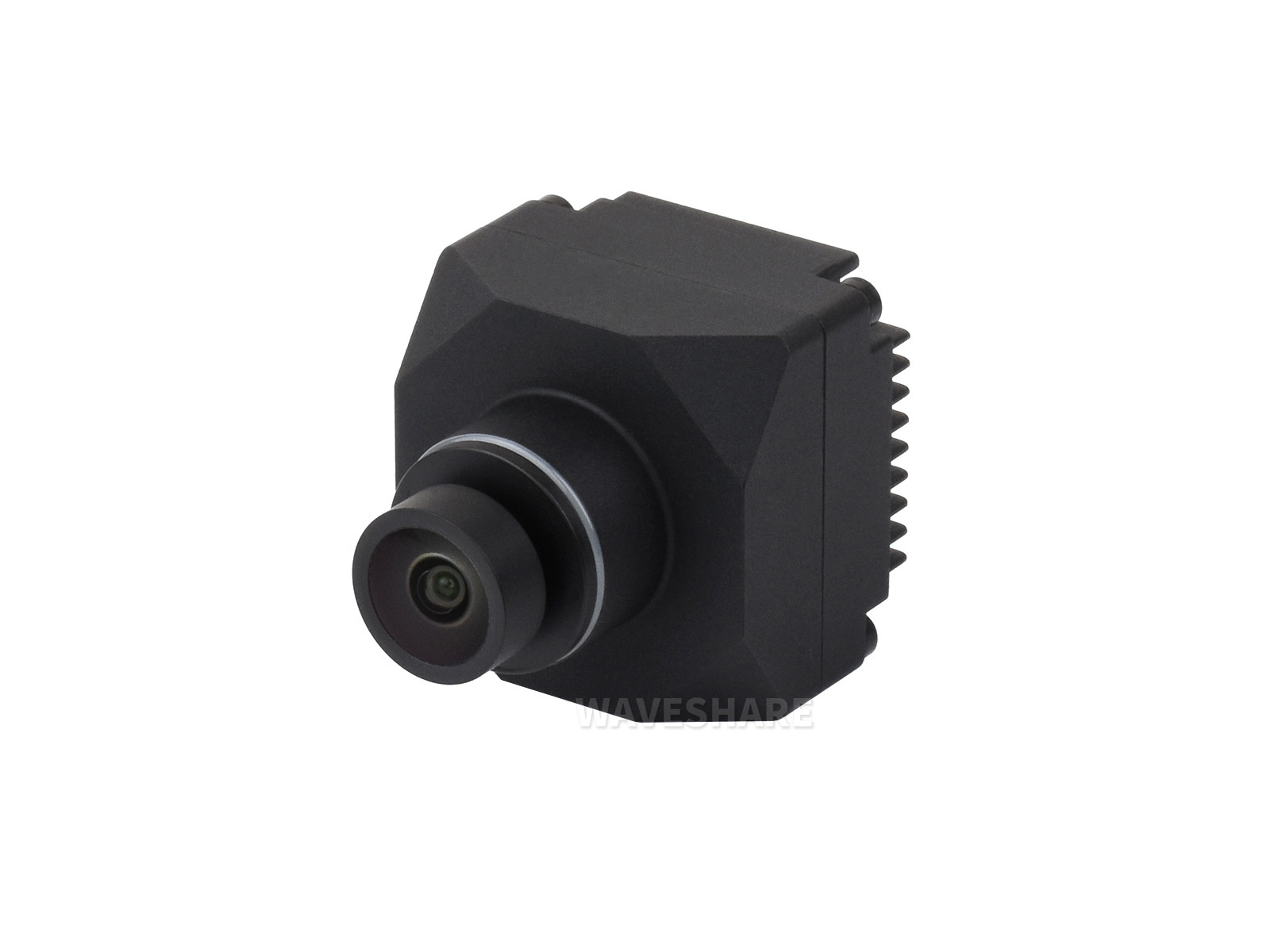

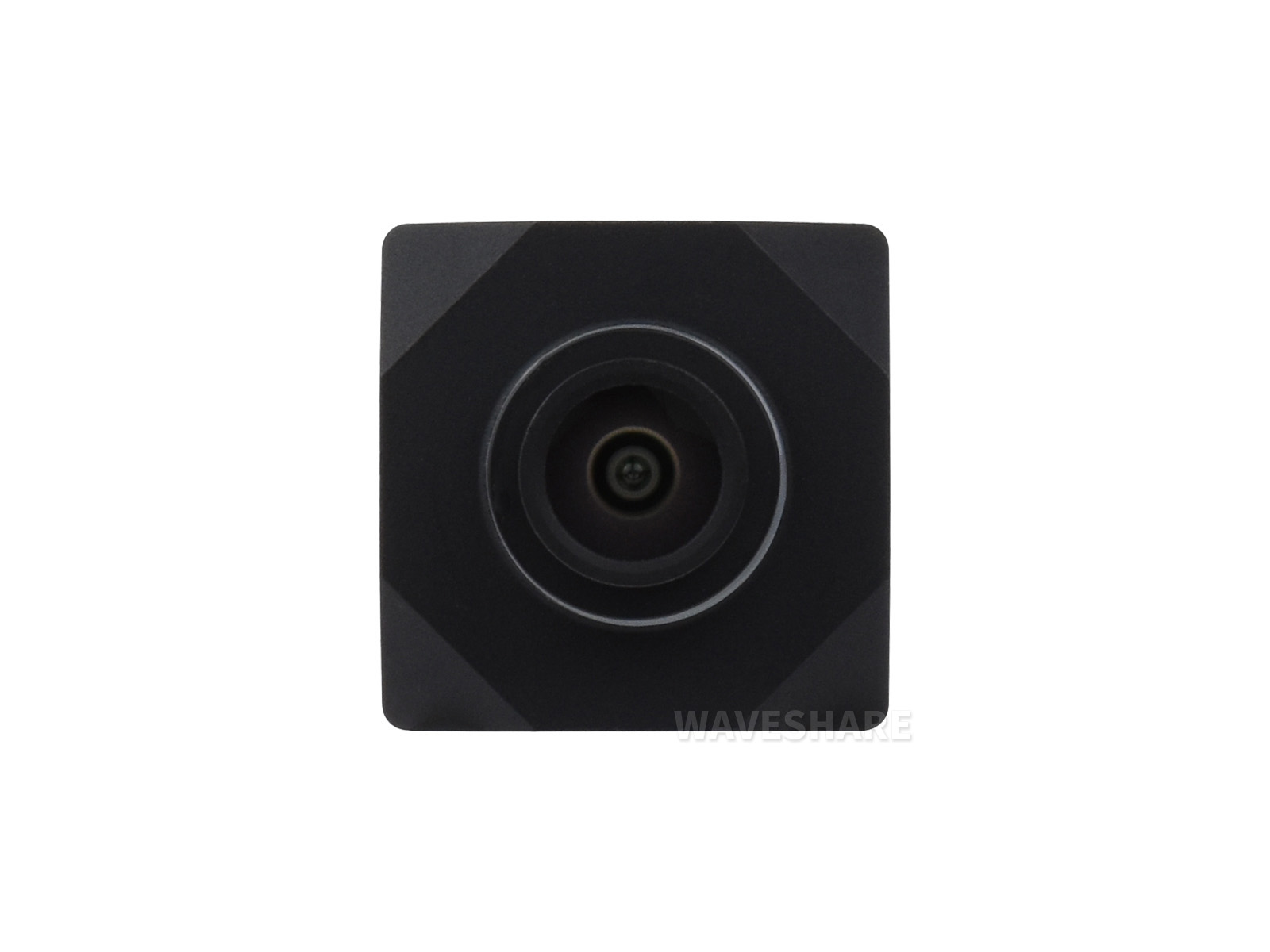

3MP ISX031 Bildsensor GMSL Kameramodul, Rolling Shutter, IP67 Schutzart, langlebiger
Produktinformationen "3MP ISX031 Bildsensor GMSL Kameramodul, Rolling Shutter, IP67 Schutzart, langlebiger"
3MP | ISX031 Bildsensor | GMSL2-Kommunikationsprotokoll
DieISX031-GMSL-Camera-Hxx-Modulserie basiert auf dem ISX031 CMOS-Bildsensor in Automobilqualität, integriert einen leistungsstarken Bildsignalprozessor und einen Maxim GMSL2-Serializer (MAX96717) und bietet eine stabile und zuverlässige Bildaufnahme-Lösung für Automobil- und intelligente Wahrnehmungsanwendungen. Das Modul verfügt über einen ultra-hohen Dynamikbereich von bis zu 120 dB, der eine klare Bildaufnahme auch bei direkter starker Sonneneinstrahlung und unter hochkontrastigen Lichtverhältnissen ermöglicht. Es bietet auch eine hervorragende Rauschunterdrückung und verbessert die Bildqualität in lichtarmen und Nachtszenarien erheblich. Das optische System verfügt über mehrere asphärische Vollglaslinsen, die Verzerrungen und optische Aberrationen effektiv unterdrücken, um in komplexen und dynamischen Anwendungsszenarien stets scharfe und klare Bilder zu gewährleisten. Eingebauter ISP-Bildverarbeitungschip, der eine Echtzeit-Bildoptimierung unterstützt, einschließlich intelligenter Rauschunterdrückung, Farbkalibrierung und anderer Funktionen, zur Verbesserung der Bildkonsistenz und -stabilität. Mit einem wasserdichten Strukturdesign ist dieses Kameramodul ideal für anspruchsvolle Außen- und Automobilumgebungen und wird häufig in intelligentem Fahren, ADAS und automatisierten Wahrnehmungssystemen eingesetzt.
| * Für Anfragen zu den Versionen ISX031-GMSL-Camera-H60 und ISX031-GMSL-Camera-H120 kontaktieren Sie bitte unseren Vertrieb für weitere Informationen. | |||||
| Kameramodell | ISX031-GMSL-Camera-H60* | ISX031-GMSL-Camera-H100 | ISX031-GMSL-Camera-H120* | ISX031-GMSL-Camera-H190 | |
|---|---|---|---|---|---|
| Sensor | Modell | 2,95MP ISX031 RGGB | |||
| Auflösung | 1920 × 1536 | ||||
| CMOS-Größe | 1/2,4 Zoll | ||||
| Pixelgröße | 3,0 µm × 3,0 µm | ||||
| Kamera | Sichtfeld (H × V) | 64,9° × 50,6° | 100,0° × 78,5° | 118,54° × 91,56° | 197,0° × 162,3° |
| Brennweite | 5,3 mm | 3,47 mm | 3,02 mm | 1,14 mm | |
| Blende | 2,0 | 1,8 | 1,8 | 2,0 | |
| ISP | Eingebaut | ||||
| Bildwiederholrate | 1920 × 1536 bei 30 fps (typisch) | ||||
| Dynamikbereich | 120 dB | ||||
| Ausgabeformat | YUV422 bei 8 Bit | ||||
| Serializer | Modell | MAXIM MAX96717 | |||
| I2C-Adresse | 0x80 (8-Bit-Adresse) | ||||
| GMSL2-Rate | 6 Gbps | ||||
| Kamera-Schnittstelle | GMSL2 (Amphenol Fakra Z-Coded-Stecker) | ||||
| Betriebsspannung | 9 ~ 12 V PoC | ||||
| Betriebstemperatur | -40 °C ~ 85 °C | ||||
| Schutzart | IP67 | ||||
* Nur zur Referenz, das Jetson Orin NX Kit und die GMSL-Kamera-Erweiterungsplatine sind NICHT im Lieferumfang enthalten. Bitte prüfen Sie den Lieferumfang für die detaillierte Teileliste.
Lieferumfang
ISX031-GMSL-Camera-H100
- ISX031-GMSL-Camera-H100 x1
- Fakra-Dual-Female-Cable-174-2M x1
ISX031-GMSL-Camera-H190
- ISX031-GMSL-Camera-H190 x1
- Fakra-Dual-Female-Cable-174-2M x1
