3,7-Zoll-e-Paper-e-Ink-Display-HAT-für-Raspberry-Pi, 480×280, Schwarz/Weiß, 4 Graustufen, SPI
34,50 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL18057
Produktinformationen "3,7-Zoll-e-Paper-e-Ink-Display-HAT-für-Raspberry-Pi, 480×280, Schwarz/Weiß, 4 Graustufen, SPI"
Kurzbeschreibung: 3,7-Zoll E-Paper E-Ink Display HAT für Raspberry Pi, 480×280 Pixel, Schwarz/Weiß, 4 Graustufen, SPI-Schnittstelle
3,7-Zoll E-Paper E-Ink Display HAT für Raspberry Pi, 480×280 Pixel, Schwarz/Weiß, 4 Graustufen, SPI-Schnittstelle

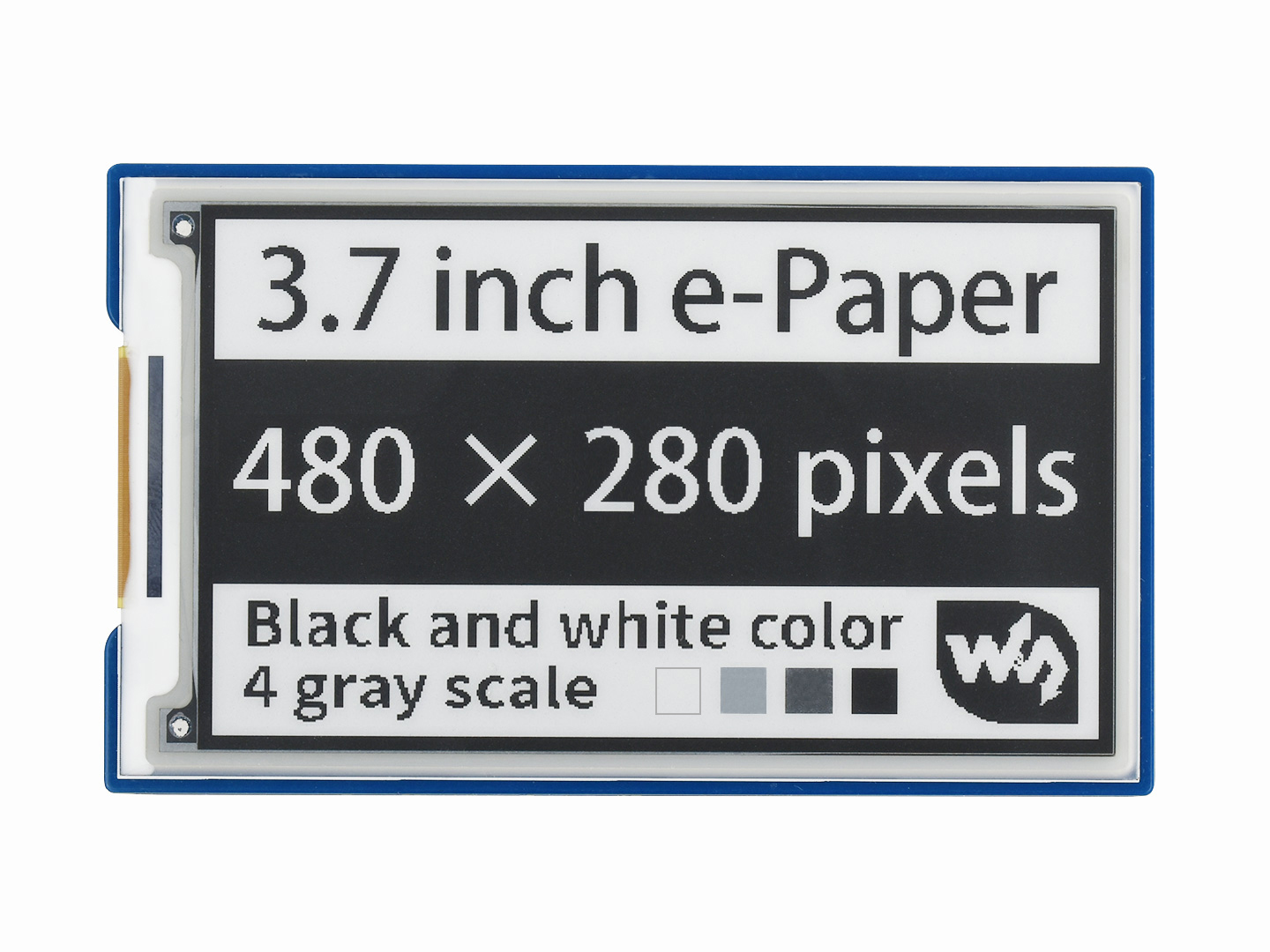

3,7" E-Paper HAT für Raspberry Pi
Unterstützung für Teilaktualisierung, geringer Stromverbrauch, großer Betrachtungswinkel, papierähnlicher Effekt
Ideal für Preisschilder, Regaletiketten, industrielle Instrumente...
- Größe
3,7" - Auflösung
480×280 - Betrachtungswinkel
>170° - Anzeigefarbe
Schwarz und Weiß - Graustufen
4
SPIAnzeigepanel
E-PaperErfahrung
PapierähnlichUmgebung
Umgebungslicht erforderlichAnzeigetyp
Passiv reflektierendAktualisierung
Unterstützung für TeilaktualisierungMerkmale auf einen Blick
- Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch nach dem Ausschalten lange bei
- Extrem geringer Stromverbrauch, im Wesentlichen wird nur Strom für die Aktualisierung benötigt
- Standard Raspberry Pi 40PIN GPIO-Erweiterungsstecker, unterstützt Raspberry Pi-Seriengeräte, Jetson Nano
- SPI-Schnittstelle, zur Verbindung mit Controller-Boards wie Raspberry Pi/Jetson Nano/Arduino/STM32 usw.
- Onboard-Spannungswandler, kompatibel mit 3,3V / 5V MCUs
- Liefert mit Entwicklungsressourcen und Handbuch (Schaltplan der Treiberplatine, Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32)
Spezifikationen
| Betriebsspannung | 3,3V/5V | Graustufen | 4 |
|---|---|---|---|
| Schnittstelle | 3-Draht-SPI, 4-Draht-SPI | Teilaktualisierungszeit | 0,3s |
| Außenabmessungen | 58,0 × 96,5mm | Vollaktualisierungszeit | 3s |
| Anzeigegröße | 47,32 × 81,12mm | Aktualisierungsleistung | 50mW (typ.) |
| Pitch | 0,169 × 0,169mm | Standby-Strom | <0,01uA (fast keiner) |
| Auflösung | 480 × 280 Pixel | Betrachtungswinkel | >170° |
| Anzeigefarbe | Schwarz, Weiß |
Vorteile von EINK
E-Paper-Displays nutzen die Mikrokapsel-Elektrophorese-Technologie zur Anzeige. Das Prinzip ist: Geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind, bewegen sich an die Seiten der Mikrokapsel, wenn ein elektrisches Feld angelegt wird, wodurch die Mikrokapsel durch Reflexion von Umgebungslicht sichtbar wird, genau wie bei herkömmlichem gedrucktem Papier. E-Paper-Displays zeigen Bilder/Texte unter Lampenlicht oder natürlichem Licht klar an, benötigen keine Hintergrundbeleuchtung und verfügen über einen Betrachtungswinkel von fast bis zu 180°. Sie werden aufgrund ihres papierähnlichen Effekts normalerweise als E-Reader verwendet.

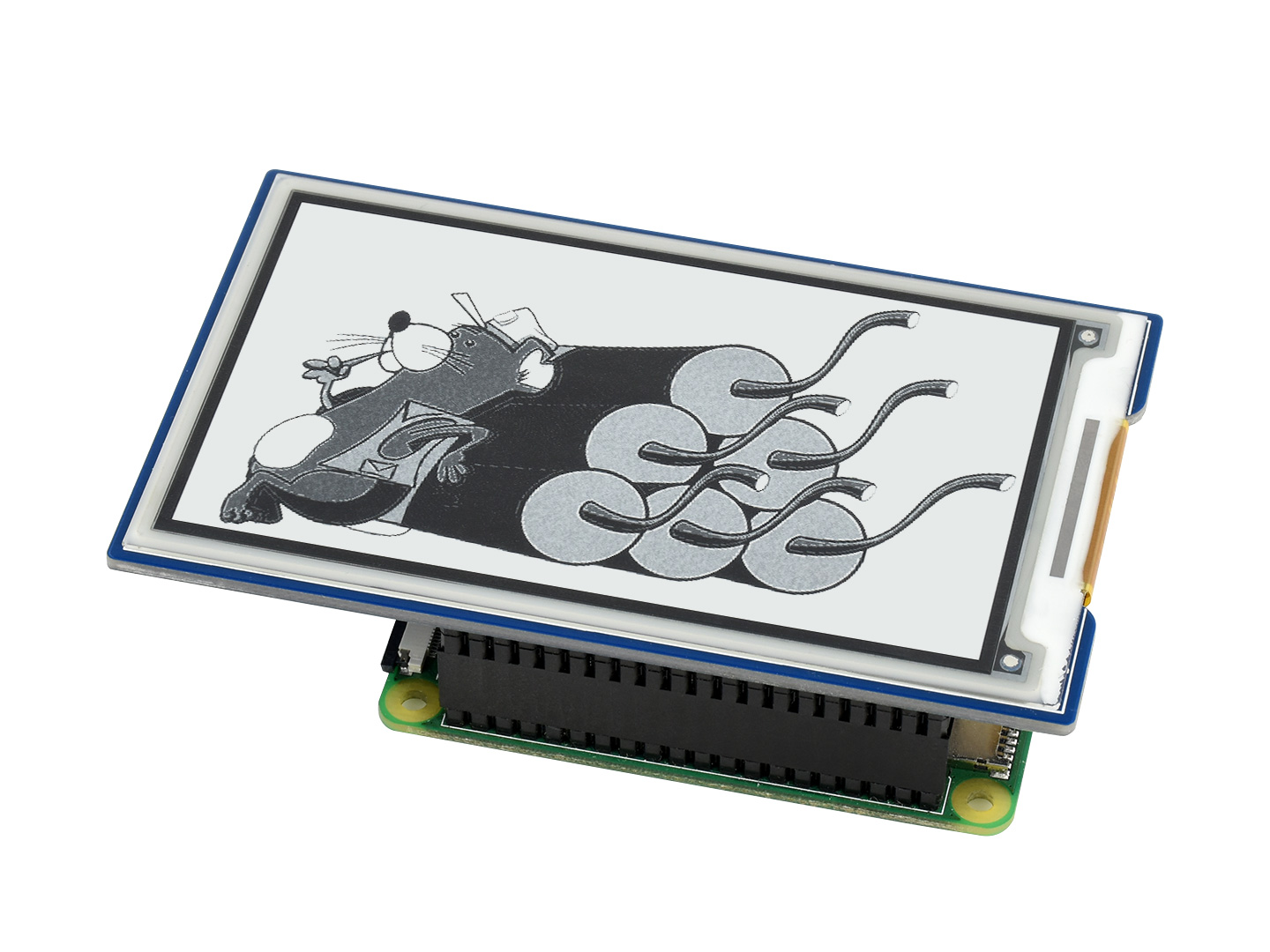

Standard Raspberry Pi 40PIN GPIO-Stecker
kompatibel mit Raspberry Pi-Seriengeräten, Jetson Nano
Der Raspberry Pi auf dem Foto ist NICHT enthalten.

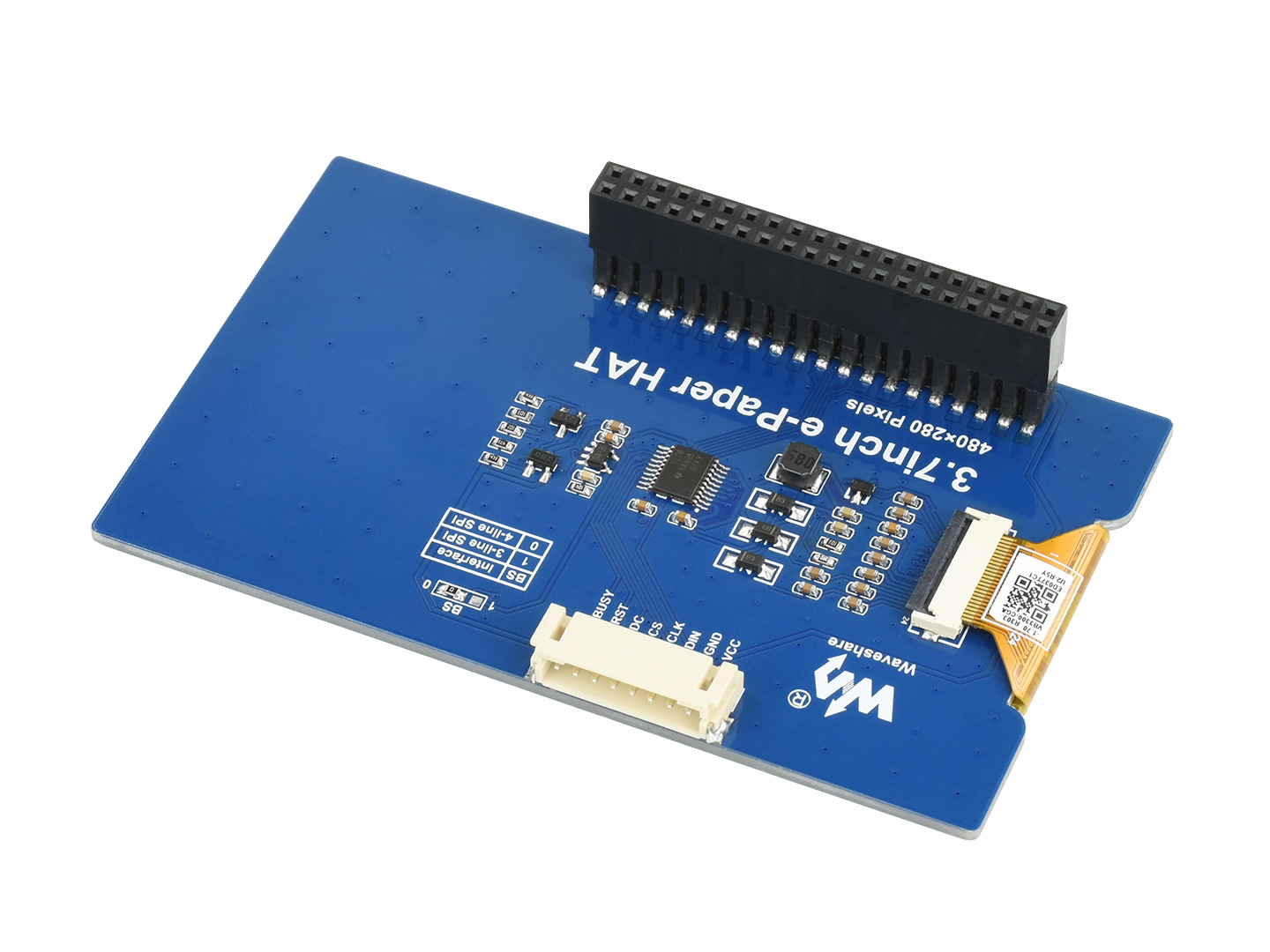

Onboard-SPI-Steuerinterface
zur Verwendung mit anderen Controller-Boards wie STM32/Arduino
| VCC | 3,3V/5V |
| GND | Masse |
| DIN | SPI MOSI-Pin |
| CLK | SPI SCK-Pin |
| CS | SPI Chip-Auswahl, aktiv niedrig |
| DC | Daten-/Befehlsauswahl (hoch für Daten, niedrig für Befehl) |
| RST | Externer Reset, aktiv niedrig |
| BUSY | Auslastungsstatusausgabe, aktiv hoch |
Onboard-Spannungswandler
kompatibel mit 3,3V / 5V MCUs
Anwendungsbeispiele
Geeignet für Preisschilder, Asset-/Geräteschilder, Regaletiketten, Konferenznamensschilder...
Außenabmessungen
Ressourcen & Dienste
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Auswahlführer
| Teilenummer | Farben | Graustufen | Auflösung | Anzeigegröße (mm) | Außenabmessungen (mm) | Vollaktualisierungszeit (s) | Teilaktualisierung1 | Pi-Header2 | Flexibel | Schnittstelle |
|---|---|---|---|---|---|---|---|---|---|---|
| 1.02inch E-Paper Modul | Schwarz, Weiß | 2 | 128×80 | 21,76 × 14,00 | 42,0 × 27,0 | 2 | √ | SPI | ||
| 1.54inch E-Paper Modul | Schwarz, Weiß | 2 | 200×200 | 27,00 × 27,00 | 48,0 × 33,0 | 2 | √ | SPI | ||
| 1.54inch E-Paper Modul (B) | Rot, Schwarz, Weiß | 2 | 200×200 | 27,00 × 27,00 | 48,0 × 33,0 | 14 | SPI | |||
| 1.54inch E-Paper Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 200×200 | 27,00 × 27,00 | 48,0 × 33,0 | 20 | SPI | |||
| 1.64inch E-Paper Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 168×168 | 29,568 × 29,568 | 47 × 38 | 12 | SPI | |||
| 2.13inch E-Paper HAT | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,2 | 2 | √ | √ | SPI | |
| 2.13inch E-Paper HAT+ | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,5 | 2 | √ | √ | SPI | |
| 2.13inch E-Paper HAT (B) | Rot, Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,2 | 15 | √ | SPI | ||
| 2.13inch E-Paper HAT (G) | Rot, Gelb, Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,2 | 16 | √ | SPI | ||
| 2.13inch Touch E-Paper HAT | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 69,15 × 38,90 | 2 | √ | √ | SPI | |
| 2.13inch Touch E-Paper HAT (mit Gehäuse) | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 72,20 × 41,90 | 2 | √ | √ | SPI | |
| 2.15inch E-Paper HAT+ (B) | Rot, Schwarz, Weiß | 2 | 296×160 | 48,10 × 26,00 | 65,0 × 34,0 | 23 | √ | SPI | ||
| 2.15inch E-Paper HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 296×160 | 48,10 × 26,00 | 65,0 × 34,0 | 20 | √ | SPI | ||
| 2.36inch E-Paper Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 296×168 | 52,096 × 29,568 | 69,5 × 38,5 | 12 | SPI | |||
| 2.66inch E-Paper Modul | Schwarz, Weiß | 2 | 296×152 | 30,704 × 60,088 | 37,0 × 83,5 | 6 | √ | SPI | ||
| 2.66inch E-Paper Modul (B) | Rot, Schwarz, Weiß | 2 | 296×152 | 30,704 × 60,088 | 37,0 × 83,5 | 15 | SPI | |||
| 2.66inch E-Paper Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 360×184 | 60,05 × 30,69 | 85,0 × 38,5 | 26 | SPI | |||
| 2.7inch E-Paper HAT | Schwarz, Weiß | 4 | 264×176 | 57,29 × 38,19 | 85,0 × 56,0 | 6 | √ | √ | SPI | |
| 2.7inch E-Paper HAT (B) | Rot, Schwarz, Weiß | 2 | 264×176 | 57,288 × 38,192 | 73,5 × 56,0 | 15 | √ | SPI | ||
| 2.9inch E-Paper Modul | Schwarz, Weiß | 4 | 296×128 | 66,89 × 29,05 | 89,5 × 38,0 | 3 | √ | SPI | ||
| 2.9inch E-Paper Modul (B) | Rot, Schwarz, Weiß | 2 | 296×128 | 66,89 × 29,05 | 89,5 × 38,0 | 15 | SPI | |||
| 2.9inch E-Paper Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 296×128 | 66,89 × 29,05 | 89,5 × 38,0 | 16 | SPI | |||
| 2.9inch Touch E-Paper HAT | Schwarz, Weiß | 4 | 296×128 | 66,89 × 29,05 | 89,10 × 42,70 | 3 | √ | √ | SPI | |
| 3inch E-Paper Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 400×168 | 70,4 × 29,568 | 88,5 × 41 | 12 | SPI | |||
| 3.5inch E-Paper Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 384×184 | 79,68 × 38,18 | 94,00 × 47,50 | 20 | SPI | |||
| 3.52inch E-Paper HAT | Schwarz, Weiß | 2 | 360×240 | 74,51 × 49,67 | 86,5 × 57 | 1,5 | √ | SPI | ||
| 3.52inch E-Paper HAT (B) | Rot, Schwarz, Weiß | 2 | 360×240 | 74,51 × 49,67 | 86,5 × 57 | 16 | √ | SPI | ||
| 3.6inch E-Paper HAT+ (E) | E6 Vollfarbe | 2 | 600×400 | 76,20 × 50,80 | 89,50 × 59,00 | 15 | √ | SPI | ||
| 3.7inch E-Paper HAT | Schwarz, Weiß | 4 | 480×280 | 47,32 × 81,12 | 58,0 × 96,5 | 3 | √ | √ | SPI | |
| 3.7inch E-Paper HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 416×240 | 81,54 × 47,04 | 96,00 × 57,00 | 20 | √ | SPI | ||
| 3.97inch E-Paper HAT+ | Schwarz, Weiß | 4 | 800×480 | 86,40 × 51,84 | 99,50 × 60,00 | 3,5 | √ | √ | SPI | |
| 3.97inch E-Paper HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 800×480 | 86,40 × 51,84 | 99,50 × 60,00 | 21 | √ | SPI | ||
| 4inch E-Paper HAT+ (E) | E6 Vollfarbe | 2 | 600×400 | 84,6 × 56,40 | 101,00 × 68,00 | 19 | √ | SPI | ||
| 4.2inch E-Paper Modul | Schwarz, Weiß | 4 | 400×300 | 84,80 × 63,60 | 103,0 × 78,5 | 5 | √ | SPI | ||
| 4.2inch E-Paper Modul (B) | Rot, Schwarz, Weiß | 2 | 400×300 | 84,80 × 63,60 | 103,0 × 78,5 | 15 | SPI | |||
| 4.2inch E-Paper Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 400×300 | 84,80 × 63,60 | 103,0 × 78,5 | 21 | SPI | |||
| 4.26inch E-Paper HAT | Schwarz, Weiß | 4 | 800×480 | 92,80 × 55,68 | 107,0 × 64,0 | 4 | √ | √ | SPI | |
| 4.3inch E-Paper UART Modul | Schwarz, Weiß | 4 | 800×600 | 88,00 × 66,00 | 118,0 × 75,0 | 1,5 | UART | |||
| 4.37inch E-Paper Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 512×368 | 90,11 × 64,77 | 101,5 × 81,5 | 14 | SPI | |||
| 5inch E-Paper HAT | Schwarz, Weiß | 2 | 960×552 | 110,59 × 62,65 | 126,38 × 71,19 | 1,8 | √ | √ | SPI | |
| 5.79inch E-Paper Modul | Schwarz, Weiß | 4 | 792×272 | 139,00 × 47,74 | 152,50 × 58,50 | 3,5 | √ | SPI | ||
| 5.79inch E-Paper Modul (B) | Rot, Schwarz, Weiß | 2 | 792×272 | 139,00 × 47,74 | 152,50 × 58,50 | 24 | SPI | |||
| 5.79inch E-Paper Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 792×272 | 139,00 × 47,74 | 152,50 × 58,50 | 21 | SPI | |||
| 5.83inch E-Paper HAT | Schwarz, Weiß | 2 | 648×480 | 119,232 × 88,320 | 125,4 × 99,5 | 5 | √ | SPI | ||
| 5.83inch E-Paper HAT (G) | Rot, Gelb, Schwarz, Weiß | 2 | 648×480 | 118,78 × 88,22 | 125,40 × 99,50 | 20 | √ | SPI | ||
| 6inch E-Paper HAT | Schwarz, Weiß | 16 | 800×600 | 122,4 × 90,6 | 138,4 × 101,8 | <1 | √ | √ | USB/SPI/ I80 | |
| 6inch HD E-Paper HAT | Schwarz, Weiß | 16 | 1448×1072 | 122,4 × 90,6 | 138,4 × 101,8 | <1 | √ | √ | USB/SPI/ I80 | |
| 7.3inch E-Paper HAT (E) | E6 Vollfarbe | 2 | 800×480 | 160 × 96 | 170,2 × 111,2 | 12 | √ | SPI | ||
| 7.3inch E-Paper HAT (F) | 7-Farbig | 2 | 800×480 | 160 × 96 | 170,2 × 111,2 | 35 | √ | SPI | ||
| 7.5inch E-Paper HAT | Schwarz, Weiß | 4 | 800×480 | 163,20 × 97,92 | 170,2 × 111,2 | 4 | √ | √ | SPI | |
| 7.5inch HD E-Paper HAT | Schwarz, Weiß | 2 | 880×528 | 163,24 × 97,94 | 170,2 × 111,2 | 5 | √ | SPI | ||
| 7.5inch E-Paper HAT (B) | Rot, Schwarz, Weiß | 2 | 800×480 | 163,20 × 97,92 | 170,2 × 111,2 | 26 | √ | √ | SPI | |
| 7.5inch E-Paper HAT (H) | Rot, Gelb, Schwarz, Weiß | 2 | 800×480 | 163,20 × 97,92 | 170,20 × 111,20 | 22 | √ | SPI | ||
| 7.8inch E-Paper HAT | Schwarz, Weiß | 16 | 1872×1404 | 158,18 × 118,64 | 173,8 × 127,6 | <1 | √ | √ | USB/SPI/ I80 | |
| 9.7inch E-Paper HAT | Schwarz, Weiß | 16 | 1200×825 | 202,8 × 139,43 | 218,8×156,4 | <1 | √ | √ | USB/SPI/ I80 | |
| 10.2inch E-Paper HAT (G) | Rot, Gelb, Schwarz, Weiß | 2 | 960 × 640 | 215,52 × 143,68 | 224,00 × 157,00 | 27 | √ | SPI | ||
| 10.3inch E-Paper HAT | Schwarz, Weiß | 16 | 1872×1404 | 209,66 × 157,25 | 216,7 × 174,4 | <1 | √ | √ | USB/SPI/ I80 | |
| 10.3inch E-Paper HAT (D) | Schwarz, Weiß | 16 | 1872×1404 | 209,66 × 157,25 | 227,7 × 165,8 | <1 | √ | √ | √ | USB/SPI/ I80 |
| 10.85inch E-Paper HAT+ | Schwarz, Weiß | 2 | 1360 × 480 | 259,76 × 91,68 | 270,56 × 105,92 | 3,5 | √ | SPI | ||
| 10.85inch E-Paper HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 1360 × 480 | 259,76 × 91,68 | 270,56 × 105,92 | 21 | √ | SPI | ||
| 12.48inch E-Paper Modul | Schwarz, Weiß | 2 | 1304×984 | 252,98 × 190,90 | 280,0 × 229,5 | <8 | √ | SPI | ||
| 12.48inch E-Paper Modul (B) | Rot, Schwarz, Weiß | 2 | 1304×984 | 252,98 × 190,90 | 280,0 × 229,5 | 37 | √ | SPI | ||
| 13.3inch E-Paper HAT | Schwarz, Weiß | 16 | 1600×1200 | 270,40 × 202,80 | 285,80 × 213,65 | <1 | √ | √ | USB/SPI/ I80 | |
| 13.3inch E-Paper HAT (B) | Rot, Schwarz, Weiß | 2 | 960×680 | 275,52 × 195,16 | 286,32 × 212,26 | 22 | √ | √ | SPI | |
| 13.3inch E-Paper HAT (K) | Schwarz, Weiß | 4 | 960×680 | 275,52 × 195,16 | 286,32 × 212,26 | 5 | √ | √ | SPI | |
| 13.3inch E-Paper HAT (E) | E6 Vollfarbe | 2 | 1600×1200 | 270,40 × 202,80 | 284,70 × 208,80 | 19 | √ | SPI |
- Die Teilaktualisierung dauert in der Regel etwa 0,3s
- Pi-Header: Standard Raspberry Pi 40PIN GPIO-Erweiterungsstecker, unterstützt Raspberry Pi-Seriengeräte
Lieferumfang
- 3.7inch E-Paper HAT x1
- PH2.0 20cm 8Pin x1
1
2
Anmelden
