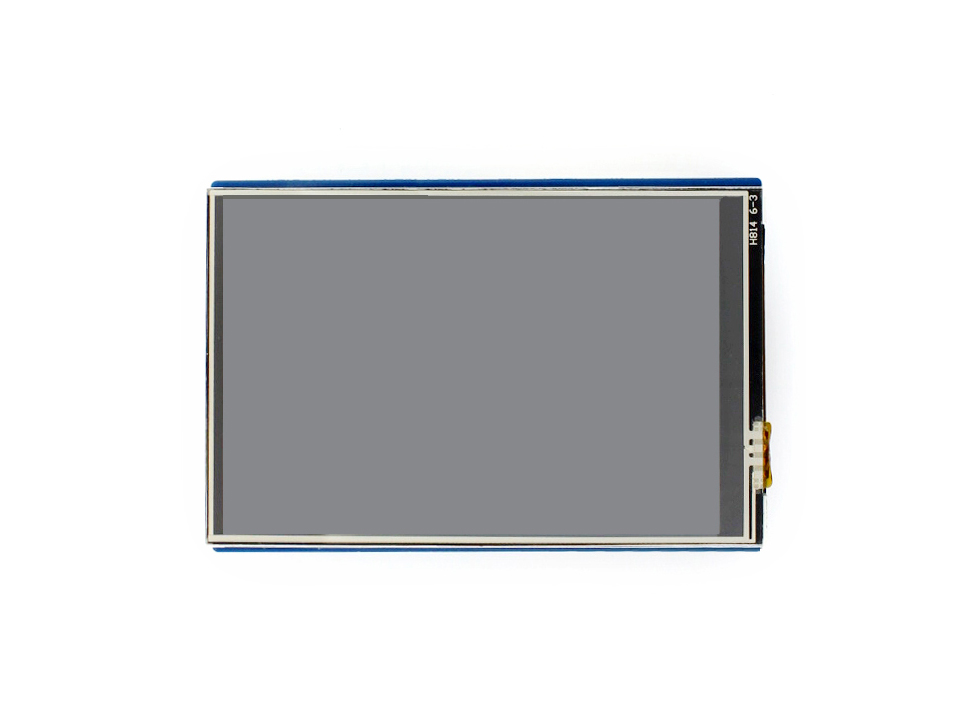

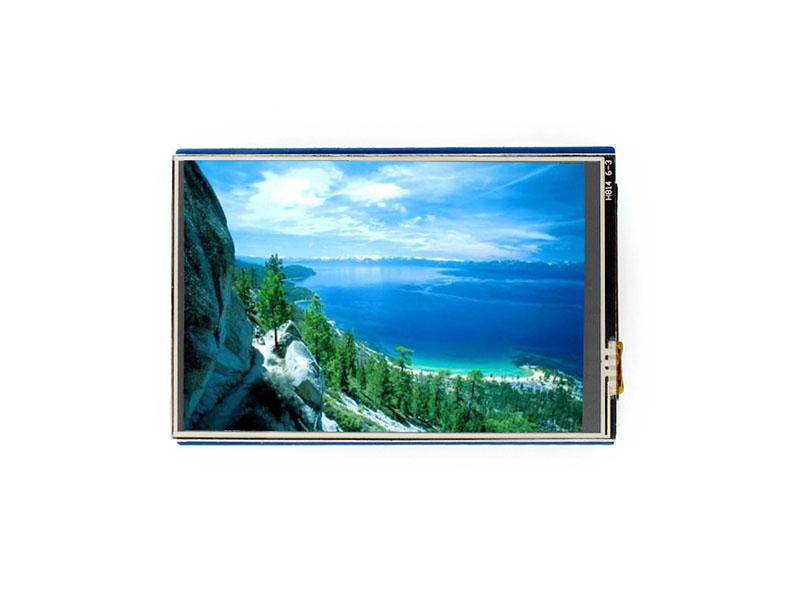

3,5-Zoll-Touch-LCD-Shield für Arduino
32,12 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL13506
Produktinformationen "3,5-Zoll-Touch-LCD-Shield für Arduino"
3,5-Zoll-Touch-LCD-Shield für Arduino
Eigenschaften
- Widerstandsfähiger Touchscreen-TFT-LCD, 3,5 Zoll, 480x320 Auflösung
- Standard-Arduino-Schnittstelle, kompatibel mit Entwicklungsboards wie: Arduino UNO, Leonardo, UNO PLUS, NUCLEO, XNUCLEO
- Eingebauter eigenständiger Touch-Controller, besseres Touch-Erlebnis als Lösungen, die AD-Pins direkt zur Touch-Steuerung verwenden
- PWM-Hintergrundbeleuchtungssteuerung, ermöglicht die Einstellung der Hintergrundbeleuchtung auf ein komfortables Niveau
- Micro-SD-Slot, bietet eine einfache Möglichkeit zum Speichern von Fotos zur Anzeige
- Steuerung über SPI, nur wenige Arduino-Pins werden verwendet
- Liefert mit STM32- und Arduino-Beispielen, bequem zum Portieren
Hauptparameter
| LCD-Typ | TFT |
|---|---|
| LCD-Schnittstelle | SPI |
| LCD-Controller | ILI9486 |
| Touchscreen-Typ | Widerstandsfähig |
| Touchscreen-Controller | XPT2046 |
| Farben | RGB, 65K Farben |
| Auflösung | 480x320 (Pixel) |
| Seitenverhältnis | 8:5 |
| E/A-Spannung | 3,3V/5V |

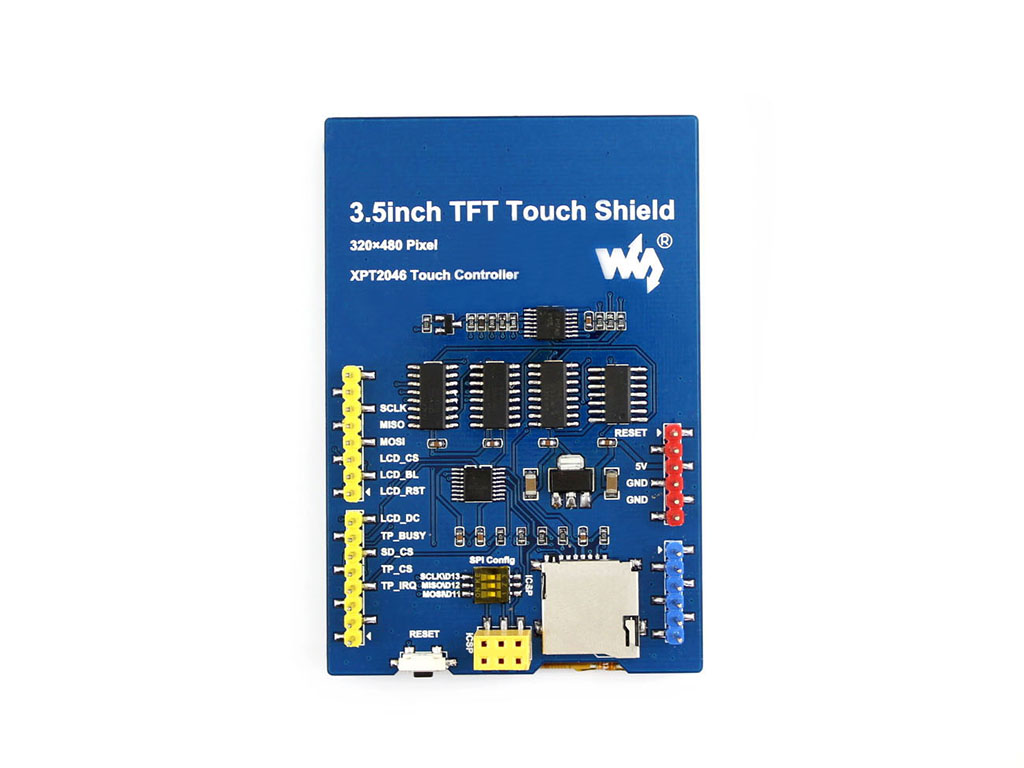

Schnittstelle
| Symbol | Arduino / NUCLEO PIN | Beschreibung |
|---|---|---|
| 5V | 5V | 5V-Stromeingang |
| GND | GND | Masse |
| SCLK | D13 | SPI-Takt |
| MISO | D12 | SPI-Dateneingang |
| MOSI | D11 | SPI-Datenausgang |
| LCD_CS | D10 | LCD-Chip-Auswahl |
| LCD_BL | D9 | LCD-Hintergrundbeleuchtung |
| LCD_RST | D8 | LCD-Reset |
| LCD_DC | D7 | LCD-Daten-/Befehlsauswahl |
| TP_BUSY | D6 | Touchpanel beschäftigt |
| SD_CS | D5 | Micro-SD-Karten-Chip-Auswahl |
| TP_CS | D4 | Touchpanel-Chip-Auswahl |
| TP_IRQ | D3 | Touchpanel-Interrupt |
Außenabmessungen
Entwicklungsressourcen
Wiki : www.waveshare.com/wiki/3.5inch_TFT_Touch_Shield
Auswahlführer
| Teilenummer | Driver | Controller | Auflösung | Anzeigegröße (mm) | Gesamtabmessungen (mm) |
|---|---|---|---|---|---|
| 2,8-Zoll-TFT-Touch-Shield | ST7789 | XPT2046 | 320x240 | 57,6 x 43,2 | 73,3 x 55,3 |
| 3,5-Zoll-TFT-Touch-Shield | ILI9486 | XPT2046 | 480x320 | 74,2 x 49,8 | 86,0 x 57,2 |
| 4-Zoll-TFT-Touch-Shield | ILI9486 | XPT2046 | 480x320 | 84,3 x 56,5 | 95,0 x 62,0 |

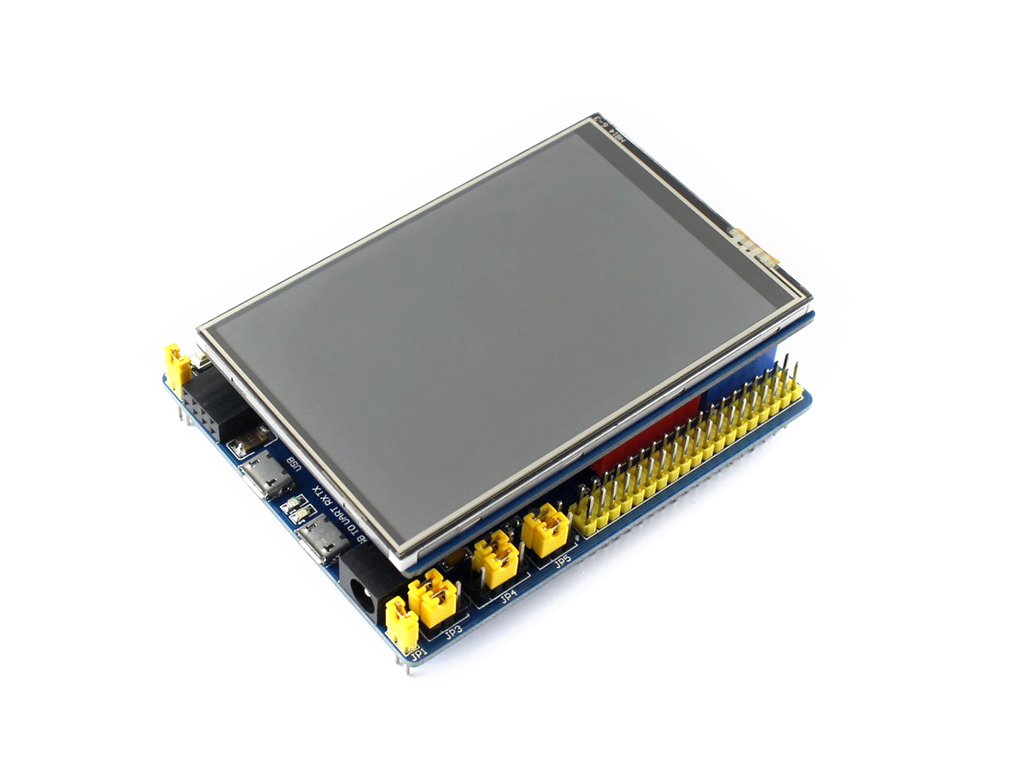

Schauen Sie sich an (eingesteckt in ein XNUCLEO-Steuerboard):
Lieferumfang
- 3,5-Zoll-TFT-Touch-Shield x1
