3,2-Zoll-Touch-LCD (D), 320x240, mit Touchpanel und eigenständigen Controllern
20,22 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL16498
Produktinformationen "3,2-Zoll-Touch-LCD (D), 320x240, mit Touchpanel und eigenständigen Controllern"
3,2-Zoll-320x240-Multicolor-Grafik-LCD, mit Touchpanel und eigenständigen Controllern
3,2-Zoll-320x240-Touch-LCD (D)
LCD-Controller ILI9341, Touchpanel-Controller XPT2046
Beispielcode für STM32 enthalten
- Größe
3,2″ - Auflösung
320×240 - Anzeigefarbe
262K RGB - Touch-Typ
Widerstandsfähig - Schnittstelle
8080 Parallel + SPI - Treiber
ILI9341/XPT2046
Merkmale auf einen Blick
- 320 × 240 Pixel LCD mit 262K Farben für klare Farbdarstellung
- An Bord Touch-Steuerchip, sanfteres Touch-Erlebnis als Touchpanel, das von AD-Pins gesteuert wird
- Hintergrundbeleuchtung programmierbar, spart mehr Energie
- Enthält Entwicklungsressourcen und Handbuch (Beispielcode für STM32)
Spezifikationen
| Betriebsspannung | 3,3V | Auflösung | 320 × 240 Pixel |
|---|---|---|---|
| Schnittstelle | 8080 Parallel+SPI | Anzeigegröße | 48,6 × 64,8mm |
| ANZEIGEPANEL | TN | PIXELABSTAND | 0,198 × 0,198mm |
| LCD-CONTROLLER | ILI9341 | MODULGRÖßE | 94,97 × 62,24mm |

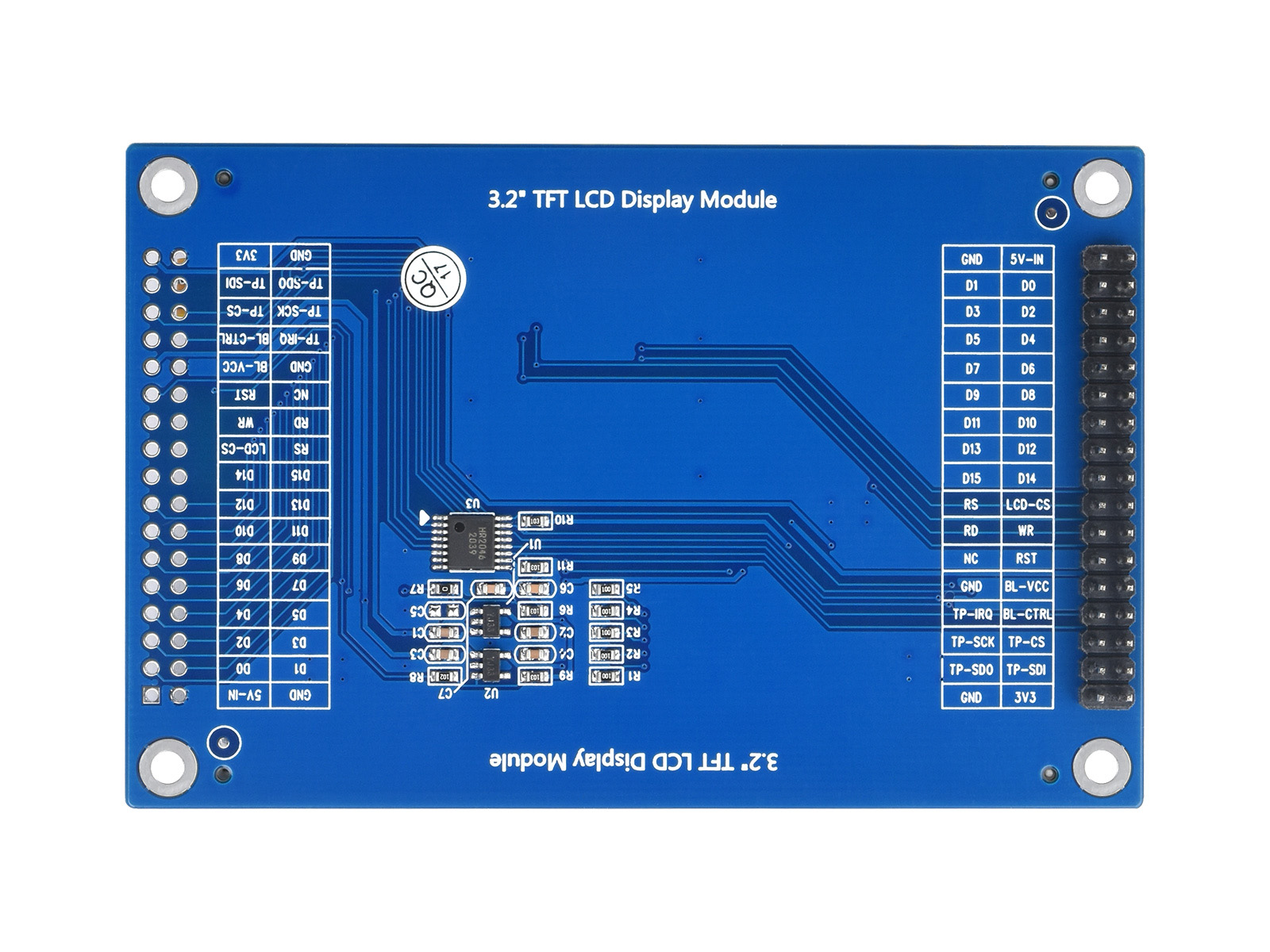

Schnittstellen-Definition
| PIN NR. | SYMBOL | BESCHREIBUNG | FUNKTION |
|---|---|---|---|
| 1 | 5V | 5V Stromversorgung | Bei Stromversorgung über 5V-Versorgung, Pin 1 & Pin 2 als Stromeingang, Pin 33 & Pin 34 liefern 3,3V Ausgang. |
| 2 | GND | Masse | GND |
| 3 ~ 18 | D0 ~ D15 | Datenpin | D0-D15 |
| 19 | CS | LCD-Chip-Auswahl | Aktiv Low |
| 20 | RS | Instruktion/Daten-Registerauswahl | RS = 1 : Datenregister RS = 0 : Instruktionsregister |
| 21 | WR | Schreiben | WR = 0, RD = 1 |
| 22 | RD | Lesen | WR = 1, RD = 0 |
| 23 | RESET | Controller-Chip zurücksetzen | Aktiv Low |
| 24 | NC | Nicht verbunden | Nicht verbunden |
| 25 | BLVCC | 5V oder 3,3V | Hintergrundbeleuchtung VCC |
| 26 | BLGND | Masse | Hintergrundbeleuchtung GND |
| 27 | BLCNT | Hintergrundbeleuchtung Helligkeitsanpassung | Steuert die Hintergrundbeleuchtung Helligkeit über PWM |
| 28 | TP_IRQ | Touchpanel-Interrupt | Low-Level, während das Touchpanel Drücken erkennt |
| 29 | TP_CS | Touchpanel-Chip-Auswahl | Aktiv Low |
| 30 | TP_SCK | Touchpanel-SPI-Takt | Verbindet sich mit SPI SCK |
| 31 | TP_SI | Touchpanel-Dateneingang | Verbindet sich mit SPI MOSI |
| 32 | TP_SO | Touchpanel-Datenausgang | Verbindet sich mit SPI MISO |
| 33 | 3.3V | 3,3V Stromversorgung | Bei Stromversorgung über 3,3V-Versorgung, Pin 33 & Pin 34 als Stromeingang, Pin 1 & Pin 2 bleiben NC. |
| 34 | GND | Masse |
Hinweis: Dieses Produkt sollte nur mit MCUs mit 2,2V~3,6V IO-Spannung funktionieren.

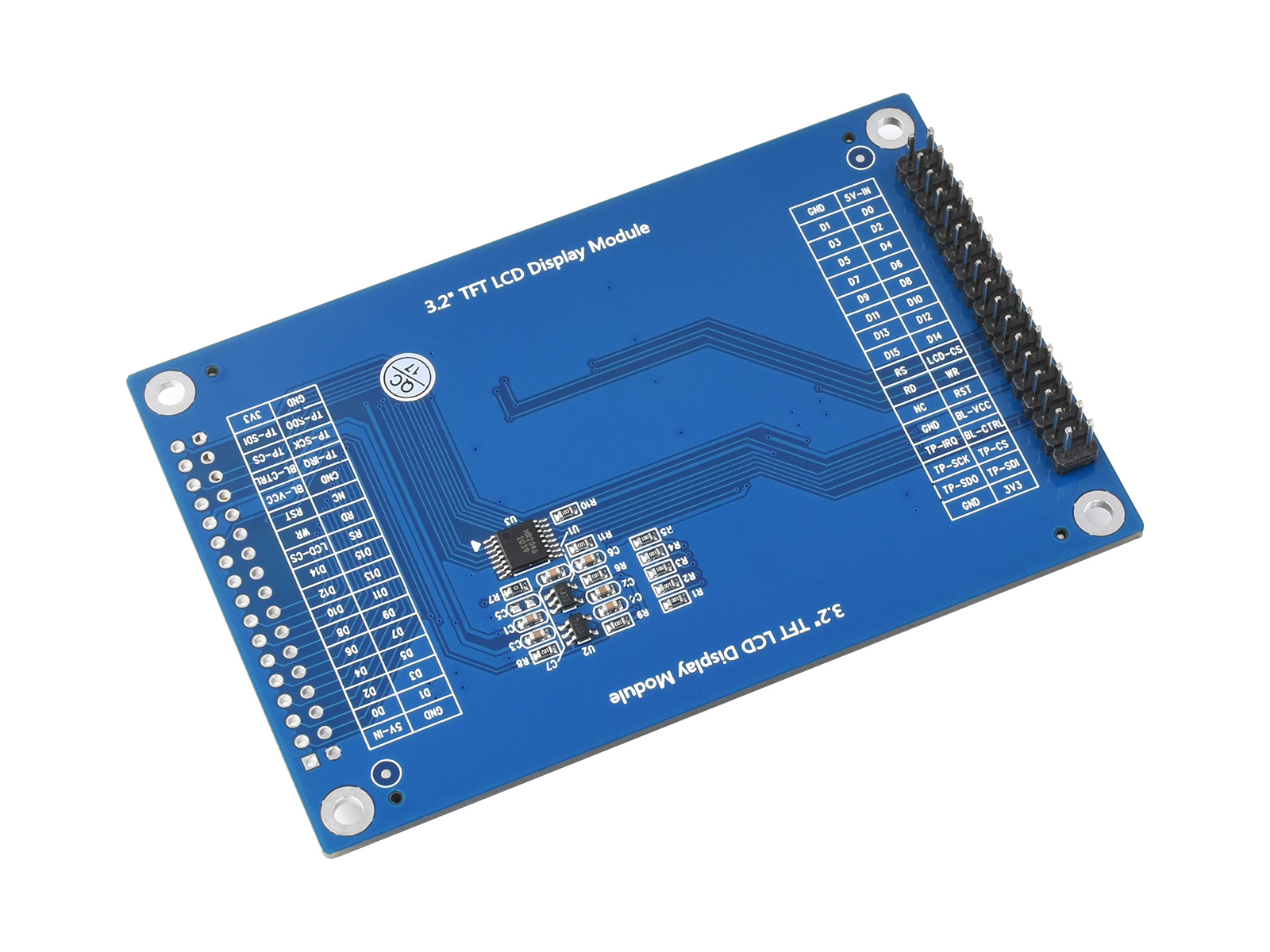

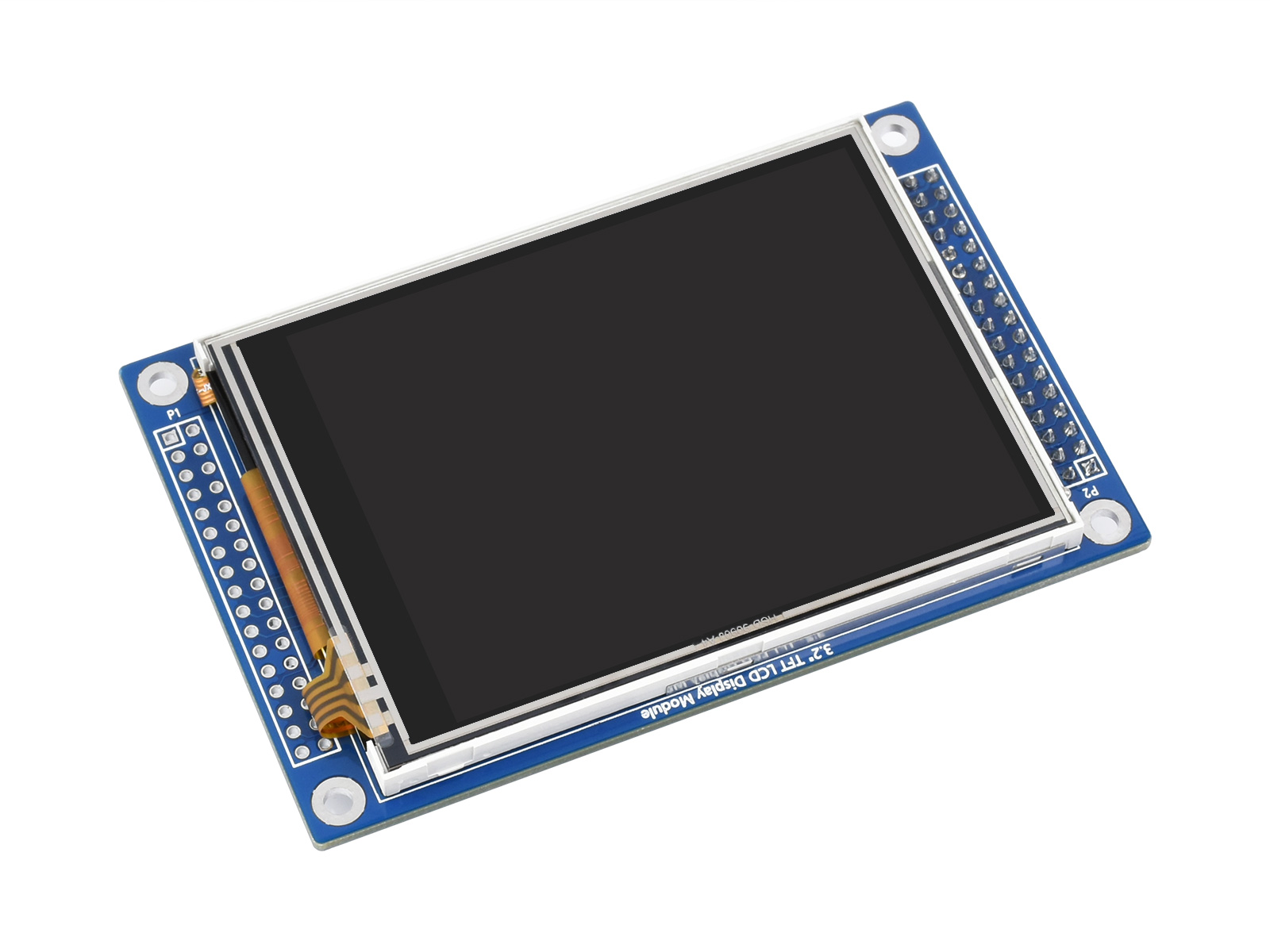

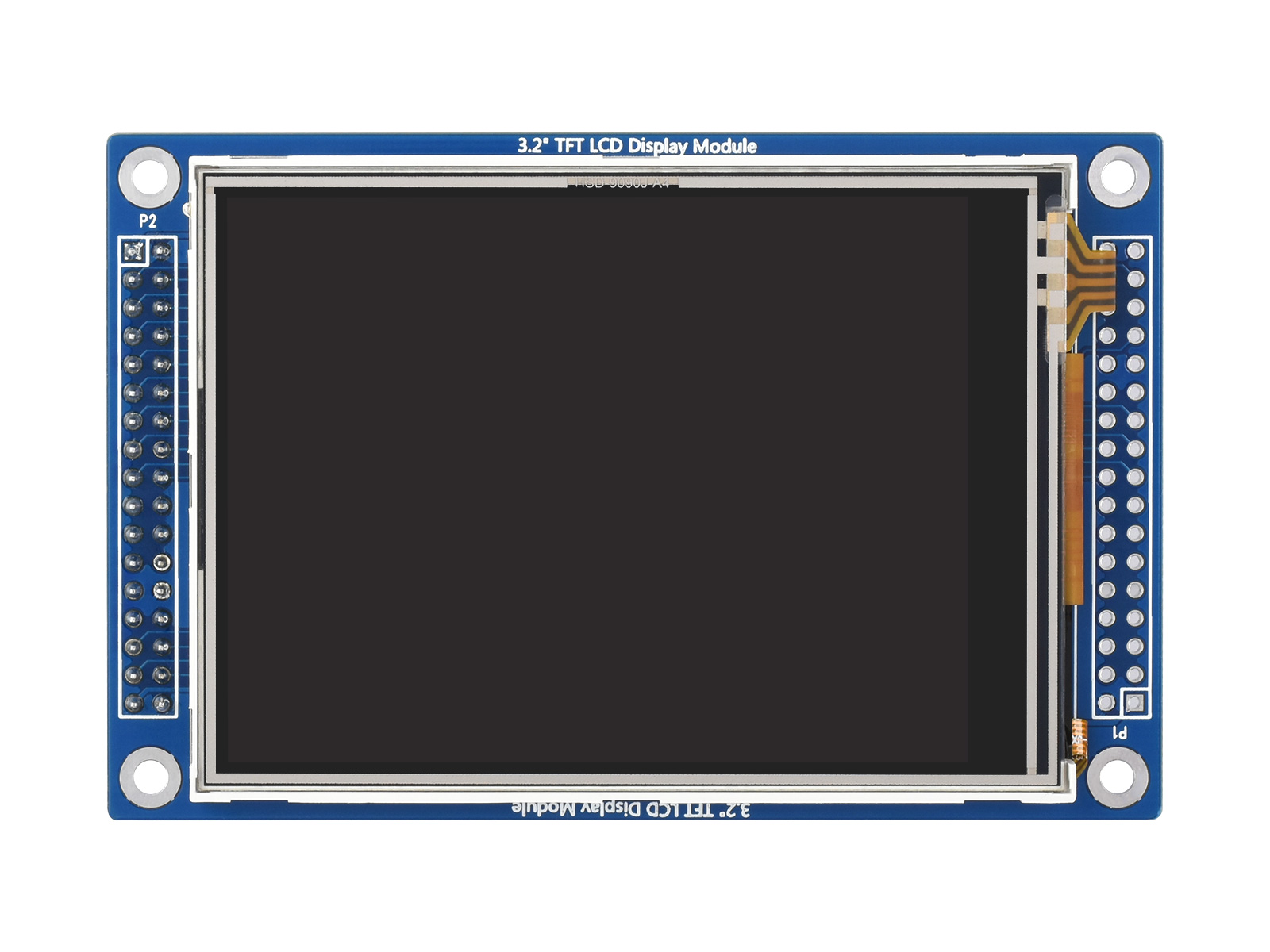

Produktanzeige
Abmessungen
Lieferumfang
3,2-Zoll-320x240-Touch-LCD (D) x1
