296x128, 2,9-Zoll E-Ink-Displaymodul

Bildergalerie überspringen
296x128, 2,9-Zoll E-Ink-Displaymodul
296x128, 2,9-Zoll E-Ink-Displaymodul
296x128, 2,9-Zoll E-Ink-Displaymodul
296x128, 2,9-Zoll E-Ink-Displaymodul
296x128, 2,9-Zoll E-Ink-Displaymodul
296x128, 2,9-Zoll E-Ink-Displaymodul
296x128, 2,9-Zoll E-Ink-Displaymodul
296x128, 2,9-Zoll E-Ink-Displaymodul

26,17 €*

Preise inkl. MwSt. zzgl. Versandkosten

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer: WSAL12956

Produktinformationen "296x128, 2,9-Zoll E-Ink-Displaymodul"

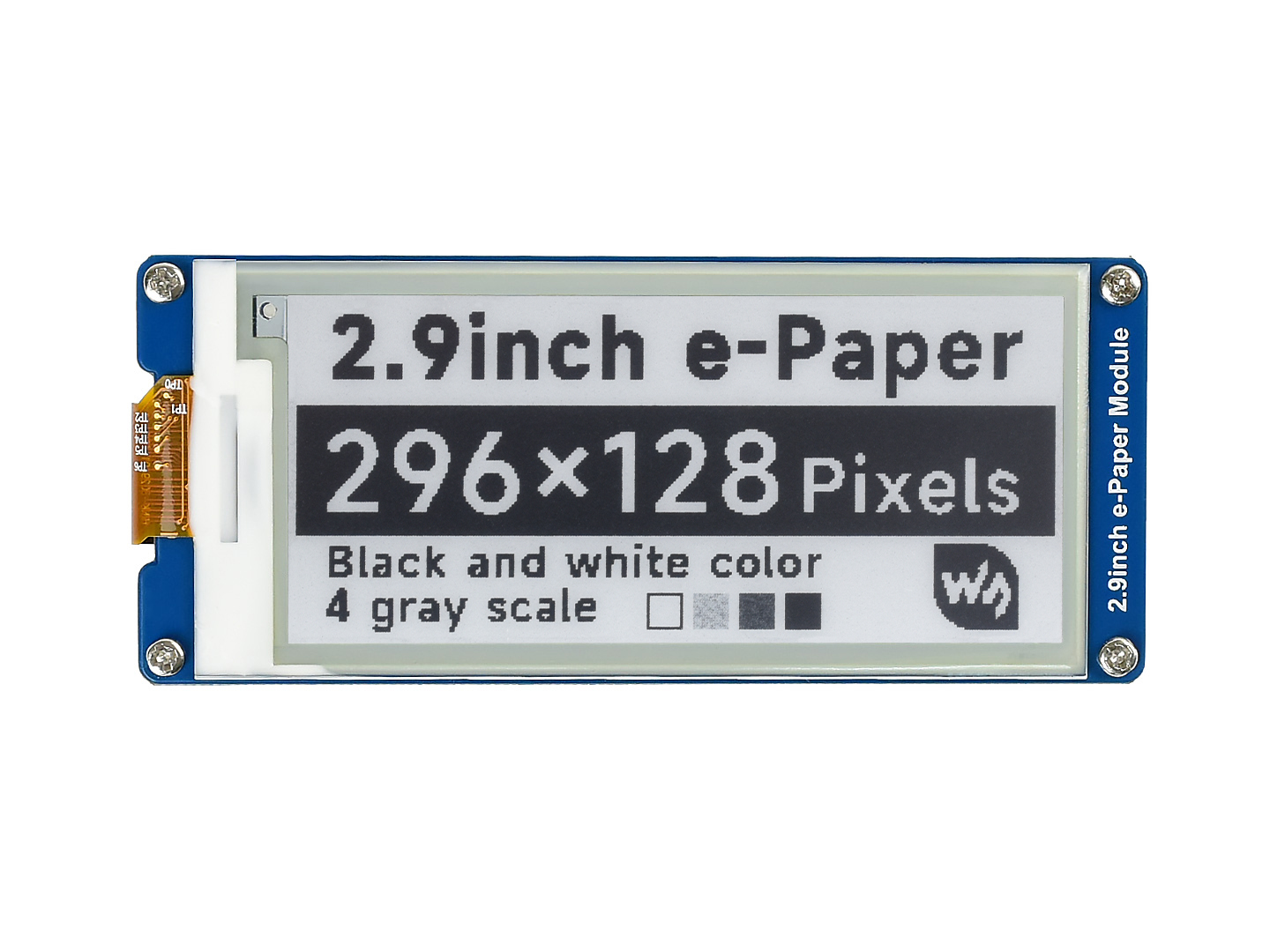

296x128, 2,9-Zoll E-Ink-Displaymodul, SPI-Schnittstelle
2,9″ E-Paper-Modul

Unterstützung des Teilaktualisierungsmodus, geringer Stromverbrauch, großer Betrachtungswinkel, papierähnliches Erscheinungsbild

Ideal für Preisschilder, Regaletiketten, industrielle Instrumente...

  • GrößeDimension.png2,9″
  • AuflösungResolution.png296×128
  • BetrachtungswinkelViewing_angle.png>170°
  • AnzeigefarbeDisplay-BW.pngSchwarz und Weiß
  • GraustufenGray-scale-4.png4
KommunikationSPI.pngSPIAnzeigepanele-Paper.pngE-PaperErfahrungPaper.pngPapierähnlichUmgebungSun.pngUmgebungslicht erforderlichAnzeigetypReflective.pngPassiv reflektierendAktualisierungRefresh.pngUnterstützung des Teilaktualisierungsmodus
Merkmale auf einen Blick
  • Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch nach dem Ausschalten lange bei
  • Extrem geringer Stromverbrauch, Strom wird im Wesentlichen nur für die Aktualisierung benötigt
  • SPI-Schnittstelle zur Verbindung mit Controller-Boards wie Raspberry Pi/Jetson Nano/Arduino/STM32 usw.
  • Spannungswandler an Bord, kompatibel mit 3,3V / 5V-Mikrocontrollern
  • Inklusive Online-Entwicklungsressourcen und Handbuch (Schaltplan der Treiberplatine, Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32)
Spezifikationen
Betriebsspannung3,3V / 5VAnzeigefarbeSchwarz/Weiß
Schnittstelle3-Leiter-SPI, 4-Leiter-SPIGraustufen4
Außenmaße89,50 × 38,00 mmVollaktualisierungszeit3 s
Anzeigegröße66,89 × 29,05 mmTeilaktualisierungszeit0,6 s
Aktualisierungsleistung26,4 mW (typ.)Standby-Strom<0,01 µA (nahezu keiner)
PUNKTABSTAND0,226 × 0,227 mmBetrachtungswinkel>170°
AUFLÖSUNG296 × 128 Pixel
Vorteile von EINK

E-Paper-Displays nutzen die Mikrokapsel-Elektrophorese-Technologie zur Anzeige. Das Prinzip dabei: Geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind, bewegen sich bei Anlegen eines elektrischen Feldes zu den Seiten der Mikrokapsel, wodurch die Mikrokapsel durch Reflexion des Umgebungslichts sichtbar wird, ähnlich wie bei herkömmlichem gedrucktem Papier. E-Paper-Displays zeigen Bilder und Texte auch unter Kunstlicht oder natürlichem Licht klar an, benötigen keine Hintergrundbeleuchtung und verfügen über einen Betrachtungswinkel von fast 180°. Aufgrund des papierähnlichen Erscheinungsbilds werden sie häufig als E-Reader verwendet.

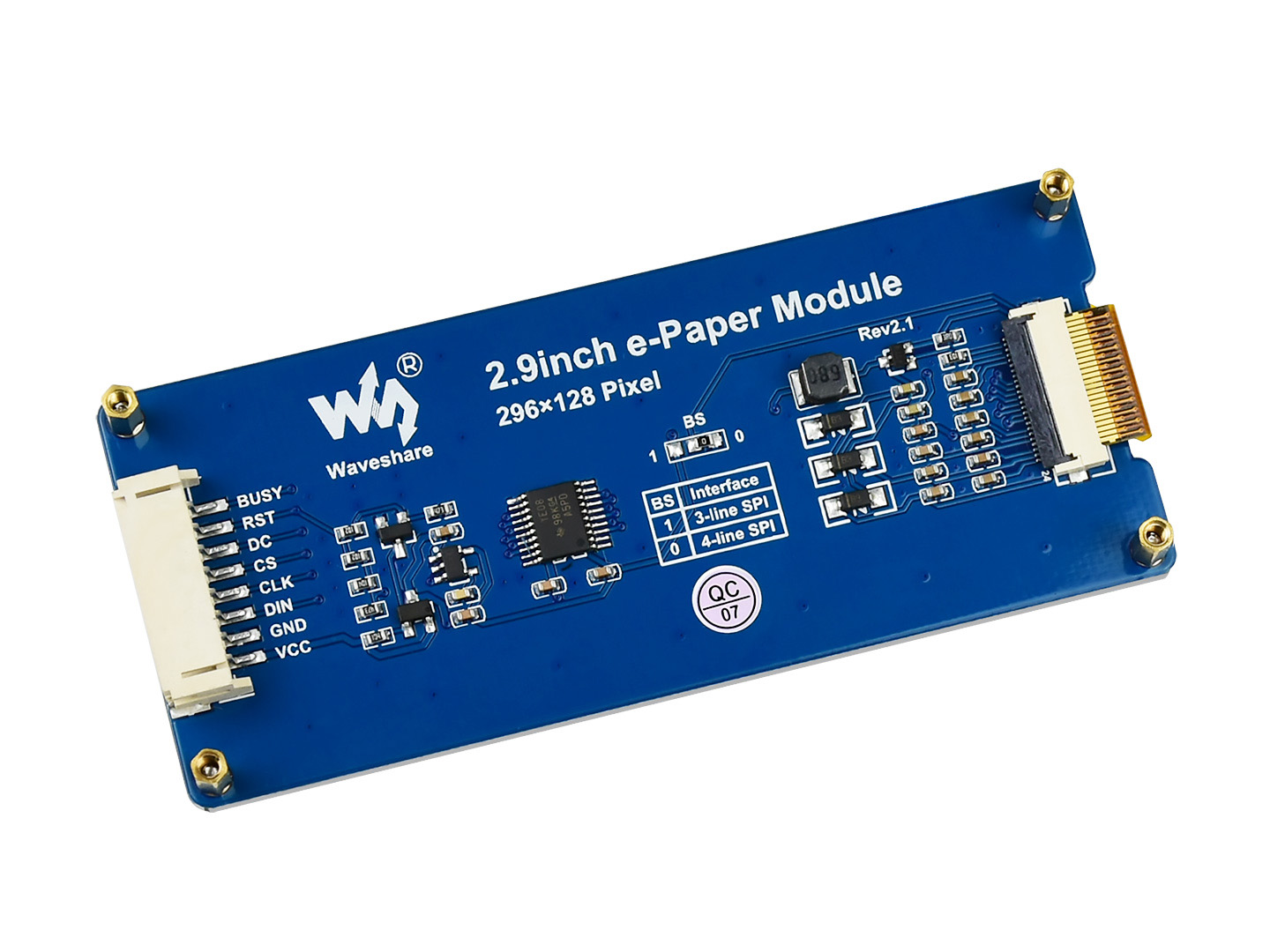

An Bord befindliche SPI-Steuerungsschnittstelle

zur Verwendung mit anderen Controller-Boards wie Raspberry Pi/Jetson Nano/Arduino

VCC3,3V/5V
GNDMasse
DINSPI-MOSI-Pin
SCLKSPI-SCK-Pin
CSSPI-Chip-Auswahl, aktiv LOW
DCDaten-/Befehlsauswahl (HIGH für Daten, LOW für Befehle)
RSTExterner Reset, aktiv LOW
BUSYAusgang für den Beschäftigtstatus (HIGH für beschäftigt)
An Bord befindlicher Spannungswandler

kompatibel mit 3,3V / 5V-Mikrocontrollern

Anwendungsbeispiele

Geeignet für Preisschilder, Asset-/Geräteetiketten, Regaletiketten, Konferenznamensschilder...

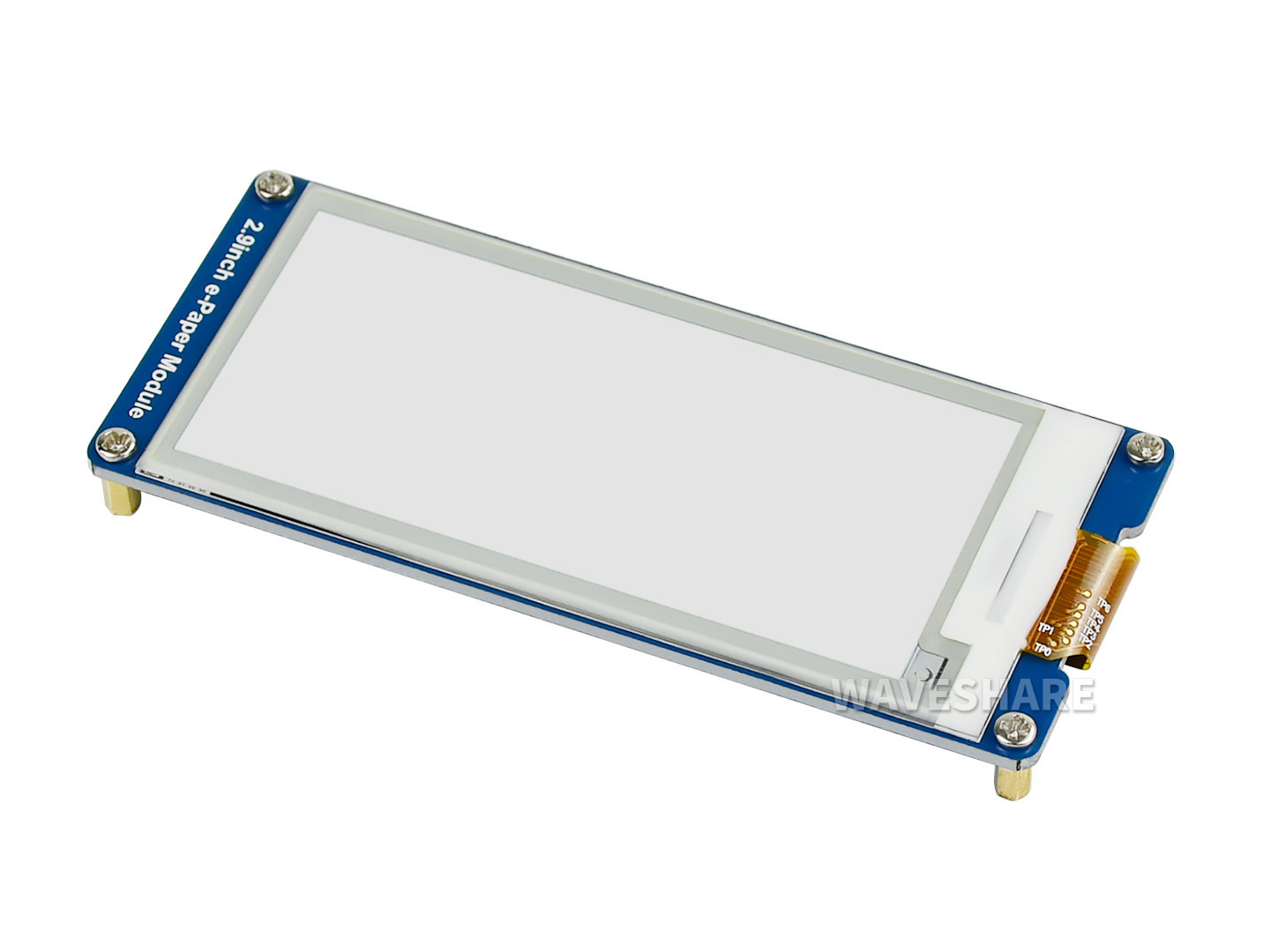

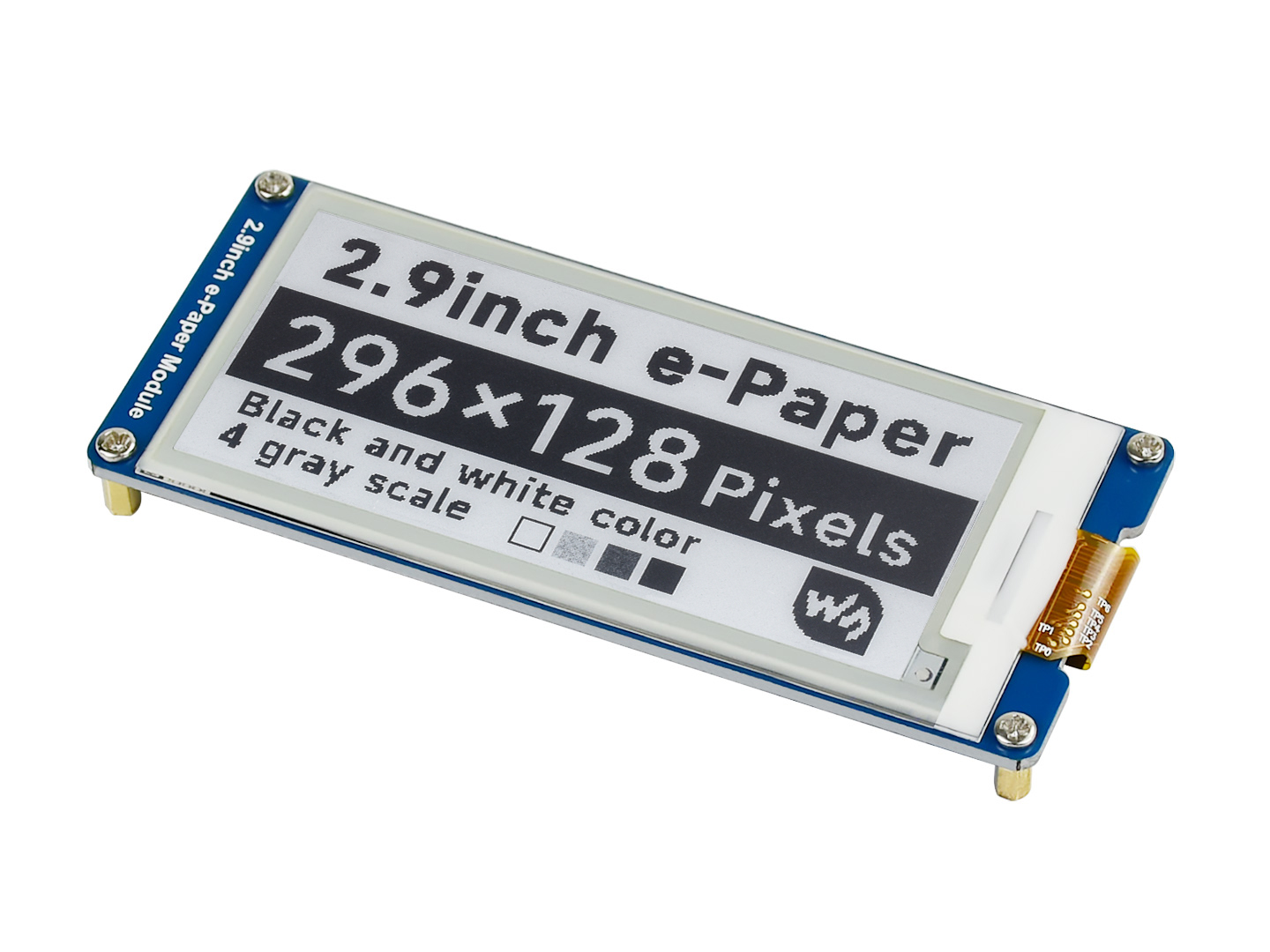

Produktansicht
Außenmaße
Produktzertifizierung
Ressourcen & Dienste

* Die Ressourcen für verschiedene Produkte können variieren. Bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Auswahlführer

TeilenummerFarbenGraustufenAuflösungAnzeigegröße (mm)Außenmaß (mm)Vollaktualisierungszeit (s)Teilaktualisierung1Pi-Header2FlexibelSchnittstelle
1,02-Zoll E-Paper-ModulSchwarz, Weiß2128×8021,76 × 14,0042,0 × 27,02√SPI
1,54-Zoll E-Paper-ModulSchwarz, Weiß2200×20027,00 × 27,0048,0 × 33,02√SPI
1,54-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß2200×20027,00 × 27,0048,0 × 33,014SPI
1,54-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2200×20027,00 × 27,0048,0 × 33,020SPI
1,64-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2168×16829,568 × 29,56847 × 3812SPI
2,13-Zoll E-Paper HATSchwarz, Weiß2250×12248,55 × 23,7065,0 × 30,22√√SPI
2,13-Zoll E-Paper HAT+Schwarz, Weiß2250×12248,55 × 23,7065,0 × 30,52√√SPI
2,13-Zoll E-Paper HAT (B)Rot, Schwarz, Weiß2250×12248,55 × 23,7065,0 × 30,215√SPI
2,13-Zoll E-Paper HAT (G)Rot, Gelb, Schwarz, Weiß2250×12248,55 × 23,7065,0 × 30,216√SPI
2,13-Zoll Touch E-Paper HATSchwarz, Weiß2250×12248,55 × 23,7069,15 × 38,902√√SPI
2,13-Zoll Touch E-Paper HAT (mit Gehäuse)Schwarz, Weiß2250×12248,55 × 23,7072,20 × 41,902√√SPI
2,15-Zoll E-Paper HAT+ (B)Rot, Schwarz, Weiß2296×16048,10 × 26,0065,0 × 34,023√SPI
2,15-Zoll E-Paper HAT+ (G)Rot, Gelb, Schwarz, Weiß2296×16048,10 × 26,0065,0 × 34,020√SPI
2,36-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2296×16852,096 × 29,56869,5 × 38,512SPI
2,66-Zoll E-Paper-ModulSchwarz, Weiß2296×15230,704 × 60,08837,0 × 83,56√SPI
2,66-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß2296×15230,704 × 60,08837,0 × 83,515SPI
2,66-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2360×18460,05 × 30,6985,0 × 38,526SPI
2,7-Zoll E-Paper HATSchwarz, Weiß4264×17657,29 × 38,1985,0 × 56,06√√SPI
2,7-Zoll E-Paper HAT (B)Rot, Schwarz, Weiß2264×17657,288 × 38,19273,5 × 56,015√SPI
2,9-Zoll E-Paper-ModulSchwarz, Weiß4296×12866,89 × 29,0589,5 × 38,03√SPI
2,9-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß2296×12866,89 × 29,0589,5 × 38,015SPI
2,9-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2296×12866,89 × 29,0589,5 × 38,016SPI
2,9-Zoll Touch E-Paper HATSchwarz, Weiß4296×12866,89 × 29,0589,10 × 42,703√√SPI
3-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2400×16870,4 × 29,56888,5 × 4112SPI
3,5-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2384×18479,68 × 38,1894,00 × 47,5020SPI
3,52-Zoll E-Paper HATSchwarz, Weiß2360×24074,51 × 49,6786,5 × 571,5√SPI
3,52-Zoll E-Paper HAT (B)Rot, Schwarz, Weiß2360×24074,51 × 49,6786,5 × 5716√SPI
3,6-Zoll E-Paper HAT+ (E)E6 Vollfarbe2600×40076,20 × 50,8089,50 × 59,0015√SPI
3,7-Zoll E-Paper HATSchwarz, Weiß4480×28047,32 × 81,1258,0 × 96,53√√SPI
3,7-Zoll E-Paper HAT+ (G)Rot, Gelb, Schwarz, Weiß2416×24081,54 × 47,0496,00 × 57,0020√SPI
3,97-Zoll E-Paper HAT+Schwarz, Weiß4800×48086,40 × 51,8499,50 × 60,003,5√√SPI
3,97-Zoll E-Paper HAT+ (G)Rot, Gelb, Schwarz, Weiß2800×48086,40 × 51,8499,50 × 60,0021√SPI
4-Zoll E-Paper HAT+ (E)E6 Vollfarbe2600×40084,6 × 56,40101,00 × 68,0019√SPI
4,2-Zoll E-Paper-ModulSchwarz, Weiß4400×30084,80 × 63,60103,0 × 78,55√SPI
4,2-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß2400×30084,80 × 63,60103,0 × 78,515SPI
4,2-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2400×30084,80 × 63,60103,0 × 78,521SPI
4,26-Zoll E-Paper HATSchwarz, Weiß4800×48092,80 × 55,68107,0 × 64,04√√SPI
4,3-Zoll E-Paper UART-ModulSchwarz, Weiß4800×60088,00 × 66,00118,0 × 75,01,5UART
4,37-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2512×36890,11 × 64,77101,5 × 81,514SPI
5-Zoll E-Paper HATSchwarz, Weiß2960×552110,59 × 62,65126,38 × 71,191,8√√SPI
5,79-Zoll E-Paper-ModulSchwarz, Weiß4792×272139,00 × 47,74152,50 × 58,503,5√SPI
5,79-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß2792×272139,00 × 47,74152,50 × 58,5024SPI
5,79-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2792×272139,00 × 47,74152,50 × 58,5021SPI
5,83-Zoll E-Paper HATSchwarz, Weiß2648×480119,232 × 88,320125,4 × 99,55√SPI
5,83-Zoll E-Paper HAT (G)Rot, Gelb, Schwarz, Weiß2648×480118,78 × 88,22125,40 × 99,5020√SPI
6-Zoll E-Paper HATSchwarz, Weiß16800×600122,4 × 90,6138,4 × 101,8<1√√USB/SPI/I80
6-Zoll HD E-Paper HATSchwarz, Weiß161448×1072122,4 × 90,6138,4 × 101,8<1√√USB/SPI/I80
7,3-Zoll E-Paper HAT (E)E6 Vollfarbe2800×480160 × 96170,2 × 111,212√SPI
7,3-Zoll E-Paper HAT (F)7-Farbig2800×480160 × 96170,2 × 111,235√SPI
7,5-Zoll E-Paper HATSchwarz, Weiß4800×480163,20 × 97,92170,2 × 111,24√√SPI
7,5-Zoll HD E-Paper HATSchwarz, Weiß2880×528163,24 × 97,94170,2 × 111,25√SPI
7,5-Zoll E-Paper HAT (B)Rot, Schwarz, Weiß2800×480163,20 × 97,92170,2 × 111,226√√SPI
7,5-Zoll E-Paper HAT (H)Rot, Gelb, Schwarz, Weiß2800×480163,20 × 97,92170,20 × 111,2022√SPI
7,8-Zoll E-Paper HATSchwarz, Weiß161872×1404158,18 × 118,64173,8 × 127,6<1√√USB/SPI/I80
9,7-Zoll E-Paper HATSchwarz, Weiß161200×825202,8 × 139,43218,8×156,4<1√√USB/SPI/I80
10,2-Zoll E-Paper HAT (G)Rot, Gelb, Schwarz, Weiß2960 × 640215,52 × 143,68224,00 × 157,0027√SPI
10,3-Zoll E-Paper HATSchwarz, Weiß161872×1404209,66 × 157,25216,7 × 174,4<1√√USB/SPI/I80
10,3-Zoll E-Paper HAT (D)Schwarz, Weiß161872×1404209,66 × 157,25227,7 × 165,8<1√√√USB/SPI/I80
10,85-Zoll E-Paper HAT+Schwarz, Weiß21360 × 480259,76 × 91,68270,56 × 105,923,5√SPI
10,85-Zoll E-Paper HAT+ (G)Rot, Gelb, Schwarz, Weiß21360 × 480259,76 × 91,68270,56 × 105,9221√SPI
12,48-Zoll E-Paper-ModulSchwarz, Weiß21304×984252,98 × 190,90280,0 × 229,5<8√SPI
12,48-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß21304×984252,98 × 190,90280,0 × 229,537√SPI
13,3-Zoll E-Paper HATSchwarz, Weiß161600×1200270,40 × 202,80285,80 × 213,65<1√√USB/SPI/I80
13,3-Zoll E-Paper HAT (B)Rot, Schwarz, Weiß2960×680275,52 × 195,16286,32 × 212,2622√√SPI
13,3-Zoll E-Paper HAT (K)Schwarz, Weiß4960×680275,52 × 195,16286,32 × 212,265√√SPI
13,3-Zoll E-Paper HAT (E)E6 Vollfarbe21600×1200270,40 × 202,80284,70 × 208,8019√SPI
  1. Die Teilaktualisierung dauert in der Regel etwa 0,3 s
  2. Pi-Header: Standard-Raspberry-Pi-40-PIN-GPIO-Erweiterungsheader, unterstützt Raspberry-Pi-Serienboards
Vergleich der E-Paper-Panels

Lieferumfang

  1. 2,9-Zoll E-Paper-Modul x1
  2. PH2.0 20 cm 8-polig x1
