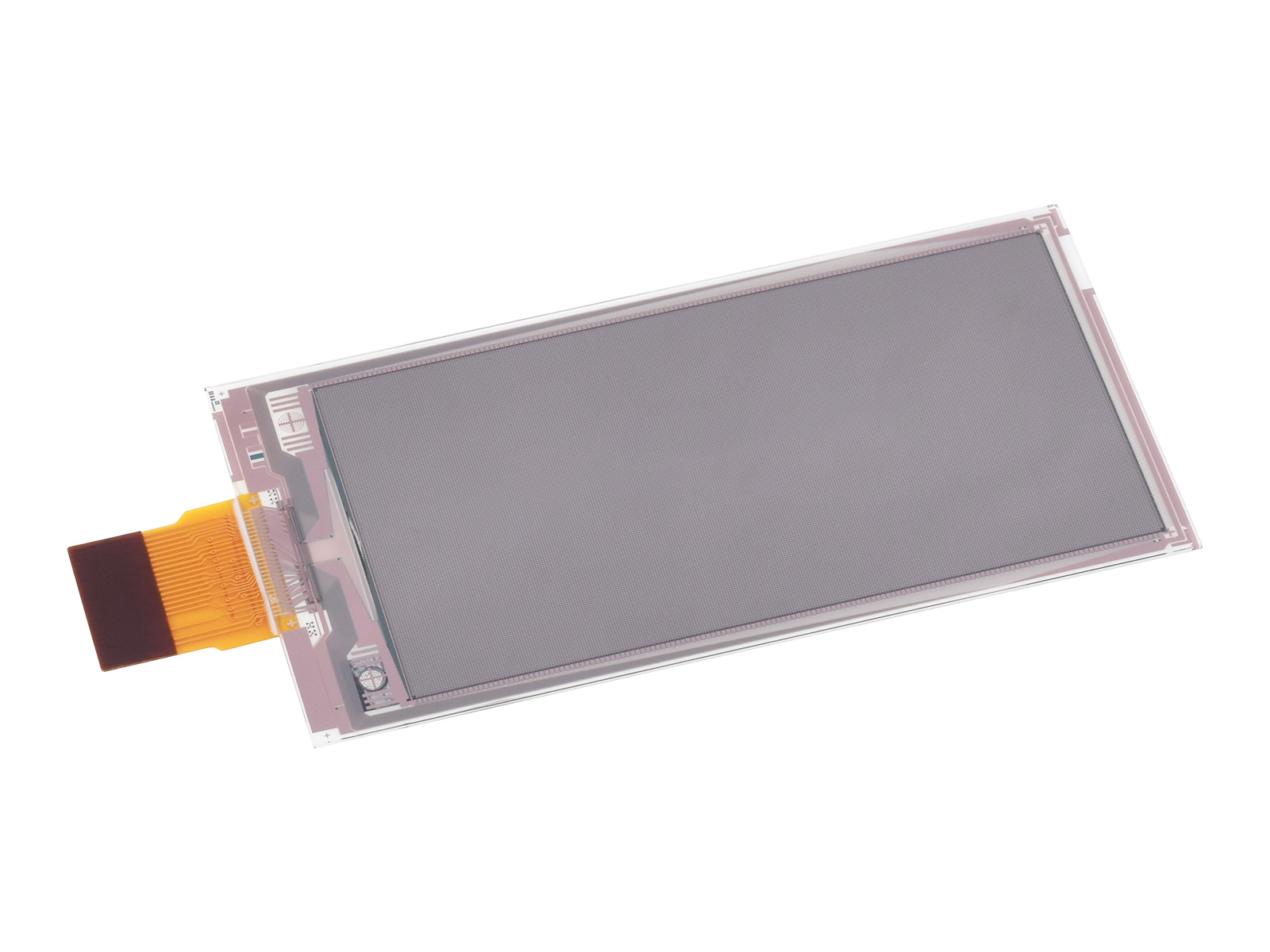

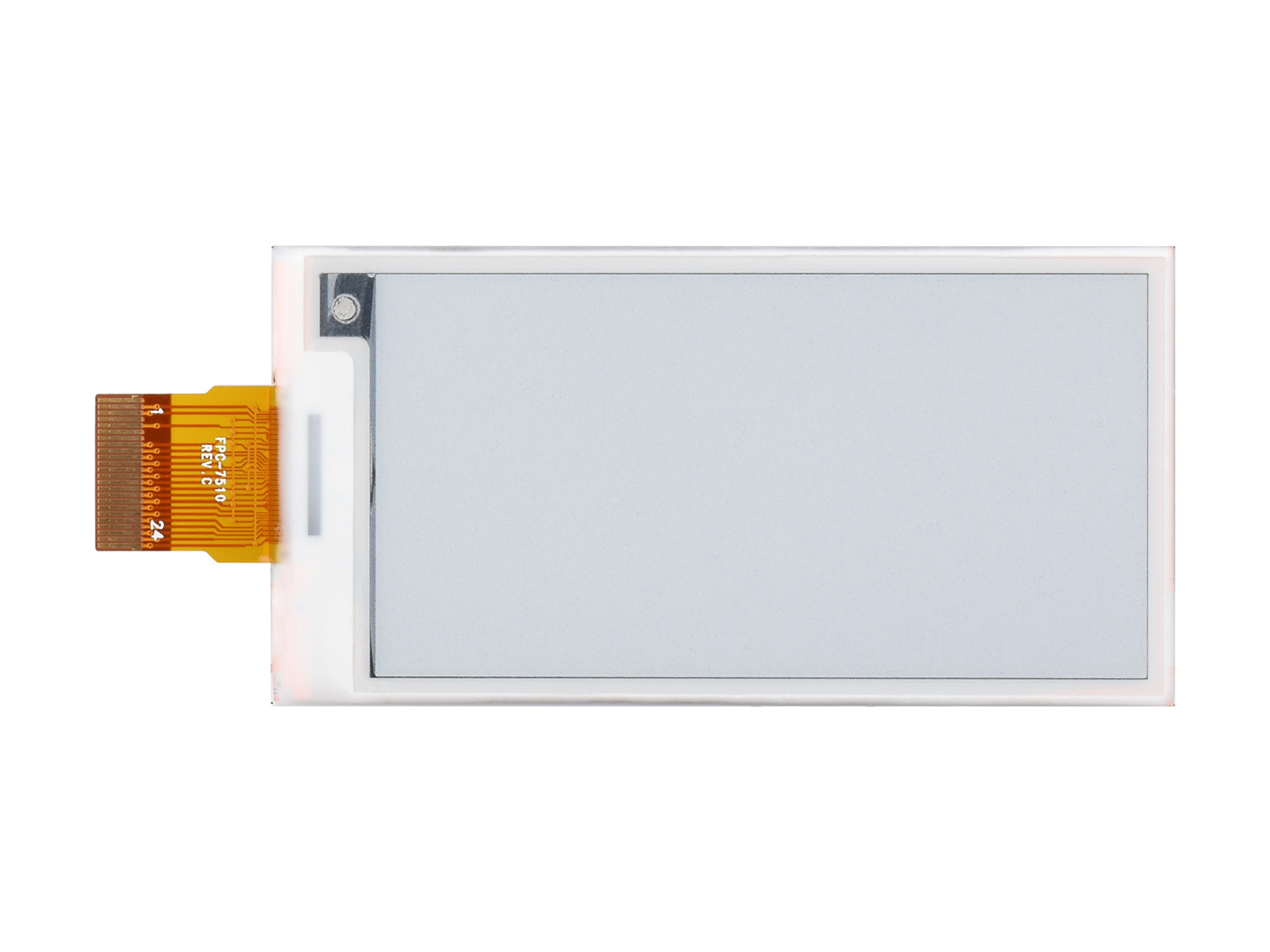

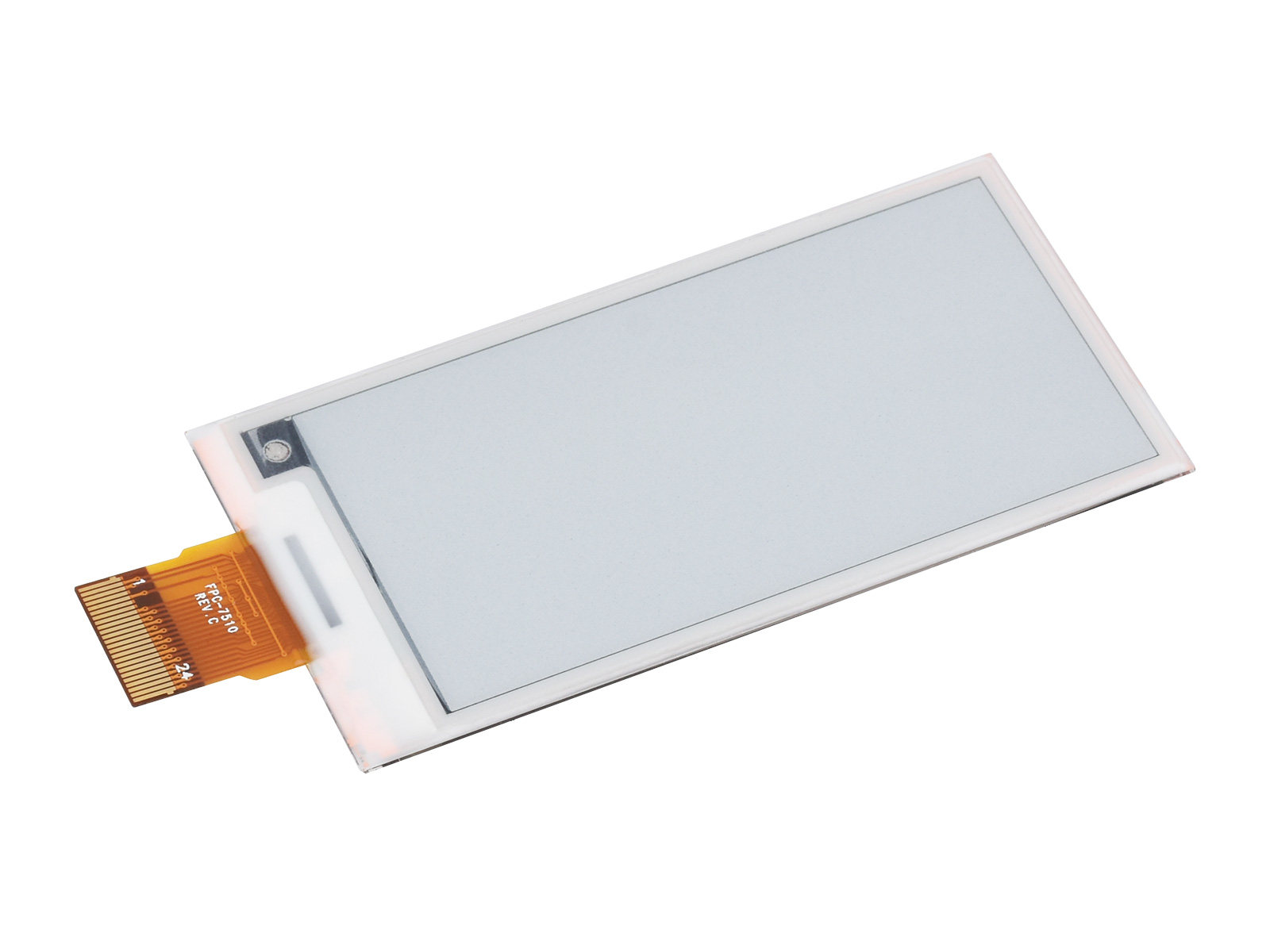

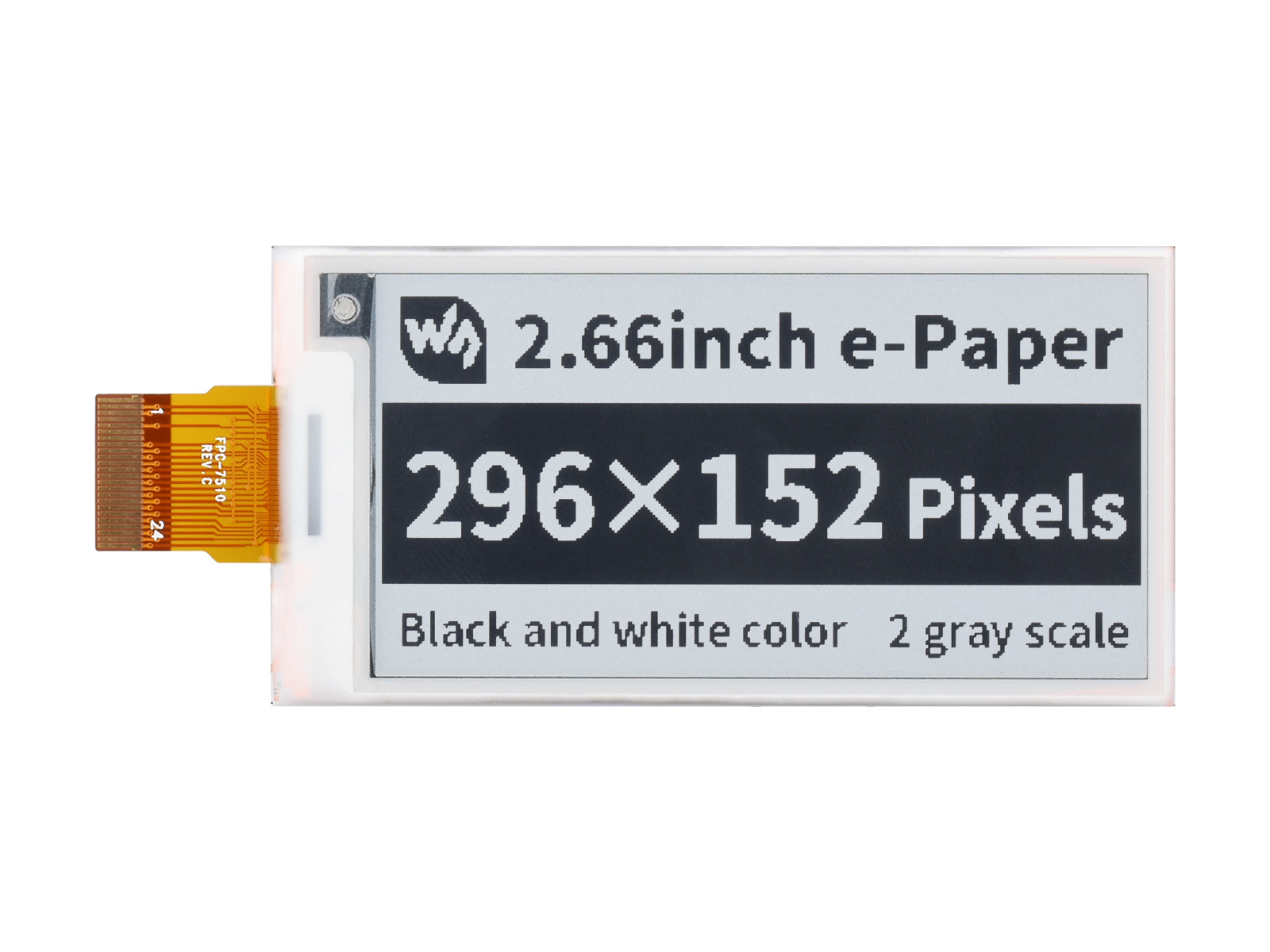

296×152, 2,66-Zoll-e-Paper-E-Ink-Rohdisplay-Panel, Schwarz/Weiß

Bildergalerie überspringen
296×152, 2,66-Zoll-e-Paper-E-Ink-Rohdisplay-Panel, Schwarz/Weiß
296×152, 2,66-Zoll-e-Paper-E-Ink-Rohdisplay-Panel, Schwarz/Weiß
296×152, 2,66-Zoll-e-Paper-E-Ink-Rohdisplay-Panel, Schwarz/Weiß
296×152, 2,66-Zoll-e-Paper-E-Ink-Rohdisplay-Panel, Schwarz/Weiß
296×152, 2,66-Zoll-e-Paper-E-Ink-Rohdisplay-Panel, Schwarz/Weiß
296×152, 2,66-Zoll-e-Paper-E-Ink-Rohdisplay-Panel, Schwarz/Weiß
296×152, 2,66-Zoll-e-Paper-E-Ink-Rohdisplay-Panel, Schwarz/Weiß
296×152, 2,66-Zoll-e-Paper-E-Ink-Rohdisplay-Panel, Schwarz/Weiß

8,32 €*

Preise inkl. MwSt. zzgl. Versandkosten

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer: WSAL18401

Produktinformationen "296×152, 2,66-Zoll-e-Paper-E-Ink-Rohdisplay-Panel, Schwarz/Weiß"

2,66-Zoll-e-Paper-E-Ink-Rohdisplay, 296×152 Pixel, Schwarz/Weiß Dual-Farbig, SPI-Schnittstelle, ohne Leiterplatte
2,66" e-Paper

Unterstützung für Teilaktualisierung, geringer Stromverbrauch, großer Betrachtungswinkel, papierähnlicher Effekt

Ideal für Preisschilder, Regaletiketten, industrielle Instrumente...

  • GrößeDimension.png2,66"
  • AuflösungResolution.png296×152
  • BetrachtungswinkelViewing_angle.png>170°
  • AnzeigefarbeDisplay-BW.pngSchwarz und Weiß
  • GraustufenGray-scale-2.png2
KommunikationSPI.pngSPIAnzeigepanele-Paper.pngE-PaperErfahrungPaper.pngPapierähnlichUmgebungBulb.pngUmgebungslicht erforderlichAnzeigetypReflective.pngPassiv reflektierendAktualisierungRefresh.pngUnterstützung für Teilaktualisierung
Merkmale auf einen Blick
  • Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch nach dem Ausschalten lange bei
  • Extrem geringer Stromverbrauch, im Wesentlichen wird nur Strom für die Aktualisierung benötigt
  • Liefert Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32)
Spezifikationen
Betriebsspannung3,3VAnzeigefarbeSchwarz, Weiß
Schnittstelle3-Draht-SPI, 4-Draht-SPIGraustufen2
Außenabmessungen36,304 × 71,820 × 1,0mmTeilaktualisierungszeit0,3s
Anzeigegröße30,704 × 60,088mmVollaktualisierungszeit6s
Pitch0,202 × 0,203mmAktualisierungsleistung42,4mW (typ.)
Auflösung296 × 152 PixelStandby-Strom<0,01uA (fast keiner)
Betrachtungswinkel>170°
Vorteile von EINK

E-Paper-Displays nutzen die Mikrokapsel-Elektrophorese-Technologie zur Anzeige. Das Prinzip ist: Geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind, bewegen sich bei Anlegen eines elektrischen Feldes zu den Seiten der Mikrokapsel, wodurch die Mikrokapsel durch Reflexion von Umgebungslicht sichtbar wird, genau wie bei herkömmlichem gedrucktem Papier. E-Paper-Displays zeigen Bilder/Texte klar unter Lampenlicht oder natürlichem Licht, benötigen keine Hintergrundbeleuchtung und verfügen über einen Betrachtungswinkel von fast bis zu 180°. Sie werden aufgrund ihres papierähnlichen Effekts normalerweise als E-Reader verwendet.

Anwendungsbeispiele

Geeignet für Preisschilder, Asset-/Geräteetiketten, Regaletiketten, Konferenznamensschilder...

Außenabmessungen
Ressourcen & Dienstleistungen

* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Empfohlen

Um mit diesem Rohdisplay schnell starten zu können, betrachten Sie bitte die folgenden Treiberplatinen:

Auswahlführer

TeilenummerFarbenGraustufenAuflösungAnzeigegröße (mm)Außenabmessungen (mm)Vollaktualisierungszeit (s)TeilaktualisierungFlexibelSchnittstelle
1.02inch e-PaperSchwarz, Weiß2128×8021,76 × 14,0032,57 × 18,60 × 0,982√SPI
1.54inch e-PaperSchwarz, Weiß2200×20027,60 × 27,6037,32 × 31,80 × 1,052√SPI
1.54inch e-Paper (B)Rot, Schwarz, Weiß2200×20027,60 × 27,6037,32 × 31,80 × 1,0514SPI
1.54inch e-Paper (G)Rot, Gelb, Schwarz, Weiß2200×20027,00 × 27,0037,32 × 31,8 × 1,0020SPI
1.64inch e-Paper (G)Rot, Gelb, Schwarz, Weiß2168×16829,568 × 29,56845,5 × 36,4 × 0,9112SPI
2.13inch e-PaperSchwarz, Weiß2250×12248,55 × 23,7159,20 × 29,20 × 1,052√SPI
2.13inch e-Paper (B)Rot, Schwarz, Weiß2250×12248,55 × 23,7059,20 × 29,20 × 0,9815SPI
2.13inch e-Paper (G)Rot, Gelb, Schwarz, Weiß2250×12248,55 × 23,7059,20 × 29,20 × 1,0016SPI
2.15inch e-Paper (B)Rot, Schwarz, Weiß2296×16048,10 × 26,0060,8 × 31,8 × 1,0023SPI
2.15inch e-Paper (G)Rot, Gelb, Schwarz, Weiß2296×16048,10 × 26,0060,8 × 31,8 × 1,0020SPI
2.36inch e-Paper (G)Rot, Gelb, Schwarz, Weiß2296×16852,096 × 29,56868,1 × 37,9 × 0,8512SPI
2.66inch e-PaperSchwarz, Weiß2296×15230,704 × 60,08836,304 × 71,820 × 1,006√SPI
2.66inch e-Paper (B)Rot, Schwarz, Weiß2296×15230,704 × 60,08836,304 × 71,820 × 1,0015SPI
2.66inch e-Paper (G)Rot, Gelb, Schwarz, Weiß2360×18460,05 × 30,6972,59 × 37,11 × 1,0026SPI
2.7inch e-PaperSchwarz, Weiß4264×17657,29 × 38,1970,42 × 45,80 × 0,986√SPI
2.7inch e-Paper (B)Rot, Schwarz, Weiß2264×17657,29 × 38,1970,42 × 45,80 × 0,9815SPI
2.9inch e-PaperSchwarz, Weiß4296×12866,89 × 29,0579,00 × 36,70 × 1,053√SPI
2.9inch e-Paper (B)Rot, Schwarz, Weiß2296×12866,90 × 29,0679,00 × 36,70 × 1,2014√SPI
2.9inch e-Paper (G)Rot, Gelb, Schwarz, Weiß2296×12866,89 × 29,0579,00 × 36,70 × 1,2016SPI
3inch e-Paper (G)Rot, Gelb, Schwarz, Weiß2400×16870,4 × 29,56886,4 × 39,2 × 0,8512SPI
3.5inch e-Paper (G)Rot, Gelb, Schwarz, Weiß2384×18479,68 × 38,1891,75 × 45,03 × 1,0020SPI
3.52inch e-PaperSchwarz, Weiß2360×24074,51 × 49,6784,70 × 54,41 × 1,181,5SPI
3.52inch e-Paper (B)Rot, Schwarz, Weiß2360×24074,51 × 49,6784,70 × 54,41 × 0,8516SPI
3.6inch e-Paper (E)E6 Vollfarbe2600×40076,20 × 50,8086,60 × 56,00 × 0,7815SPI
3.7inch e-PaperSchwarz, Weiß4480×28047,32 × 81,1254,90 × 93,30 × 0,783√SPI
3.7inch e-Paper (G)Rot, Gelb, Schwarz, Weiß2416×24081,54 × 47,0792,99 × 53,00 × 1,0020SPI
3.97inch e-PaperSchwarz, Weiß4800×48099,50 × 60,0096,62 × 56,24 × 0,923,5√SPI
3.97inch e-Paper (G)Rot, Gelb, Schwarz, Weiß2800×48099,50 × 60,0096,62 × 56,24 × 0,9221SPI
4inch e-Paper (E)E6 Vollfarbe2600×40084,6 × 56,499,00 × 66,00 × 0,8519SPI
4.2inch e-PaperSchwarz, Weiß4400×30084,80 × 63,6091,00 × 77,00 × 1,185√SPI
4.2inch e-Paper (B)Rot, Schwarz, Weiß2400×30084,80 × 63,6091,00 × 77,00 × 1,0515SPI
4.2inch e-Paper (G)Rot, Gelb, Schwarz, Weiß2400×30084,80 × 63,6091,00 × 77,00 × 1,0021SPI
4.26inch e-PaperSchwarz, Weiß4800×48092,8 × 55,68129,33 × 62,37 × 0,934√SPI
4.37inch e-Paper (G)Rot, Gelb, Schwarz, Weiß2512×36890,11 × 64,7799,5 × 79,5 × 0,8514SPI
5inch e-PaperSchwarz, Weiß2960×552110,59 × 62,65126,38 × 71,19 × 0,791,8√SPI
5.65inch e-Paper (F)7-Farbig2600×448114,9 × 85,8125,4 × 99,5 × 0,91<35SPI
5.79inch e-PaperSchwarz, Weiß4792×272139,00 × 47,74150,92 × 56,94 × 1,003,5√SPI
5.79inch e-Paper (B)Rot, Schwarz, Weiß2792×272139,00 × 47,74150,92 × 56,94 × 1,0024SPI
5.79inch e-Paper (G)Rot, Gelb, Schwarz, Weiß2792×272139,00 × 47,74150,92 × 56,94 × 1,0021SPI
5.83inch e-PaperSchwarz, Weiß2648×480119,232 × 88,320125,40 × 99,50 × 1,185SPI
5.83inch e-Paper (G)Rot, Gelb, Schwarz, Weiß2648×480118,78 × 88,22125,40 × 99,50 × 1,2020SPI
6inch HD e-PaperSchwarz, Weiß161448×1072122,356 × 90,60138,40 × 101,80 × 0,67<1√Parallelport
7.3inch e-Paper (E)E6 Vollfarbe2800×480160 × 96170,2 × 111,2 × 0,9112SPI
7.3inch e-Paper (F)7-Farbig2800×480160 × 96170,2 × 111,2 × 0,9135SPI
7.5inch e-PaperSchwarz, Weiß4800×480163,20 × 97,92170,20 × 111,20 × 1,184√SPI
7.5inch e-Paper (B)Rot, Schwarz, Weiß2800×480163,20 × 97,92170,20 × 111,20 × 1,1826√SPI
7.5inch e-Paper (G)Schwarz, Weiß2800×480163,20 × 97,92177,20 × 118,20 × 2,005√SPI
7.5inch e-Paper (H)Rot, Gelb, Schwarz, Weiß2800×480163,20 × 97,92170,20 × 111,20 × 1,2022SPI
7.8inch e-PaperSchwarz, Weiß161872×1404158,18 × 118,64173,80 × 127,60 × 0,78<1√Parallelport
9.7inch e-PaperSchwarz, Weiß161200×825202,8 × 139,43218,80 × 156,425 × 1,15<1√Parallelport
10.2inch e-Paper (G)Rot, Gelb, Schwarz, Weiß2960×640215,52 × 143,68224,00 × 157,00 × 1,0027SPI
10.3inch e-PaperSchwarz, Weiß161872×1404209,66 × 157,25216,70 × 174,40 × 0,78<1√Parallelport
10.3inch e-Paper (D)Schwarz, Weiß161872×1404209,66 × 157,25227,70 × 165,80 × 0,647<1√√Parallelport
10.85inch e-PaperSchwarz, Weiß21360×480259,76 × 91,68270,56 × 105,92 × 1,203,5SPI
10.85inch e-Paper (G)Rot, Gelb, Schwarz, Weiß21360×480259,76 × 91,68270,56 × 105,92 × 1,2021SPI
12.48inch e-PaperSchwarz, Weiß21304×984252,98 × 190,90261,50 × 211,00 × 0,30<8SPI
12.48inch e-Paper (B)Rot, Schwarz, Weiß21304×984252,98 × 190,90261,40 × 211,00 × 1,2037SPI
13.3inch e-PaperSchwarz, Weiß161600×1200270,40 × 202,80285,80 × 213,65 × 0,78<1√Parallelport
13.3inch e-Paper (B)Rot, Schwarz, Weiß2960×680275,52 × 195,16286,32 × 212,26 × 1,2022√SPI
13.3inch e-Paper (E)E6 Vollfarbe21600×1200270,40 × 202,80284,70 × 208,80 × 0,85019SPI
13.3inch e-Paper (K)Schwarz, Weiß4960×680275,52 × 195,16286,32 × 212,26 × 1,205√SPI
e-Paper Rohpanels Vergleich

Lieferumfang

Dies ist ein Rohdisplay. Für einfaches Testen und Vergleichen betrachten Sie bitte das Modell mit Treiberplatine: 2.66inch e-Paper Module
  1. 2.66inch e-Paper x1
