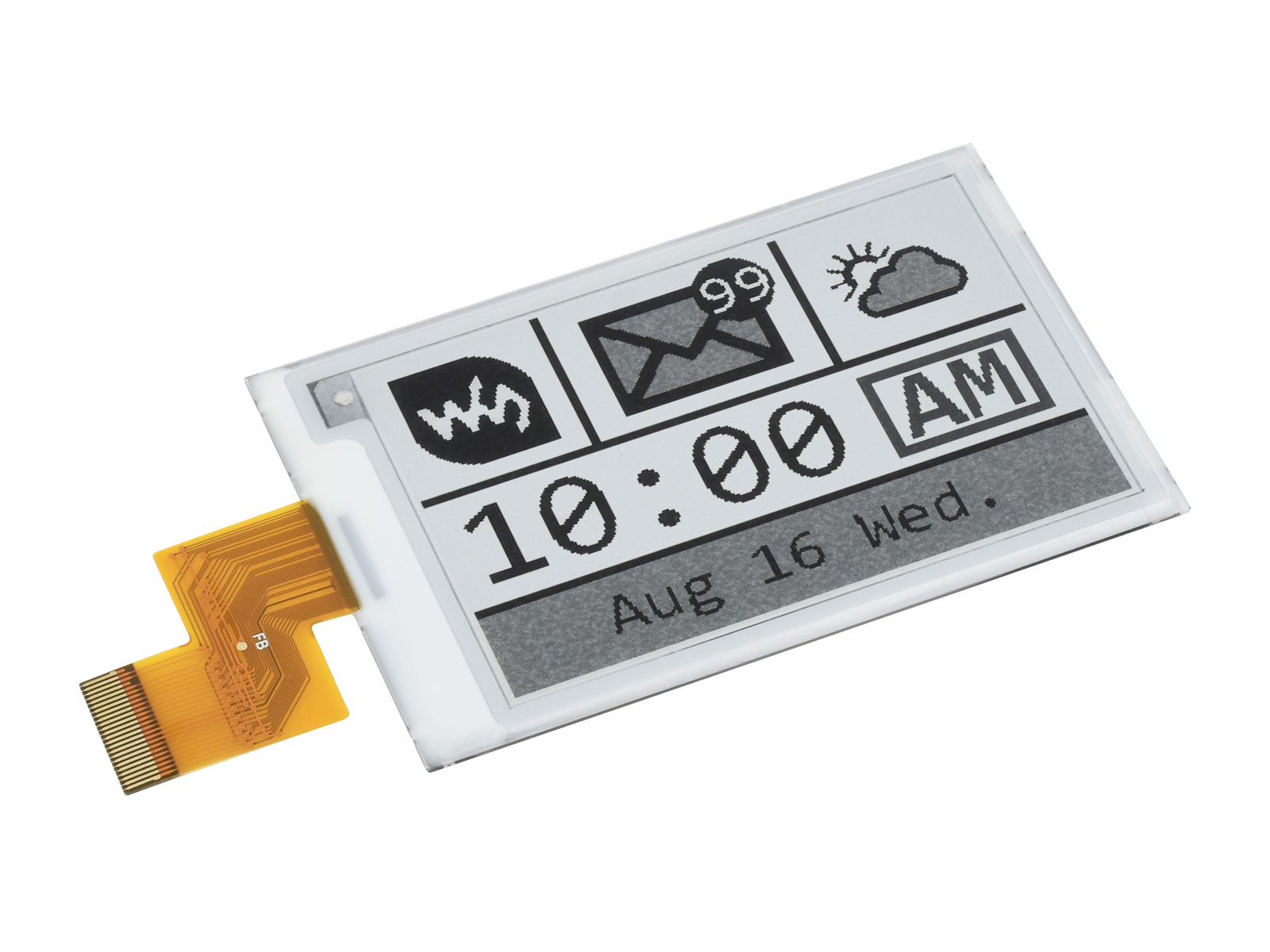

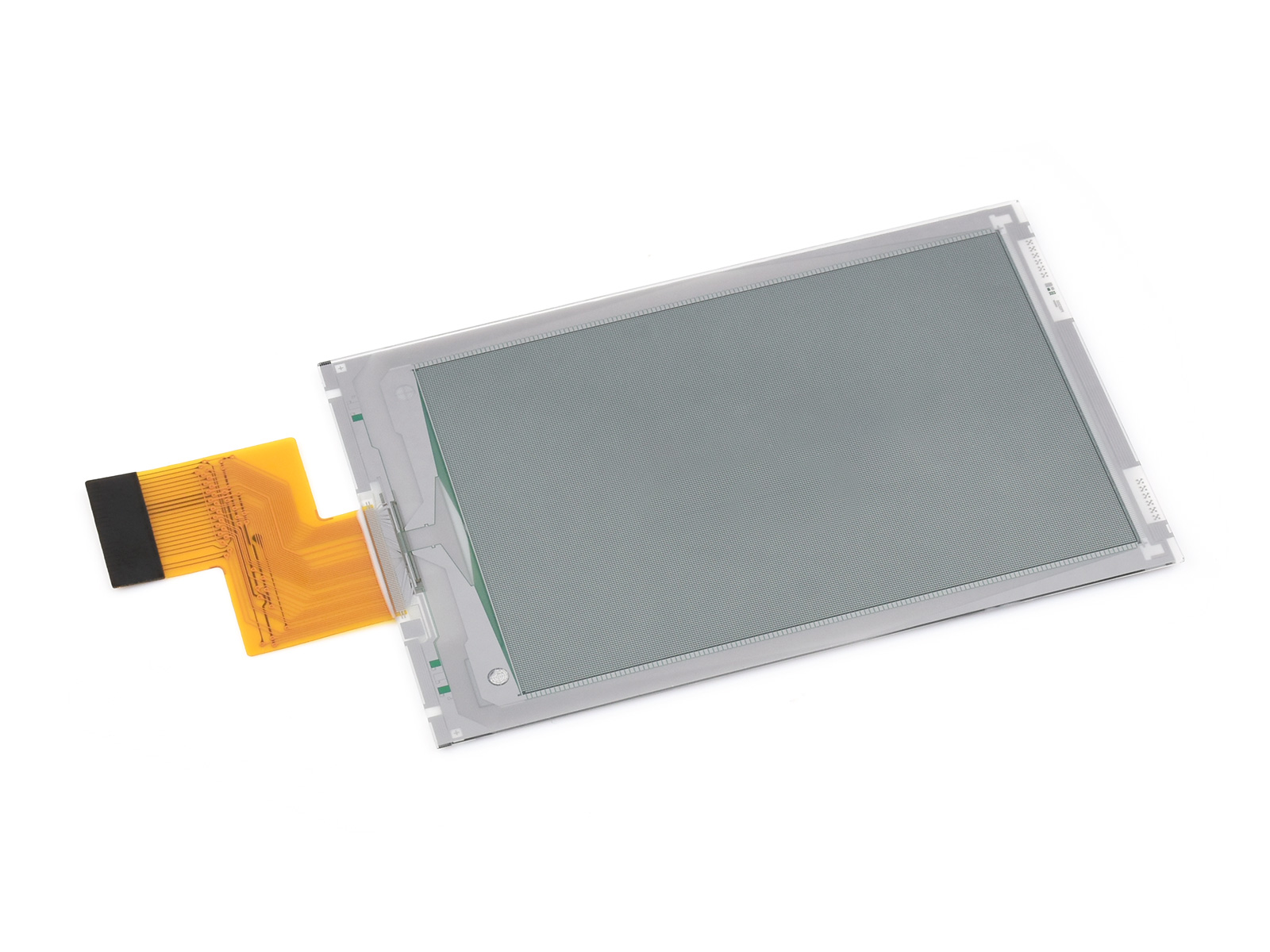

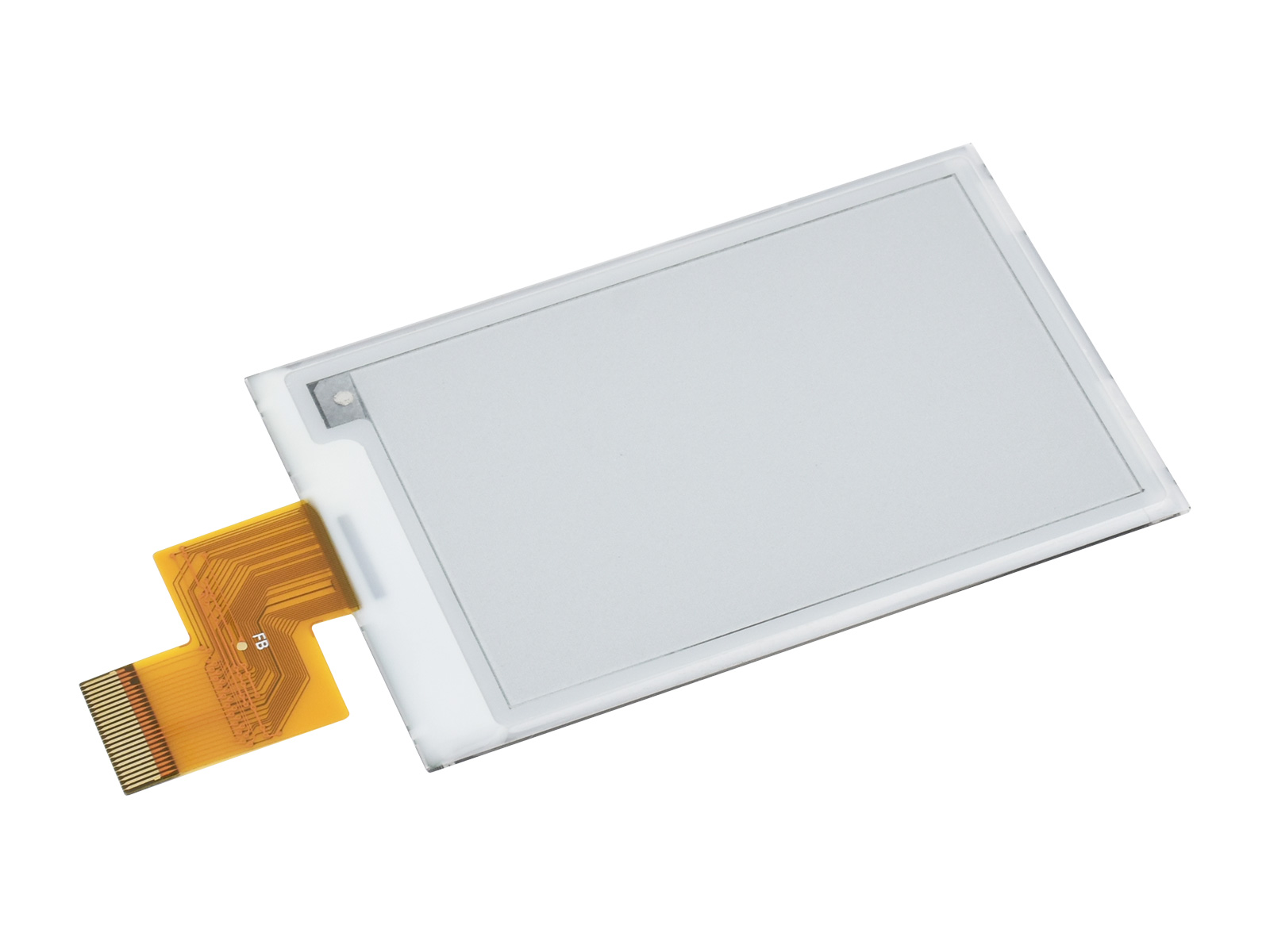

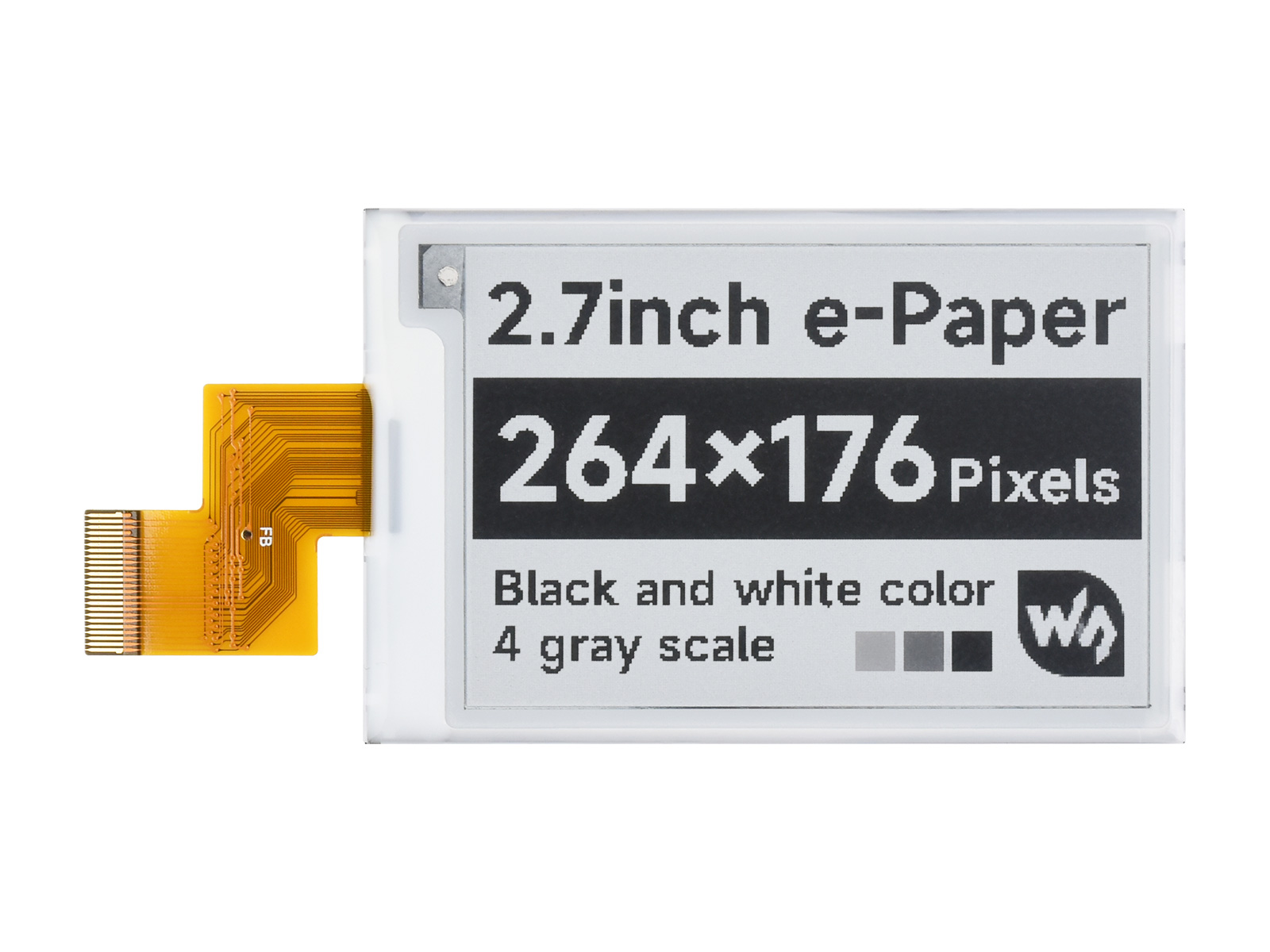

264x176, 2,7-Zoll E-Ink-Rohdisplay

Bildergalerie überspringen
264x176, 2,7-Zoll E-Ink-Rohdisplay
264x176, 2,7-Zoll E-Ink-Rohdisplay
264x176, 2,7-Zoll E-Ink-Rohdisplay
264x176, 2,7-Zoll E-Ink-Rohdisplay
264x176, 2,7-Zoll E-Ink-Rohdisplay
264x176, 2,7-Zoll E-Ink-Rohdisplay
264x176, 2,7-Zoll E-Ink-Rohdisplay
264x176, 2,7-Zoll E-Ink-Rohdisplay

9,51 €*

Preise inkl. MwSt. zzgl. Versandkosten

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer: WSAL13378

Produktinformationen "264x176, 2,7-Zoll E-Ink-Rohdisplay"

264x176, 2,7-Zoll E-Ink-Rohdisplay, SPI-Schnittstelle, ohne Leiterplatte
2,7″ E-Paper

Niedriger Stromverbrauch, großer Betrachtungswinkel, papierähnlicher Effekt ohne Strom

Ideal für Preisschilder, Regaletiketten, industrielle Instrumente...

  • GrößeDimension.png2,7″
  • AuflösungResolution.png264×176
  • BetrachtungswinkelViewing_angle.png>170°
  • AnzeigefarbeDisplay-BW.pngSchwarz/Weiß
  • GraustufenGray-scale-4.png4
KommunikationSPI.pngSPIAnzeigepanele-Paper.pngE-PaperErfahrungPaper.pngPapierähnlichUmgebungBulb.pngUmgebungslicht erforderlichAnzeigetypReflective.pngPassiv reflektierend
Merkmale auf einen Blick
  • Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch bei Stromausfall lange bei
  • Extrem niedriger Stromverbrauch, Strom wird im Grunde nur zum Aktualisieren benötigt
  • Inklusive Online-Entwicklungsressourcen und Handbuch (Leiterplattenschema, Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32)
Spezifikationen
Betriebsspannung3,3VAnzeigefarbeSchwarz/Weiß
Schnittstelle3-Draht-SPI, 4-Draht-SPIGraustufen4
Außenabmessungen70,42 × 45,8 × 0,98mmVollaktualisierungszeit6s
Anzeigegröße57,29 × 38,19mmTeilaktualisierungszeit0,3s
Aktualisierungsleistung26,4mW (typ.)Standby-Strom<0,01uA (fast keiner)
PUNKTABSTAND0,217 × 0,217 mmBetrachtungswinkel>170°
AUFLÖSUNG264 × 176 Pixel
Vorteile von EINK

E-Paper-Displays nutzen die Mikrokapsel-Elektrophorese-Technologie zur Anzeige. Das Prinzip ist: Geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind, bewegen sich bei Anlegen eines elektrischen Feldes zu den Seiten der Mikrokapsel, wodurch die Mikrokapsel durch Reflexion von Umgebungslicht sichtbar wird, genau wie bei herkömmlichem gedrucktem Papier. E-Paper-Displays zeigen Bilder/Texte klar unter Lampenlicht oder natürlichem Licht, benötigen keine Hintergrundbeleuchtung und verfügen über einen Betrachtungswinkel von fast bis zu 180°. Sie werden aufgrund ihres papierähnlichen Effekts normalerweise als E-Reader verwendet.

Dies ist ein Rohdisplay ohne Treiberplatine

Um dieses Rohdisplay einfach zu testen und zu vergleichen, wird empfohlen, die folgenden Lösungen zu kaufen:

2.7inch-e-Paper-HAT-1_160.jpg2,7-Zoll E-Paper mit Treiberplatine2,7-Zoll E-Paper HATHier klicken zum Kauf
e-Paper-Driver-HAT-intro_160.jpgUniverselles E-Paper-Rohpanel-Treiber-HATE-Paper Driver HATHier klicken zum Kauf
e-Paper-ESP32-Driver-Board-intro_160.jpgUniverselles E-Paper-Rohpanel-Treiberplatine, ESP32 WiFi / Bluetooth WirelessE-Paper ESP32 TreiberplatineHier klicken zum Kauf
e-Paper-ESP8266-Driver-Board-intro2_160.jpgUniverselles E-Paper-Rohpanel-Treiberplatine, ESP8266 WiFi WirelessE-Paper ESP8266 TreiberplatineHier klicken zum Kauf
e-Paper-Shield-intro_160.jpgUniverselles E-Paper-Rohpanel-Treiber-Shield für Arduino / NUCLEOE-Paper ShieldHier klicken zum Kauf
Anwendungsbeispiele

Geeignet für Preisschilder, Asset-/Geräteetiketten, Regaletiketten, Konferenznamensschilder...

Produktanzeige
Außenabmessungen
Ressourcen & Dienstleistungen

* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Auswahlführer

TeilenummerFarbenGraustufenAuflösungAnzeigegröße (mm)Außenabmessungen (mm)Vollaktualisierungszeit (s)TeilaktualisierungFlexibelSchnittstelle
1,02-Zoll E-PaperSchwarz, Weiß2128×8021,76 × 14,0032,57 × 18,60 × 0,982√SPI
1,54-Zoll E-PaperSchwarz, Weiß2200×20027,60 × 27,6037,32 × 31,80 × 1,052√SPI
1,54-Zoll E-Paper (B)Rot, Schwarz, Weiß2200×20027,60 × 27,6037,32 × 31,80 × 1,0514SPI
1,54-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2200×20027,00 × 27,0037,32 × 31,8 × 1,0020SPI
1,64-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2168×16829,568 × 29,56845,5 × 36,4 × 0,9112SPI
2,13-Zoll E-PaperSchwarz, Weiß2250×12248,55 × 23,7159,20 × 29,20 × 1,052√SPI
2,13-Zoll E-Paper (B)Rot, Schwarz, Weiß2250×12248,55 × 23,7059,20 × 29,20 × 0,9815SPI
2,13-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2250×12248,55 × 23,7059,20 × 29,20 × 1,0016SPI
2,15-Zoll E-Paper (B)Rot, Schwarz, Weiß2296×16048,10 × 26,0060,8 × 31,8 × 1,0023SPI
2,15-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2296×16048,10 × 26,0060,8 × 31,8 × 1,0020SPI
2,36-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2296×16852,096 × 29,56868,1 × 37,9 × 0,8512SPI
2,66-Zoll E-PaperSchwarz, Weiß2296×15230,704 × 60,08836,304 × 71,820 × 1,006√SPI
2,66-Zoll E-Paper (B)Rot, Schwarz, Weiß2296×15230,704 × 60,08836,304 × 71,820 × 1,0015SPI
2,66-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2360×18460,05 × 30,6972,59 × 37,11 × 1,0026SPI
2,7-Zoll E-PaperSchwarz, Weiß4264×17657,29 × 38,1970,42 × 45,80 × 0,986√SPI
2,7-Zoll E-Paper (B)Rot, Schwarz, Weiß2264×17657,29 × 38,1970,42 × 45,80 × 0,9815SPI
2,9-Zoll E-PaperSchwarz, Weiß4296×12866,89 × 29,0579,00 × 36,70 × 1,053√SPI
2,9-Zoll E-Paper (B)Rot, Schwarz, Weiß2296×12866,90 × 29,0679,00 × 36,70 × 1,2014√SPI
2,9-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2296×12866,89 × 29,0579,00 × 36,70 × 1,2016SPI
3-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2400×16870,4 × 29,56886,4 × 39,2 × 0,8512SPI
3,5-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2384×18479,68 × 38,1891,75 × 45,03 × 1,0020SPI
3,52-Zoll E-PaperSchwarz, Weiß2360×24074,51 × 49,6784,70 × 54,41 × 1,181,5SPI
3,52-Zoll E-Paper (B)Rot, Schwarz, Weiß2360×24074,51 × 49,6784,70 × 54,41 × 0,8516SPI
3,6-Zoll E-Paper (E)E6 Vollfarbe2600×40076,20 × 50,8086,60 × 56,00 × 0,7815SPI
3,7-Zoll E-PaperSchwarz, Weiß4480×28047,32 × 81,1254,90 × 93,30 × 0,783√SPI
3,7-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2416×24081,54 × 47,0792,99 × 53,00 × 1,0020SPI
3,97-Zoll E-PaperSchwarz, Weiß4800×48099,50 × 60,0096,62 × 56,24 × 0,923,5√SPI
3,97-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2800×48099,50 × 60,0096,62 × 56,24 × 0,9221SPI
4-Zoll E-Paper (E)E6 Vollfarbe2600×40084,6 × 56,499,00 × 66,00 × 0,8519SPI
4,2-Zoll E-PaperSchwarz, Weiß4400×30084,80 × 63,6091,00 × 77,00 × 1,185√SPI
4,2-Zoll E-Paper (B)Rot, Schwarz, Weiß2400×30084,80 × 63,6091,00 × 77,00 × 1,0515SPI
4,2-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2400×30084,80 × 63,6091,00 × 77,00 × 1,0021SPI
4,26-Zoll E-PaperSchwarz, Weiß4800×48092,8 × 55,68129,33 × 62,37 × 0,934√SPI
4,37-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2512×36890,11 × 64,7799,5 × 79,5 × 0,8514SPI
5-Zoll E-PaperSchwarz, Weiß2960×552110,59 × 62,65126,38 × 71,19 × 0,791,8√SPI
5,65-Zoll E-Paper (F)7-Farbig2600×448114,9 × 85,8125,4 × 99,5 × 0,91<35SPI
5,79-Zoll E-PaperSchwarz, Weiß4792×272139,00 × 47,74150,92 × 56,94 × 1,003,5√SPI
5,79-Zoll E-Paper (B)Rot, Schwarz, Weiß2792×272139,00 × 47,74150,92 × 56,94 × 1,0024SPI
5,79-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2792×272139,00 × 47,74150,92 × 56,94 × 1,0021SPI
5,83-Zoll E-PaperSchwarz, Weiß2648×480119,232 × 88,320125,40 × 99,50 × 1,185SPI
5,83-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2648×480118,78 × 88,22125,40 × 99,50 × 1,2020SPI
6-Zoll HD E-PaperSchwarz, Weiß161448×1072122,356 × 90,60138,40 × 101,80 × 0,67<1√Parallelport
7,3-Zoll E-Paper (E)E6 Vollfarbe2800×480160 × 96170,2 × 111,2 × 0,9112SPI
7,3-Zoll E-Paper (F)7-Farbig2800×480160 × 96170,2 × 111,2 × 0,9135SPI
7,5-Zoll E-PaperSchwarz, Weiß4800×480163,20 × 97,92170,20 × 111,20 × 1,184√SPI
7,5-Zoll E-Paper (B)Rot, Schwarz, Weiß2800×480163,20 × 97,92170,20 × 111,20 × 1,1826√SPI
7,5-Zoll E-Paper (G)Schwarz, Weiß2800×480163,20 × 97,92177,20 × 118,20 × 2,005√SPI
7,5-Zoll E-Paper (H)Rot, Gelb, Schwarz, Weiß2800×480163,20 × 97,92170,20 × 111,20 × 1,2022SPI
7,8-Zoll E-PaperSchwarz, Weiß161872×1404158,18 × 118,64173,80 × 127,60 × 0,78<1√Parallelport
9,7-Zoll E-PaperSchwarz, Weiß161200×825202,8 × 139,43218,80 × 156,425 × 1,15<1√Parallelport
10,2-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2960×640215,52 × 143,68224,00 × 157,00 × 1,0027SPI
10,3-Zoll E-PaperSchwarz, Weiß161872×1404209,66 × 157,25216,70 × 174,40 × 0,78<1√Parallelport
10,3-Zoll E-Paper (D)Schwarz, Weiß161872×1404209,66 × 157,25227,70 × 165,80 × 0,647<1√√Parallelport
10,85-Zoll E-PaperSchwarz, Weiß21360×480259,76 × 91,68270,56 × 105,92 × 1,203,5SPI
10,85-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß21360×480259,76 × 91,68270,56 × 105,92 × 1,2021SPI
12,48-Zoll E-PaperSchwarz, Weiß21304×984252,98 × 190,90261,50 × 211,00 × 0,30<8SPI
12,48-Zoll E-Paper (B)Rot, Schwarz, Weiß21304×984252,98 × 190,90261,40 × 211,00 × 1,2037SPI
13,3-Zoll E-PaperSchwarz, Weiß161600×1200270,40 × 202,80285,80 × 213,65 × 0,78<1√Parallelport
13,3-Zoll E-Paper (B)Rot, Schwarz, Weiß2960×680275,52 × 195,16286,32 × 212,26 × 1,2022√SPI
13,3-Zoll E-Paper (E)E6 Vollfarbe21600×1200270,40 × 202,80284,70 × 208,80 × 0,85019SPI
13,3-Zoll E-Paper (K)Schwarz, Weiß4960×680275,52 × 195,16286,32 × 212,26 × 1,205√SPI
Vergleich von E-Paper-Rohpanels

Lieferumfang

2,7-Zoll E-Paper x1
