264x176, 2,7-Zoll E-Ink-Display-HAT für Raspberry Pi

22,60 €*

Preise inkl. MwSt. zzgl. Versandkosten

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Produktnummer: WSAL13354

Produktinformationen "264x176, 2,7-Zoll E-Ink-Display-HAT für Raspberry Pi"

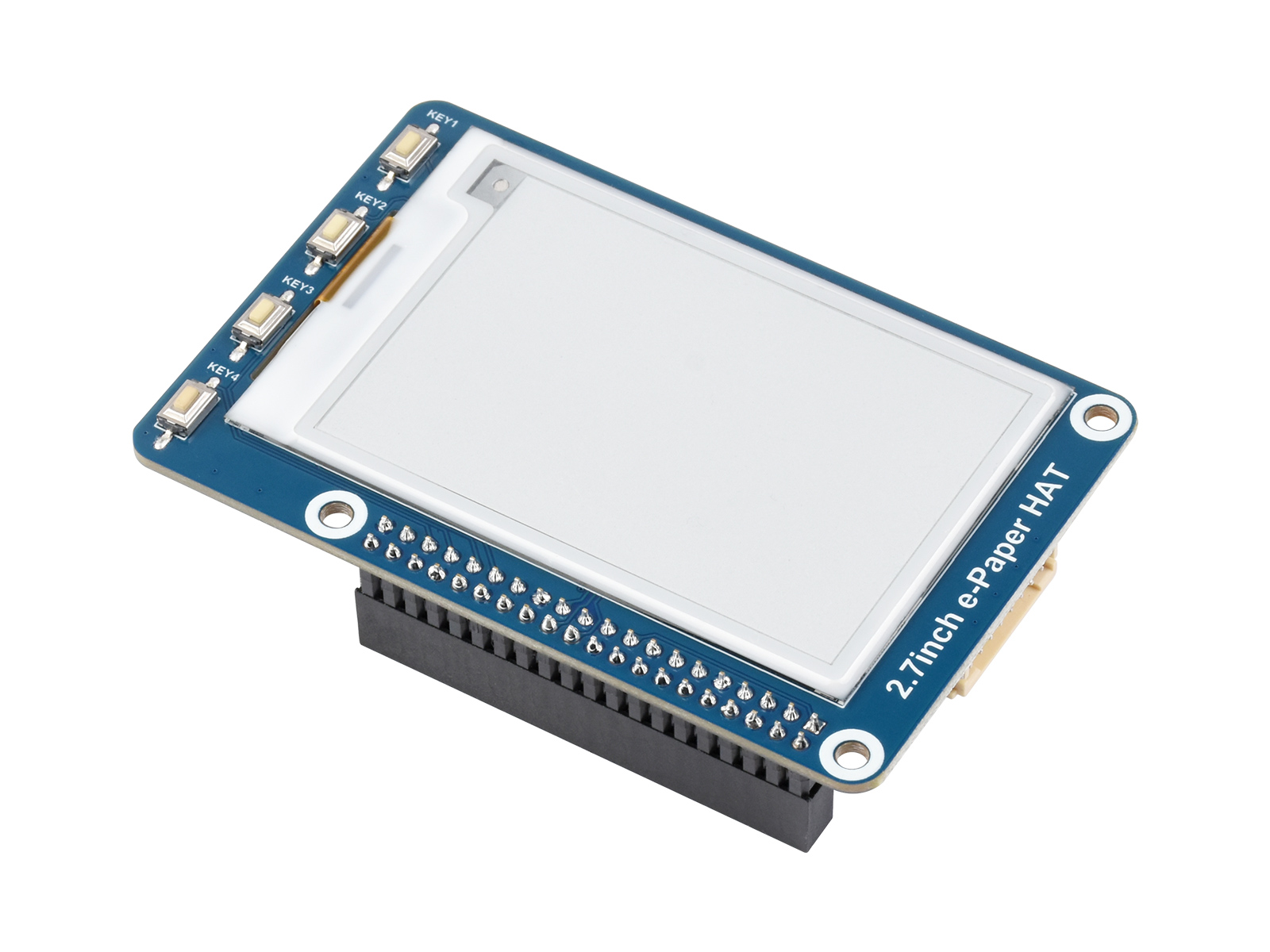

264x176, 2,7-Zoll E-Ink-Display-HAT für Raspberry Pi, SPI-Schnittstelle

2,7″ E-Paper HAT

Niedriger Stromverbrauch, großer Betrachtungswinkel, papierähnliches Erscheinungsbild ohne Stromversorgung

Ideal für Preisschilder, Regaletiketten, industrielle Instrumente...

Größe2,7″
Auflösung264×176
Betrachtungswinkel>170°
AnzeigefarbeSchwarz / Weiß
Graustufen4

Kommunikation

SPIAnzeigepanel

E-PaperErfahrung

PapierähnlichUmgebung

Umgebungslicht erforderlichAnzeigetyp

Passiv reflektierend

Merkmale auf einen Blick

Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch nach dem Ausschalten lange bei
Extrem niedriger Stromverbrauch, Strom wird im Wesentlichen nur zum Aktualisieren benötigt
An Bord 4x Tasten für erweiterte Anwendungen
Standard-Raspberry-Pi-40PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Seriengeräte, Jetson Nano
SPI-Schnittstelle zum Anschluss an Controller-Boards wie Raspberry Pi/Arduino/STM32 usw.
An Bord Spannungsübersetzer, kompatibel mit 3,3V/5V-MCUs
Liefert mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32)

Spezifikationen

Betriebsspannung	3,3V/5V	Anzeigefarbe	Schwarz, Weiß
Schnittstelle	3-Draht-SPI, 4-Draht-SPI	Graustufen	4
Außenabmessungen	85 × 56mm	Vollständige Aktualisierungszeit	6s
Anzeigegröße	57,288 × 38,192mm	Teilaktualisierungszeit	0,3s
Aktualisierungsleistung	24mW (typ.)	Standby-Strom	<0,01uA (fast keine)
PUNKTABSTAND	0,217 × 0,217 mm	Betrachtungswinkel	>170°
AUFLÖSUNG	264 × 176 Pixel

Vorteile von EINK

E-Paper-Displays nutzen die Mikrokapsel-Elektrophorese-Technologie zur Anzeige. Das Prinzip ist: Geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind, bewegen sich an die Seiten der Mikrokapsel, wenn ein elektrisches Feld angelegt wird, wodurch die Mikrokapsel durch Reflexion von Umgebungslicht sichtbar wird, genau wie bei herkömmlichem gedrucktem Papier. E-Paper-Displays zeigen Bilder/Texte unter Lampenlicht oder natürlichem Licht klar an, benötigen keine Hintergrundbeleuchtung und verfügen über einen Betrachtungswinkel von fast bis zu 180°. Sie werden aufgrund ihres papierähnlichen Effekts normalerweise als E-Reader verwendet.

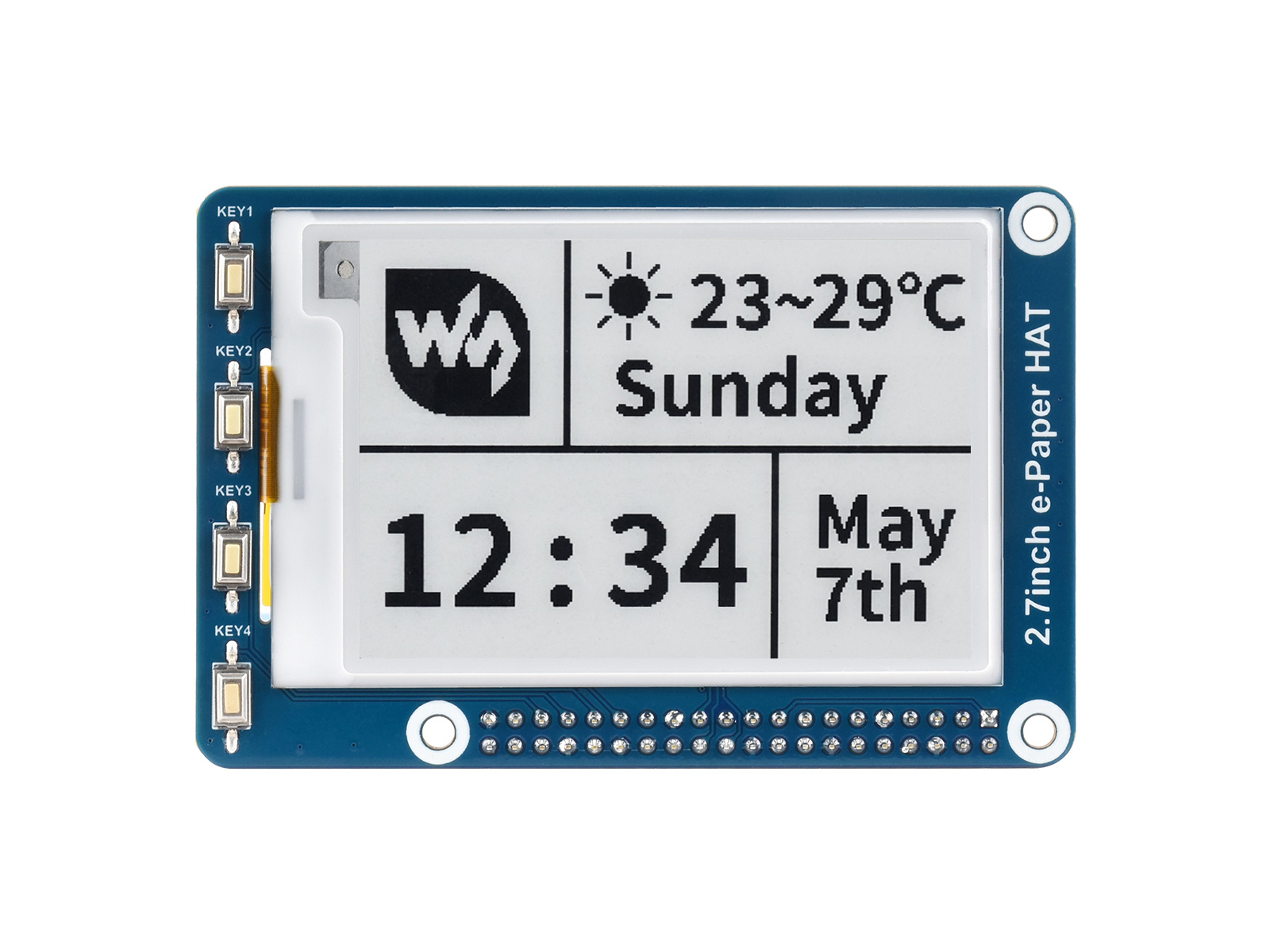

An Bord 4x Tasten für erweiterte Anwendungen

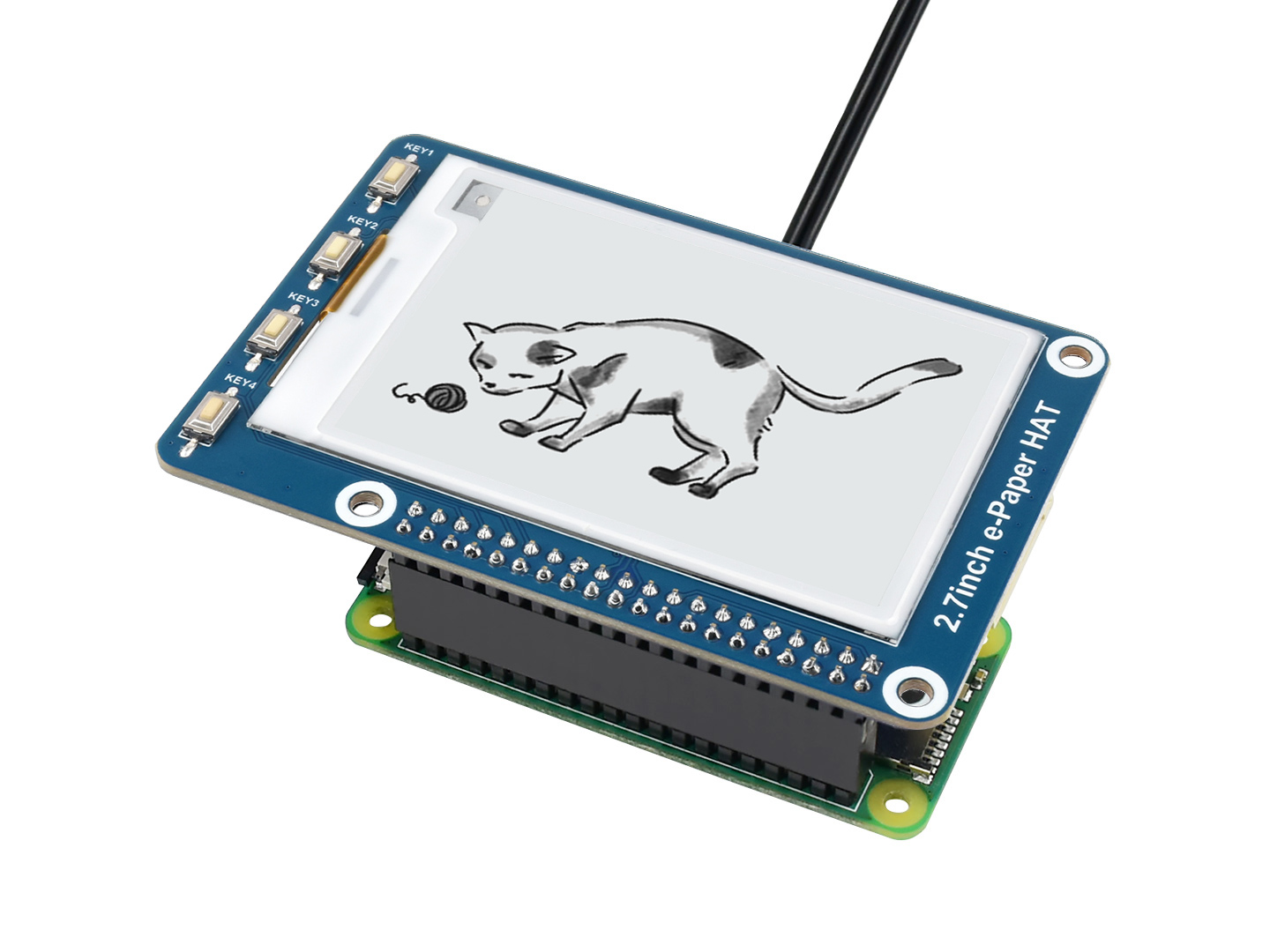

Standard-Raspberry-Pi-40PIN-GPIO-Stecker

Kompatibel mit Raspberry-Pi-Seriengeräten, Jetson Nano

Nur zur Referenz, der Raspberry Pi ist nicht enthalten.

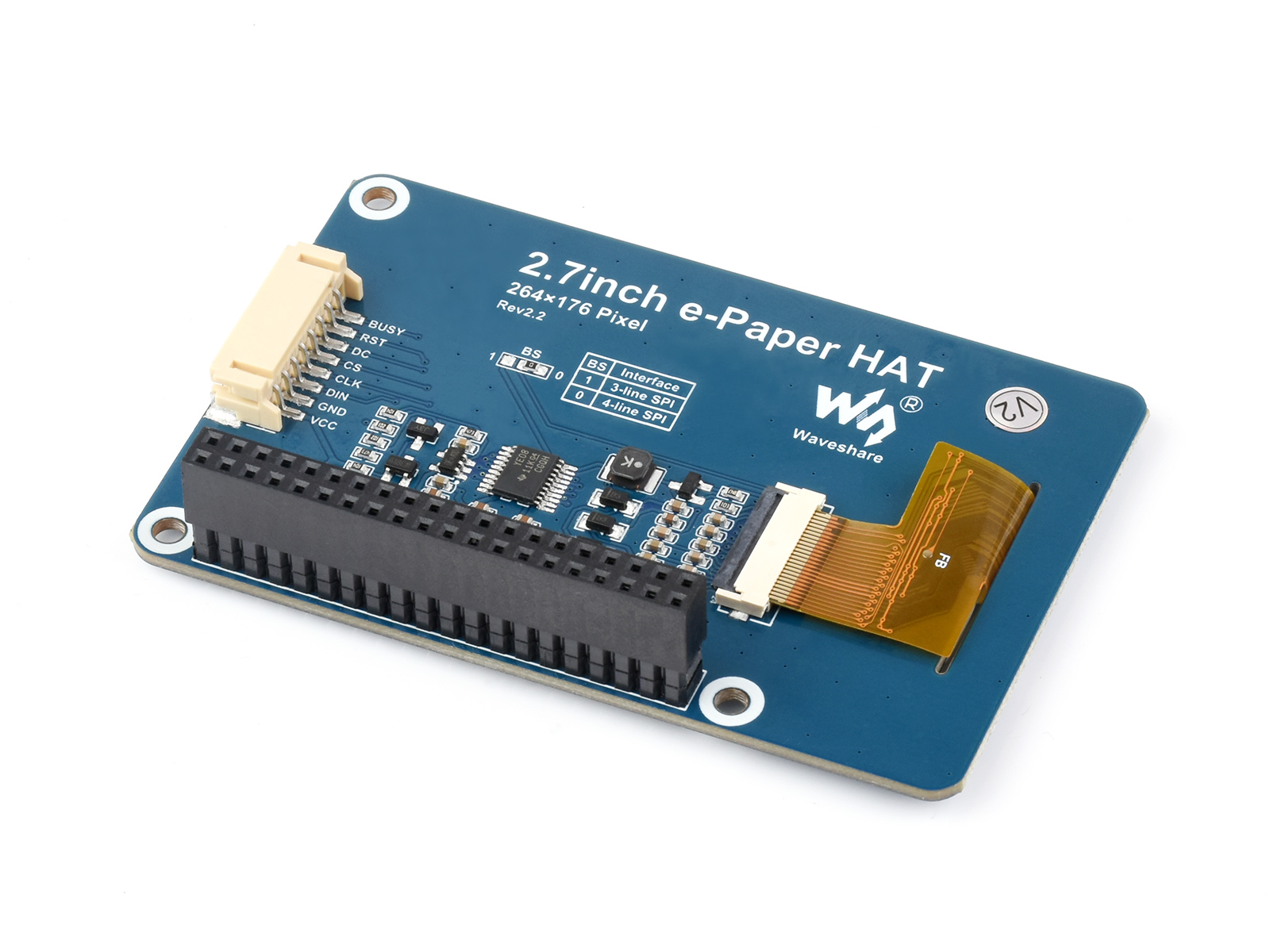

An Bord SPI-Steuerungsschnittstelle

Zur Verwendung mit Controller-Boards wie Raspberry Pi/Jetson Nano/Arduino/STM32

VCC	Stromversorgung (3,3V / 5V Eingang)
GND	Masse
DIN	SPI-MOSI-Pin
CLK	SPI-SCK-Pin
CS	SPI-Chip-Auswahl, niedrig aktiv
DC	Daten/Befehlsauswahl (hoch für Daten, niedrig für Befehl)
RST	Externer Reset, niedrig aktiv
BUSY	Busy-Status-Ausgabepin

An Bord Spannungsübersetzer

Kompatibel mit 3,3V / 5V-MCUs

Anwendungsbeispiele

Geeignet für Preisschilder, Asset-/Geräteschilder, Regaletiketten, Konferenznamensschilder...

Produktanzeige

Außenabmessungen

Produktzertifikat

Ressourcen & Dienste

WIKI:www.waveshare.com/wiki/2.7inch_e-Paper_HAT

* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Auswahlführer

Teilenummer	Farben	Graustufen	Auflösung	Anzeigegröße (mm)	Außenabmessungen (mm)	Vollständige Aktualisierungszeit (s)	Teilaktualisierung¹	Pi-Header²	Flexibel	Schnittstelle
1,02-Zoll E-Paper-Modul	Schwarz, Weiß	2	128×80	21,76 × 14,00	42,0 × 27,0	2	√			SPI
1,54-Zoll E-Paper-Modul	Schwarz, Weiß	2	200×200	27,00 × 27,00	48,0 × 33,0	2	√			SPI
1,54-Zoll E-Paper-Modul (B)	Rot, Schwarz, Weiß	2	200×200	27,00 × 27,00	48,0 × 33,0	14				SPI
1,54-Zoll E-Paper-Modul (G)	Rot, Gelb, Schwarz, Weiß	2	200×200	27,00 × 27,00	48,0 × 33,0	20				SPI
1,64-Zoll E-Paper-Modul (G)	Rot, Gelb, Schwarz, Weiß	2	168×168	29,568 × 29,568	47 × 38	12				SPI
2,13-Zoll E-Paper HAT	Schwarz, Weiß	2	250×122	48,55 × 23,70	65,0 × 30,2	2	√	√		SPI
2,13-Zoll E-Paper HAT+	Schwarz, Weiß	2	250×122	48,55 × 23,70	65,0 × 30,5	2	√	√		SPI
2,13-Zoll E-Paper HAT (B)	Rot, Schwarz, Weiß	2	250×122	48,55 × 23,70	65,0 × 30,2	15		√		SPI
2,13-Zoll E-Paper HAT (G)	Rot, Gelb, Schwarz, Weiß	2	250×122	48,55 × 23,70	65,0 × 30,2	16		√		SPI
2,13-Zoll Touch E-Paper HAT	Schwarz, Weiß	2	250×122	48,55 × 23,70	69,15 × 38,90	2	√	√		SPI
2,13-Zoll Touch E-Paper HAT (mit Gehäuse)	Schwarz, Weiß	2	250×122	48,55 × 23,70	72,20 × 41,90	2	√	√		SPI
2,15-Zoll E-Paper HAT+ (B)	Rot, Schwarz, Weiß	2	296×160	48,10 × 26,00	65,0 × 34,0	23		√		SPI
2,15-Zoll E-Paper HAT+ (G)	Rot, Gelb, Schwarz, Weiß	2	296×160	48,10 × 26,00	65,0 × 34,0	20		√		SPI
2,36-Zoll E-Paper-Modul (G)	Rot, Gelb, Schwarz, Weiß	2	296×168	52,096 × 29,568	69,5 × 38,5	12				SPI
2,66-Zoll E-Paper-Modul	Schwarz, Weiß	2	296×152	30,704 × 60,088	37,0 × 83,5	6	√			SPI
2,66-Zoll E-Paper-Modul (B)	Rot, Schwarz, Weiß	2	296×152	30,704 × 60,088	37,0 × 83,5	15				SPI
2,66-Zoll E-Paper-Modul (G)	Rot, Gelb, Schwarz, Weiß	2	360×184	60,05 × 30,69	85,0 × 38,5	26				SPI
2,7-Zoll E-Paper HAT	Schwarz, Weiß	4	264×176	57,29 × 38,19	85,0 × 56,0	6	√	√		SPI
2,7-Zoll E-Paper HAT (B)	Rot, Schwarz, Weiß	2	264×176	57,288 × 38,192	73,5 × 56,0	15		√		SPI
2,9-Zoll E-Paper-Modul	Schwarz, Weiß	4	296×128	66,89 × 29,05	89,5 × 38,0	3	√			SPI
2,9-Zoll E-Paper-Modul (B)	Rot, Schwarz, Weiß	2	296×128	66,89 × 29,05	89,5 × 38,0	15				SPI
2,9-Zoll E-Paper-Modul (G)	Rot, Gelb, Schwarz, Weiß	2	296×128	66,89 × 29,05	89,5 × 38,0	16				SPI
2,9-Zoll Touch E-Paper HAT	Schwarz, Weiß	4	296×128	66,89 × 29,05	89,10 × 42,70	3	√	√		SPI
3-Zoll E-Paper-Modul (G)	Rot, Gelb, Schwarz, Weiß	2	400×168	70,4 × 29,568	88,5 × 41	12				SPI
3,5-Zoll E-Paper-Modul (G)	Rot, Gelb, Schwarz, Weiß	2	384×184	79,68 × 38,18	94,00 × 47,50	20				SPI
3,52-Zoll E-Paper HAT	Schwarz, Weiß	2	360×240	74,51 × 49,67	86,5 × 57	1,5		√		SPI
3,52-Zoll E-Paper HAT (B)	Rot, Schwarz, Weiß	2	360×240	74,51 × 49,67	86,5 × 57	16		√		SPI
3,6-Zoll E-Paper HAT+ (E)	E6 Vollfarbe	2	600×400	76,20 × 50,80	89,50 × 59,00	15		√		SPI
3,7-Zoll E-Paper HAT	Schwarz, Weiß	4	480×280	47,32 × 81,12	58,0 × 96,5	3	√	√		SPI
3,7-Zoll E-Paper HAT+ (G)	Rot, Gelb, Schwarz, Weiß	2	416×240	81,54 × 47,04	96,00 × 57,00	20		√		SPI
3,97-Zoll E-Paper HAT+	Schwarz, Weiß	4	800×480	86,40 × 51,84	99,50 × 60,00	3,5	√	√		SPI
3,97-Zoll E-Paper HAT+ (G)	Rot, Gelb, Schwarz, Weiß	2	800×480	86,40 × 51,84	99,50 × 60,00	21		√		SPI
4-Zoll E-Paper HAT+ (E)	E6 Vollfarbe	2	600×400	84,6 × 56,40	101,00 × 68,00	19		√		SPI
4,2-Zoll E-Paper-Modul	Schwarz, Weiß	4	400×300	84,80 × 63,60	103,0 × 78,5	5	√			SPI
4,2-Zoll E-Paper-Modul (B)	Rot, Schwarz, Weiß	2	400×300	84,80 × 63,60	103,0 × 78,5	15				SPI
4,2-Zoll E-Paper-Modul (G)	Rot, Gelb, Schwarz, Weiß	2	400×300	84,80 × 63,60	103,0 × 78,5	21				SPI
4,26-Zoll E-Paper HAT	Schwarz, Weiß	4	800×480	92,80 × 55,68	107,0 × 64,0	4	√	√		SPI
4,3-Zoll E-Paper UART-Modul	Schwarz, Weiß	4	800×600	88,00 × 66,00	118,0 × 75,0	1,5				UART
4,37-Zoll E-Paper-Modul (G)	Rot, Gelb, Schwarz, Weiß	2	512×368	90,11 × 64,77	101,5 × 81,5	14				SPI
5-Zoll E-Paper HAT	Schwarz, Weiß	2	960×552	110,59 × 62,65	126,38 × 71,19	1,8	√	√		SPI
5,79-Zoll E-Paper-Modul	Schwarz, Weiß	4	792×272	139,00 × 47,74	152,50 × 58,50	3,5	√			SPI
5,79-Zoll E-Paper-Modul (B)	Rot, Schwarz, Weiß	2	792×272	139,00 × 47,74	152,50 × 58,50	24				SPI
5,79-Zoll E-Paper-Modul (G)	Rot, Gelb, Schwarz, Weiß	2	792×272	139,00 × 47,74	152,50 × 58,50	21				SPI
5,83-Zoll E-Paper HAT	Schwarz, Weiß	2	648×480	119,232 × 88,320	125,4 × 99,5	5		√		SPI
5,83-Zoll E-Paper HAT (G)	Rot, Gelb, Schwarz, Weiß	2	648×480	118,78 × 88,22	125,40 × 99,50	20		√		SPI
6-Zoll E-Paper HAT	Schwarz, Weiß	16	800×600	122,4 × 90,6	138,4 × 101,8	<1	√	√		USB/SPI/ I80
6-Zoll HD E-Paper HAT	Schwarz, Weiß	16	1448×1072	122,4 × 90,6	138,4 × 101,8	<1	√	√		USB/SPI/ I80
7,3-Zoll E-Paper HAT (E)	E6 Vollfarbe	2	800×480	160 × 96	170,2 × 111,2	12		√		SPI
7,3-Zoll E-Paper HAT (F)	7-Farbig	2	800×480	160 × 96	170,2 × 111,2	35		√		SPI
7,5-Zoll E-Paper HAT	Schwarz, Weiß	4	800×480	163,20 × 97,92	170,2 × 111,2	4	√	√		SPI
7,5-Zoll HD E-Paper HAT	Schwarz, Weiß	2	880×528	163,24 × 97,94	170,2 × 111,2	5		√		SPI
7,5-Zoll E-Paper HAT (B)	Rot, Schwarz, Weiß	2	800×480	163,20 × 97,92	170,2 × 111,2	26	√	√		SPI
7,5-Zoll E-Paper HAT (H)	Rot, Gelb, Schwarz, Weiß	2	800×480	163,20 × 97,92	170,20 × 111,20	22		√		SPI
7,8-Zoll E-Paper HAT	Schwarz, Weiß	16	1872×1404	158,18 × 118,64	173,8 × 127,6	<1	√	√		USB/SPI/ I80
9,7-Zoll E-Paper HAT	Schwarz, Weiß	16	1200×825	202,8 × 139,43	218,8×156,4	<1	√	√		USB/SPI/ I80
10,2-Zoll E-Paper HAT (G)	Rot, Gelb, Schwarz, Weiß	2	960 × 640	215,52 × 143,68	224,00 × 157,00	27		√		SPI
10,3-Zoll E-Paper HAT	Schwarz, Weiß	16	1872×1404	209,66 × 157,25	216,7 × 174,4	<1	√	√		USB/SPI/ I80
10,3-Zoll E-Paper HAT (D)	Schwarz, Weiß	16	1872×1404	209,66 × 157,25	227,7 × 165,8	<1	√	√	√	USB/SPI/ I80
10,85-Zoll E-Paper HAT+	Schwarz, Weiß	2	1360 × 480	259,76 × 91,68	270,56 × 105,92	3,5		√		SPI
10,85-Zoll E-Paper HAT+ (G)	Rot, Gelb, Schwarz, Weiß	2	1360 × 480	259,76 × 91,68	270,56 × 105,92	21		√		SPI
12,48-Zoll E-Paper-Modul	Schwarz, Weiß	2	1304×984	252,98 × 190,90	280,0 × 229,5	<8		√		SPI
12,48-Zoll E-Paper-Modul (B)	Rot, Schwarz, Weiß	2	1304×984	252,98 × 190,90	280,0 × 229,5	37		√		SPI
13,3-Zoll E-Paper HAT	Schwarz, Weiß	16	1600×1200	270,40 × 202,80	285,80 × 213,65	<1	√	√		USB/SPI/ I80
13,3-Zoll E-Paper HAT (B)	Rot, Schwarz, Weiß	2	960×680	275,52 × 195,16	286,32 × 212,26	22	√	√		SPI
13,3-Zoll E-Paper HAT (K)	Schwarz, Weiß	4	960×680	275,52 × 195,16	286,32 × 212,26	5	√	√		SPI
13,3-Zoll E-Paper HAT (E)	E6 Vollfarbe	2	1600×1200	270,40 × 202,80	284,70 × 208,80	19		√		SPI

Die Teilaktualisierung dauert in der Regel etwa 0,3s
Pi-Header: Standard-Raspberry-Pi-40PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Seriengeräte

Lieferumfang

2,7-Zoll E-Paper HAT x1
RPi-Schraubenpaket (2 Stk.) x2
PH2.0 20cm 8Pin x1
