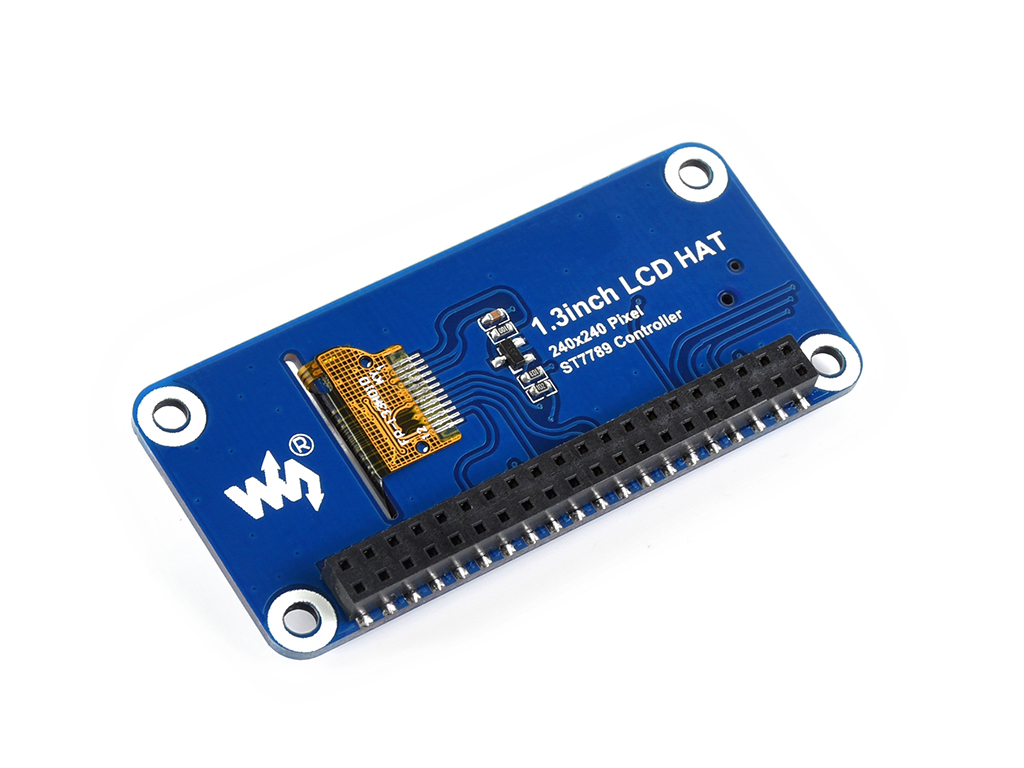

240x240, 1,3-Zoll-IPS-LCD-Display-HAT für Raspberry Pi
16,65 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL14972
Produktinformationen "240x240, 1,3-Zoll-IPS-LCD-Display-HAT für Raspberry Pi"
1,3-Zoll-IPS-LCD-Display-HAT für Raspberry Pi, 240x240 Pixel, SPI-Schnittstelle
Übersicht

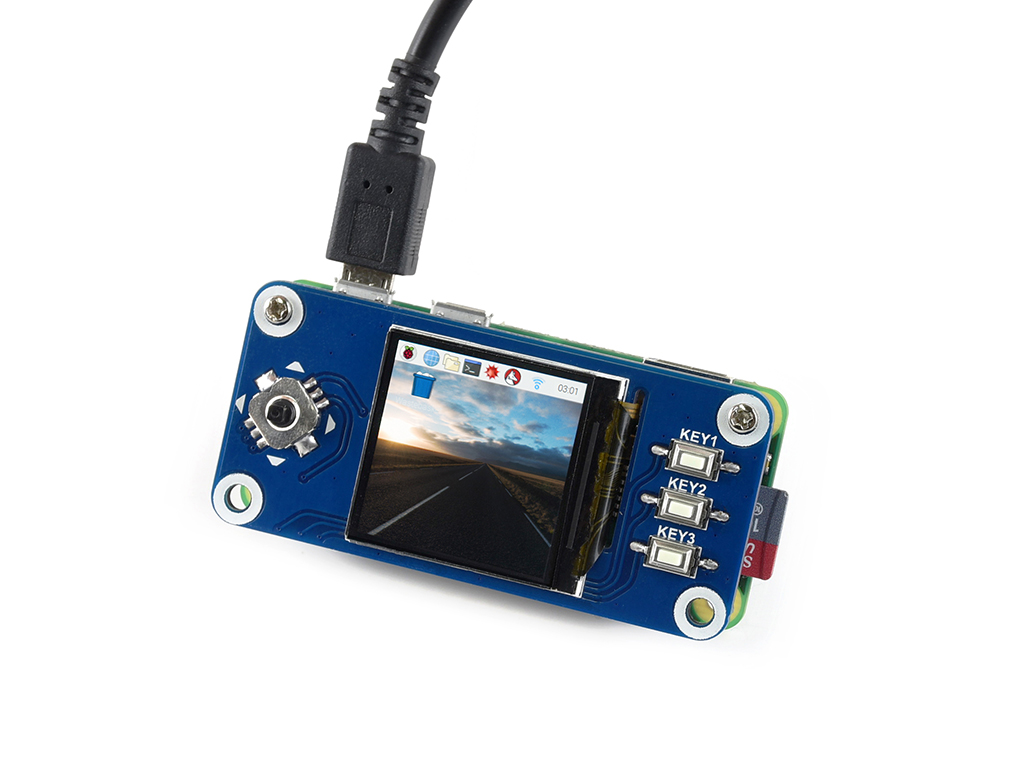

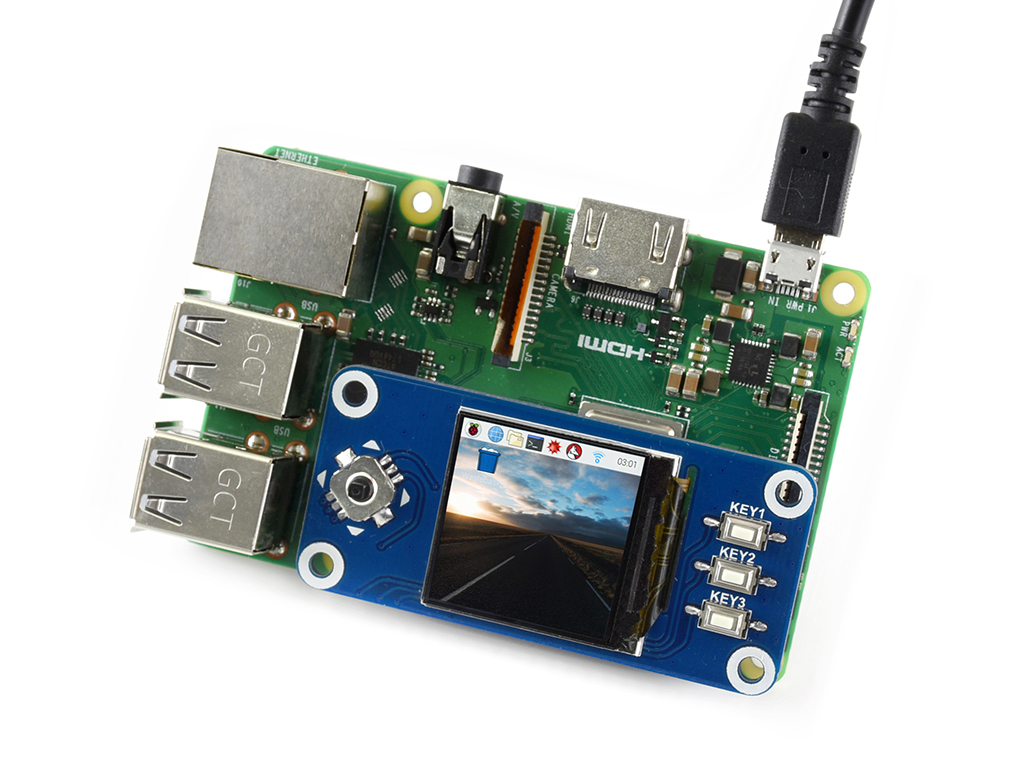

Dies ist ein IPS-LCD-Display-HAT für Raspberry Pi, 1,3 Zoll Diagonale, 240x240 Pixel, mit eingebettetem Controller, der über die SPI-Schnittstelle kommuniziert.
Sie möchten eine Steuerschnittstelle für Ihren Pi hinzufügen? Dieses kompakte Display wäre die ideale Wahl.
Eigenschaften
- Standard-Raspberry-Pi-40PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Serienboards
- IPS-Bildschirm, breiter Betrachtungswinkel, bessere Darstellung
- Hohe Auflösung in kleiner Größe
- 1x Joystick, 3x Drucktasten, praktisch und nützlich
- Liefert mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi)
Spezifikationen
- Driver: ST7789
- Schnittstelle: SPI
- Anzeigefarbe: RGB, 65K Farben
- Auflösung: 240x240
- Hintergrundbeleuchtung: LED
- Betriebsspannung: 3,3V
Schnittstelle
| SYMBOL | Raspberry Pi PIN (BCM) | BESCHREIBUNG |
|---|---|---|
| KEY1 | P21 | Taste 1/GPIO |
| KEY2 | P20 | Taste 2/GPIO |
| KEY3 | P16 | Taste 3/GPIO |
| Joystick Hoch | P6 | Joystick Hoch |
| Joystick Runter | P19 | Joystick Runter |
| Joystick Links | P5 | Joystick Links |
| Joystick Rechts | P26 | Joystick Rechts |
| Joystick Drücken | P13 | Joystick Drücken |
| SCLK | P11/SCLK | SPI-Takt-Eingang |
| MOSI | P10/MOSI | SPI-Dateneingang |
| DC | P25 | Daten/Befehl-Auswahl (hoch für Daten, niedrig für Befehl) |
| CS | P8/CE0 | Chip-Auswahl, niedrig aktiv |
| RST | P27 | Reset, niedrig aktiv |
| BL | P24 | Hintergrundbeleuchtung |
Abmessungen
Entwicklungsressourcen
Wiki : www.waveshare.com/wiki/1.3inch_LCD_HAT
Lieferumfang
- 1,3-Zoll-LCD-HAT x1
- RPi-Schraubenpaket (2 Stk.) x1
