Produktinformationen "240×240, Allgemeines 1,54-Zoll-LCD-Displaymodul, IPS, 65K RGB"

1,54-Zoll-LCD-Displaymodul, IPS-Bildschirm, 65K RGB-Farben, 240×240 Auflösung, SPI-Schnittstelle

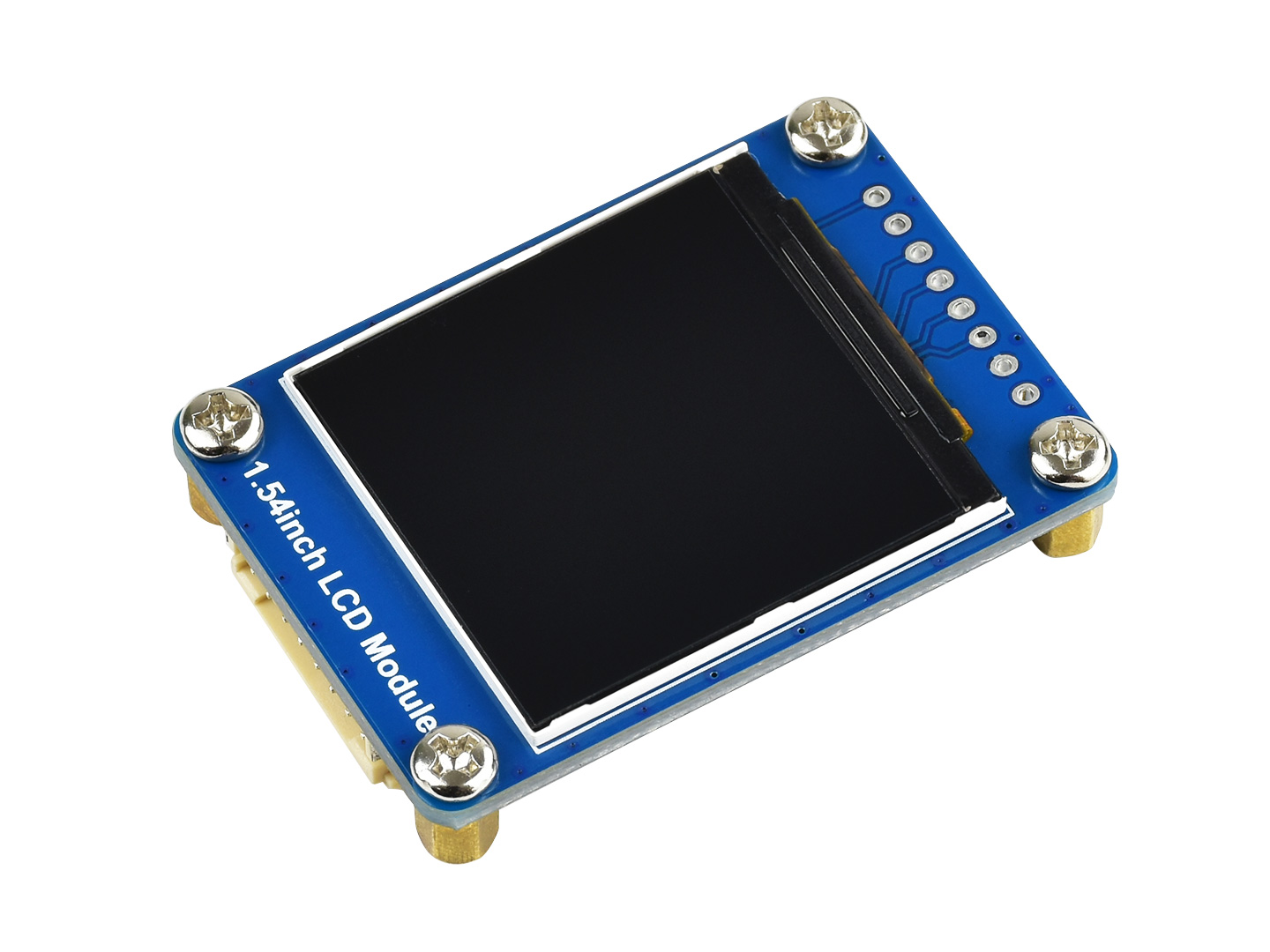

1,54-Zoll-LCD-Displaymodul

integrierter ST7789-Treiber, SPI-Bus

Beispielcode für Raspberry Pi, Arduino, STM32 usw. enthalten

  • GrößeDimension.png1,54"
  • AuflösungResolution.png240×240
  • AnzeigefarbeColourful-Screen.png65K RGB
AnzeigepanelIPS.pngIPSSchnittstelleSPI.pngSPITreiberDriver-IC.pngST7789
Eigenschaften auf einen Blick
  • 240×240 Auflösung, 65K RGB-Farben, klare und farbenfrohe Anzeige
  • SPI-Schnittstelle, minimiert die benötigten IO-Pins, unterstützt Controller-Boards wie Raspberry Pi/Arduino/STM32
  • Entwicklungsressourcen enthalten (Beispielcode für Raspberry Pi/Arduino/STM32)
Spezifikationen
Betriebsspannung3,3V/5VAuflösung240 × 240 Pixel
Kommunikationsschnittstelle4-Draht-SPIAnzeigegröße27,72 × 27,72 mm
AnzeigepanelIPSPixelgröße0,1155 × 0,1155 mm
TreiberST7789Abmessungen50 × 35 mm
Steuerung über SPI-Bus

unterstützt Controller-Boards wie Raspberry Pi/Arduino/STM32

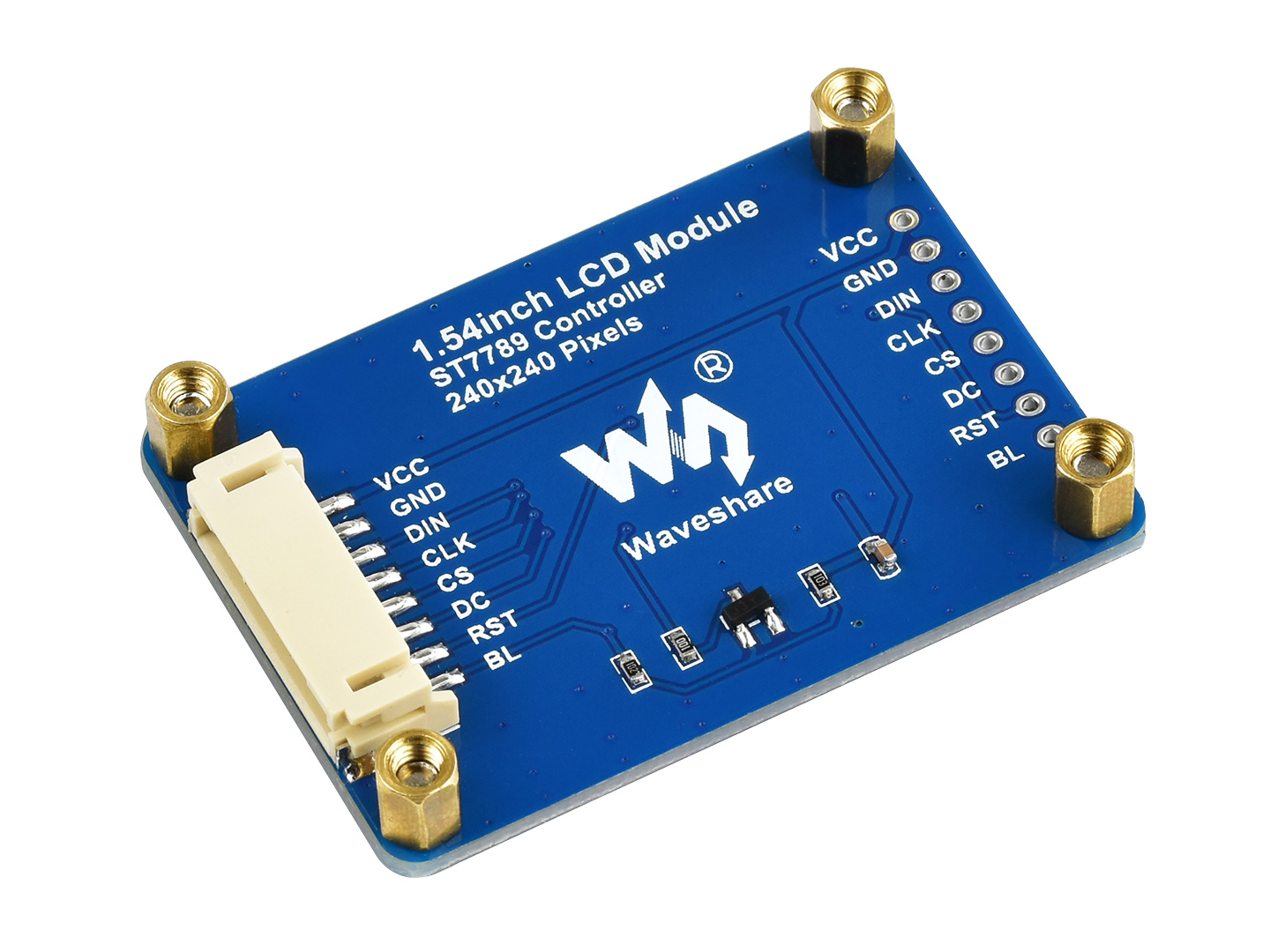

VCCStromversorgung (3,3V/5V Eingang)
GNDMasse
DINSPI-Dateneingang
CLKSPI-Takteingang
CSChip-Auswahl, aktiv LOW
DCDaten/Befehlsauswahl (HIGH für Daten, LOW für Befehle)
RSTReset, aktiv LOW
BLHintergrundbeleuchtung

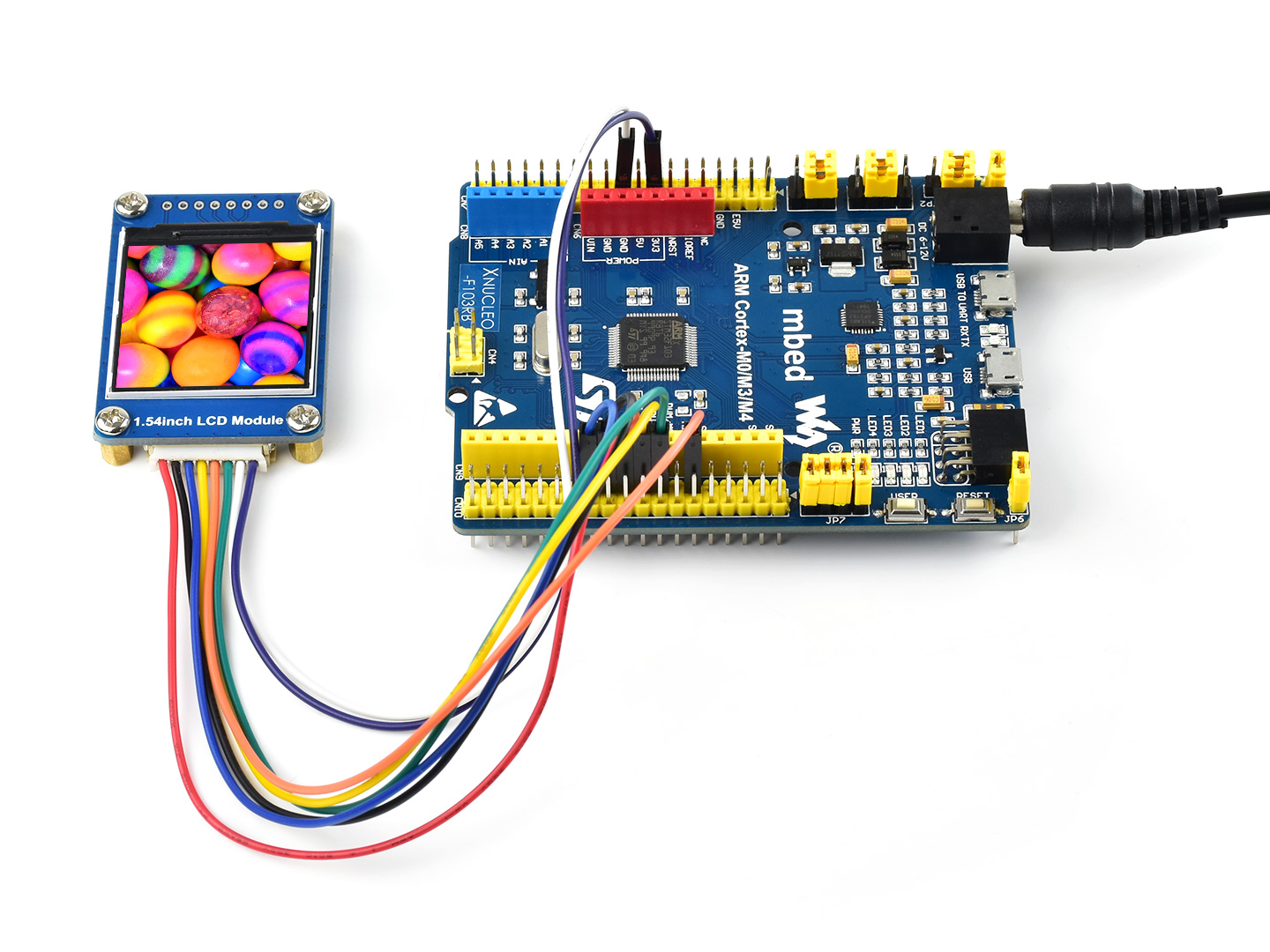

Hardware-Anschluss

Verbindung mit Raspberry Pi


Verbindung mit Arduino-Board

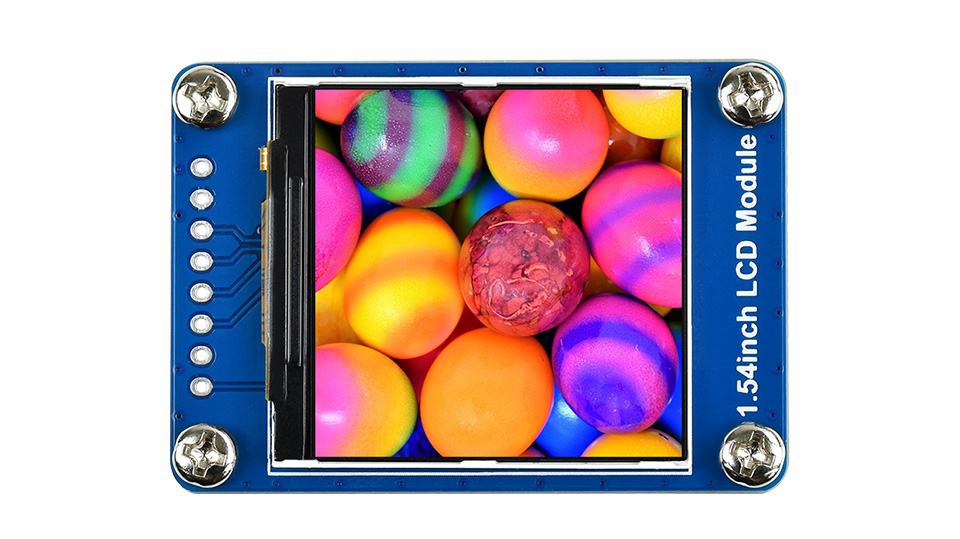

Live-Beispiel
Außenmaße

Auswahlführer

TeilenummerTypFarbeAuflösungAnzeigegröße (mm×mm)SchnittstellenTreiberAbmessungen (mm×mm)Steckleiste
0,49-Zoll-OLED-ModulOLEDWeiße64×3214,40×11,50I2CSSD131515,5×13,0MX1.25-Steckverbinder
0,71-Zoll-LCD-ModulIPS65K farbig160×16018×184-Draht-SPIGC9D0120,1×22,3SH1.0-Steckverbinder
0,71-Zoll-DualEye-LCD-ModulIPS65K farbig160×16018×18SPIGC9D0120,00×51,00SH1.0-Steckverbinder
0,85-Zoll-LCD-ModulIPS65K farbig128×12815,21×15,214-Draht-SPIGC910719,0×22,5GH1.25-Steckverbinder
0,91-Zoll-OLED-ModulOLEDWeiße128×3222,38×5,58I2CSSD130636,0×12,5PH2.0-Steckverbinder
0,95-Zoll-RGB-OLED (A)OLED65K farbig96×6420,14×13,424-Draht-SPISSD133131,7×37,0Winkel-/Horizontal
0,95-Zoll-RGB-OLED (B)OLED65K farbig96×6420,14×13,424-Draht-SPISSD133131,7×37,0Straight/Vertikal
0,96-Zoll-LCD-ModulIPS65K farbig160×8021,70×10,804-Draht-SPIST7735S32,5×26,0PH2.0-Steckverbinder
0,96-Zoll-OLED (A)OLED1/4 gelber Bereich, 3/4 blauer Bereich*128×6421,70×11,203/4-Draht-SPI, I2CSSD130633,0×33,5Winkel-/Horizontal
0,96-Zoll-OLED (B)OLED1/4 gelber Bereich, 3/4 blauer Bereich*128×6421,70×11,203/4-Draht-SPI, I2CSSD130633,0×33,5Straight/Vertikal
0,96-Zoll-OLED-Modul (C)OLED1/4 gelber Bereich, 3/4 blauer Bereich*128×6421,74×11,184-Draht-SPI, I2CSSD131526,0×26,0Straight/Vertikal
0,96-Zoll-OLED-Modul (D)OLEDWeiße128×6421,74×11,184-Draht-SPI, I2CSSD131526,0×26,0Straight/Vertikal
0,96-Zoll-OLED-Modul (E)OLEDBlau128×6421,74×11,184-Draht-SPI, I2CSSD131526,0×26,0Straight/Vertikal
0,96-Zoll-RGB-OLED-ModulOLED65K farbig64×12810,862×21,7363/4-Draht-SPISSD135732,5×26,0GH1.25-Steckverbinder
1,14-Zoll-LCD-ModulIPS65K farbig240×13524,91×14,864-Draht-SPIST778935,0×32,0PH2.0-Steckverbinder
1,27-Zoll-RGB-OLED-ModulOLED262K farbig128×9625,708×19,283/4-Draht-SPISSD135142,2×29,0GH1.25-Steckverbinder
1,28-Zoll-LCD-ModulIPS65K farbig240×240Φ32,4mm4-Draht-SPIGC9A0140,4×37,5 Φ37,5PH2.0-Steckverbinder
1,28-Zoll-Touch-LCDIPS (mit Touch)65K farbig240×240Φ32,4mm4-Draht-SPI, I2CGC9A01, CST816S39,89×38,5 Φ38,5GH1.25-Steckverbinder
1,3-Zoll-LCD-ModulIPS65K farbig240×24023,40×23,404-Draht-SPIST778945,0×31,0PH2.0-Steckverbinder
1,3-Zoll-OLED (A)OLEDBlau128×6429,42×14,703/4-Draht-SPI, I2CSH110640,5×37,5Winkel-/Horizontal
1,3-Zoll-OLED (B)OLEDBlau128×6429,42×14,703/4-Draht-SPI, I2CSH110640,5×37,5Straight/Vertikal
1,3-Zoll-OLED-Modul (C)OLEDWeiße64×12814,70×29,424-Draht-SPI, I2CSH110730,0×39,5PH2.0-Steckverbinder
1,32-Zoll-OLED-ModulOLEDWeiße (16 Graustufen)128×9626,86×20,144-Draht-SPI, I2CSSD132734,3×30,5GH1.25-Steckverbinder
1,47-Zoll-Touch-LCDIPS262K farbig172×32017,75×32,934-Draht-SPIJD985322,05×41,69SH1.0-Steckverbinder, FPC0.5-Steckverbinder
1,47-Zoll-LCD-ModulIPS262K farbig172×32017,39×32,354-Draht-SPIST7789V322,0×38,5PH2.0-Steckverbinder
1,5-Zoll-LCD-ModulIPS262K farbig240×28024,77×28,904-Draht-SPINV3030B28,5×35,0GH1.25-Steckverbinder
1,5-Zoll-OLED-ModulOLEDWeiße (16 Graustufen)128×12826,86×26,864-Draht-SPI, I2CSSD132744,5×37,0PH2.0-Steckverbinder
1,5-Zoll-OLED-Modul (B)OLEDWeiße128×12826,855×26,8554-Draht-SPI, I2CSH110738,5×44,5MX1.25-Steckverbinder
1,5-Zoll-RGB-OLED-ModulOLED65K farbig128×12826,86×26,863/4-Draht-SPISSD135144,5×37,0PH2.0-Steckverbinder
1,54-Zoll-LCD-ModulIPS65K farbig240×24027,72×27,724-Draht-SPIST778950,0×35,0PH2.0-Steckverbinder
1,54-Zoll-OLED-ModulOLEDWeiße128×6435,05×17,524-Draht-SPI, I2CSSD130943,0×37,5MX1.25-Steckverbinder
1,54-Zoll-OLED-Modul (B)OLEDBlau128×6435,05×17,524-Draht-SPI, I2CSSD130943,0×37,5MX1.25-Steckverbinder
1,69-Zoll-LCD-ModulIPS262K farbig240×28027,972×32,6344-Draht-SPIST7789V231,5×39,0MX1.25-Steckverbinder
1,69-Zoll-Touch-LCD-ModulIPS262K farbig240×28027,972×32,6344-Draht-SPI, I2CST7789V233,13×41,13GH1.25-Steckverbinder
1,8-Zoll-LCD-ModulTFT65K farbig128×16028,30×34,504-Draht-SPIST7735S56,5×34,0PH2.0-Steckverbinder
1,83-Zoll-LCD-ModulIPS65K farbig240×28030,20×35,234-Draht-SPINV3030B33,0×40,0MX1.25-Steckverbinder
1,83-Zoll-Touch-LCD-ModulIPS262K farbig240×28429,52×34,934-Draht-SPIST7789P35,00×42,00GH1.25-Steckverbinder
1,9-Zoll-LCD-ModulIPS262K farbig170×32022,70×42,724-Draht-SPIST7789V251,2×27,3GH1.25-Steckverbinder
1,9-Zoll-Touch-LCDIPS262K farbig170×32023,10×43,124-Draht-SPI, I2CST7789V252,36×28,80SH1.0-Steckverbinder, FPC0.5-Steckverbinder
2-Zoll-Kapazitiv-Touch-LCDIPS262K farbig240×32030,60×40,804-Draht-SPI, I2CST7789T337,1×58,8GH1.25-Steckverbinder, 18Pin FPC-Slot
2-Zoll-LCD-ModulIPS262K farbig240×32030,60×40,804-Draht-SPIST7789VW58,0×35,0PH2.0-Steckverbinder
2,4-Zoll-LCD-ModulTFT65K farbig240×32036,72×48,964-Draht-SPIILI934170,5×43,3PH2.0-Steckverbinder
2,42-Zoll-OLED-ModulOLEDWeiße128×6455,01×27,494-Draht-SPI, I2CSSD130961,50×39,50GH1.25-Steckverbinder
2,42-Zoll-OLED-Modul (C)OLEDGelb128×6455,01×27,494-Draht-SPI, I2CSSD130961,50×39,50GH1.25-Steckverbinder
2,8-Zoll-Kapazitiv-Touch-LCDTFT262K farbig240×32043,20×57,604-Draht-SPI, I2CST7789T350,54×73,06GH1.25-Steckverbinder, 18Pin FPC-Slot
3,5-Zoll-Kapazitiv-Touch-LCDIPS262K farbig320×48048,96×73,444-Draht-SPI, I2CST7796S61,00×92,44GH1.25-Steckverbinder, 18Pin FPC-Slot

*Hinweis: Das 0,96-Zoll-OLED besteht aus einem 1/4 gelben oberen Bereich und einem 3/4 blauen unteren Bereich, kein herkömmlicher Dual-Farb-Display.

Lieferumfang

  1. 1,54-Zoll-LCD-Modul x1
  2. PH2.0 8PIN 20cm Kabel x1
