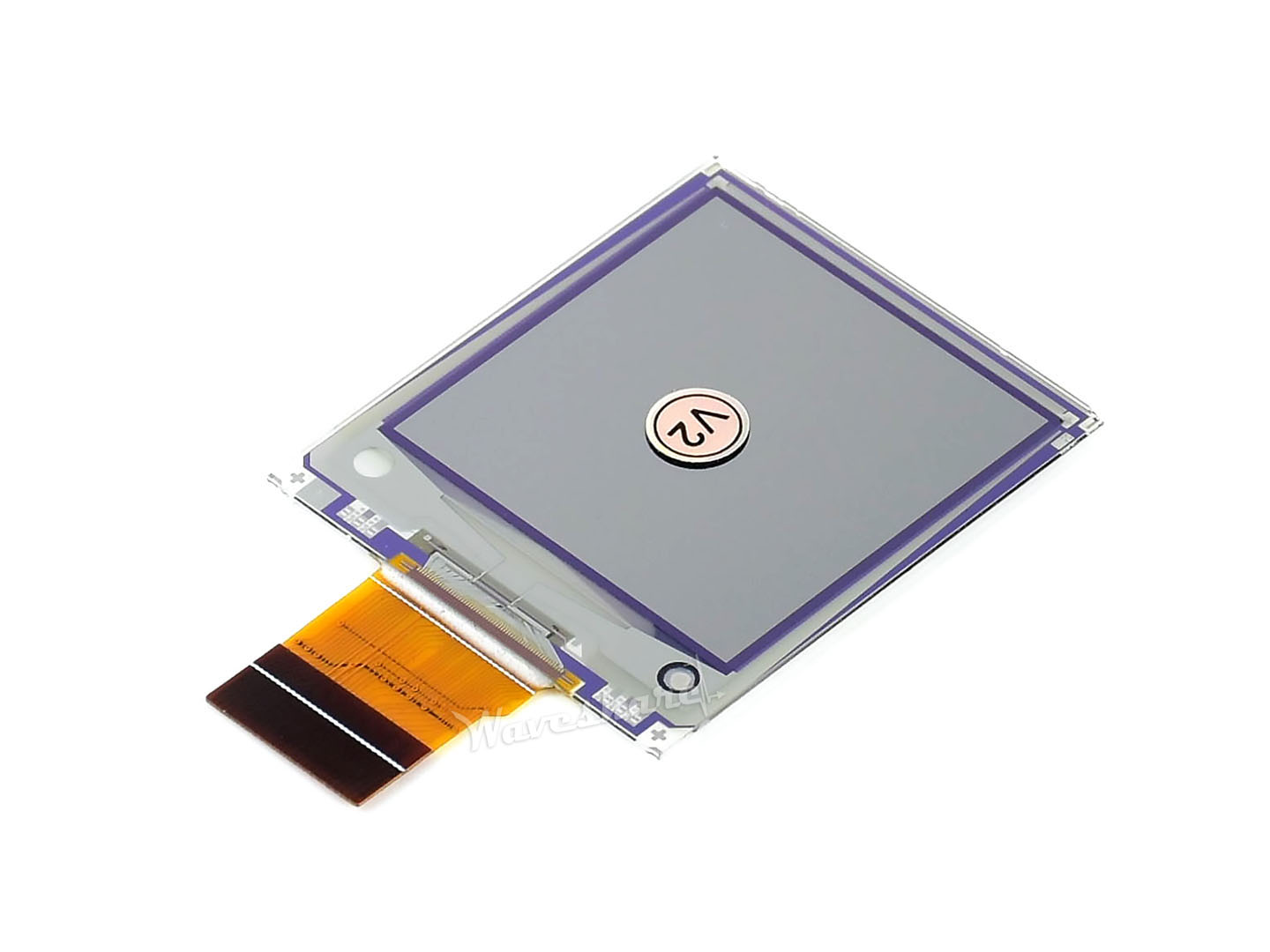

200x200, 1,54-Zoll E-Ink-Rohdisplay-Panel

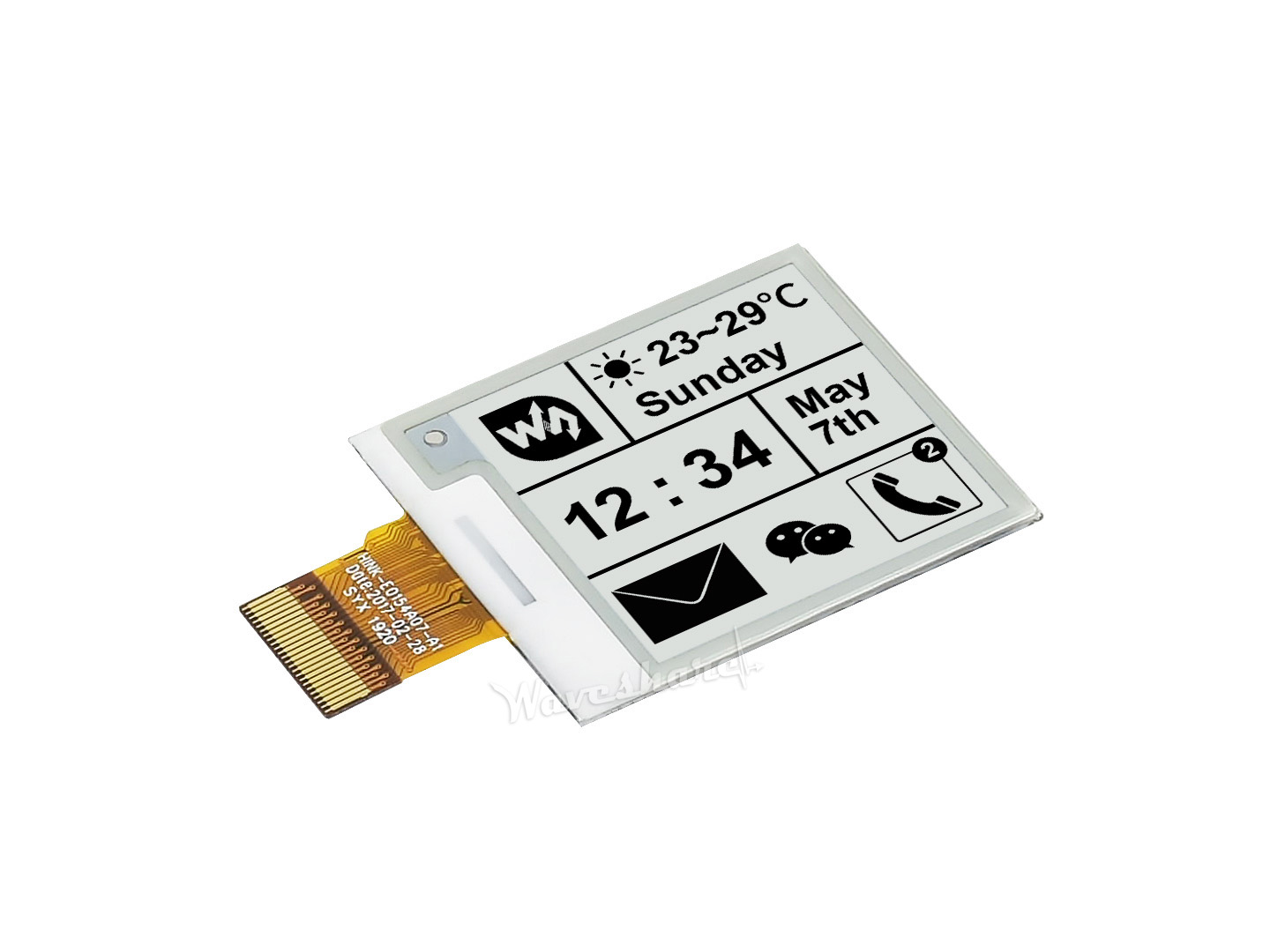

200x200, 1,54-Zoll E-Ink-Rohdisplay-Panel

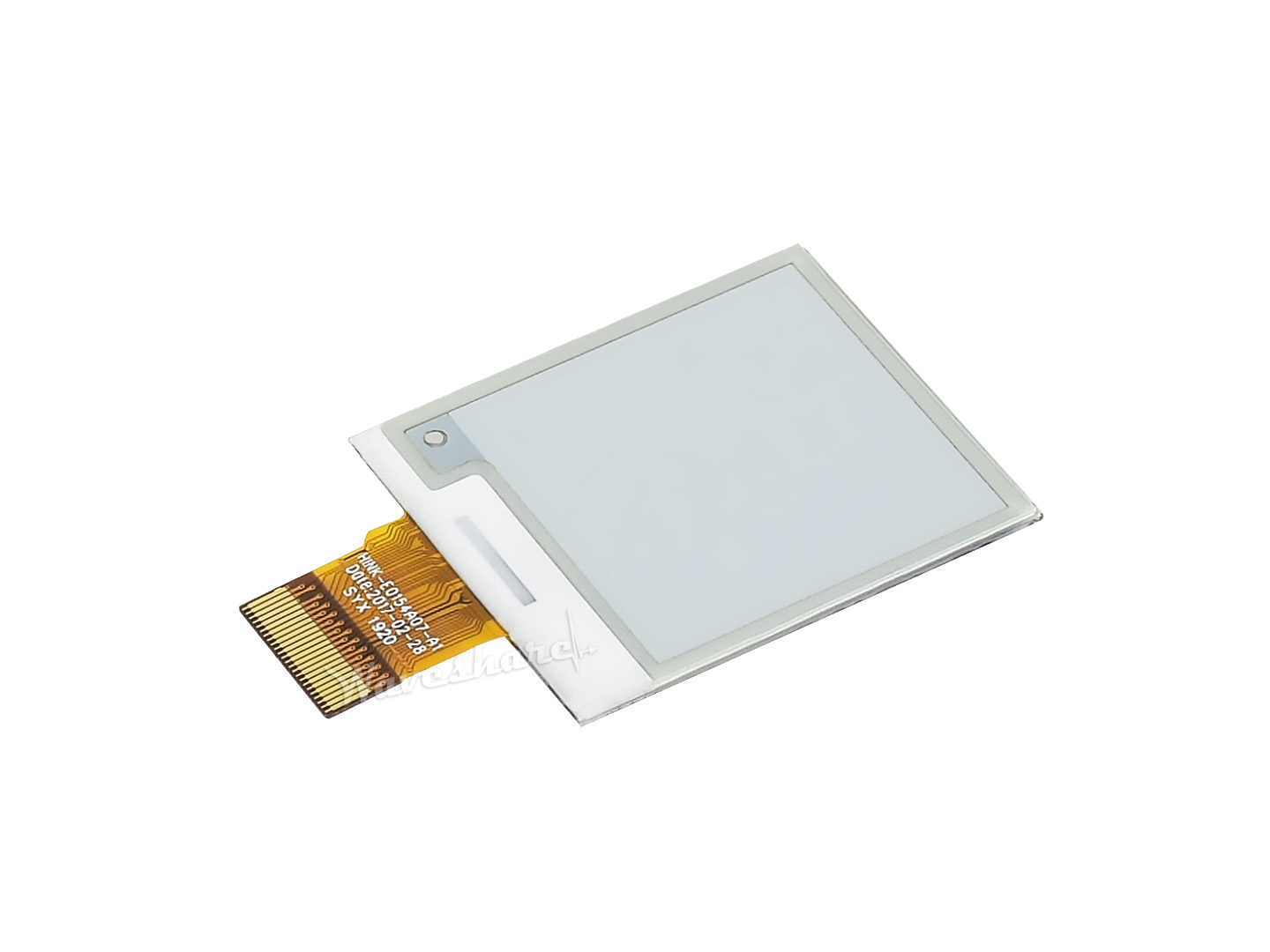

200x200, 1,54-Zoll E-Ink-Rohdisplay-Panel

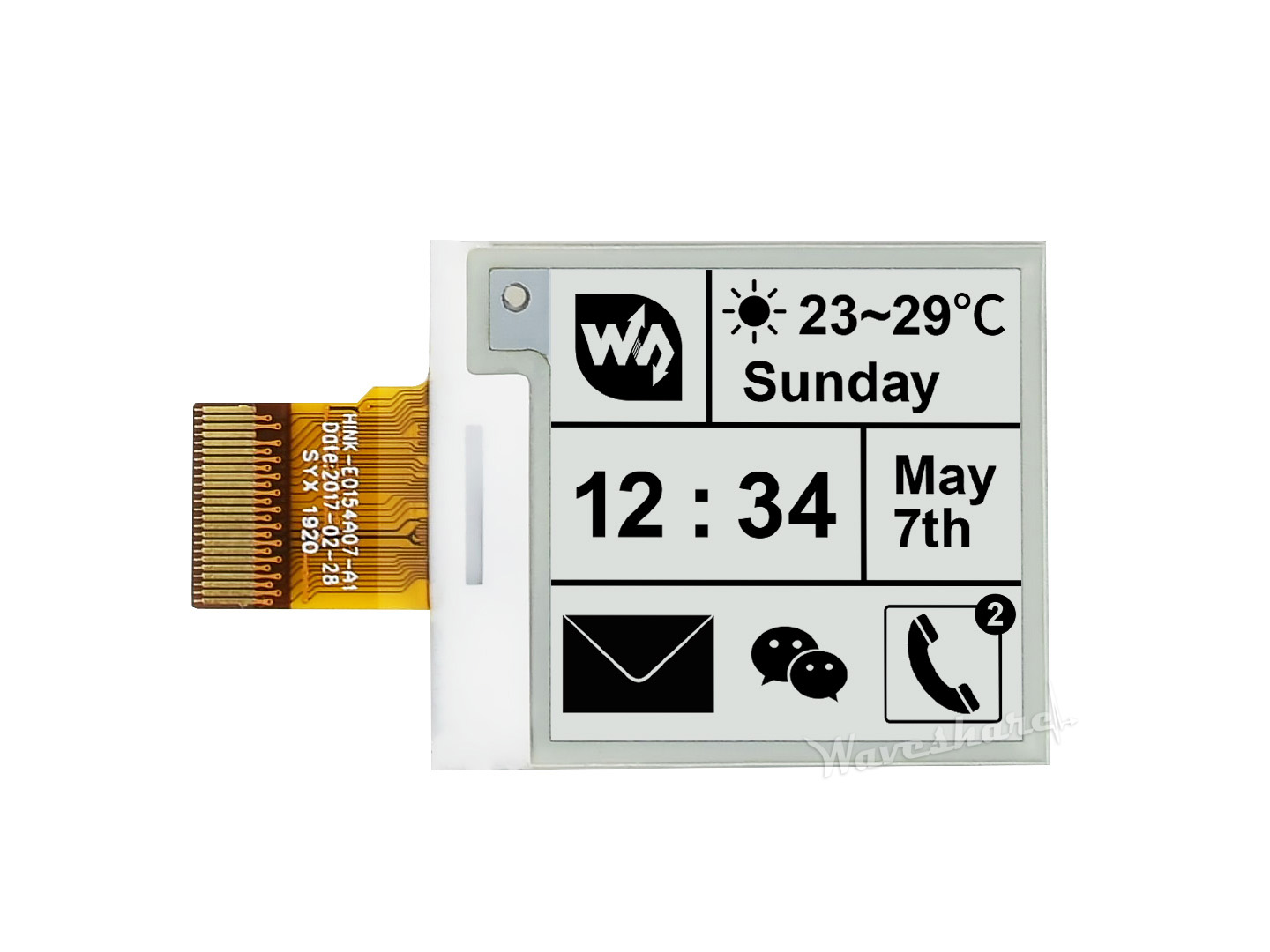

200x200, 1,54-Zoll E-Ink-Rohdisplay-Panel
200x200, 1,54-Zoll E-Ink-Rohdisplay-Panel
200x200, 1,54-Zoll E-Ink-Rohdisplay-Panel
200x200, 1,54-Zoll E-Ink-Rohdisplay-Panel
200x200, 1,54-Zoll E-Ink-Rohdisplay-Panel

7,13 €*

Preise inkl. MwSt. zzgl. Versandkosten

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer: WSAL12561

Produktinformationen "200x200, 1,54-Zoll E-Ink-Rohdisplay-Panel"

200x200, 1,54-Zoll E-Ink-Rohdisplay, SPI-Schnittstelle, ohne Leiterplatte

Übersicht

Bei diesem Produkt handelt es sich um ein E-Ink-Rohdisplay mit 1,54 Zoll, einer Auflösung von 200x200, eingebettetem Controller und SPI-Schnittstelle. Es unterstützt die Teilaktualisierung.

Dank Vorteilen wie extrem niedrigem Stromverbrauch, großem Betrachtungswinkel und klarer Darstellung ohne Stromversorgung ist es eine ideale Wahl für Anwendungen wie Preisschilder, industrielle Instrumente und dergleichen.

Eigenschaften

  • Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch nach dem Ausschalten der Stromversorgung lange bei
  • Extrem niedriger Stromverbrauch, Strom wird im Grunde nur für die Aktualisierung benötigt
  • Inklusive Entwicklungsressourcen und Handbuch (Leiterplattenschema des Treiberboards, Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32)

Technische Daten

  • Betriebsspannung: 3,3 V
  • Schnittstelle: 3-Draht-SPI, 4-Draht-SPI
  • Außenmaße: 31,8 mm × 37,32 mm × 1,05 mm
  • Anzeigegröße: 27,6 mm × 27,6 mm
  • Pitch: 0,138 × 0,138
  • Auflösung: 200 × 200
  • Anzeigefarbe: Schwarz, Weiß
  • Graustufen: 2
  • Zeit für Teilaktualisierung: 0,3 s
  • Zeit für Vollaktualisierung: 2 s
  • Leistungsaufnahme bei Aktualisierung: 26,4 mW (typ.)
  • Standby-Leistungsaufnahme: <0,017 mW
  • Betrachtungswinkel: >170°

Entwicklungsressourcen

Wiki: www.waveshare.com/wiki/1.54inch_e-Paper_Module

Empfehlungen

Um schnell mit diesem Rohdisplay zu beginnen, empfehlen wir folgende Treiberboards:

Auswahlführer

BestellnummerFarbenGraustufenAuflösungAnzeigegröße (mm)Außenmaße (mm)Zeit für Vollaktualisierung (s)TeilaktualisierungFlexibelSchnittstelle
1,02-Zoll-e-PaperSchwarz, Weiß2128×8021,76 × 14,0032,57 × 18,60 × 0,982√SPI
1,54-Zoll-e-PaperSchwarz, Weiß2200×20027,60 × 27,6037,32 × 31,80 × 1,052√SPI
1,54-Zoll-e-Paper (B)Rot, Schwarz, Weiß2200×20027,60 × 27,6037,32 × 31,80 × 1,0514SPI
1,54-Zoll-e-Paper (G)Rot, Gelb, Schwarz, Weiß2200×20027,00 × 27,0037,32 × 31,8 × 1,0020SPI
1,64-Zoll-e-Paper (G)Rot, Gelb, Schwarz, Weiß2168×16829,568 × 29,56845,5 × 36,4 × 0,9112SPI
2,13-Zoll-e-PaperSchwarz, Weiß2250×12248,55 × 23,7159,20 × 29,20 × 1,052√SPI
2,13-Zoll-e-Paper (B)Rot, Schwarz, Weiß2250×12248,55 × 23,7059,20 × 29,20 × 0,9815SPI
2,13-Zoll-e-Paper (G)Rot, Gelb, Schwarz, Weiß2250×12248,55 × 23,7059,20 × 29,20 × 1,0016SPI
2,15-Zoll-e-Paper (B)Rot, Schwarz, Weiß2296×16048,10 × 26,0060,8 × 31,8 × 1,0023SPI
2,15-Zoll-e-Paper (G)Rot, Gelb, Schwarz, Weiß2296×16048,10 × 26,0060,8 × 31,8 × 1,0020SPI
2,36-Zoll-e-Paper (G)Rot, Gelb, Schwarz, Weiß2296×16852,096 × 29,56868,1 × 37,9 × 0,8512SPI
2,66-Zoll-e-PaperSchwarz, Weiß2296×15230,704 × 60,08836,304 × 71,820 × 1,006√SPI
2,66-Zoll-e-Paper (B)Rot, Schwarz, Weiß2296×15230,704 × 60,08836,304 × 71,820 × 1,0015SPI
2,66-Zoll-e-Paper (G)Rot, Gelb, Schwarz, Weiß2360×18460,05 × 30,6972,59 × 37,11 × 1,0026SPI
2,7-Zoll-e-PaperSchwarz, Weiß4264×17657,29 × 38,1970,42 × 45,80 × 0,986√SPI
2,7-Zoll-e-Paper (B)Rot, Schwarz, Weiß2264×17657,29 × 38,1970,42 × 45,80 × 0,9815SPI
2,9-Zoll-e-PaperSchwarz, Weiß4296×12866,89 × 29,0579,00 × 36,70 × 1,053√SPI
2,9-Zoll-e-Paper (B)Rot, Schwarz, Weiß2296×12866,90 × 29,0679,00 × 36,70 × 1,2014√SPI
2,9-Zoll-e-Paper (G)Rot, Gelb, Schwarz, Weiß2296×12866,89 × 29,0579,00 × 36,70 × 1,2016SPI
3-Zoll-e-Paper (G)Rot, Gelb, Schwarz, Weiß2400×16870,4 × 29,56886,4 × 39,2 × 0,8512SPI
3,5-Zoll-e-Paper (G)Rot, Gelb, Schwarz, Weiß2384×18479,68 × 38,1891,75 × 45,03 × 1,0020SPI
3,52-Zoll-e-PaperSchwarz, Weiß2360×24074,51 × 49,6784,70 × 54,41 × 1,181,5SPI
3,52-Zoll-e-Paper (B)Rot, Schwarz, Weiß2360×24074,51 × 49,6784,70 × 54,41 × 0,8516SPI
3,6-Zoll-e-Paper (E)E6 Vollfarbe2600×40076,20 × 50,8086,60 × 56,00 × 0,7815SPI
3,7-Zoll-e-PaperSchwarz, Weiß4480×28047,32 × 81,1254,90 × 93,30 × 0,783√SPI
3,7-Zoll-e-Paper (G)Rot, Gelb, Schwarz, Weiß2416×24081,54 × 47,0792,99 × 53,00 × 1,0020SPI
3,97-Zoll-e-PaperSchwarz, Weiß4800×48099,50 × 60,0096,62 × 56,24 × 0,923,5√SPI
3,97-Zoll-e-Paper (G)Rot, Gelb, Schwarz, Weiß2800×48099,50 × 60,0096,62 × 56,24 × 0,9221SPI
4-Zoll-e-Paper (E)E6 Vollfarbe2600×40084,6 × 56,499,00 × 66,00 × 0,8519SPI
4,2-Zoll-e-PaperSchwarz, Weiß4400×30084,80 × 63,6091,00 × 77,00 × 1,185√SPI
4,2-Zoll-e-Paper (B)Rot, Schwarz, Weiß2400×30084,80 × 63,6091,00 × 77,00 × 1,0515SPI
4,2-Zoll-e-Paper (G)Rot, Gelb, Schwarz, Weiß2400×30084,80 × 63,6091,00 × 77,00 × 1,0021SPI
4,26-Zoll-e-PaperSchwarz, Weiß4800×48092,8 × 55,68129,33 × 62,37 × 0,934√SPI
4,37-Zoll-e-Paper (G)Rot, Gelb, Schwarz, Weiß2512×36890,11 × 64,7799,5 × 79,5 × 0,8514SPI
5-Zoll-e-PaperSchwarz, Weiß2960×552110,59 × 62,65126,38 × 71,19 × 0,791,8√SPI
5,65-Zoll-e-Paper (F)7-Farben2600×448114,9 × 85,8125,4 × 99,5 × 0,91<35SPI
5,79-Zoll-e-PaperSchwarz, Weiß4792×272139,00 × 47,74150,92 × 56,94 × 1,003,5√SPI
5,79-Zoll-e-Paper (B)Rot, Schwarz, Weiß2792×272139,00 × 47,74150,92 × 56,94 × 1,0024SPI
5,79-Zoll-e-Paper (G)Rot, Gelb, Schwarz, Weiß2792×272139,00 × 47,74150,92 × 56,94 × 1,0021SPI
5,83-Zoll-e-PaperSchwarz, Weiß2648×480119,232 × 88,320125,40 × 99,50 × 1,185SPI
5,83-Zoll-e-Paper (G)Rot, Gelb, Schwarz, Weiß2648×480118,78 × 88,22125,40 × 99,50 × 1,2020SPI
6-Zoll-HD-e-PaperSchwarz, Weiß161448×1072122,356 × 90,60138,40 × 101,80 × 0,67<1√Parallelport
7,3-Zoll-e-Paper (E)E6 Vollfarbe2800×480160 × 96170,2 × 111,2 × 0,9112SPI
7,3-Zoll-e-Paper (F)7-Farben2800×480160 × 96170,2 × 111,2 × 0,9135SPI
7,5-Zoll-e-PaperSchwarz, Weiß4800×480163,20 × 97,92170,20 × 111,20 × 1,184√SPI
7,5-Zoll-e-Paper (B)Rot, Schwarz, Weiß2800×480163,20 × 97,92170,20 × 111,20 × 1,1826√SPI
7,5-Zoll-e-Paper (G)Schwarz, Weiß2800×480163,20 × 97,92177,20 × 118,20 × 2,005√SPI
7,5-Zoll-e-Paper (H)Rot, Gelb, Schwarz, Weiß2800×480163,20 × 97,92170,20 × 111,20 × 1,2022SPI
7,8-Zoll-e-PaperSchwarz, Weiß161872×1404158,18 × 118,64173,80 × 127,60 × 0,78<1√Parallelport
9,7-Zoll-e-PaperSchwarz, Weiß161200×825202,8 × 139,43218,80 × 156,425 × 1,15<1√Parallelport
10,2-Zoll-e-Paper (G)Rot, Gelb, Schwarz, Weiß2960×640215,52 × 143,68224,00 × 157,00 × 1,0027SPI
10,3-Zoll-e-PaperSchwarz, Weiß161872×1404209,66 × 157,25216,70 × 174,40 × 0,78<1√Parallelport
10,3-Zoll-e-Paper (D)Schwarz, Weiß161872×1404209,66 × 157,25227,70 × 165,80 × 0,647<1√√Parallelport
10,85-Zoll-e-PaperSchwarz, Weiß21360×480259,76 × 91,68270,56 × 105,92 × 1,203,5SPI
10,85-Zoll-e-Paper (G)Rot, Gelb, Schwarz, Weiß21360×480259,76 × 91,68270,56 × 105,92 × 1,2021SPI
12,48-Zoll-e-PaperSchwarz, Weiß21304×984252,98 × 190,90261,50 × 211,00 × 0,30<8SPI
12,48-Zoll-e-Paper (B)Rot, Schwarz, Weiß21304×984252,98 × 190,90261,40 × 211,00 × 1,2037SPI
13,3-Zoll-e-PaperSchwarz, Weiß161600×1200270,40 × 202,80285,80 × 213,65 × 0,78<1√Parallelport
13,3-Zoll-e-Paper (B)Rot, Schwarz, Weiß2960×680275,52 × 195,16286,32 × 212,26 × 1,2022√SPI
13,3-Zoll-e-Paper (E)E6 Vollfarbe21600×1200270,40 × 202,80284,70 × 208,80 × 0,85019SPI
13,3-Zoll-e-Paper (K)Schwarz, Weiß4960×680275,52 × 195,16286,32 × 212,26 × 1,205√SPI
Vergleich der E-Ink-Rohpanels

Lieferumfang

Hinweis: Dies ist ein Rohdisplay. Für einfaches Testen und Vergleichen möchten Sie möglicherweise auch die vormontierte Variante kaufen: 1,54-Zoll-e-Paper-Modul

  1. 1,54-Zoll-e-Paper x1
