Produktinformationen "200x200, 1,54-Zoll E-Ink-Displaymodul, dreifarbig"

200x200, 1,54-Zoll E-Ink-Displaymodul, dreifarbig, SPI-Schnittstelle

Übersicht

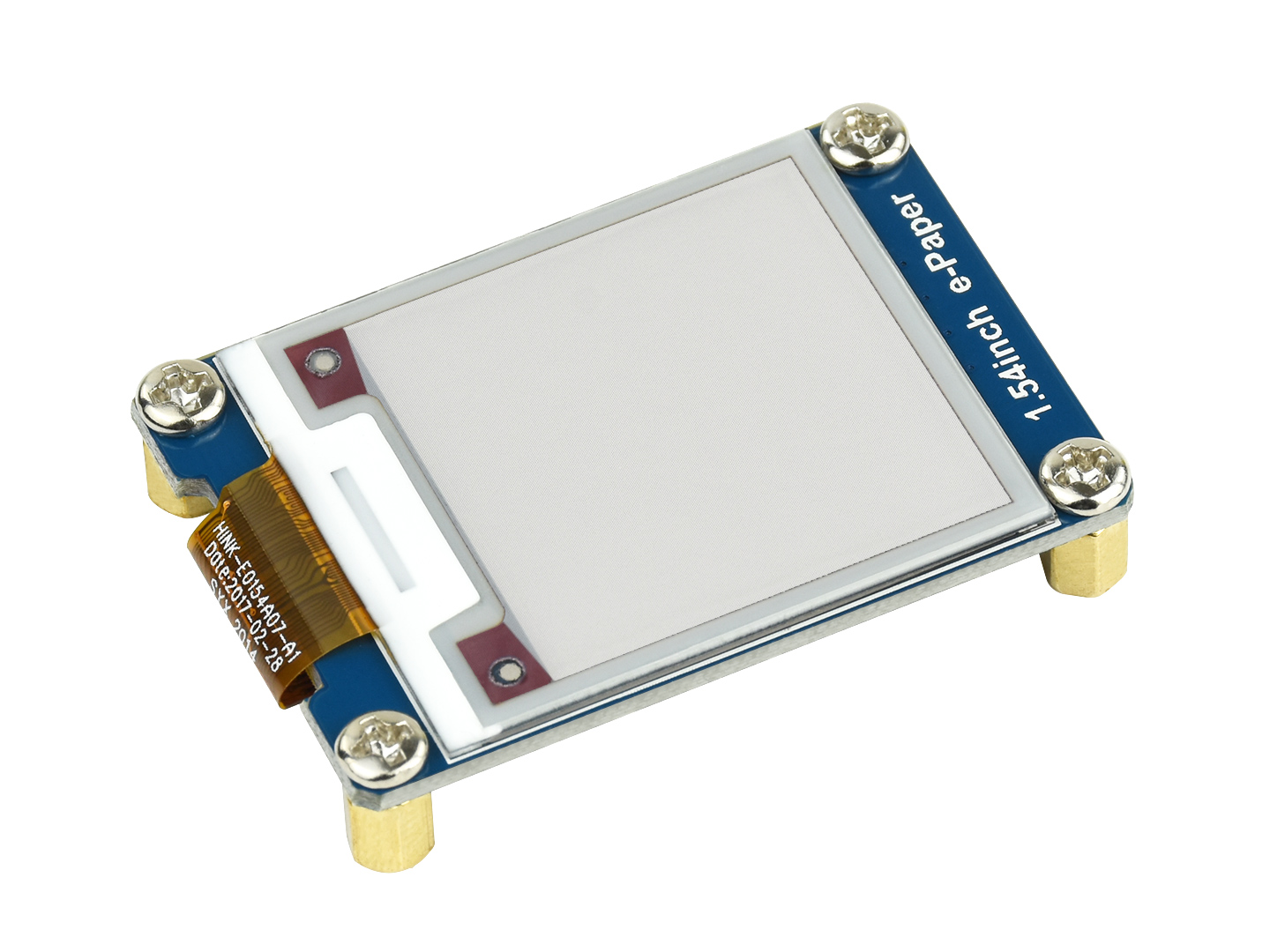

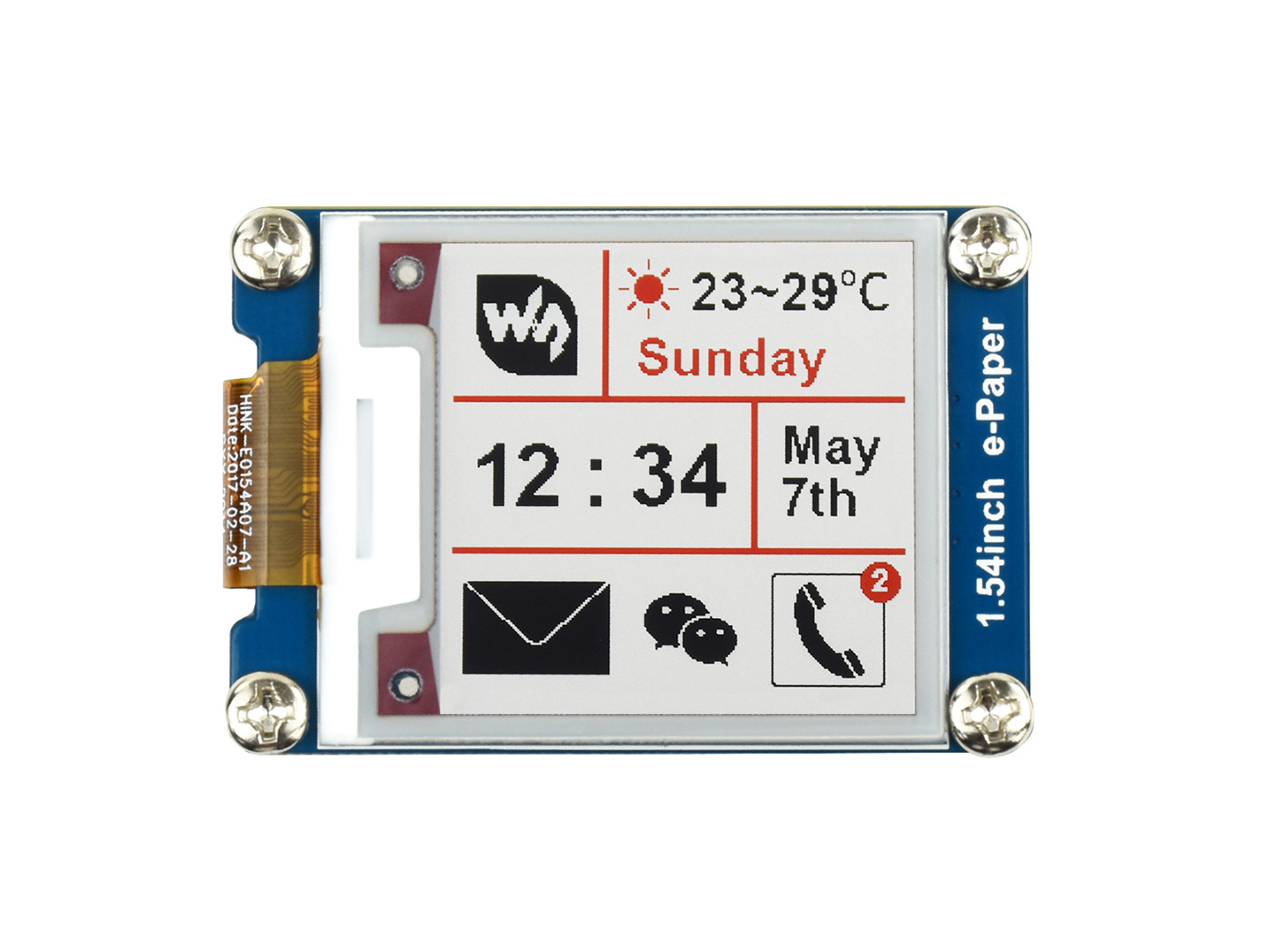

Dies ist ein E-Ink-Displaymodul mit 1,54 Zoll, 200x200 Pixel Auflösung, eingebettetem Controller und SPI-Schnittstelle. Es unterstützt die dreifarbige Anzeige in Rot, Schwarz und Weiß.

Dank Vorteilen wie extrem niedrigem Stromverbrauch, großem Betrachtungswinkel und klarer Darstellung ohne Stromversorgung ist es eine ideale Wahl für Anwendungen wie Preisschilder, industrielle Instrumente und dergleichen.

Eigenschaften

  • Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch nach dem Ausschalten der Stromversorgung lange bei
  • Extrem niedriger Stromverbrauch, Strom wird im Wesentlichen nur für das Aktualisieren benötigt
  • SPI-Schnittstelle zur Verbindung mit Controller-Boards wie Raspberry Pi/Nucleo usw.
  • Spannungsübersetzer auf der Platine, kompatibel mit 3,3V/5V-Mikrocontrollern
  • Inklusive Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Jetson Nano/STM32)

Technische Daten

  • Betriebsspannung: 3,3V/5V
  • Schnittstelle: 3-Draht-SPI, 4-Draht-SPI
  • Außenmaße: 48mm × 33mm
  • Anzeigegröße: 27,6mm × 27,6mm
  • Pitch: 0,138 × 0,138
  • Auflösung: 200 × 200
  • Anzeigefarbe: Rot, Schwarz, Weiß
  • Graustufen: 2
  • Vollaktualisierungszeit: 14s
  • Aktualisierungsleistung: 26,4mW (typ.)
  • Standby-Leistung: <0,017mW
  • Betrachtungswinkel: >170°

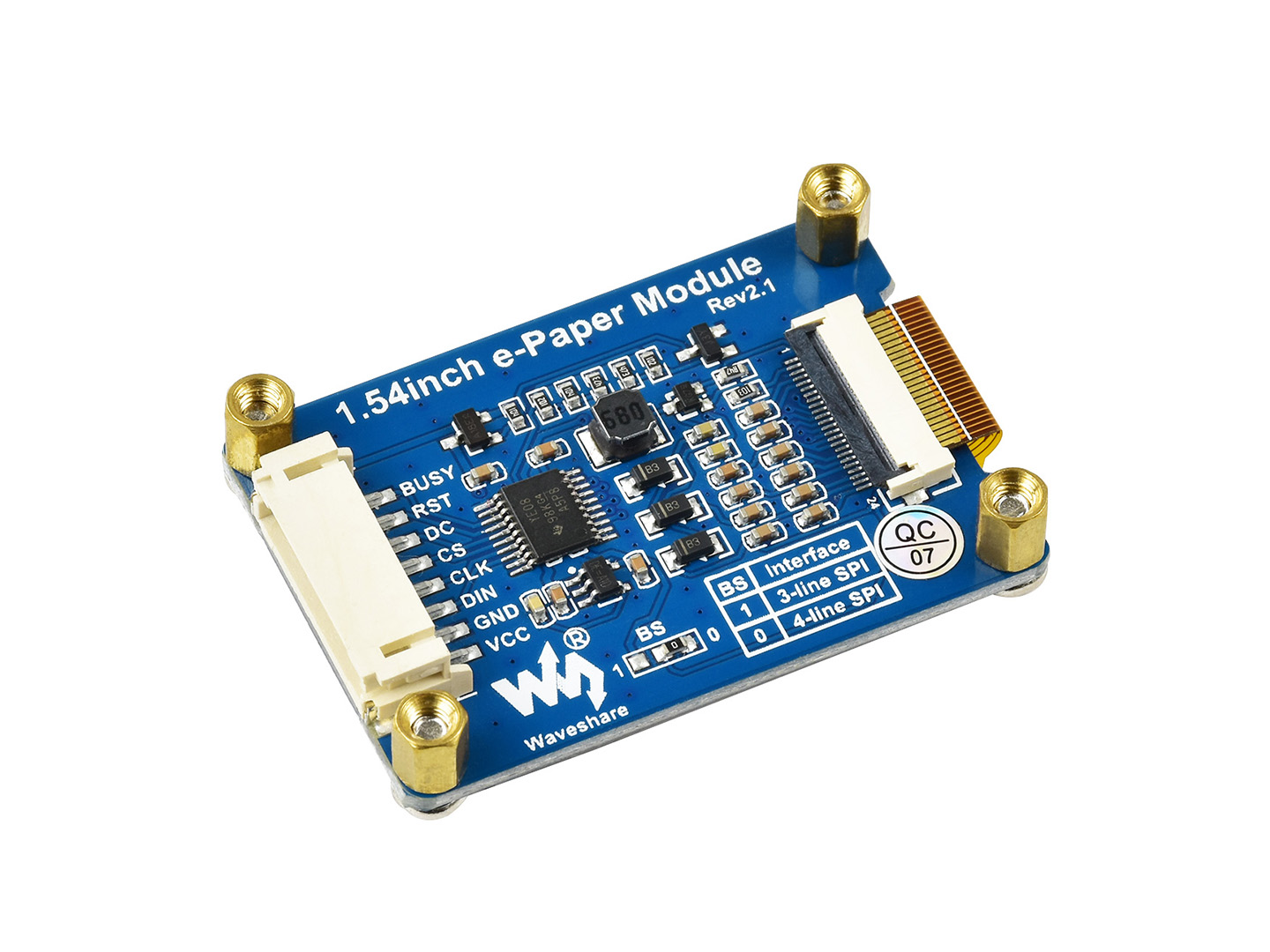

Schnittstelle

SYMBOLBESCHREIBUNG
VCC3,3V/5V
GNDMasse
DINSPI MOSI-Pin
CLKSPI SCK-Pin
CSSPI Chip-Auswahl, aktiv LOW
DCDaten/Befehl-Auswahl (HIGH für Daten, LOW für Befehl)
RSTExterner Reset, aktiv LOW
BUSYBeschäftigt-Statusausgabe, aktiv LOW

Abmessungen

Abmessungen des 1,54-Zoll-e-Paper-Moduls

Entwicklungsressourcen

Wiki: www.waveshare.com/wiki/1.54inch_e-Paper_Module_(B)

Auswahlführer

TeilenummerFarbenGraustufenAuflösungAnzeigegröße (mm)Außenmaße (mm)Vollaktualisierungszeit (s)Teilaktualisierung1Pi-Header2FlexibelSchnittstelle
1,02-Zoll-e-Paper-ModulSchwarz, Weiß2128×8021,76 × 14,0042,0 × 27,02√SPI
1,54-Zoll-e-Paper-ModulSchwarz, Weiß2200×20027,00 × 27,0048,0 × 33,02√SPI
1,54-Zoll-e-Paper-Modul (B)Rot, Schwarz, Weiß2200×20027,00 × 27,0048,0 × 33,014SPI
1,54-Zoll-e-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2200×20027,00 × 27,0048,0 × 33,020SPI
1,64-Zoll-e-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2168×16829,568 × 29,56847 × 3812SPI
2,13-Zoll-e-Paper-HATSchwarz, Weiß2250×12248,55 × 23,7065,0 × 30,22√√SPI
2,13-Zoll-e-Paper-HAT+Schwarz, Weiß2250×12248,55 × 23,7065,0 × 30,52√√SPI
2,13-Zoll-e-Paper-HAT (B)Rot, Schwarz, Weiß2250×12248,55 × 23,7065,0 × 30,215√SPI
2,13-Zoll-e-Paper-HAT (G)Rot, Gelb, Schwarz, Weiß2250×12248,55 × 23,7065,0 × 30,216√SPI
2,13-Zoll-Touch-e-Paper-HATSchwarz, Weiß2250×12248,55 × 23,7069,15 × 38,902√√SPI
2,13-Zoll-Touch-e-Paper-HAT (mit Gehäuse)Schwarz, Weiß2250×12248,55 × 23,7072,20 × 41,902√√SPI
2,15-Zoll-e-Paper-HAT+ (B)Rot, Schwarz, Weiß2296×16048,10 × 26,0065,0 × 34,023√SPI
2,15-Zoll-e-Paper-HAT+ (G)Rot, Gelb, Schwarz, Weiß2296×16048,10 × 26,0065,0 × 34,020√SPI
2,36-Zoll-e-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2296×16852,096 × 29,56869,5 × 38,512SPI
2,66-Zoll-e-Paper-ModulSchwarz, Weiß2296×15230,704 × 60,08837,0 × 83,56√SPI
2,66-Zoll-e-Paper-Modul (B)Rot, Schwarz, Weiß2296×15230,704 × 60,08837,0 × 83,515SPI
2,66-Zoll-e-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2360×18460,05 × 30,6985,0 × 38,526SPI
2,7-Zoll-e-Paper-HATSchwarz, Weiß4264×17657,29 × 38,1985,0 × 56,06√√SPI
2,7-Zoll-e-Paper-HAT (B)Rot, Schwarz, Weiß2264×17657,288 × 38,19273,5 × 56,015√SPI
2,9-Zoll-e-Paper-ModulSchwarz, Weiß4296×12866,89 × 29,0589,5 × 38,03√SPI
2,9-Zoll-e-Paper-Modul (B)Rot, Schwarz, Weiß2296×12866,89 × 29,0589,5 × 38,015SPI
2,9-Zoll-e-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2296×12866,89 × 29,0589,5 × 38,016SPI
2,9-Zoll-Touch-e-Paper-HATSchwarz, Weiß4296×12866,89 × 29,0589,10 × 42,703√√SPI
3-Zoll-e-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2400×16870,4 × 29,56888,5 × 4112SPI
3,5-Zoll-e-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2384×18479,68 × 38,1894,00 × 47,5020SPI
3,52-Zoll-e-Paper-HATSchwarz, Weiß2360×24074,51 × 49,6786,5 × 571,5√SPI
3,52-Zoll-e-Paper-HAT (B)Rot, Schwarz, Weiß2360×24074,51 × 49,6786,5 × 5716√SPI
3,6-Zoll-e-Paper-HAT+ (E)E6 Vollfarbe2600×40076,20 × 50,8089,50 × 59,0015√SPI
3,7-Zoll-e-Paper-HATSchwarz, Weiß4480×28047,32 × 81,1258,0 × 96,53√√SPI
3,7-Zoll-e-Paper-HAT+ (G)Rot, Gelb, Schwarz, Weiß2416×24081,54 × 47,0496,00 × 57,0020√SPI
3,97-Zoll-e-Paper-HAT+Schwarz, Weiß4800×48086,40 × 51,8499,50 × 60,003,5√√SPI
3,97-Zoll-e-Paper-HAT+ (G)Rot, Gelb, Schwarz, Weiß2800×48086,40 × 51,8499,50 × 60,0021√SPI
4-Zoll-e-Paper-HAT+ (E)E6 Vollfarbe2600×40084,6 × 56,40101,00 × 68,0019√SPI
4,2-Zoll-e-Paper-ModulSchwarz, Weiß4400×30084,80 × 63,60103,0 × 78,55√SPI
4,2-Zoll-e-Paper-Modul (B)Rot, Schwarz, Weiß2400×30084,80 × 63,60103,0 × 78,515SPI
4,2-Zoll-e-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2400×30084,80 × 63,60103,0 × 78,521SPI
4,26-Zoll-e-Paper-HATSchwarz, Weiß4800×48092,80 × 55,68107,0 × 64,04√√SPI
4,3-Zoll-e-Paper-UART-ModulSchwarz, Weiß4800×60088,00 × 66,00118,0 × 75,01,5UART
4,37-Zoll-e-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2512×36890,11 × 64,77101,5 × 81,514SPI
5-Zoll-e-Paper-HATSchwarz, Weiß2960×552110,59 × 62,65126,38 × 71,191,8√√SPI
5,79-Zoll-e-Paper-ModulSchwarz, Weiß4792×272139,00 × 47,74152,50 × 58,503,5√SPI
5,79-Zoll-e-Paper-Modul (B)Rot, Schwarz, Weiß2792×272139,00 × 47,74152,50 × 58,5024SPI
5,79-Zoll-e-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2792×272139,00 × 47,74152,50 × 58,5021SPI
5,83-Zoll-e-Paper-HATSchwarz, Weiß2648×480119,232 × 88,320125,4 × 99,55√SPI
5,83-Zoll-e-Paper-HAT (G)Rot, Gelb, Schwarz, Weiß2648×480118,78 × 88,22125,40 × 99,5020√SPI
6-Zoll-e-Paper-HATSchwarz, Weiß16800×600122,4 × 90,6138,4 × 101,8<1√√USB/SPI/I80
6-Zoll-HD-e-Paper-HATSchwarz, Weiß161448×1072122,4 × 90,6138,4 × 101,8<1√√USB/SPI/I80
7,3-Zoll-e-Paper-HAT (E)E6 Vollfarbe2800×480160 × 96170,2 × 111,212√SPI
7,3-Zoll-e-Paper-HAT (F)7-Farbig2800×480160 × 96170,2 × 111,235√SPI
7,5-Zoll-e-Paper-HATSchwarz, Weiß4800×480163,20 × 97,92170,2 × 111,24√√SPI
7,5-Zoll-HD-e-Paper-HATSchwarz, Weiß2880×528163,24 × 97,94170,2 × 111,25√SPI
7,5-Zoll-e-Paper-HAT (B)Rot, Schwarz, Weiß2800×480163,20 × 97,92170,2 × 111,226√√SPI
7,5-Zoll-e-Paper-HAT (H)Rot, Gelb, Schwarz, Weiß2800×480163,20 × 97,92170,20 × 111,2022√SPI
7,8-Zoll-e-Paper-HATSchwarz, Weiß161872×1404158,18 × 118,64173,8 × 127,6<1√√USB/SPI/I80
9,7-Zoll-e-Paper-HATSchwarz, Weiß161200×825202,8 × 139,43218,8×156,4<1√√USB/SPI/I80
10,2-Zoll-e-Paper-HAT (G)Rot, Gelb, Schwarz, Weiß2960 × 640215,52 × 143,68224,00 × 157,0027√SPI
10,3-Zoll-e-Paper-HATSchwarz, Weiß161872×1404209,66 × 157,25216,7 × 174,4<1√√USB/SPI/I80
10,3-Zoll-e-Paper-HAT (D)Schwarz, Weiß161872×1404209,66 × 157,25227,7 × 165,8<1√√√USB/SPI/I80
10,85-Zoll-e-Paper-HAT+Schwarz, Weiß21360 × 480259,76 × 91,68270,56 × 105,923,5√SPI
10,85-Zoll-e-Paper-HAT+ (G)Rot, Gelb, Schwarz, Weiß21360 × 480259,76 × 91,68270,56 × 105,9221√SPI
12,48-Zoll-e-Paper-ModulSchwarz, Weiß21304×984252,98 × 190,90280,0 × 229,5<8√SPI
12,48-Zoll-e-Paper-Modul (B)Rot, Schwarz, Weiß21304×984252,98 × 190,90280,0 × 229,537√SPI
13,3-Zoll-e-Paper-HATSchwarz, Weiß161600×1200270,40 × 202,80285,80 × 213,65<1√√USB/SPI/I80
13,3-Zoll-e-Paper-HAT (B)Rot, Schwarz, Weiß2960×680275,52 × 195,16286,32 × 212,2622√√SPI
13,3-Zoll-e-Paper-HAT (K)Schwarz, Weiß4960×680275,52 × 195,16286,32 × 212,265√√SPI
13,3-Zoll-e-Paper-HAT (E)E6 Vollfarbe21600×1200270,40 × 202,80284,70 × 208,8019√SPI
  1. Eine Teilaktualisierung dauert in der Regel etwa 0,3s
  2. Pi-Header: Standard-Raspberry-Pi-40-PIN-GPIO-Erweiterungsheader, unterstützt Raspberry-Pi-Serienboards
Vergleich der e-Paper-Displays

Lieferumfang

  1. 1,54-Zoll-e-Paper-Modul (B) x1
  2. PH2.0 20cm 8Pin x1
