2-Kanal UART-zu-Ethernet-Konverter, transparentes Übertragungsmodul für serielle Schnittstellen
15,46 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "2-Kanal UART-zu-Ethernet-Konverter, transparentes Übertragungsmodul für serielle Schnittstellen"
Kurzbeschreibung: 2-Kanal UART-zu-Ethernet-Konverter, transparentes Übertragungsmodul für serielle Schnittstellen
Transparente Übertragung über serielle Schnittstelle
Der 2-Kanal UART-zu-ETH bietet eine einfache Möglichkeit zur Kommunikation zwischen UART TTL und RJ45-Ethernet und ermöglicht bidirektionale transparente Datenübertragung. Er ist einfach zu bedienen und bietet Funktionen wie hohe Datenrate, niedrigen Stromverbrauch und hohe Stabilität, was ihn für Anwendungen wie Sicherheit & Sicherheit, IoT und dergleichen geeignet macht.
- Integrierte Ethernet-MAC- und PHY-Schichten
- Bidirektionale transparente Datenübertragung zwischen UART und Ethernet
- 10/100M, Full-Duplex/Half-Duplex Auto-Negotiation-Ethernetschnittstelle, 802.3-konform
- Auto-MDI/MDIX, erkennt und schaltet Kabeltyp automatisch
- Unterstützt DHCP zur automatischen IP-Adresszuweisung und DNS-Domänenzugriff
- Konfiguration von Netzwerkparametern wie Chip-Betriebsmodus, Port, IP über Host-Computer-Software oder UART-Befehle
- Vier Betriebsmodi: TCP CLIENT, TCP SERVER, UDP CLIENT, UDP SERVER
- 2-Kanal-UART-Gleichzeitiger Betrieb, unabhängige transparente Übertragung für jeden Kanal
- Full-Duplex- oder Half-Duplex-UART-Kommunikation, unterstützt RS485 RX/TX-Automatikumschaltung
- Unterstützt virtuelle Seriell-Port-Software (mitgeliefert)
- Unterstützt KEEPALIVE-Mechanismus
- Liefert Entwicklungsmaterialien und Handbuch (Beispiele für Pico/Raspberry Pi/Arduino/STM32)
| Betriebsspannung | 3,3V/5V | Betriebsstrom | 140mA |
|---|---|---|---|
| Betriebsmodus | TCP/UDP | UART-Baudrate | 300bps ~ 921,6Kbps |
| UART-TTL-Signalpegel | 3,3V / 5V kompatibel | Lagertemperatur | -55℃ ~ 125℃ |
| Betriebstemperatur | -40℃ ~ 85℃ | Abmessungen | 53,00 × 22,00mm |
Unterstützt Host-Boards einschließlich Raspberry Pi/Arduino/STM32...
Bidirektionale transparente Übertragung zwischen UART TTL und kabelgebundenem Ethernet
Verlängern Sie die Kommunikationsstrecke für serielle Geräte
Verwalten Sie mehrere serielle Client-Geräte remote über einen Webserver
Verwalten Sie serielle Server remote über mehrere Web-Clients

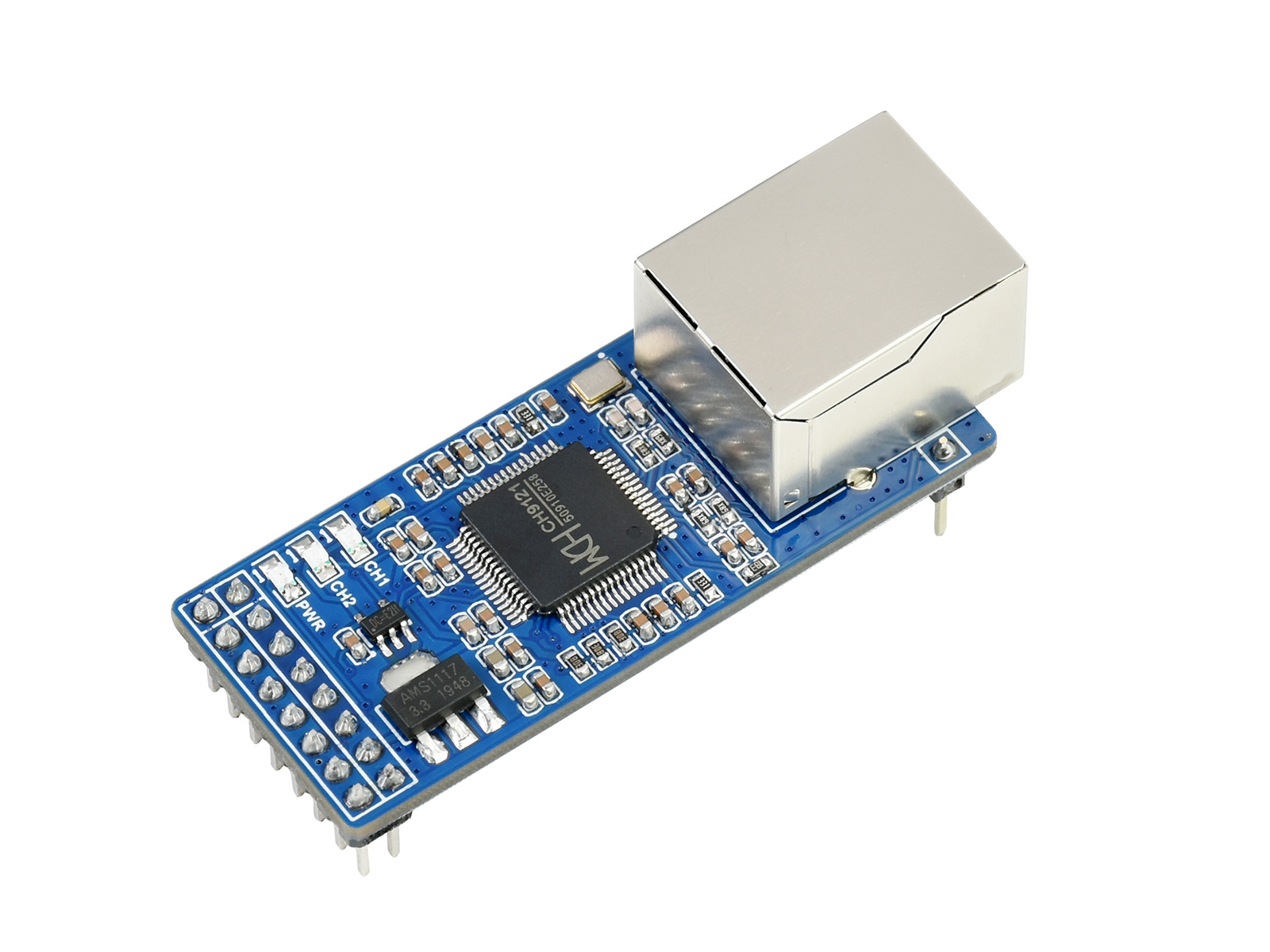

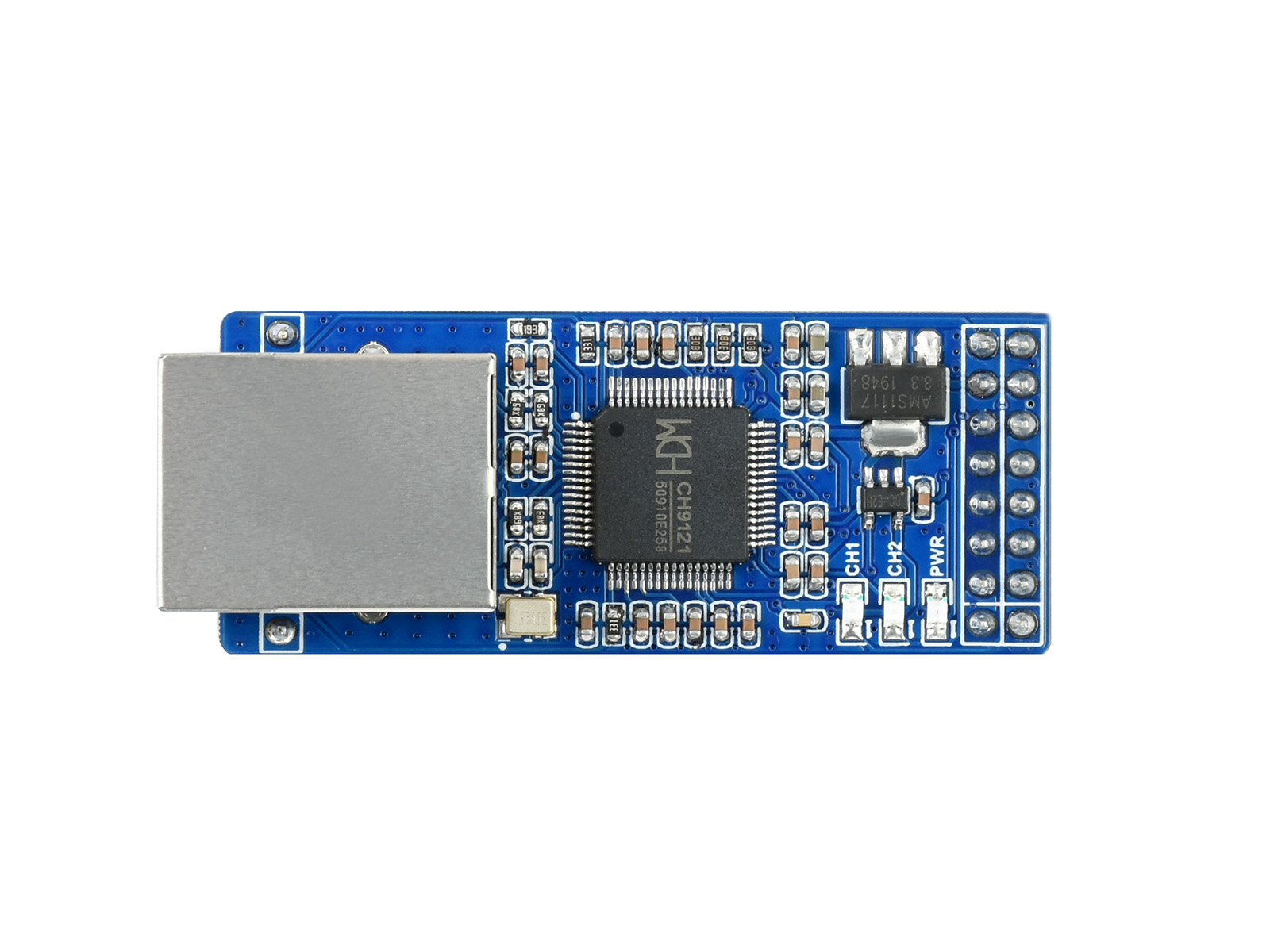

- UART 1 Verbindungsstatusanzeige
- UART 2 Verbindungsstatusanzeige
- Stromversorgungsanzeige
- CH9121 Steuerpins
- CH9121 Treiber
- AMS1117-3,3V Spannungsregler-IC
- RT9193-18GB Spannungsregler-IC

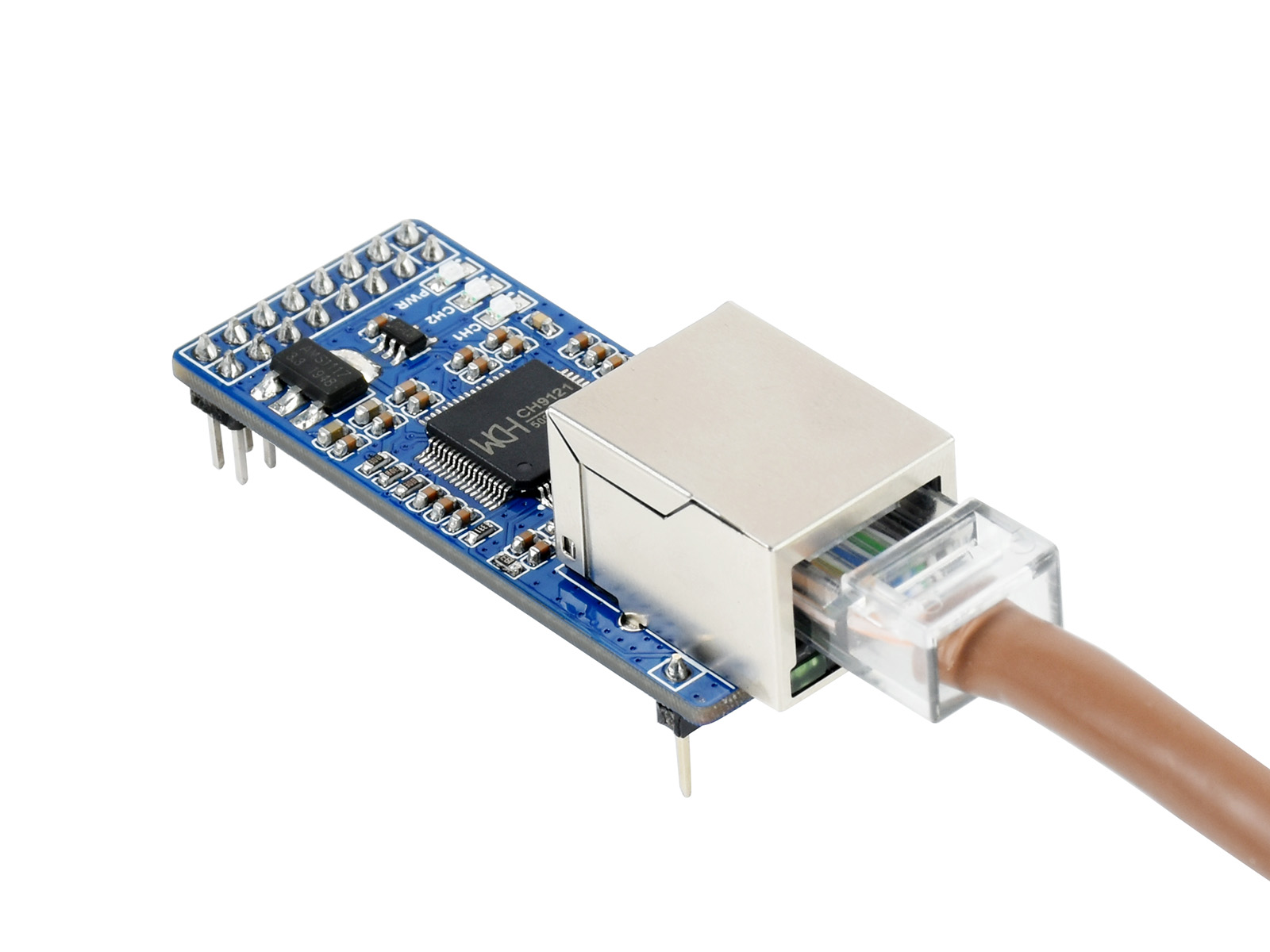

- Ethernet-Anschluss

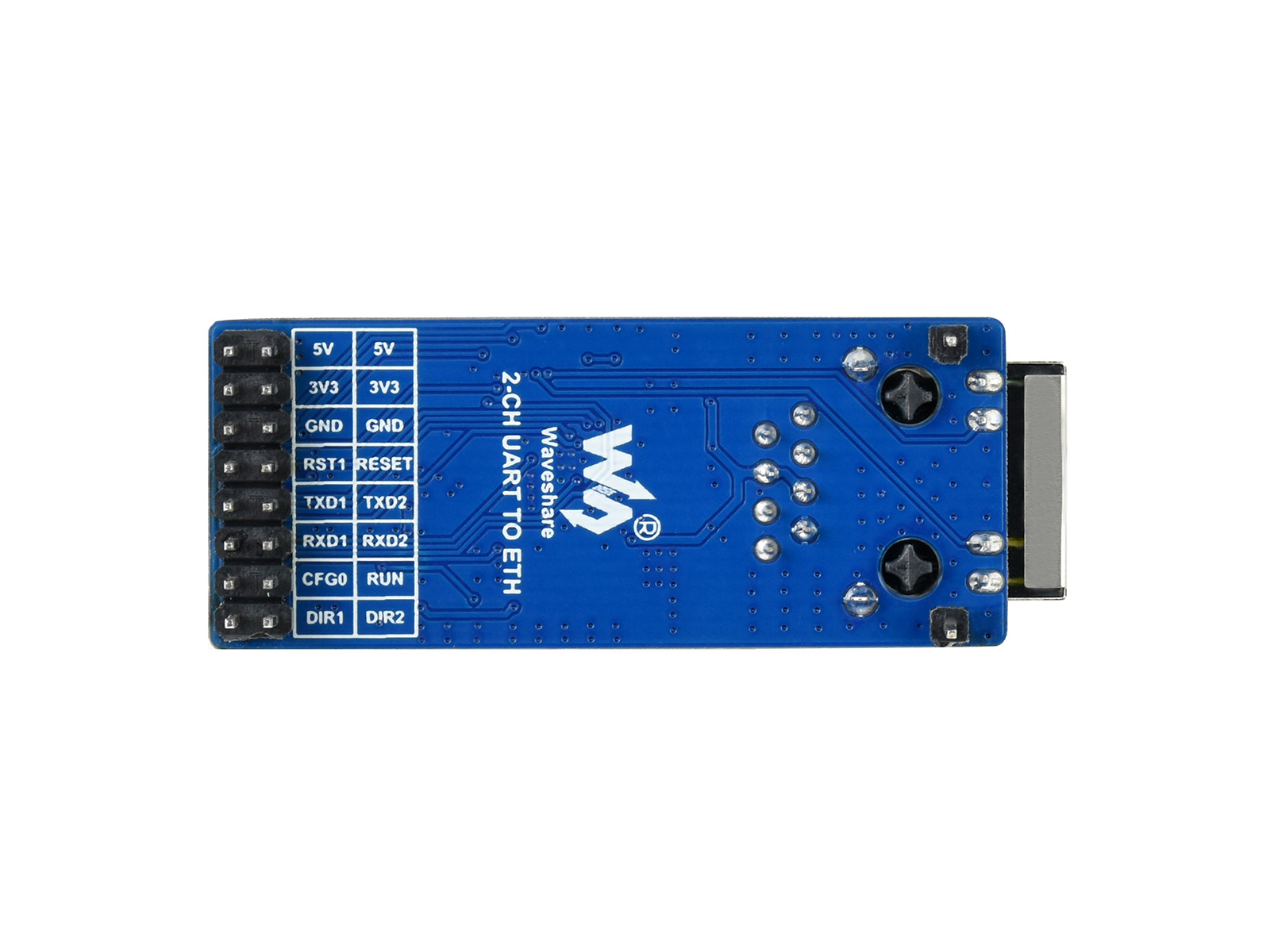

| 5V / 3V3 | Stromversorgung Plus, verwenden Sie einen beliebigen Pin der 5V/3,3V-Pins für die Stromversorgung |
| GND | Masse |
| RST1 | Externer Reset-Eingang, low aktiv |
| RESET | Zurücksetzen auf Werkseinstellungen, erkannt beim Chip-Power-On, low aktiv |
| TXD1 | Asynchroner UART 1 Datenausgang (standardmäßig aktiviert) |
| TXD2 | Asynchroner UART 2 Datenausgang (standardmäßig deaktiviert) |
| RXD1 | Asynchroner UART 1 Dateneingang (standardmäßig aktiviert) |
| RXD2 | Asynchroner UART 2 Dateneingang (standardmäßig deaktiviert) |
| CFG0 | UART-Konfigurationsmodus, Low-Pegel zum Eingeben der Konfiguration, High-Pegel zum Verlassen der Konfiguration |
| RUN | Betriebsstatus-Anzeigepin |
| DIR1 | UART 1 RS485 RX/TX-Umschaltung (verbindet sich mit externem RS485-Controller) |
| DIR2 | UART 2 RS485 RX/TX-Umschaltung (verbindet sich mit externem RS485-Controller) |
* manuell gemessen, nur zur Referenz
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
| UART-zu-ETH | RS485-zu-ETH | RS232/485-zu-ETH | 2-Kanal UART-zu-ETH | |
|---|---|---|---|---|
| Mikrocontroller | Cortex-M0 | Cortex-M0 | Cortex-M4 (Hauptfrequenz bis zu 120MHz) | CH9121 |
| Ethernet | 10/100Mbps Auto-Negotiation RJ45-Anschluss | |||
| Protokoll: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTP Client | TCP/UDP | |||
| TX-Cache: 6Kbyte; RX-Cache: 4Kbyte | TX-Cache: 16Kbyte; RX-Cache: 16Kbyte | - | ||
| Serielle Schnittstelle | UART | RS485 | RS232 und RS485 | UART |
| Baudrate: 600bps~460,8Kbps | Baudrate: 600bps~230,4Kbps | Baudrate: 300~921,6Kbps | ||
| Hardware-Flow-Control: keine | Hardware-Flow-Control: unterstützt | Hardware-Flow-Control: keine | ||
| Datenbits: 5bit, 6bit, 7bit, 8bit | ||||
| Stoppbits: 1, 2 | ||||
| Paritätsbit: Keins, Odd, Even, Mark, Space | ||||
| RX-Cache: 800byte | TX-Cache: 2Kbyte; 2-Cache: 16Kbyte | - | ||
| Framing-Mechanismus: 4-Byte-Packing-Zeit, 400-Byte-Länge | Framing-Mechanismus: 4-Byte-Packing-Zeit, 1600-Byte-Länge, konfigurierbar | - | ||
| Besondere Funktionen | Angepasste Heartbeat-Pakete, angepasste Registrierungs-Pakete, angepasste Webseite, RFC2217-ähnliches Protokoll, KeepAlive-Mechanismus, Timeout-Wiederstart, Kurzverbindung, Firmware über das Netzwerk aktualisierbar | KeepAlive-Mechanismus, Firmware über das Netzwerk aktualisierbar | ||
| - | Modbus-Gateway, Websocket (Web zu Seriell) | - | ||
| Arbeitsmodi | TCP Server, TCP Client, UDP Server, UDP Client, HTTPD Client | TCP Server, TCP Client, UDP Server, UDP Client | ||
| Unterstützte Clients | Für TCP Server, anpassbar von 1~16 verbundenen Clients | Für TCP Server, unterstützt 2-Kanal-Socket, bis zu 8 Clients pro Kanal | Für TCP Server, anpassbar von 1~8 verbundenen Clients | |
| Konfiguration | Webseite, Host-Software, Seriellbefehle | Host-Software, Seriellbefehle | ||
| Isolationsschutz | Stromversorgung: Verpolungsschutz, ESD-Schutz, Überspannungsschutz | |||
| Ethernet: 1,5KV elektromagnetische Isolation | ||||
| - | 2KV ESD-Schutz, 2,2KΩ Pull-up/-down-Register | - | ||
| - | Blitzschutz, Überstromschutz | - | ||
| Stromversorgung | 3,3V/5V | 5~7V | 5~36V | 3,3V/5V |
| Betriebsstrom | 150mA@5V | 110mA@5V | 86,5mA@5V | 140mA@5V |
| Betriebstemperatur | -25～75℃ | -40～85℃ | ||
| Lagertemperatur | -40～105℃ | -55℃~125℃ | ||
| Abmessungen | 50,5 × 22,6 × 15mm | 70 × 63,6 × 25mm | 82,8 × 85,7 × 25mm | 53 × 22mm |
Lieferumfang
- 2-Kanal UART-zu-ETH x1
