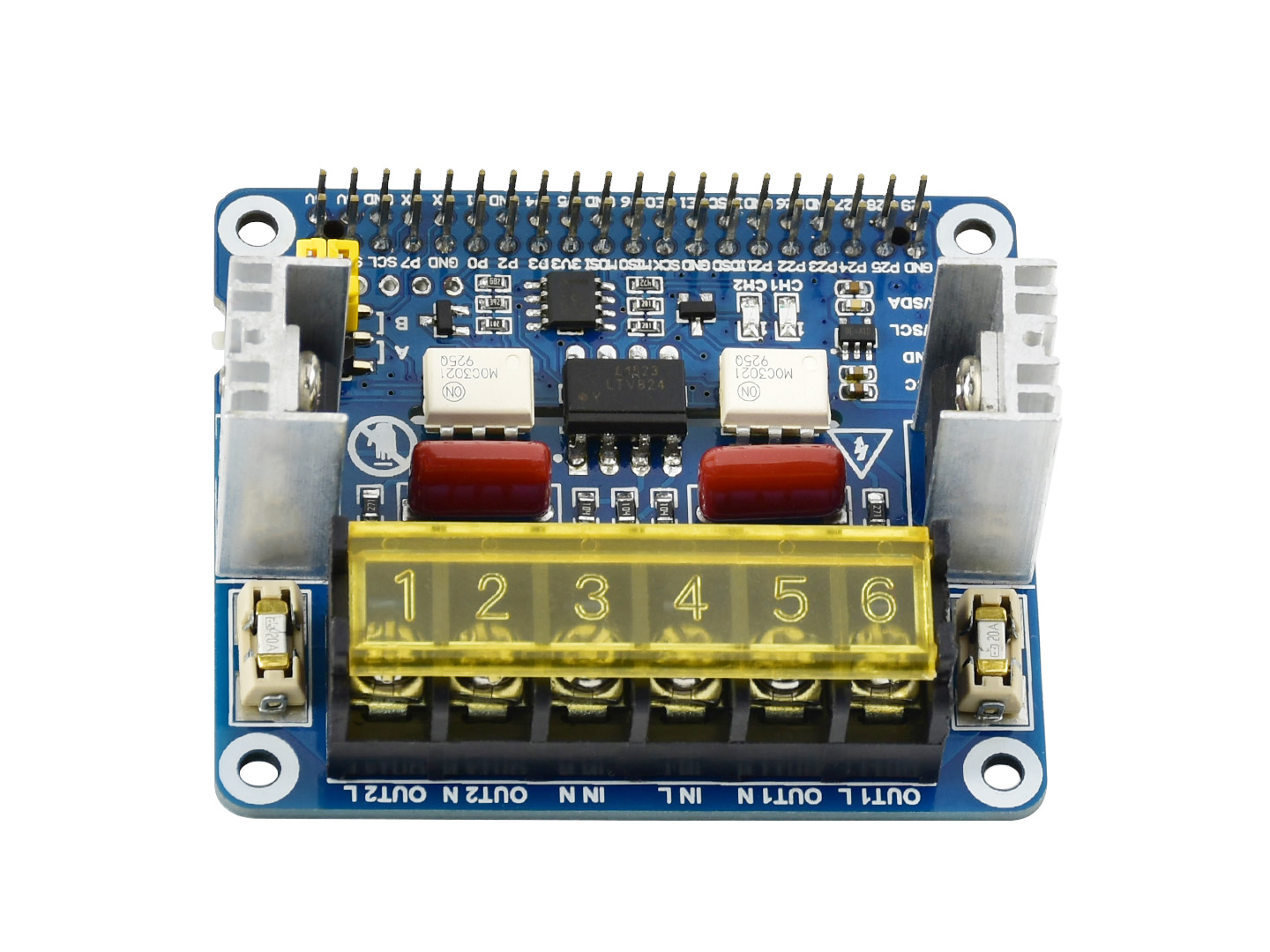

2-Kanal-Triac-HAT für Raspberry Pi, integrierte MCU, UART / I2C
22,60 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "2-Kanal-Triac-HAT für Raspberry Pi, integrierte MCU, UART / I2C"
Bidirektionaler SCR-isolierter HAT, Zwei-Kanal-Triac-Ausgangssteuerung

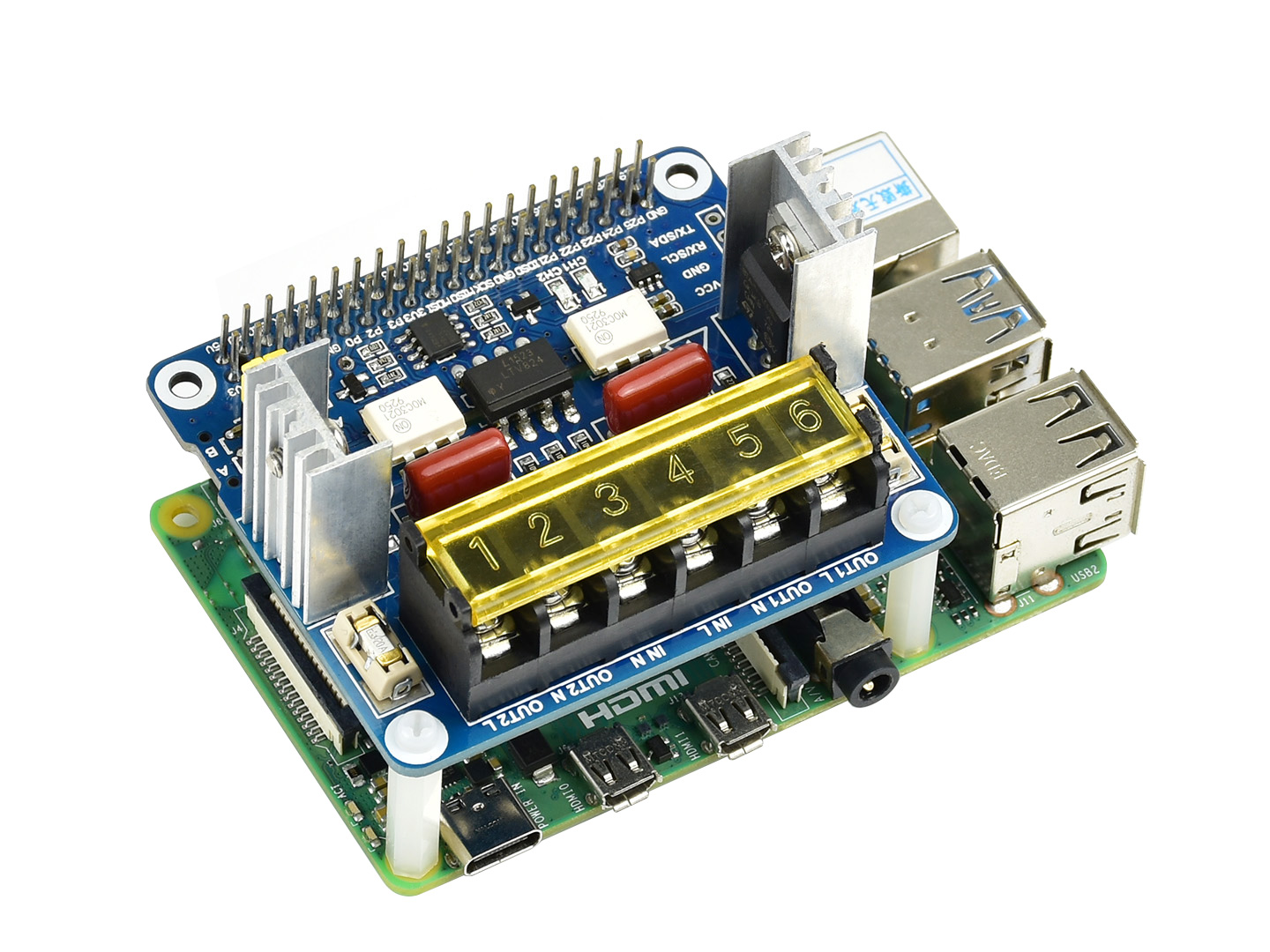

Für Raspberry Pi entwickelt
Hoher Wirkungsgrad, keine mechanischen Geräusche oder Verschleiß, schnelle Reaktion, einstellbarer Ausgang
Standard-Raspberry Pi 40PIN GPIO-Header, maßgeschneidert für Raspberry Pi-Platinen
- STM32F0 MCU-Controller, erfordert minimale Raspberry Pi-Ressourcen, UART / I2C-Kommunikation
- RC-Snubber-Schaltung, schützt den Triac vor Stromschwankungen
- Bis zu 4400W Ausgangsleistung unter idealen Wärmeableitungsbedingungen
- Optokoppler-Isolierung, verhindert Störungen durch die Hochspannungsschaltung
- Indikator zur einfachen Überprüfung des Triac-Status
- Reservierte UART- und I2C-Schnittstelle für den Betrieb mit anderen Host-Steuerplatinen
- Datenrate: bis zu 921,6 kbps für UART, bis zu 1024 kbps für I2C
- Liefert Entwicklungsressourcen und Handbuch (Beispiele in C und Python)
Integriert STM32F030 MCU, unterstützt direkte Befehlssteuerung, einfach zu entwickeln. Schnellere Reaktion, erfordert minimale Ressourcen vom Raspberry Pi
bis zu 921,6 kbps für UART, bis zu 1024 kbps für I2C
Bis zu 4400W Ausgangsleistung unter idealen Wärmeableitungsbedingungen
Optoisolierte Lösung, verhindert Störungen durch die Hochspannungsschaltung
im Beispiel zur Steuerung von 220VAC-Haushaltsgeräten

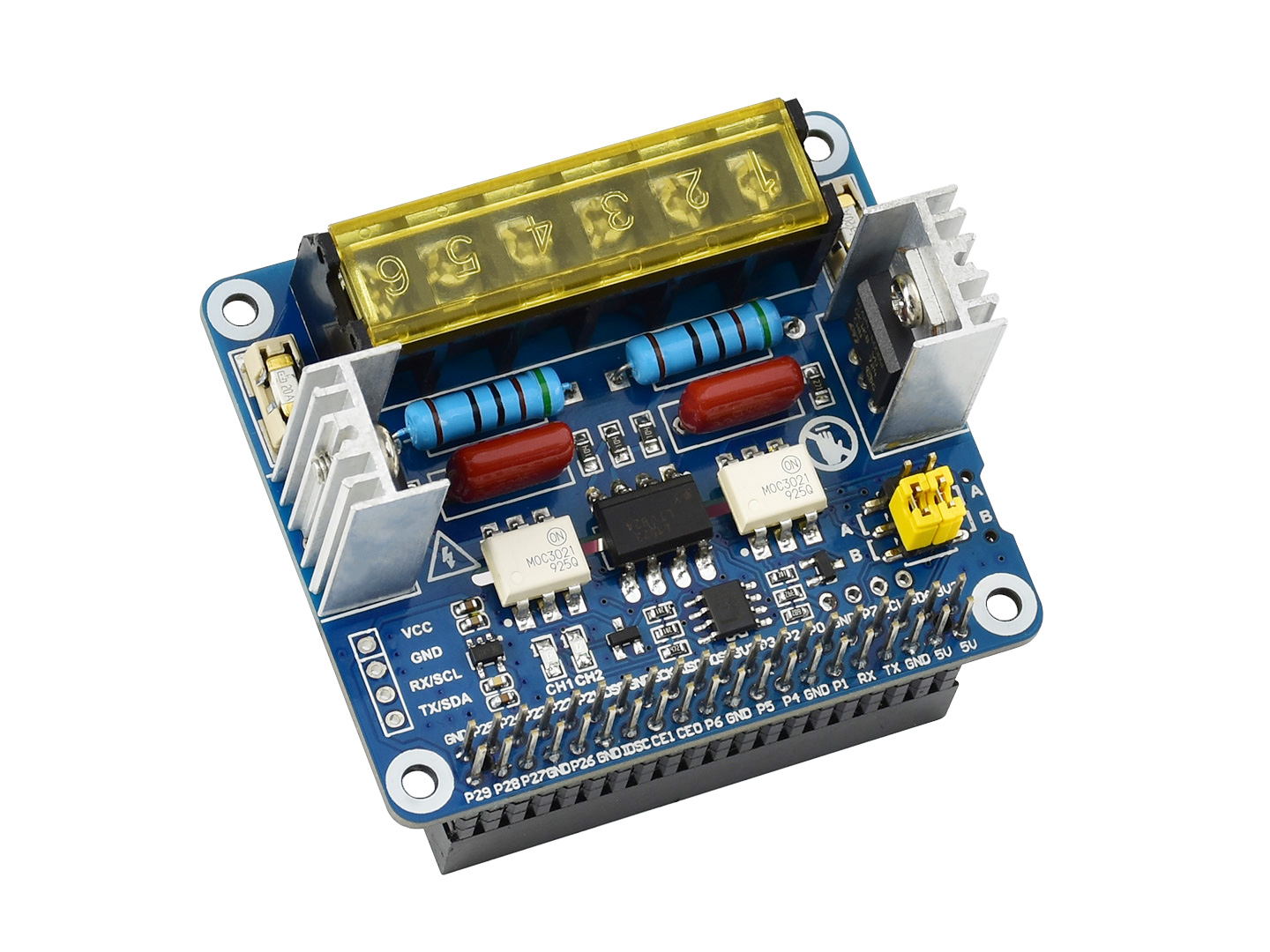

- BTA24-600 Hochleistungs-Bidirektionaler Triac
- MOC3021S Optokoppler, Triac-Treiber
- LTV-824S AC-Optokoppler
- RC-Snubber-Schaltung
- LM358DR OP-Verstärker
- STM32F030F4P6 Hauptcontroller
- RT9193-33PB Leistungschip
- Ausgangsindikator
- 20A-Sicherung
- Standard-Raspberry Pi 40PIN GPIO-Header
- MCU-Steuerungsschnittstelle, zur Verwendung mit anderen Host-Steuerplatinen wie Arduino
- AC-Eingang
- AC-Ausgang
- Datenbusauswahl A: Verwenden Sie Raspberry Pi I2C-Bus B: Verwenden Sie Raspberry Pi UART-Bus
- Modusauswahl A: I2C-Modus B: UART-Modus
| AC-Spannung | 100 ~ 600V | UART-Datenrate | 1,2 ~ 921,6 kbps |
|---|---|---|---|
| AC-Strom | 0~20A | I2C-Datenrate | 1024 kbps |
| Controller | STM32F030 | Logikpegelspannung | 3,3V/5V |
| Kommunikationsbus | I2C/UART | Abmessungen | 65 × 56,5(mm) |
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
- 2-CH TRIAC HAT x1
- Schrauben x1
