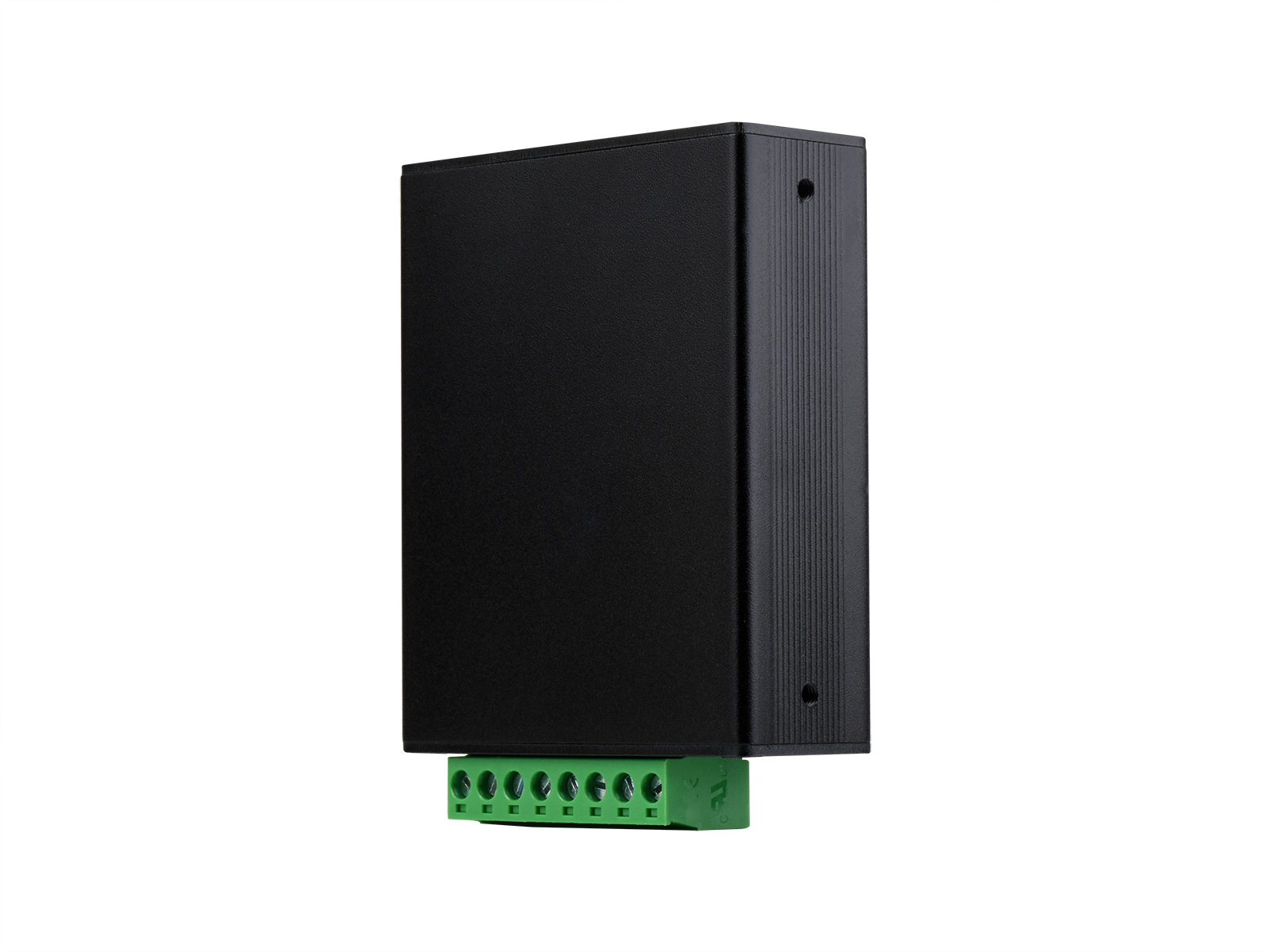

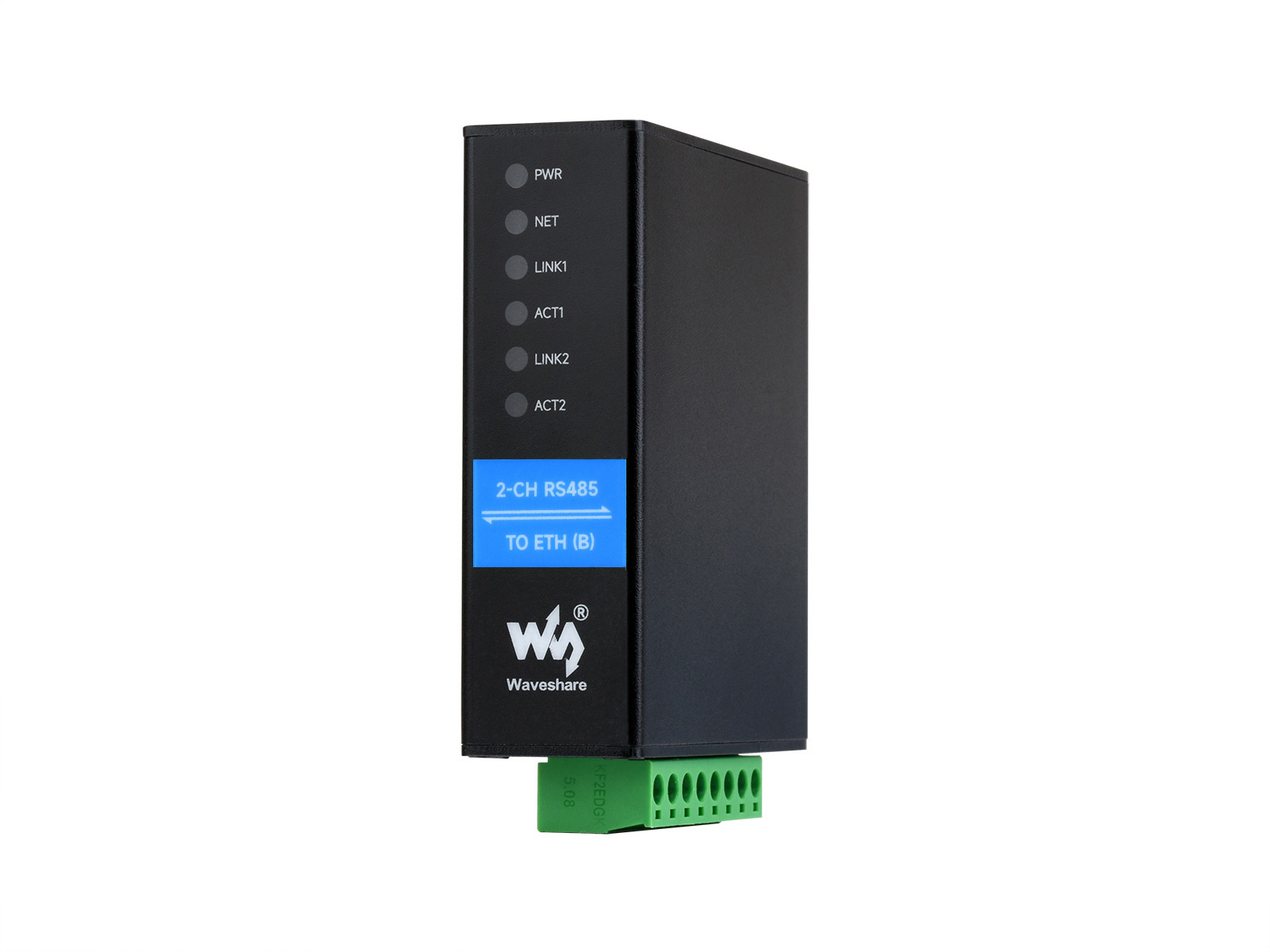

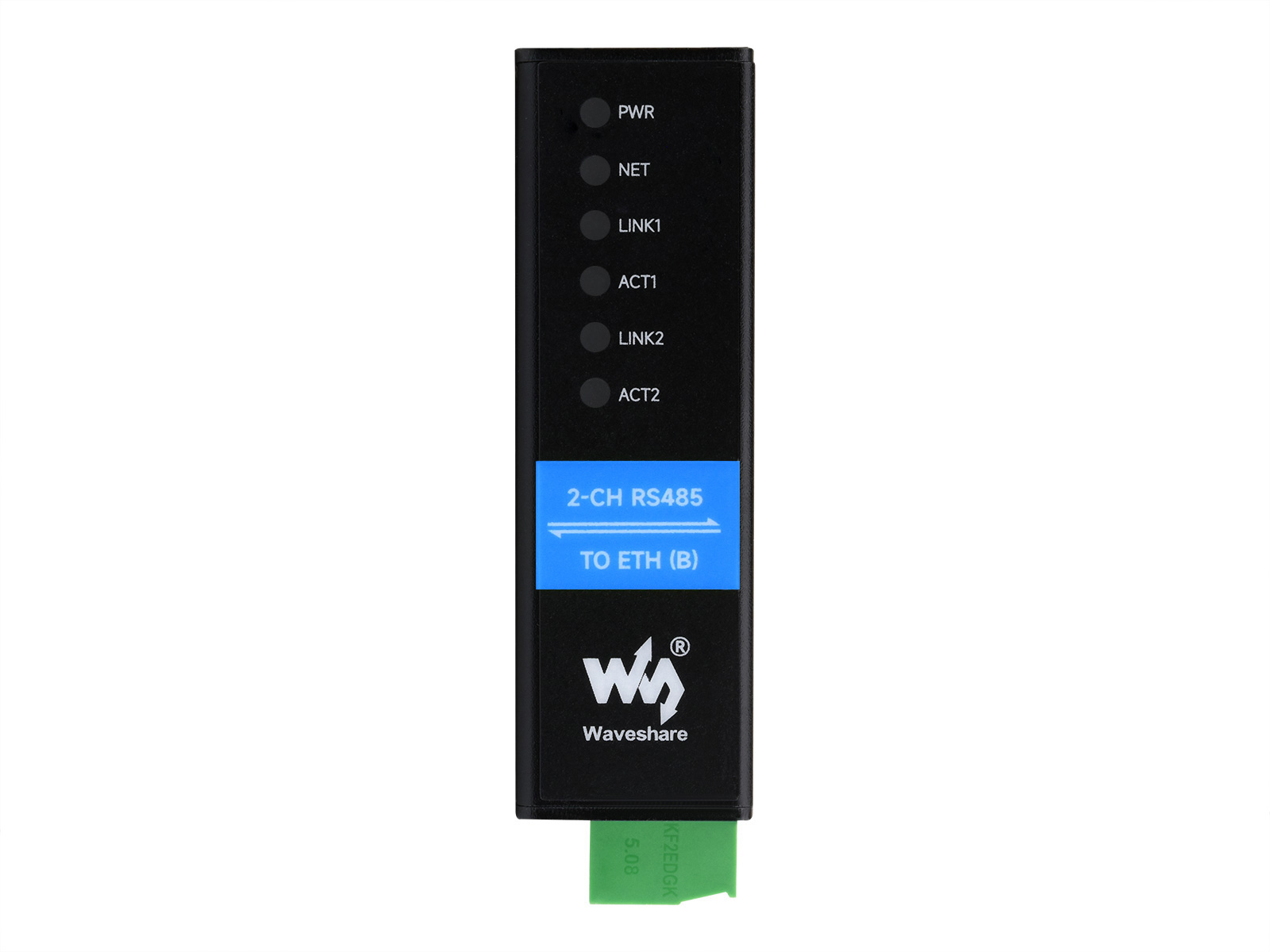

2-Kanal RS485 auf RJ45 Ethernet Serial Server, Dual-Channels RS485 unabhängiger Betrieb, Dual Ethernet Ports
42,83 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "2-Kanal RS485 auf RJ45 Ethernet Serial Server, Dual-Channels RS485 unabhängiger Betrieb, Dual Ethernet Ports"
2-Kanal RS485 auf Ethernet, Modbus/MQTT/JSON Unterstützung, Hutschienenmontage, Metallgehäuse
Dies ist ein 2-Kanal RS485 Gerätedaten-Aquisitor / IoT-Gateway, das für den industriellen Einsatz konzipiert wurde. Zwei RS485-Schnittstellen können gleichzeitig ohne gegenseitige Störung arbeiten. Es kombiniert mehrere Funktionen in einem Gerät, darunter Serieller Server, Modbus-Gateway, MQTT-Gateway, RS485 auf JSON und Netzwerk-Switch. Das Modul verfügt über zwei RS485- und zwei Ethernet-Ports (PoE-Funktion optional), verwendet einen DC-Anschluss (Außendurchmesser: 5,5 mm, Innendurchmesser: 2,1 mm) und Schraubklemmen für die Stromversorgung. Das Gehäuse mit Hutschienenmontage ist klein, einfach zu installieren und kosteneffektiv. Es eignet sich für Anwendungen wie Datenerfassung, IoT-Gateway, Sicherheit & Security IoT und intelligente Instrumentenüberwachung...
2-Kanal RS485 AUF ETH (B)2-Kanal RS485 + Gemeinsamer Netzwerkport + Elektrische Isolation
2-Kanal RS485 AUF POE ETH (B) 2-Kanal RS485 + PoE-Netzwerkport + Elektrische Isolation
| 2-Kanal RS485 AUF ETH (B) | 2-Kanal RS485 AUF POE ETH (B) | |
|---|---|---|
| 2-Kanal RS485 + Gemeinsamer Netzwerkport + Elektrische Isolation | 2-Kanal RS485 + PoE-Netzwerkport + Elektrische Isolation | |
| Produkttyp | Serieller Server, Modbus-Gateway, MQTT-Gateway | |
| Basisfunktion | Bidirektionale transparente Datenübertragung zwischen RS485 und Ethernet | |
| Kommunikationsschnittstelle | RS485-Anschluss × 2, Ethernet-Anschluss × 2 | |
| Stromversorgung | DC 5,5 Stromanschluss, 6 ~ 40V DC Schraubklemme | DC 5,5 Stromanschluss, 6 ~ 40V DC Schraubklemme oder PoE-Anschluss |
| Isolationsschutz | Stromisolation, Signalisolation | |
| Kommunikation | ||
| Ethernet | RJ45 | RJ45 mit PoE-Unterstützung, IEEE 802.3af konform |
| 10 / 100M Auto-Negotiation RJ45-Anschluss, 2 KV Überspannungsschutz | ||
| Serieller Port | Isolierter RS485 (die 2 Kanäle können gleichzeitig unabhängig empfangen und senden) | |
| Serielle Spezifikation | ||
| Baudrate | 300 ~ 115200 bps | |
| Paritätsbit | keine, ungerade, gerade, Mark, Space | |
| Datenbit | 5 ~ 9 Bits | |
| Flusssteuerung | N/A | |
| Software | ||
| Protokoll | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS | |
| Konfiguration | Host, Webbrowser, Geräteverwaltungsfunktionsbibliothek | |
| Kommunikationsmethode | TCP/IP-Direktkommunikation, VCOM | |
| Betriebsmodus | TCP-Server, TCP-Client (koexistiert mit TCP-Server), UDP, UDP-Multicast | |
| Umgebungsanforderungen | ||
| Betriebstemperatur | -40℃ ~ 85℃ | |
| Feuchtigkeitsbereich | 5% ~ 95% relative Luftfeuchtigkeit | |
| Abmessungen | L × B × H: 78,0 × 72,5 × 24,2 mm | |
bidirektionale transparente Datenübertragung zwischen RS485 und Ethernet
Unterstützt PoE-Ethernet-Port-Stromversorgung*, Geeignet für IEEE 802.3af PoE-StandardUnterstützt Schraubklemmen und DC-Stromanschluss für die Stromversorgung, DC 6~40V Breitspannungsbereich-Eingang
* Diese Funktion ist nur in der PoE-Version verfügbar

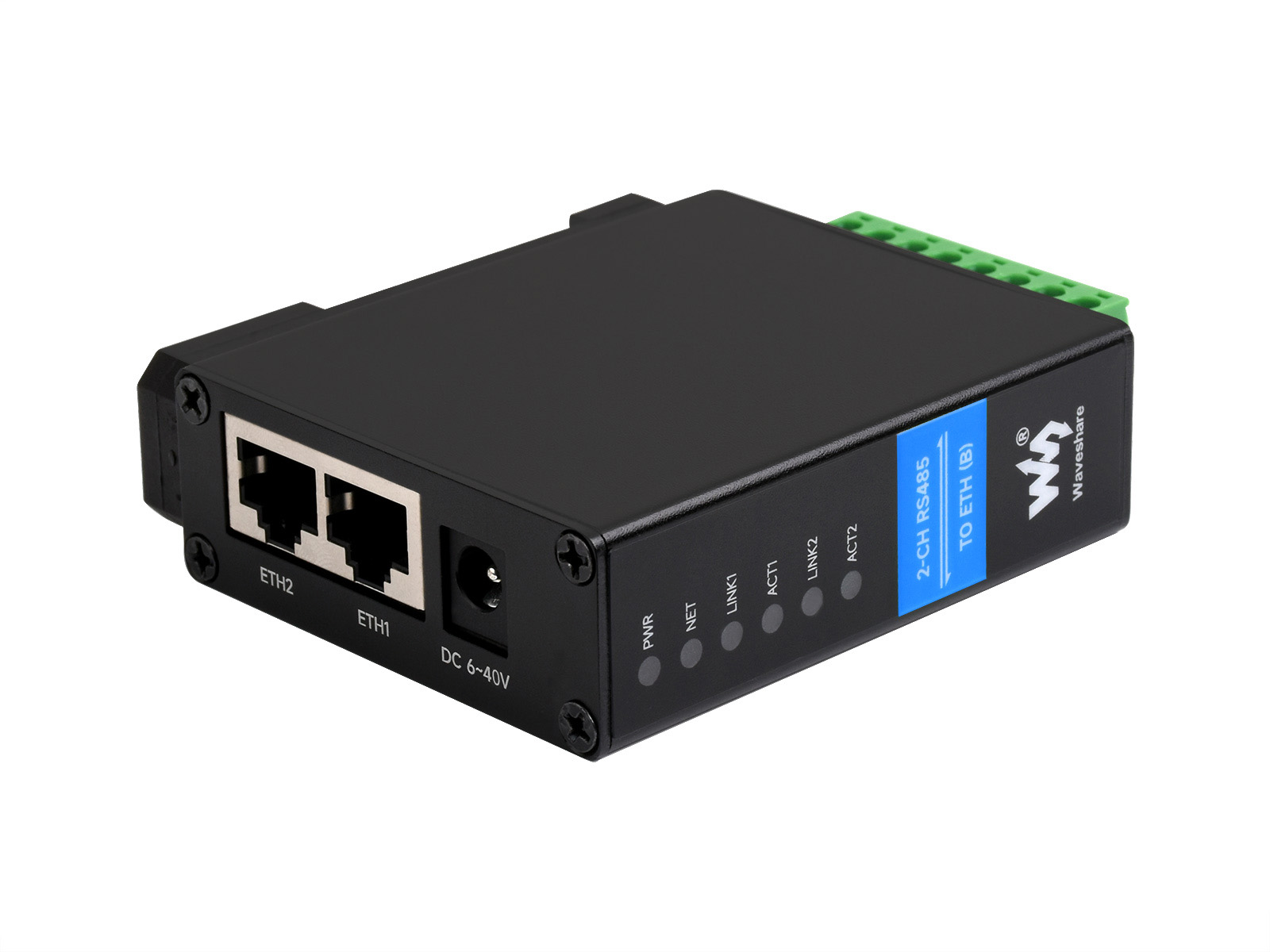

An Bord 2-ch Ethernet-Ports für Kommunikation und Kaskadierung Jeder kann für die Dual-Serieller-Server-Netzwerkkommunikation verwendet werden, während der andere für die Kaskadierung oder Kommunikation mit anderen Geräten verwendet werden kann
Industriegrauiges Schillendesign, kompakte Größe, einfache Installation, kosteneffektiv
geeignet für Modbus-Netzwerk-Upgrade, Kann mit spezifischer Konfigurationssoftware verwendet werden
unterstützt TCP-Server / TCP-Client / UDP-Multicast / UDP-Modus
* Hinweis: Dieses Modul ist zweikanalig, und jeder Kanal unterstützt die oben genannten Funktionen separat
flexiblere Konvertierung zwischen verschiedenen Protokollen
Wenn als MQTT-Gateway verwendet, können die Geräte serielle Daten über das MQTT-Protokoll durch transparente Übertragung an den MQTT-Server hochladen, unterstützte Server einschließlich Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet usw. Die erfassten Modbus RTU- oder nicht standardmäßigen seriellen Daten können in JSON-Format analysiert und in MQTT-Datenpaket verpackt zum Hochladen werden.
Wenn als JSON-Datenerfassungs-Gateway verwendet, können die Geräte über RS485-Verbindung mit Datenerfassungsgeräten verbunden werden, dann automatisch Daten erfassen, die Daten in JSON-Format konvertieren und schließlich auf den Server posten. Die erfassten Daten unterstützen Modbus RTU 645 Instrument 97 Version, 645 Instrument 07 Version sowie verschiedene nicht standardmäßige RS485-Protokolle. Das hochgeladene Datenformat kann über Host konfiguriert werden, und das JSON-Upload-Protokoll kann MQTT-Protokoll, HTTP POST-Protokoll, HTTP GET-Protokoll usw. sein.
verschiedene Netzwerkgeräte werden jeweils identifiziert und antworten, keine Übersprechen-Probleme mehr bei der Kommunikation mit mehreren Netzwerkgeräten
einfach für Cloud-Kommunikation und Geräteidentifikation
Netzwerkzeitinformationen für serielle Ausgabe oder Daten-Upload erhalten
unterstützt Webbrowser-Konfiguration, dynamische IP über DHCP erhalten, DNS-Protokoll verbundener Domänen-Server-Adresse
An Bord Strom- und Signalisolation, kann stabile Isolierspannung mit hoher Zuverlässigkeit und starker Störfestigkeit bieten. Eingebaute TVS (Transient Voltage Suppression Tube) kann effektiv die Überspannungsspannung und transiente Spitzenspannung im Stromkreis unterdrücken, Blitzschutz & ESD-Schutz. Eingebaute rückstellbare Sicherung und Schutzdiode, um stabile Ausgabe von Strom und Spannung zu gewährleisten, verhindert Überstrom und Überspannungsschutz, verbessert Stoßfestigkeitsleistung
Aluminiumlegierung-Gehäuse mit Sandstrahlen und anodischer OxidationFest und langlebig, modisch und gutes Haptikgefühl
Unterstützt Software- und Hardware-AnpassungEinschließlich Hardware-Schnittstelle, LOGO, Etikett, Gehäuse und Webseite, etc.
| Modell | Netzwerkport | Isolationsschutz | Serieller Port-Typ | Stromversorgungsmethoden | Spannungsbereich | Abmessungen (L × B × H) |
|---|---|---|---|---|---|---|
 RS485 AUF ETH (B) | Gemeinsamer Netzwerkport | - | Einziger serieller Port-Server | Schraubklemme | DC 9~24V | 87,0×36,0×59,0mm |
 RS485 AUF POE ETH (B) | PoE-Netzwerkport | Stromisolation, Signalisolation | Einziger serieller Port-Server | Schraubklemme + PoE-Anschluss | DC 6V~36V | 87,0×36,0×59,0mm |
 RS485 AUF ETH (C) | Gemeinsamer Netzwerkport | Stromisolation, Signalisolation | Einziger serieller Port-Server | Schraubklemme | DC 6V~36V | 87,0×36,0×59,0mm |
 RS232 AUF ETH (B) | Gemeinsamer Netzwerkport | Stromisolation, Signalisolation | Einziger serieller Port-Server | Schraubklemme | DC 6V~36V | 87,0×36,0×59,0mm |
 RS232 AUF POE ETH (B) | PoE-Netzwerkport | Stromisolation, Signalisolation | Einziger serieller Port-Server | Schraubklemme + PoE-Anschluss | DC 6V~36V | 87,0×36,0×59,0mm |
 RS232/485/422 AUF ETH (B) | Gemeinsamer Netzwerkport | Stromisolation, Signalisolation | RS232/485/422 wählen Sie einen, einziger serieller Port-Server | Schraubklemme + DC 5,5 Stromanschluss | DC 6V~36V | 88,7×72,5×24,2mm |
 RS232/485/422 AUF POE ETH (B) | PoE-Netzwerkport | Stromisolation, Signalisolation | RS232/485/422 wählen Sie einen, einziger serieller Port-Server | Schraubklemme + PoE-Anschluss + DC 5,5 Stromanschluss | DC 6V~36V | 88,7×72,5×24,2mm |
 2-Kanal RS485 AUF ETH (B) | Gemeinsamer Netzwerkport | Stromisolation, Signalisolation | Dual serielle Port-Server | Schraubklemme + DC 5,5 Stromanschluss | DC 6V~40V | 78,0×72,5×24,2mm |
 2-Kanal RS485 AUF POE ETH (B) | PoE-Netzwerkport | Stromisolation, Signalisolation | Dual serielle Port-Server | Schraubklemme + PoE-Anschluss + DC 5,5 Stromanschluss | DC 6V~40V | 78,0×72,5×24,2mm |
 RS232 RS485 AUF ETH (B) | Gemeinsamer Netzwerkport | Stromisolation, Signalisolation | Dual serielle Port-Server | Schraubklemme + DC 5,5 Stromanschluss | DC 6V~40V | 78,0×72,5×24,2mm |
 RS232 RS485 AUF POE ETH (B) | PoE-Netzwerkport | Stromisolation, Signalisolation | Dual serielle Port-Server | Schraubklemme + PoE-Anschluss + DC 5,5 Stromanschluss | DC 6V~40V | 78,0×72,5×24,2mm |
 4-Kanal RS485 AUF ETH (B) | Gemeinsamer Netzwerkport | Stromisolation, Signalisolation | 4 serielle Port-Server | Schraubklemme | DC 6V~40V | 91,0×64,5×24,2mm |
 4-Kanal RS485 AUF POE ETH (B) | PoE-Netzwerkport | Stromisolation, Signalisolation | 4 serielle Port-Server | Schraubklemme + PoE-Anschluss | DC 6V~40V | 91,0×64,5×24,2mm |
 8-Kanal RS485 AUF ETH (B) | Gemeinsamer Netzwerkport | Stromisolation, Signalisolation | 8 serielle Port-Server | Schraubklemme | DC 7V~36V | 93×103,5×29,7mm |
 8-Kanal RS485 AUF POE ETH (B) | PoE-Netzwerkport | Stromisolation, Signalisolation | 8 serielle Port-Server | Schraubklemme + PoE-Anschluss | DC 7V~36V | 93×103,5×29,7mm |
Lieferumfang
2-Kanal RS485 AUF ETH (B)
- 2-Kanal RS485 AUF ETH (B) x1
2-Kanal RS485 AUF POE ETH (B)
- 2-Kanal RS485 AUF POE ETH (B) x1
