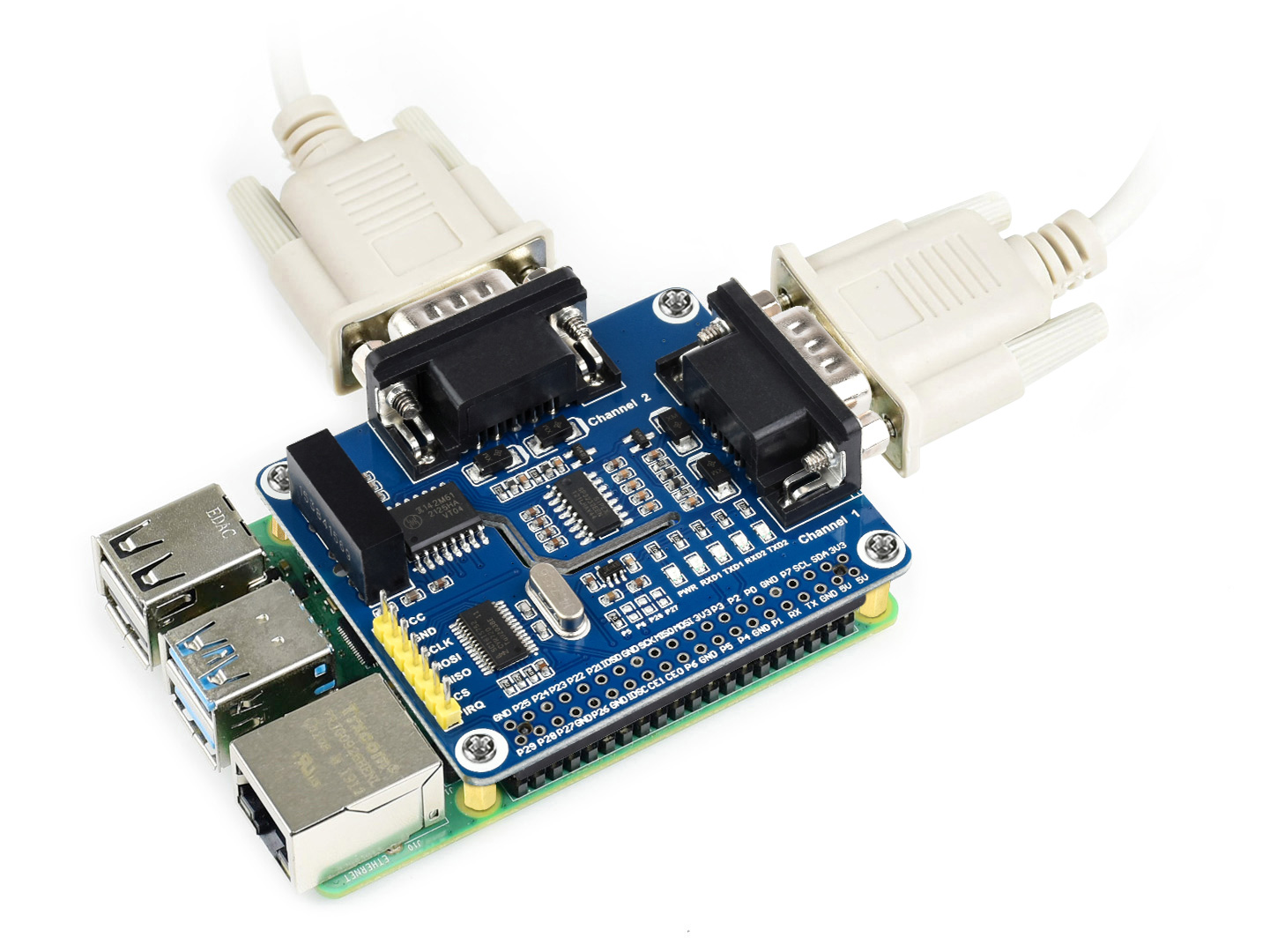

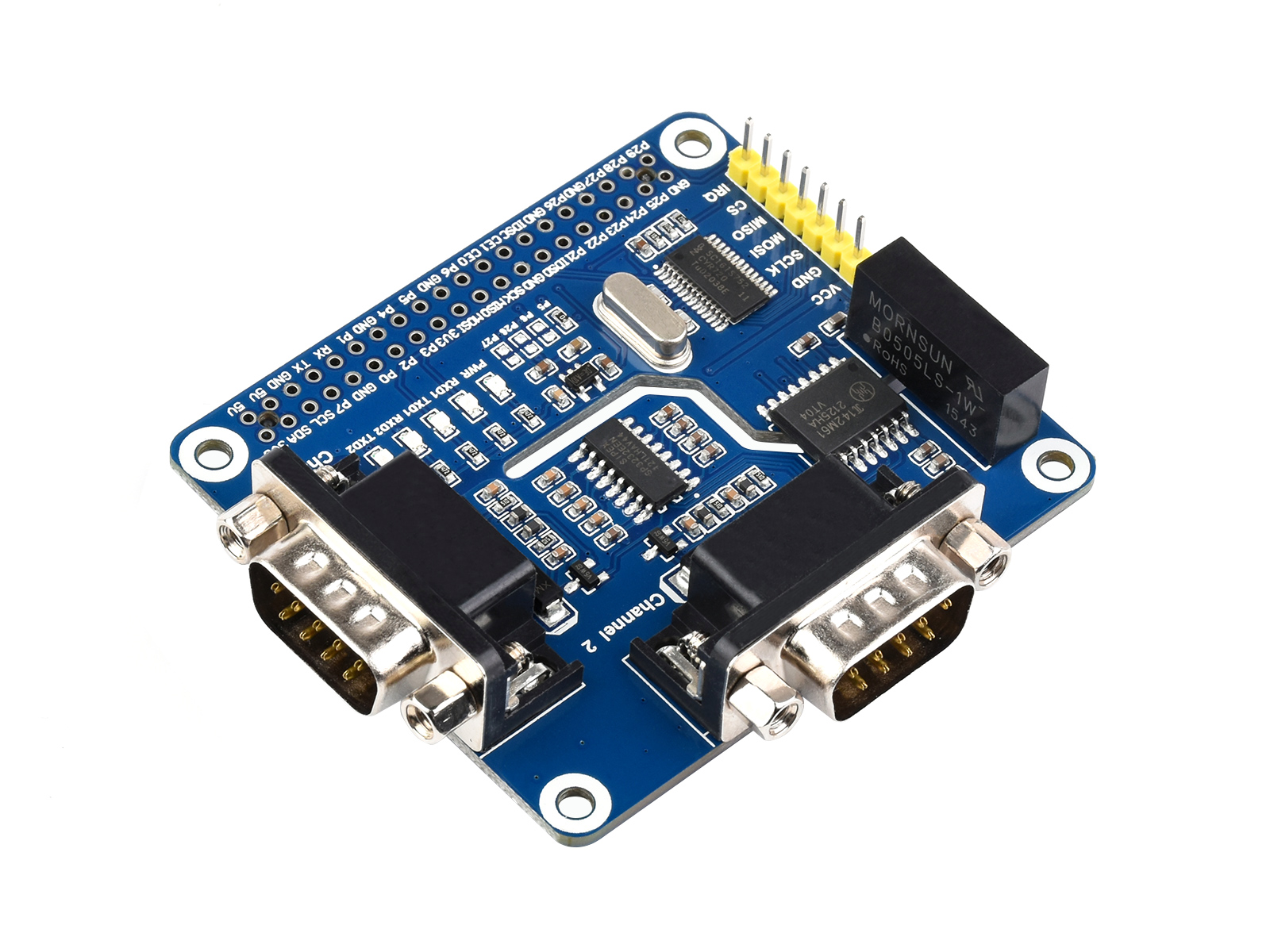

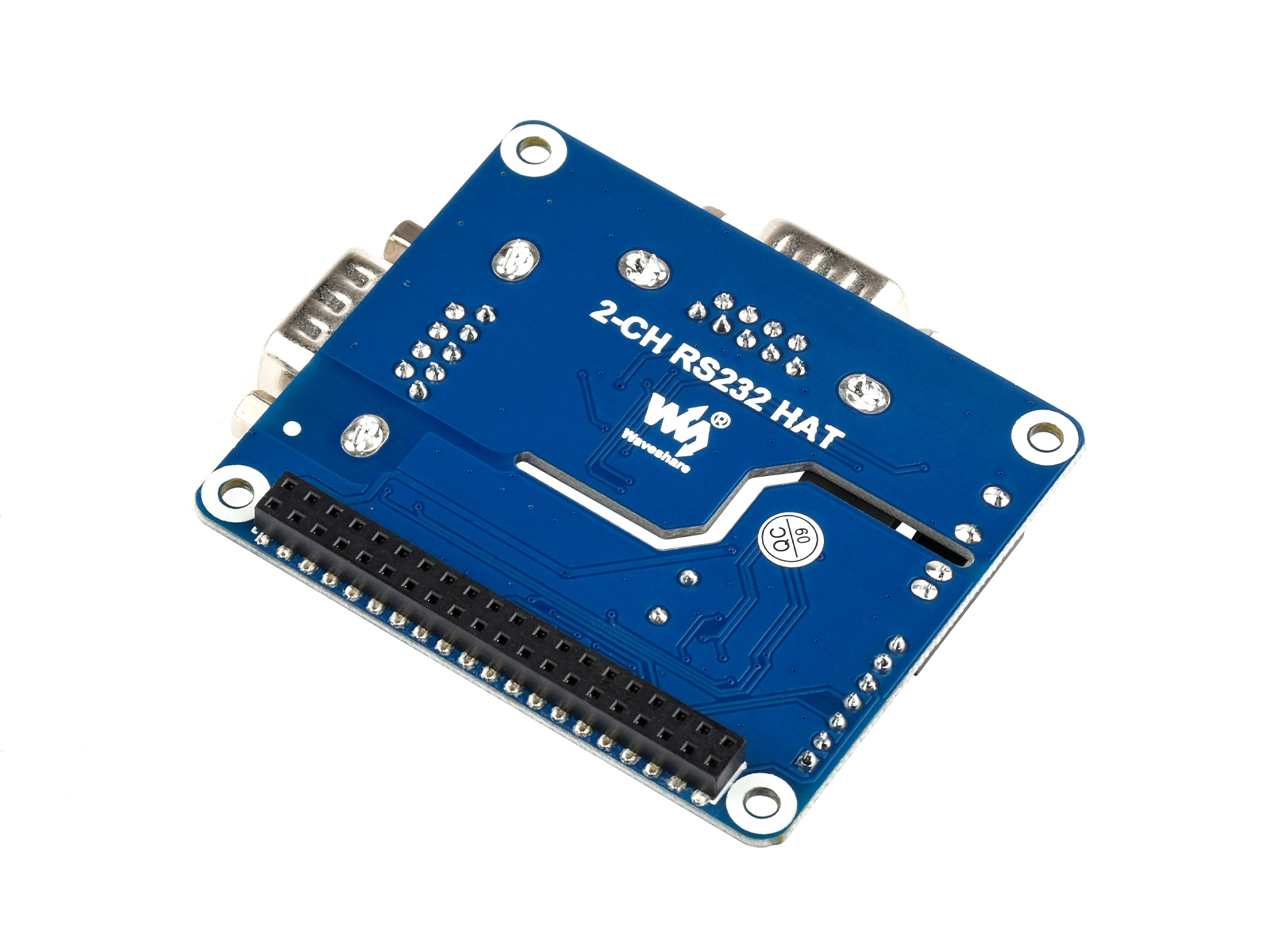

2-Kanal-Isolierter RS232-Erweiterungs-HAT für Raspberry Pi
19,03 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "2-Kanal-Isolierter RS232-Erweiterungs-HAT für Raspberry Pi"
2-Kanal RS232, SPI-Kommunikation
Integrierte Stromversorgungs-Isolierung, magnetische Isolierung und TVS-Diode usw.
- Standard-Raspberry-Pi-40-PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Seriengeräte
- Verwendet die Dual-Chip-Kombination SC16IS752+SP3232, wandelt SPI in RS232 um, Datenrate bis zu 921600 bps
- Integrierte TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannungen und transiente Spannungsspitzen im Stromkreis, blitzfest und antistatisch
- Integrierte LEDs zur Anzeige des Stromversorgungs- und Sende-/Empfangsstatus
- Breakout-SPI-Steuerpins zum Anschluss an Host-Steuerboards wie Arduino
- Liefert Online-Entwicklungsressourcen und Handbuch (Beispiele in C und Python)
| UART-Erweiterungschip | SC16IS752 |
|---|---|
| RS232-Transceiver | SP3232 |
| Kommunikationsschnittstelle | SPI |
| Datenrate | 300 ~ 921600 bps |
| Betriebsspannung | 3,3 V / 5 V |
| Abmessungen | 65,0 × 56,5 mm |
| Montagelochgröße | 3,0 mm |
Standard-Raspberry-Pi-40-PIN-GPIO-Stecker, speziell für Raspberry-Pi-Seriengeräte angepasst
- Integrierte einteilige Stromversorgungs-Isolierung, bietet stabile isolierte Spannung, benötigt keine zusätzliche Stromversorgung für das isolierte Terminal
- Integrierte einteilige digitale Isolierung, ermöglicht Signalisolierung, hohe Zuverlässigkeit, starke Störfestigkeit, geringer Stromverbrauch

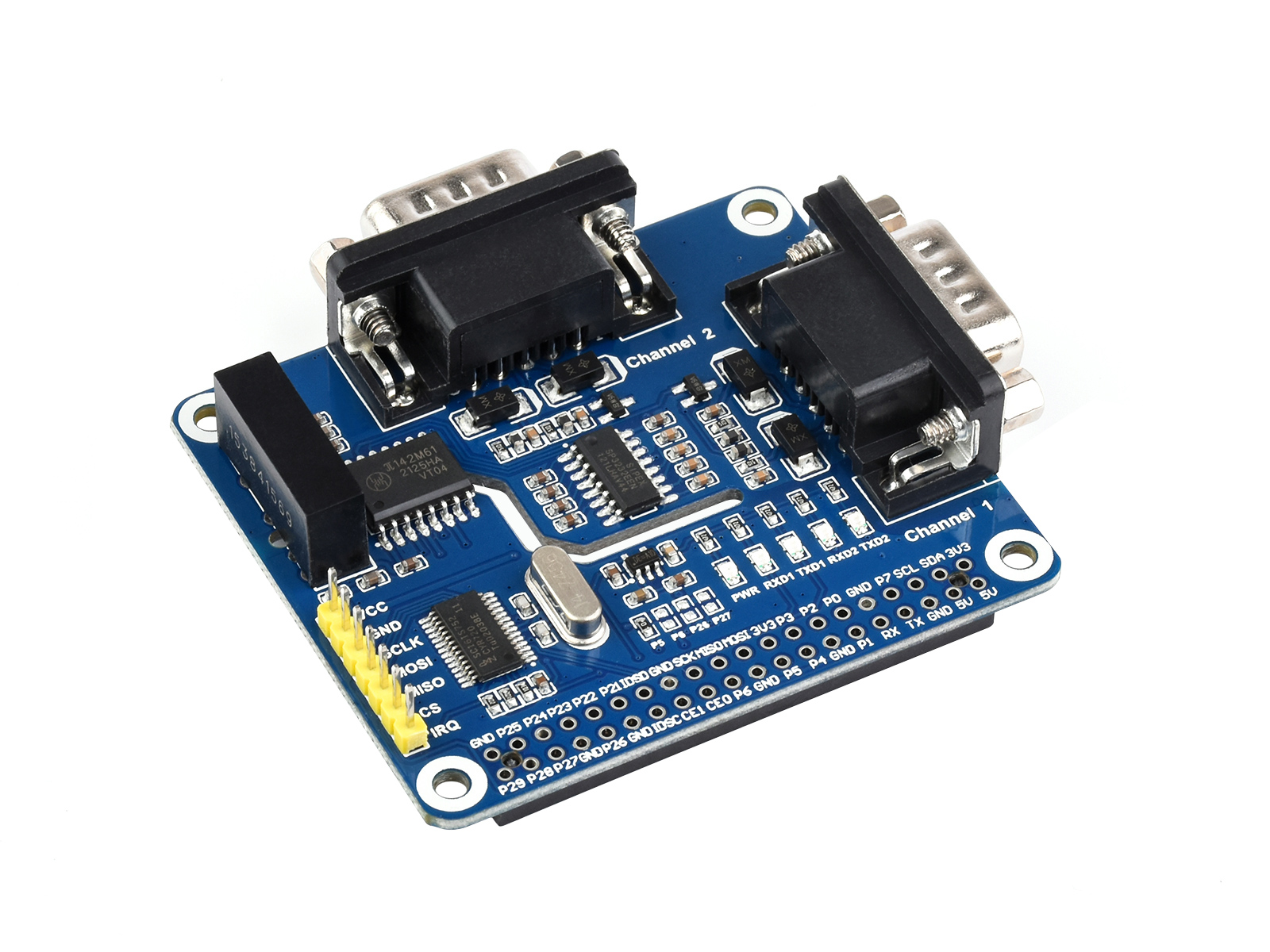

Verwendung des SC16IS752-UART-Erweiterungschips mit SP3232-Transceiver
- SC16IS752 UART-Erweiterungschip
- SP3232 RS232-Transceiver
- π142M61 Digitalisolator
- B0505LS Stromversorgungs-Isolationsmodul
- RT9193-33 Leistungschip
- Raspberry-Pi-GPIO-Stecker zum Anschluss des Raspberry Pi
- MCU-Steuerstecker zum Anschluss von Host-Steuerboards wie Arduino
- RS232-Anschluss 2 Kanäle RS232-Schnittstelle (RS232 9-polig männlich)
- Transienten-Unterdrückungs-Diodenarray
- ESD-Schutz-Zweiweg-Diode
- Serielle Port-Statusanzeigen RXD1/TXD1: Kanal 1 Sende-/EmpfangsanzeigeRXD2/TXD2: Kanal 2 Sende-/Empfangsanzeige
- Stromversorgungsanzeige
- Interrupt-Pin-Schalter Der Interrupt-Pin IRQ ist standardmäßig mit P5 (BCM P24) verbunden, änderbar über 0-Ohm-Widerstand
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
Hinweis: Dieser HAT wird ohne Seriellkabel geliefert. Sie möchten möglicherweise auch die folgenden Kabel für eine einfache Nutzung erwerben:
- Seriellkabel Dual Female Crossover: zum Anschluss von RS232-Geräten mit männlichem Stecker ODER zum Selbsttest der Sende-/Empfangsfunktion der 2 RS232-Kanäle des HAT
- Seriellkabel Male to Female Straight Through: zum Anschluss von RS232-Geräten mit weiblichem Stecker
- 2-Kanal RS232 HAT x1
- 2x20-poliger weiblicher Stiftleiste x1
- RPi-Schraubenpackung (2 Stk.) x1
