2,9-Zoll-Touch-E-Paper-E-Ink-Display-HAT für Raspberry Pi, 5-Punkt-Kapazitivtouch, 296×128, Schwarz/Weiß, SPI
29,74 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL19967
Produktinformationen "2,9-Zoll-Touch-E-Paper-E-Ink-Display-HAT für Raspberry Pi, 5-Punkt-Kapazitivtouch, 296×128, Schwarz/Weiß, SPI"
Kurzbeschreibung: 2,9-Zoll-Touch-E-Paper-E-Ink-Display-HAT für Raspberry Pi, 5-Punkt-Kapazitivtouch, 296×128 Pixel, Schwarz/Weiß, SPI-Schnittstelle
2,9-Zoll-Touch-E-Paper-E-Ink-Display-HAT für Raspberry Pi, 5-Punkt-Kapazitivtouch, 296×128 Pixel, Schwarz/Weiß, SPI-Schnittstelle

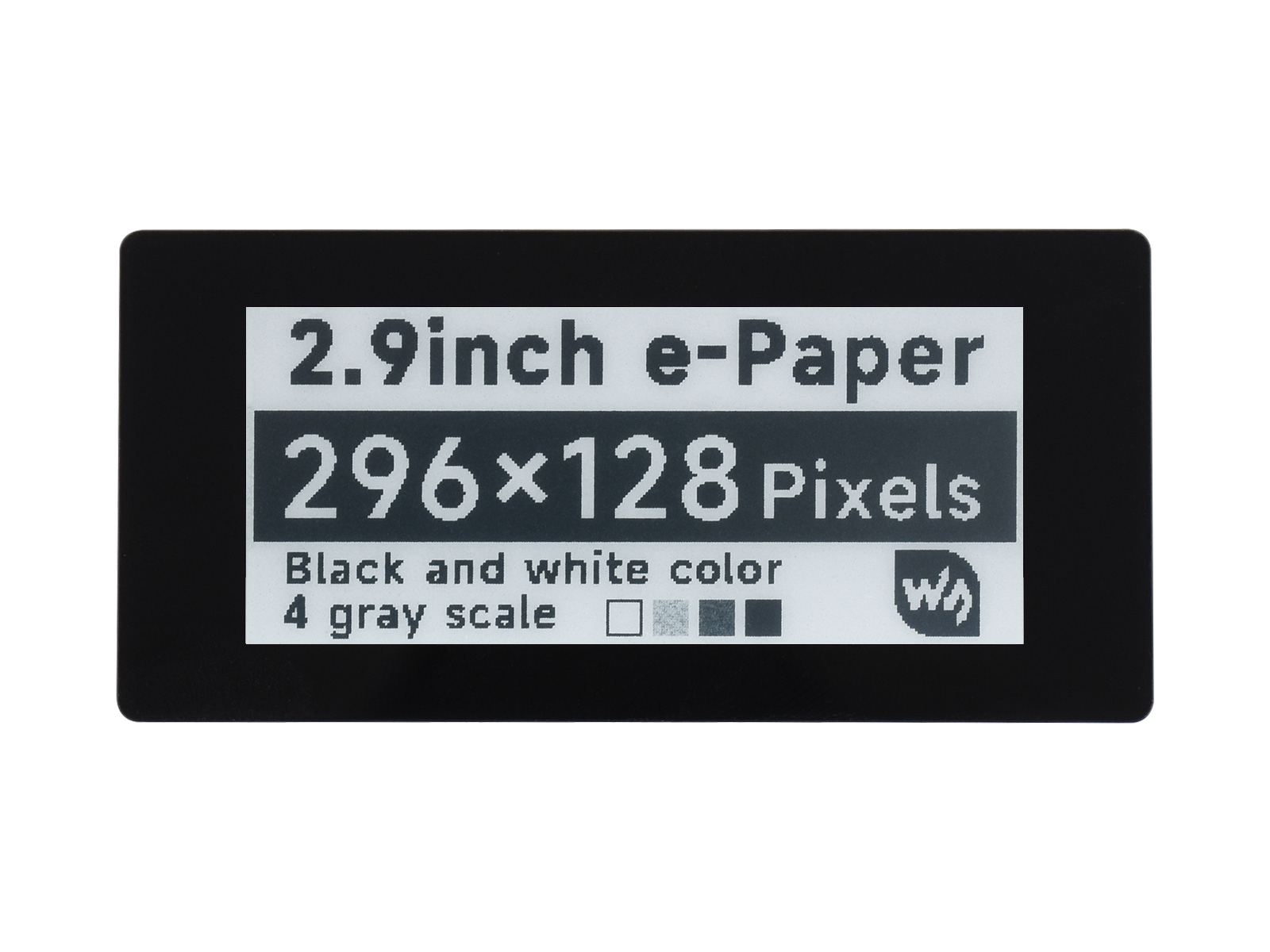

2,9" Touch-E-Paper-HAT für Raspberry Pi
Kapazitivtouch, Teilaktualisierung, geringer Stromverbrauch, großer Betrachtungswinkel, papierähnlicher Effekt
Ideal für Preisschilder, Regaletiketten, industrielle Instrumente...
- Größe
2,9" - Auflösung
296×128 - Betrachtungswinkel
>170° - Anzeigefarbe
Schwarz und Weiß - Graustufen
4 - Touch-Typ
Kapazitiv - Touch-Punkte
5-Punkt - Touch-Anschluss
I2C - Touch-Panel
Gehärtetes Glas - Kommunikation
SPI - Stromverbrauch
Ultra-niedrig - Anzeigedauer
Bleibt ohne Strom erhalten - Anzeigepanel
E-Paper - Erfahrung
Papierähnlich - Angenehmes Lesen
Augenfreundlich, kein Blaulicht - Umgebung
Umgebungslicht erforderlich - Anzeigetyp
Passiv reflektierend - Aktualisierung
Teilaktualisierung unterstützt
Merkmale auf einen Blick
- 2,9-Zoll-Kapazitivtouch-E-Paper-Modul, 296×128 Auflösung
- 5-Punkt-Touch-Unterstützung, benutzerdefinierte Aufwachgeste
- Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch bei Stromausfall lange bei
- Ultra-niedriger Stromverbrauch, im Wesentlichen wird nur Strom für die Aktualisierung benötigt
- Standard-Raspberry-Pi-40PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Seriengeräte
- Umgekehrte Steuerschnittstelle, zum Anschluss an Controller-Boards wie Arduino/STM32 usw.
- Liefert mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi)
Spezifikationen
| Betriebsspannung | 3,3V/5V | Anzeigefarbe | Schwarz, Weiß |
|---|---|---|---|
| Schnittstelle | 3-Draht-SPI, 4-Draht-SPI | Graustufen | 4 * |
| Abmessungen | 89,10 × 42,70 mm | Teilaktualisierungszeit | 0,6 s |
| Anzeigegröße | 66,89 × 29,05 mm | Vollaktualisierungszeit | 3 s |
| Pitch | 0,227 × 0,226 mm | Aktualisierungsleistung | 26,4 mW (typ.) |
| Auflösung | 296×128 Pixel | Standby-Strom | <0,01 µA (fast keine) |
| Touch-Punkte | 5 | Betrachtungswinkel | >170° |
* 4 Graustufen nur in der Vollaktualisierungsfunktion unterstützt, Teilaktualisierung noch nicht unterstützt.
Vorteile von EINK
E-Paper-Displays nutzen Mikrokapsel-Elektrophorestechnologie zur Anzeige, das Prinzip ist: Geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind, bewegen sich zu den Seiten der Mikrokapsel, wenn ein elektrisches Feld angelegt wird, wodurch die Mikrokapsel durch Reflexion von Umgebungslicht sichtbar wird, genau wie bei herkömmlichem gedrucktem Papier. E-Paper-Displays zeigen Bilder/Texte klar unter Lampenlicht oder natürlichem Licht, benötigen keine Hintergrundbeleuchtung und verfügen über einen Betrachtungswinkel von fast bis zu 180°. Sie werden aufgrund ihres papierähnlichen Effekts normalerweise als E-Reader verwendet.

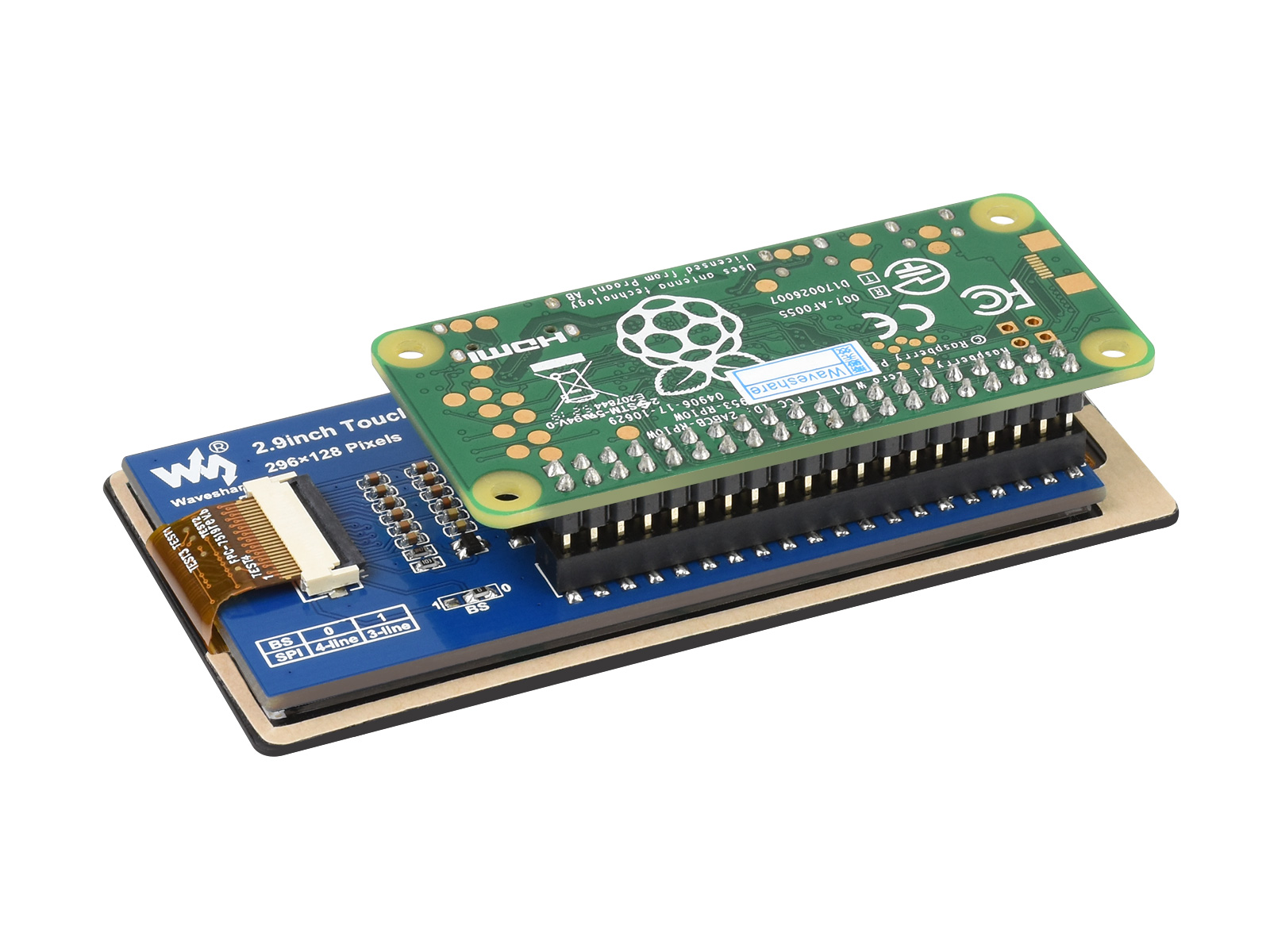

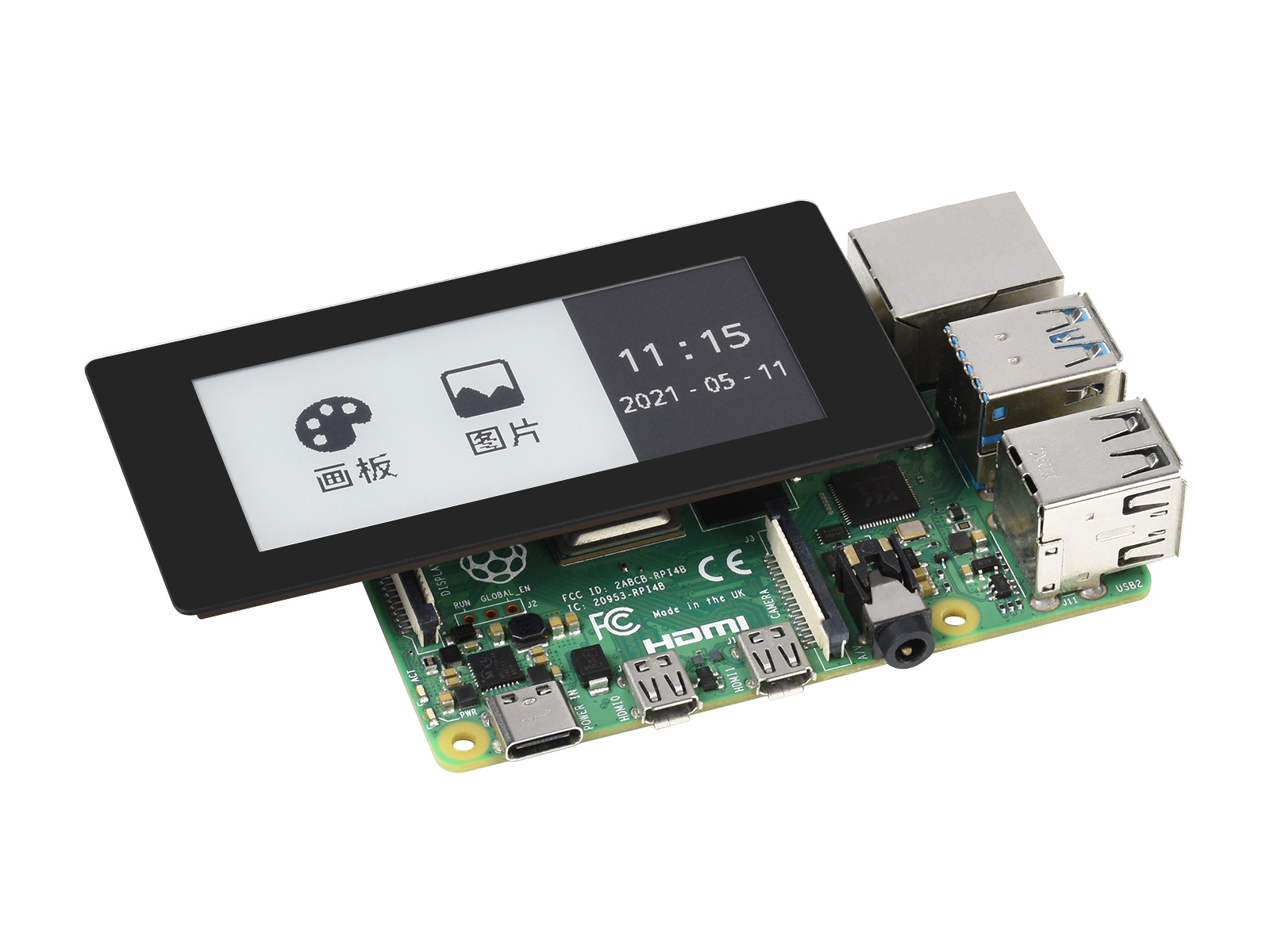

Standard-Raspberry-Pi-40PIN-GPIO-Stecker
kompatibel mit Raspberry-Pi-Seriengeräten
Der Raspberry Pi auf dem Foto ist NICHT enthalten.
Umgekehrte Steuerschnittstelle
I2C-Bus für Touch-Panel, SPI-Bus für Anzeige
| VCC | 3,3V/5V |
| GND | GND |
| DIN | SPI-MOSI-Pin |
| CLK | SPI-SCK-Pin |
| CS | SPI-Chip-Auswahl, low aktiv |
| DC | Daten-/Befehlsauswahl (high für Daten, low für Befehl) |
| ERST | Externer Reset, low aktiv |
| BUSY | Busy-Statusausgabe, high aktiv |
| INT | Touch-Controller-Interrupt-Pin |
| SCL | Touch-Controller-I2C-Takt-Pin |
| SDA | Touch-Controller-I2C-Daten-Pin |
| TRST | Touch-Controller-Reset, low aktiv |
| EN | Touch-Controller-Stromversorgungsaktivierung (optional), high aktiv |
Konfiguration der Touch-Controller-Stromversorgung
Die Touch-Controller-Stromversorgung wird durch die Position des 0R-Widerstands bestimmt
| 0R-Widerstandsposition | Touch-Controller-Stromversorgung | Beschreibung |
|---|---|---|
| A | VCC | Immer mit VCC versorgt (Standard) |
| B | EN | Vom Benutzer-I/O gesteuert |
| C | VEN | Gesteuert mit E-Paper (ERST) |
| NC | GND | Keine Stromversorgung für Touch-Controller |
Demonstration
Produktanzeige
Abmessungen
Ressourcen & Dienste
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Auswahlführer
| Teilenummer | Farben | Graustufen | Auflösung | Anzeigegröße (mm) | Abmessungen (mm) | Vollaktualisierungszeit (s) | Teilaktualisierung1 | Pi-Header2 | Flexibel | Schnittstelle |
|---|---|---|---|---|---|---|---|---|---|---|
| 1,02-Zoll-E-Paper-Modul | Schwarz, Weiß | 2 | 128×80 | 21,76 × 14,00 | 42,0 × 27,0 | 2 | √ | SPI | ||
| 1,54-Zoll-E-Paper-Modul | Schwarz, Weiß | 2 | 200×200 | 27,00 × 27,00 | 48,0 × 33,0 | 2 | √ | SPI | ||
| 1,54-Zoll-E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 200×200 | 27,00 × 27,00 | 48,0 × 33,0 | 14 | SPI | |||
| 1,54-Zoll-E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 200×200 | 27,00 × 27,00 | 48,0 × 33,0 | 20 | SPI | |||
| 1,64-Zoll-E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 168×168 | 29,568 × 29,568 | 47 × 38 | 12 | SPI | |||
| 2,13-Zoll-E-Paper-HAT | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,2 | 2 | √ | √ | SPI | |
| 2,13-Zoll-E-Paper-HAT+ | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,5 | 2 | √ | √ | SPI | |
| 2,13-Zoll-E-Paper-HAT (B) | Rot, Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,2 | 15 | √ | SPI | ||
| 2,13-Zoll-E-Paper-HAT (G) | Rot, Gelb, Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,2 | 16 | √ | SPI | ||
| 2,13-Zoll-Touch-E-Paper-HAT | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 69,15 × 38,90 | 2 | √ | √ | SPI | |
| 2,13-Zoll-Touch-E-Paper-HAT (mit Gehäuse) | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 72,20 × 41,90 | 2 | √ | √ | SPI | |
| 2,15-Zoll-E-Paper-HAT+ (B) | Rot, Schwarz, Weiß | 2 | 296×160 | 48,10 × 26,00 | 65,0 × 34,0 | 23 | √ | SPI | ||
| 2,15-Zoll-E-Paper-HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 296×160 | 48,10 × 26,00 | 65,0 × 34,0 | 20 | √ | SPI | ||
| 2,36-Zoll-E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 296×168 | 52,096 × 29,568 | 69,5 × 38,5 | 12 | SPI | |||
| 2,66-Zoll-E-Paper-Modul | Schwarz, Weiß | 2 | 296×152 | 30,704 × 60,088 | 37,0 × 83,5 | 6 | √ | SPI | ||
| 2,66-Zoll-E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 296×152 | 30,704 × 60,088 | 37,0 × 83,5 | 15 | SPI | |||
| 2,66-Zoll-E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 360×184 | 60,05 × 30,69 | 85,0 × 38,5 | 26 | SPI | |||
| 2,7-Zoll-E-Paper-HAT | Schwarz, Weiß | 4 | 264×176 | 57,29 × 38,19 | 85,0 × 56,0 | 6 | √ | √ | SPI | |
| 2,7-Zoll-E-Paper-HAT (B) | Rot, Schwarz, Weiß | 2 | 264×176 | 57,288 × 38,192 | 73,5 × 56,0 | 15 | √ | SPI | ||
| 2,9-Zoll-E-Paper-Modul | Schwarz, Weiß | 4 | 296×128 | 66,89 × 29,05 | 89,5 × 38,0 | 3 | √ | SPI | ||
| 2,9-Zoll-E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 296×128 | 66,89 × 29,05 | 89,5 × 38,0 | 15 | SPI | |||
| 2,9-Zoll-E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 296×128 | 66,89 × 29,05 | 89,5 × 38,0 | 16 | SPI | |||
| 2,9-Zoll-Touch-E-Paper-HAT | Schwarz, Weiß | 4 | 296×128 | 66,89 × 29,05 | 89,10 × 42,70 | 3 | √ | √ | SPI | |
| 3-Zoll-E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 400×168 | 70,4 × 29,568 | 88,5 × 41 | 12 | SPI | |||
| 3,5-Zoll-E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 384×184 | 79,68 × 38,18 | 94,00 × 47,50 | 20 | SPI | |||
| 3,52-Zoll-E-Paper-HAT | Schwarz, Weiß | 2 | 360×240 | 74,51 × 49,67 | 86,5 × 57 | 1,5 | √ | SPI | ||
| 3,52-Zoll-E-Paper-HAT (B) | Rot, Schwarz, Weiß | 2 | 360×240 | 74,51 × 49,67 | 86,5 × 57 | 16 | √ | SPI | ||
| 3,6-Zoll-E-Paper-HAT+ (E) | E6 Vollfarbe | 2 | 600×400 | 76,20 × 50,80 | 89,50 × 59,00 | 15 | √ | SPI | ||
| 3,7-Zoll-E-Paper-HAT | Schwarz, Weiß | 4 | 480×280 | 47,32 × 81,12 | 58,0 × 96,5 | 3 | √ | √ | SPI | |
| 3,7-Zoll-E-Paper-HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 416×240 | 81,54 × 47,04 | 96,00 × 57,00 | 20 | √ | SPI | ||
| 3,97-Zoll-E-Paper-HAT+ | Schwarz, Weiß | 4 | 800×480 | 86,40 × 51,84 | 99,50 × 60,00 | 3,5 | √ | √ | SPI | |
| 3,97-Zoll-E-Paper-HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 800×480 | 86,40 × 51,84 | 99,50 × 60,00 | 21 | √ | SPI | ||
| 4-Zoll-E-Paper-HAT+ (E) | E6 Vollfarbe | 2 | 600×400 | 84,6 × 56,40 | 101,00 × 68,00 | 19 | √ | SPI | ||
| 4,2-Zoll-E-Paper-Modul | Schwarz, Weiß | 4 | 400×300 | 84,80 × 63,60 | 103,0 × 78,5 | 5 | √ | SPI | ||
| 4,2-Zoll-E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 400×300 | 84,80 × 63,60 | 103,0 × 78,5 | 15 | SPI | |||
| 4,2-Zoll-E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 400×300 | 84,80 × 63,60 | 103,0 × 78,5 | 21 | SPI | |||
| 4,26-Zoll-E-Paper-HAT | Schwarz, Weiß | 4 | 800×480 | 92,80 × 55,68 | 107,0 × 64,0 | 4 | √ | √ | SPI | |
| 4,3-Zoll-E-Paper-UART-Modul | Schwarz, Weiß | 4 | 800×600 | 88,00 × 66,00 | 118,0 × 75,0 | 1,5 | UART | |||
| 4,37-Zoll-E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 512×368 | 90,11 × 64,77 | 101,5 × 81,5 | 14 | SPI | |||
| 5-Zoll-E-Paper-HAT | Schwarz, Weiß | 2 | 960×552 | 110,59 × 62,65 | 126,38 × 71,19 | 1,8 | √ | √ | SPI | |
| 5,79-Zoll-E-Paper-Modul | Schwarz, Weiß | 4 | 792×272 | 139,00 × 47,74 | 152,50 × 58,50 | 3,5 | √ | SPI | ||
| 5,79-Zoll-E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 792×272 | 139,00 × 47,74 | 152,50 × 58,50 | 24 | SPI | |||
| 5,79-Zoll-E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 792×272 | 139,00 × 47,74 | 152,50 × 58,50 | 21 | SPI | |||
| 5,83-Zoll-E-Paper-HAT | Schwarz, Weiß | 2 | 648×480 | 119,232 × 88,320 | 125,4 × 99,5 | 5 | √ | SPI | ||
| 5,83-Zoll-E-Paper-HAT (G) | Rot, Gelb, Schwarz, Weiß | 2 | 648×480 | 118,78 × 88,22 | 125,40 × 99,50 | 20 | √ | SPI | ||
| 6-Zoll-E-Paper-HAT | Schwarz, Weiß | 16 | 800×600 | 122,4 × 90,6 | 138,4 × 101,8 | <1 | √ | √ | USB/SPI/I80 | |
| 6-Zoll-HD-E-Paper-HAT | Schwarz, Weiß | 16 | 1448×1072 | 122,4 × 90,6 | 138,4 × 101,8 | <1 | √ | √ | USB/SPI/I80 | |
| 7,3-Zoll-E-Paper-HAT (E) | E6 Vollfarbe | 2 | 800×480 | 160 × 96 | 170,2 × 111,2 | 12 | √ | SPI | ||
| 7,3-Zoll-E-Paper-HAT (F) | 7-Farbig | 2 | 800×480 | 160 × 96 | 170,2 × 111,2 | 35 | √ | SPI | ||
| 7,5-Zoll-E-Paper-HAT | Schwarz, Weiß | 4 | 800×480 | 163,20 × 97,92 | 170,2 × 111,2 | 4 | √ | √ | SPI | |
| 7,5-Zoll-HD-E-Paper-HAT | Schwarz, Weiß | 2 | 880×528 | 163,24 × 97,94 | 170,2 × 111,2 | 5 | √ | SPI | ||
| 7,5-Zoll-E-Paper-HAT (B) | Rot, Schwarz, Weiß | 2 | 800×480 | 163,20 × 97,92 | 170,2 × 111,2 | 26 | √ | √ | SPI | |
| 7,5-Zoll-E-Paper-HAT (H) | Rot, Gelb, Schwarz, Weiß | 2 | 800×480 | 163,20 × 97,92 | 170,20 × 111,20 | 22 | √ | SPI | ||
| 7,8-Zoll-E-Paper-HAT | Schwarz, Weiß | 16 | 1872×1404 | 158,18 × 118,64 | 173,8 × 127,6 | <1 | √ | √ | USB/SPI/I80 | |
| 9,7-Zoll-E-Paper-HAT | Schwarz, Weiß | 16 | 1200×825 | 202,8 × 139,43 | 218,8×156,4 | <1 | √ | √ | USB/SPI/I80 | |
| 10,2-Zoll-E-Paper-HAT (G) | Rot, Gelb, Schwarz, Weiß | 2 | 960 × 640 | 215,52 × 143,68 | 224,00 × 157,00 | 27 | √ | SPI | ||
| 10,3-Zoll-E-Paper-HAT | Schwarz, Weiß | 16 | 1872×1404 | 209,66 × 157,25 | 216,7 × 174,4 | <1 | √ | √ | USB/SPI/I80 | |
| 10,3-Zoll-E-Paper-HAT (D) | Schwarz, Weiß | 16 | 1872×1404 | 209,66 × 157,25 | 227,7 × 165,8 | <1 | √ | √ | √ | USB/SPI/I80 |
| 10,85-Zoll-E-Paper-HAT+ | Schwarz, Weiß | 2 | 1360 × 480 | 259,76 × 91,68 | 270,56 × 105,92 | 3,5 | √ | SPI | ||
| 10,85-Zoll-E-Paper-HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 1360 × 480 | 259,76 × 91,68 | 270,56 × 105,92 | 21 | √ | SPI | ||
| 12,48-Zoll-E-Paper-Modul | Schwarz, Weiß | 2 | 1304×984 | 252,98 × 190,90 | 280,0 × 229,5 | <8 | √ | SPI | ||
| 12,48-Zoll-E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 1304×984 | 252,98 × 190,90 | 280,0 × 229,5 | 37 | √ | SPI | ||
| 13,3-Zoll-E-Paper-HAT | Schwarz, Weiß | 16 | 1600×1200 | 270,40 × 202,80 | 285,80 × 213,65 | <1 | √ | √ | USB/SPI/I80 | |
| 13,3-Zoll-E-Paper-HAT (B) | Rot, Schwarz, Weiß | 2 | 960×680 | 275,52 × 195,16 | 286,32 × 212,26 | 22 | √ | √ | SPI | |
| 13,3-Zoll-E-Paper-HAT (K) | Schwarz, Weiß | 4 | 960×680 | 275,52 × 195,16 | 286,32 × 212,26 | 5 | √ | √ | SPI | |
| 13,3-Zoll-E-Paper-HAT (E) | E6 Vollfarbe | 2 | 1600×1200 | 270,40 × 202,80 | 284,70 × 208,80 | 19 | √ | SPI |
- Die Teilaktualisierung dauert normalerweise etwa 0,3 s
- Pi-Header: Standard-Raspberry-Pi-40PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Seriengeräte
Lieferumfang
- 2,9-Zoll-E-Paper-HAT x1
