2,9-Zoll NFC-gestütztes ePaper-Evaluierungs-Kit, kabellose Stromversorgung & Datenübertragung
74,96 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "2,9-Zoll NFC-gestütztes ePaper-Evaluierungs-Kit, kabellose Stromversorgung & Datenübertragung"
Kurzbeschreibung: 2,9-Zoll passives NFC-gesteuertes e-Paper Evaluierungs-Kit, ohne Batterie, kabellose Stromversorgung & Datenübertragung
2,9" NFC-gesteuertes e-Paper Evaluierungs-Kit Enthält NFC-gesteuertes e-Paper, NFC-Lesegerät, Micro-SD-Karte und essentielles Zubehör Einsatzbereit
Nutzt neuartige passive NFC-TechnologieKeine Batterie erforderlich, keine Probleme mehr mit der Akkulaufzeit
Passive NFC-Lösung, keine Batterie erforderlich, keine unordentlichen Kabel, stabiler Betrieb
Um den Displayinhalt zu aktualisieren, verwenden Sie ein Smartphone mit NFC-Funktion oder ein NFC-Lesegerät in der Nähe des e-Papers für sowohl die kabellose Stromversorgung als auch die Datenübertragung
* Für die Aktualisierung des e-Paper-Bildschirms ist eine bestimmte APP oder ein NFC-Lesegerät erforderlich.
ST25R3911B NFC-Chip, STM32F103RCT6-Controller, OLED-Display, Benutzer-Tasten und gängige Schnittstellen
Chip-Übersicht
- STM32F103RCT6Controller-Chip
- ST25R3911B NFC-Chip
- 23LC1024 SRAM, 1 MB
- CP2102 USB-zu-UART-Konverter, zur Fehlersuche
- SPX3819 3,3V-Spannungsregler
Weitere Schnittstellen
- 1,3" OLED blaues Display, 128×64 Pixel, SH1106-Treiber
- 4x Benutzer-Tasten
- 2x Benutzer-Indikatoren
- MCU ungenutzte Pins
- USB-zu-UART-Anschluss
- Micro-SD-Slot
- SWD-Programmier-Schnittstelle
- NFC-Spule
- UART-Pin-Konfiguration RXD: standardmäßig mit RXD2 verbunden, über 0Ω-Widerstand auf RXD1 änderbar TXD: standardmäßig mit TXD2 verbunden, über 0Ω-Widerstand auf TXD1 änderbar
Aktualisiert durch Smartphone, wird mit Android-APP geliefert, so einfach wie das Streichen einer Kreditkarte
Aktualisiert durch das im Kit enthaltene ST25R3911B NFC-Board
Geeignet für Preisschilder, Asset-/Geräte-Tags, Regaletiketten, Konferenz-Namensschilder...

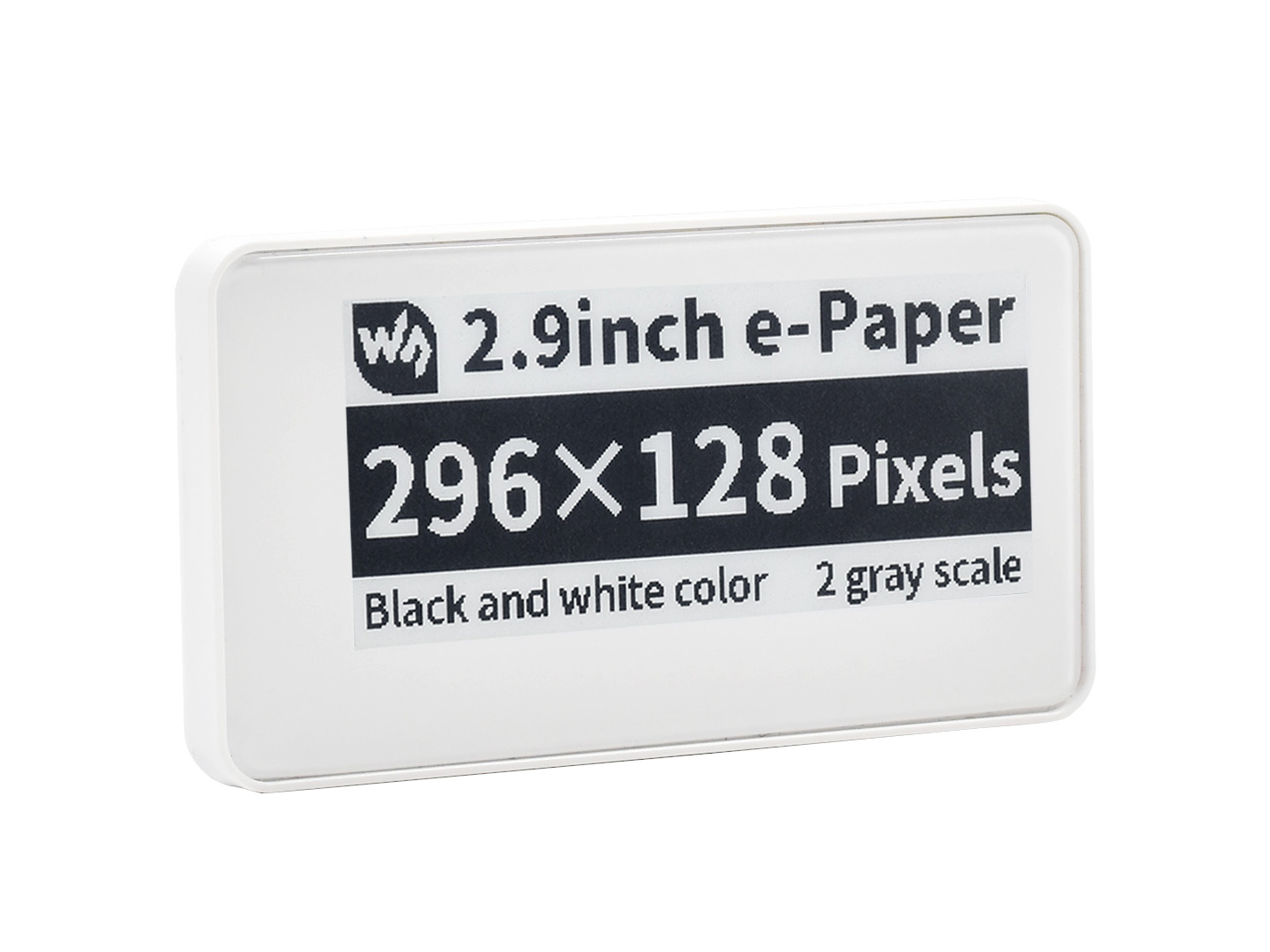

| Stromversorgung | Kabellos | Graustufen | 2 |
|---|---|---|---|
| Display-Farbe | Schwarz / Weiß | Aktualisierungszeit | 2s (Datenübertragungszeit nicht enthalten) |
| Pitch | 0,138×0,138 | Display-Größe | 66,89mm×29,05mm |
| Auflösung | 296×128 | Abmessungen (Außen) | 87,5mm×47,7mm |
| Blickwinkel | >170° |
Hinweis: Die folgende Liste enthält nur einige getestete Telefonmodelle. Dies bedeutet nicht, dass die APP nur diese Modelle unterstützt. Weitere Kompatibilitätsdetails finden Sie auf der WIKI-Seite.
| Telefonmarke | Kompatibilität |
|---|---|
| iPhone | √ |
| Huawei (Android) | √ |
| Honor | √ |
| VIVO | √ |
| Xiaomi | √ |
| Redmi | √ |
| OPPO | √ |
| Samsung | Nicht unterstützt |
| Nicht unterstützt |
| Modell | Display-Farbe | Auflösung | Display-Größe (mm) | Abmessungen (Außen) (mm) | Aktualisierungszeit | Telefon-APP | Gehäuse |
|---|---|---|---|---|---|---|---|
| 1,54-Zoll NFC-gesteuertes e-Paper (BW) | Rot / Schwarz / Weiß | 200 × 200 | 27,00 × 27,00 | 47,84 × 41,28 | 8s | √ | √ |
| 1,54-Zoll NFC-gesteuertes e-Paper (G) | Rot / Gelb / Schwarz / Weiß | 200 × 200 | 27,00 × 27,00 | 47,84 × 41,28 | 15s | √ | √ |
| 2,13-Zoll NFC-gesteuertes e-Paper | Schwarz / Weiß | 250 × 122 | 23,70 × 48,55 | 65,35 × 40,05 | 2s | √ | √ |
| 2,13-Zoll NFC-gesteuertes e-Paper (G) | Rot / Gelb / Schwarz / Weiß | 250 × 122 | 23,70 × 48,55 | 65,35 × 40,05 | 16s | √ | √ |
| 2,7-Zoll NFC-gesteuertes e-Paper-Modul | Schwarz / Weiß | 264 × 176 | 57,29 × 38,19 | 84,50 × 47,50 | 6s | √ | × |
| 2,9-Zoll NFC-gesteuertes e-Paper | Schwarz / Weiß | 296 × 128 | 66,89 × 29,05 | 87,50 × 47,70 | 2s | √ | √ |
| 4,2-Zoll NFC-gesteuertes e-Paper | Schwarz / Weiß | 400 × 300 | 84,80 × 63,60 | 105,00 × 94,10 | 4s | √ | √ |

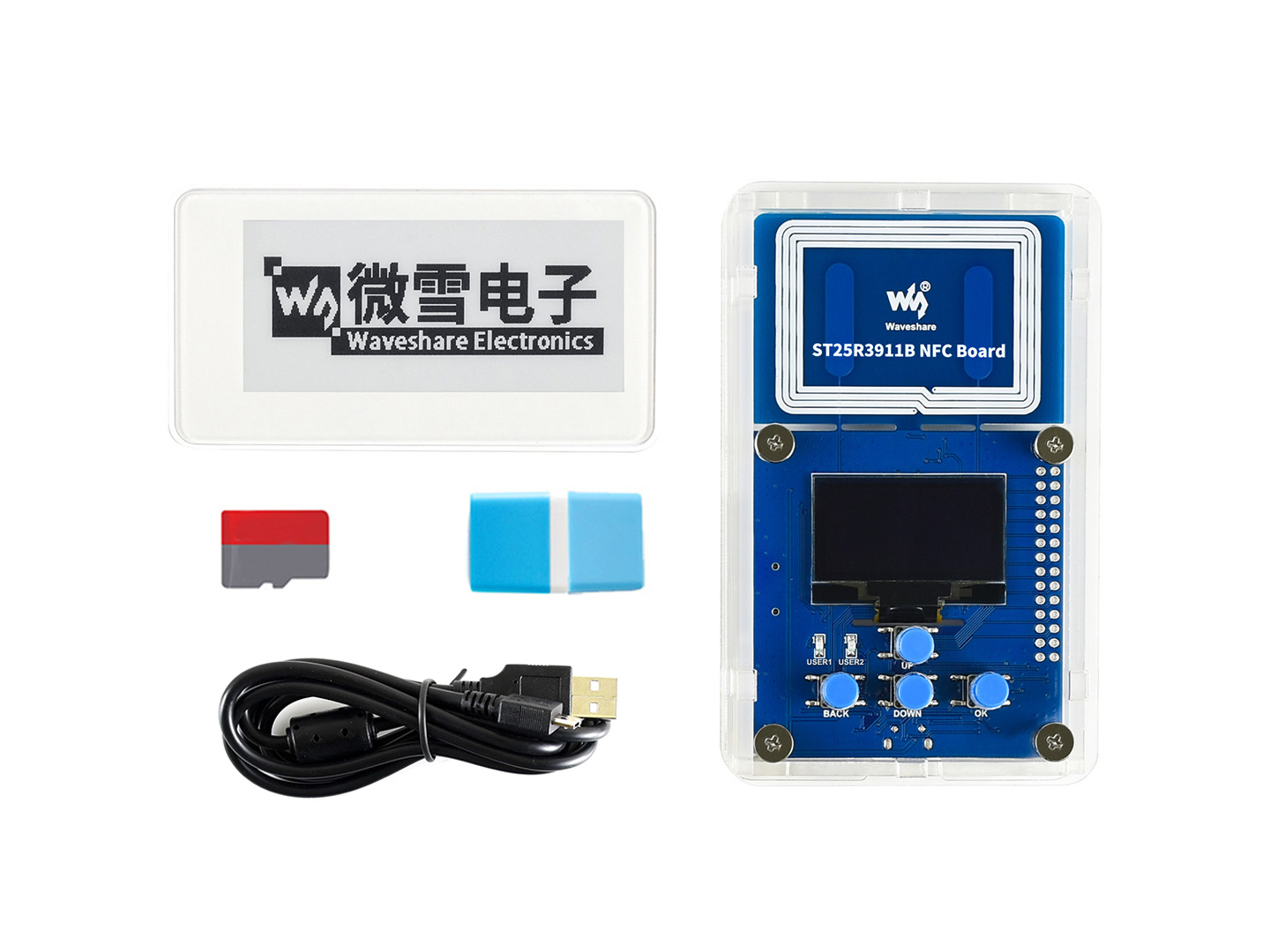

Lieferumfang
- 2,9-Zoll NFC-gesteuertes e-Paper x1
- ST25R3911B NFC-Board x1
- Micro-SD-Karte 16GB x1
- Micro-SD-Kartenleser x1
- USB-A auf Micro-B Kabel x1
