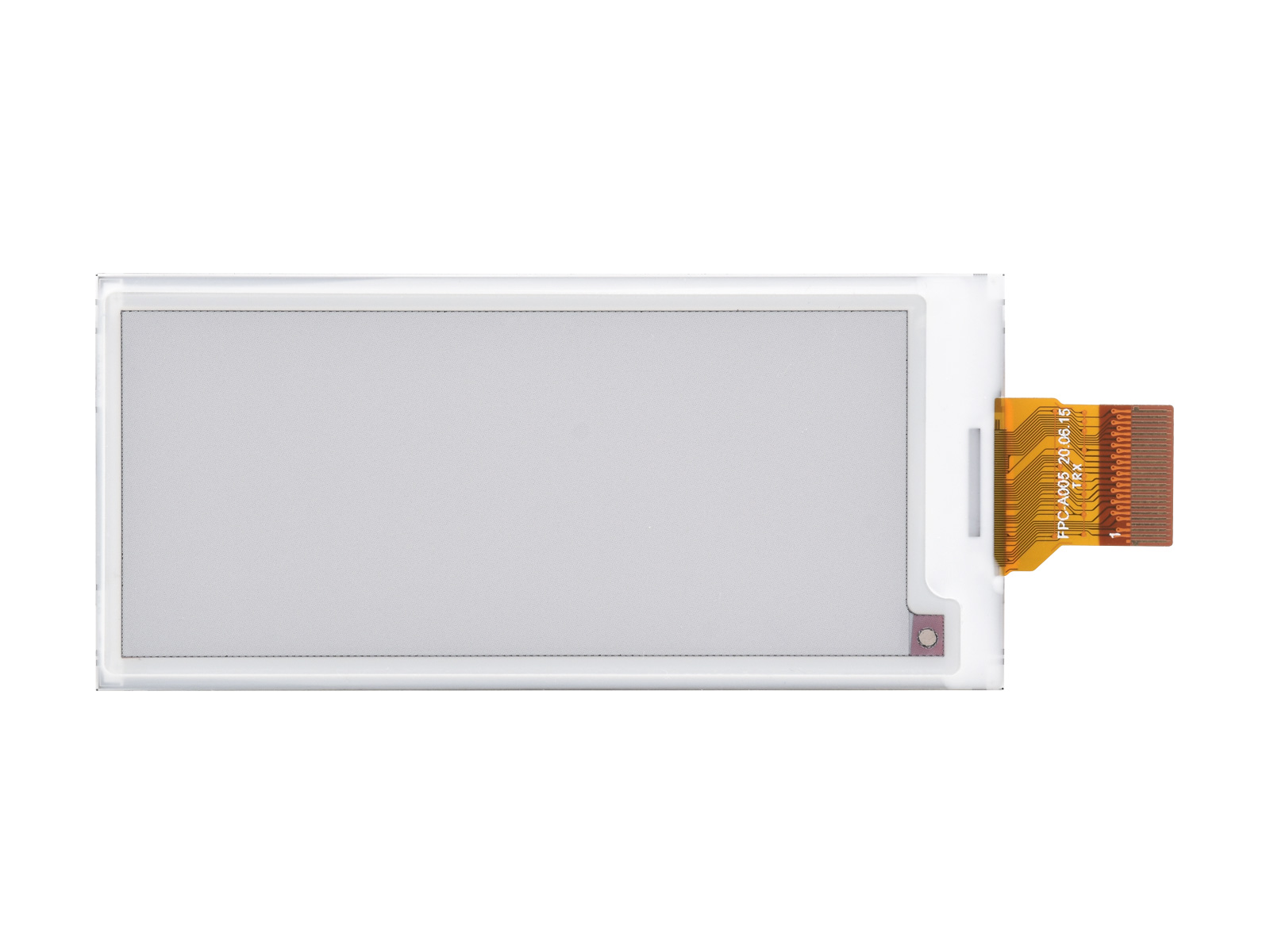

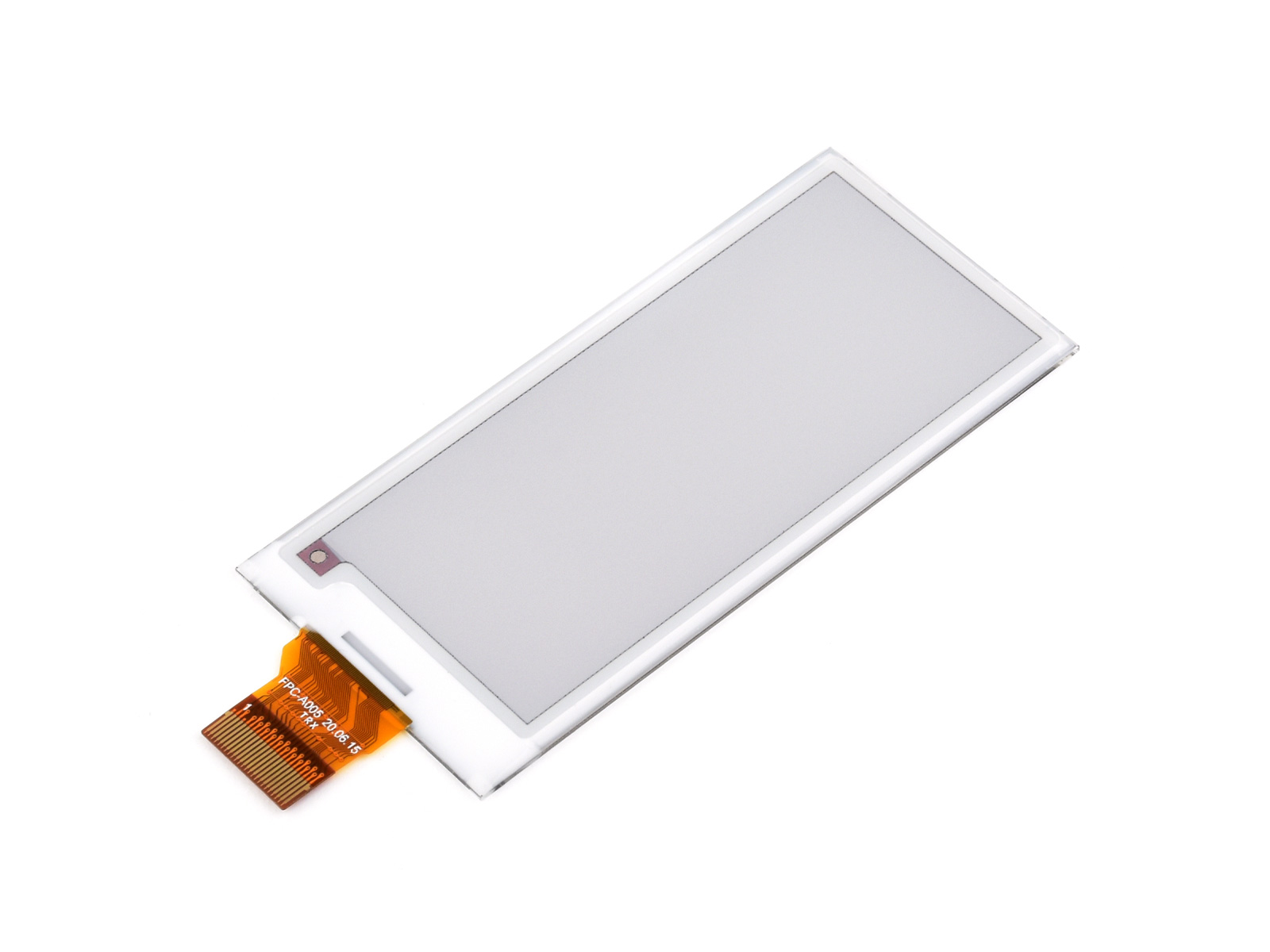

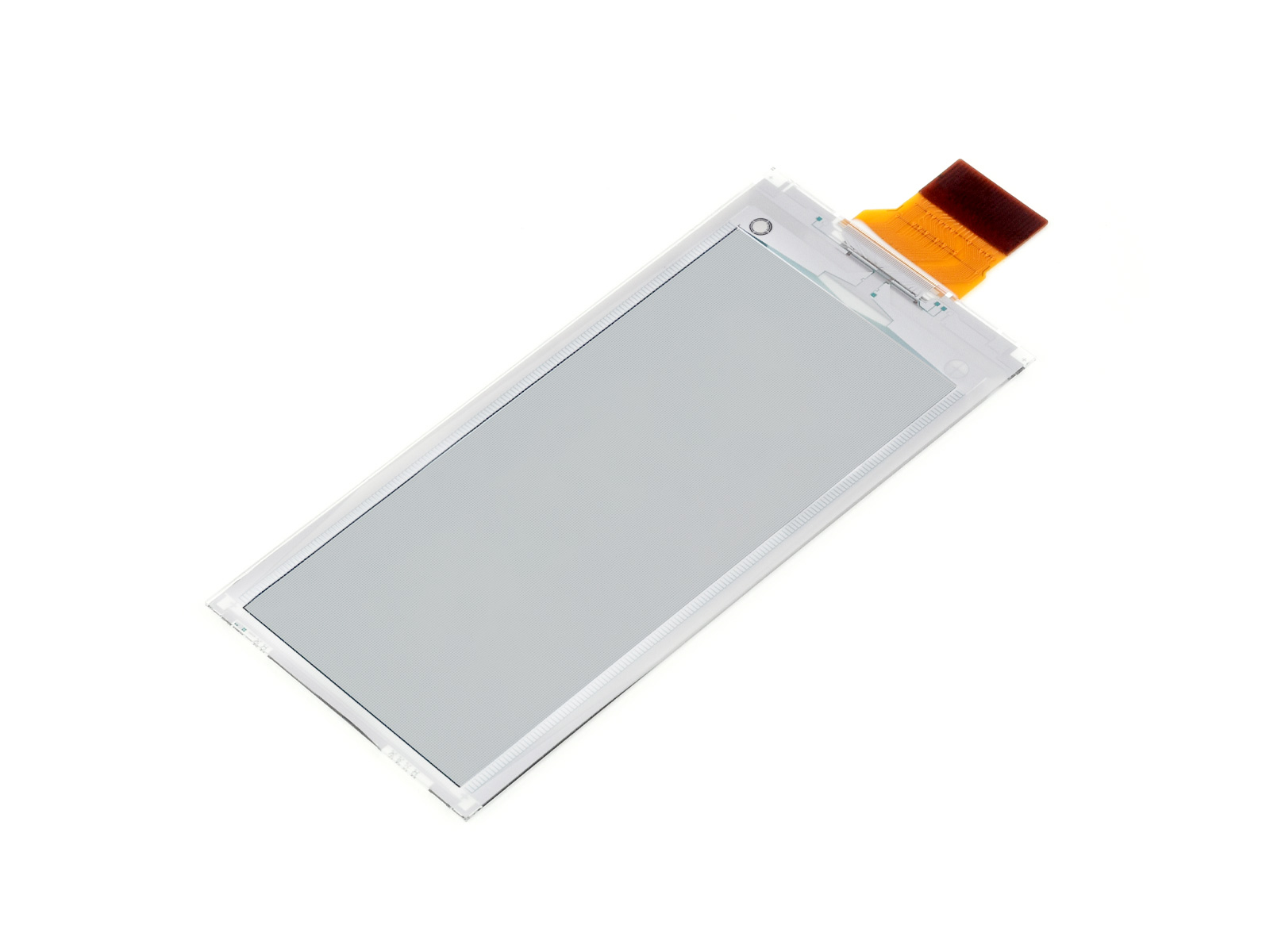

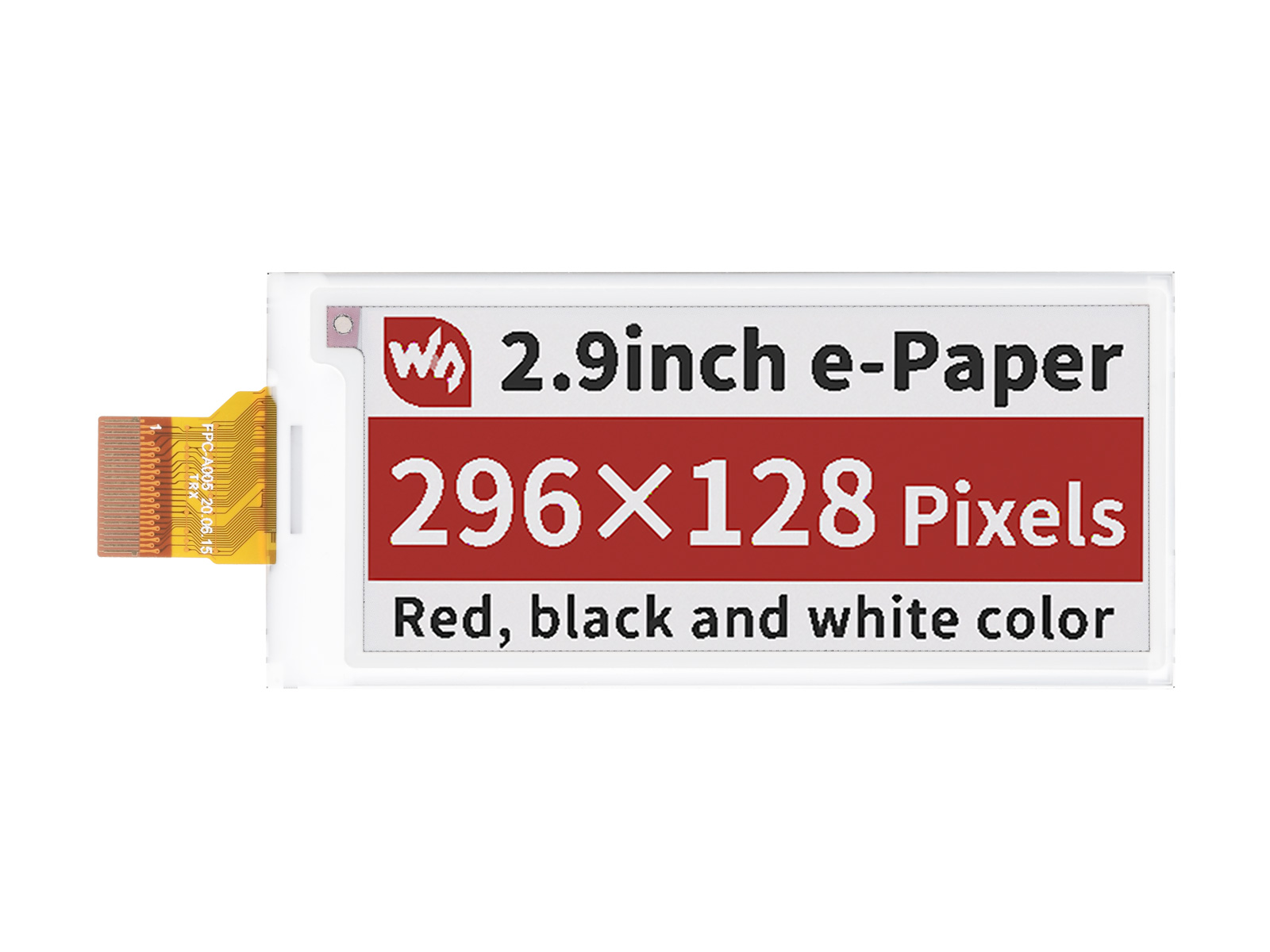

2,9-Zoll E-Paper (B) E-Ink Rohdisplay, 296×128, Rot/Schwarz/Weiß, SPI, ohne Leiterplatte

Bildergalerie überspringen
2,9-Zoll E-Paper (B) E-Ink Rohdisplay, 296×128, Rot/Schwarz/Weiß, SPI, ohne Leiterplatte
2,9-Zoll E-Paper (B) E-Ink Rohdisplay, 296×128, Rot/Schwarz/Weiß, SPI, ohne Leiterplatte
2,9-Zoll E-Paper (B) E-Ink Rohdisplay, 296×128, Rot/Schwarz/Weiß, SPI, ohne Leiterplatte
2,9-Zoll E-Paper (B) E-Ink Rohdisplay, 296×128, Rot/Schwarz/Weiß, SPI, ohne Leiterplatte
2,9-Zoll E-Paper (B) E-Ink Rohdisplay, 296×128, Rot/Schwarz/Weiß, SPI, ohne Leiterplatte
2,9-Zoll E-Paper (B) E-Ink Rohdisplay, 296×128, Rot/Schwarz/Weiß, SPI, ohne Leiterplatte
2,9-Zoll E-Paper (B) E-Ink Rohdisplay, 296×128, Rot/Schwarz/Weiß, SPI, ohne Leiterplatte
2,9-Zoll E-Paper (B) E-Ink Rohdisplay, 296×128, Rot/Schwarz/Weiß, SPI, ohne Leiterplatte

13,08 €*

Preise inkl. MwSt. zzgl. Versandkosten

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer: WSAL13276

Produktinformationen "2,9-Zoll E-Paper (B) E-Ink Rohdisplay, 296×128, Rot/Schwarz/Weiß, SPI, ohne Leiterplatte"

Kurzbeschreibung: 2,9-Zoll E-Paper (B) E-Ink Rohdisplay, 296×128 Pixel, Rot/Schwarz/Weiß Dreifarbig, SPI-Schnittstelle, ohne Leiterplatte

2,9-Zoll E-Paper (B) E-Ink Rohdisplay, 296×128 Pixel, Rot/Schwarz/Weiß Dreifarbig, SPI-Schnittstelle, ohne Leiterplatte
2,9" E-Paper (B)

Niedriger Stromverbrauch, breiter Betrachtungswinkel, papierähnliche Anzeige ohne Strom

Ideal für Preisschilder, Regaletiketten, industrielle Instrumente...

  • GrößeDimension.png2,9"
  • AuflösungResolution.png296×128
  • BetrachtungswinkelViewing_angle.png>170°
  • AnzeigefarbeDisplay-RBW.pngRot/Schwarz/Weiß
  • GraustufenGray-scale-2.png2
KommunikationSPI.pngSPIAnzeigepanele-Paper.pngE-PaperErfahrungPaper.pngPapierähnlichUmgebungBulb.pngUmgebungslicht erforderlichAnzeigetypReflective.pngPassiv reflektierendAktualisierungRefresh.pngSchwarz/Weiß Farbe Teilaktualisierung unterstützt
Merkmale auf einen Blick
  • Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch bei Stromausfall lange bei
  • Extrem niedriger Stromverbrauch, im Wesentlichen wird nur Strom für die Aktualisierung benötigt
  • Liefert Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32)
Spezifikationen
Betriebsspannung3,3VAnzeigefarbeRot, Schwarz, Weiß
Schnittstelle3-Leiter SPI, 4-Leiter SPIGraustufen2
Außenabmessungen79,00 × 36,70 × 1,20mmVollaktualisierungszeit14s
Anzeigegröße66,90 × 29,06mmSCHNELLAKTUALISIERUNGSZEIT10s
Pitch0,227 × 0,226mmSCHWARZ/WEIß FARBE TEILAKTUALISIERUNGSZEIT1,8s
Auflösung296×128 PixelAktualisierungsleistung30mW (typ.)
Betrachtungswinkel>170°Standby-Strom<0,01uA (fast keiner)
Vorteile von EINK

E-Paper-Displays nutzen die Mikrokapsel-Elektrophorese-Technologie zur Anzeige. Das Prinzip ist: Geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind, bewegen sich an die Seiten der Mikrokapseln, wenn ein elektrisches Feld angelegt wird, wodurch die Mikrokapseln durch Reflexion von Umgebungslicht sichtbar werden, genau wie bei herkömmlichem gedrucktem Papier. E-Paper-Displays zeigen Bilder/Texte klar unter Lampenlicht oder natürlichem Licht, benötigen keine Hintergrundbeleuchtung und verfügen über einen Betrachtungswinkel von fast 180°. Sie werden aufgrund ihres papierähnlichen Effekts normalerweise als E-Reader verwendet.

Dies ist ein Rohdisplay ohne Treiberplatine

Um dieses Rohdisplay einfach zu testen und zu vergleichen, wird empfohlen, die folgenden Lösungen zu kaufen:

2.9inch-e-Paper-Module-B-1_160.jpg2,9-Zoll E-Paper (B) mit Treiberplatine2,9-Zoll E-Paper-Modul (B)Hier klicken zum Kauf
e-Paper-Driver-HAT-intro_160.jpgUniverselles E-Paper-Rohpanel-Treiber-HATE-Paper-Treiber-HATHier klicken zum Kauf
e-Paper-ESP32-Driver-Board-intro_160.jpgUniverselles E-Paper-Rohpanel-Treiberplatine, ESP32 WiFi / Bluetooth DrahtlosE-Paper ESP32-TreiberplatineHier klicken zum Kauf
e-Paper-ESP8266-Driver-Board-intro2_160.jpgUniverselles E-Paper-Rohpanel-Treiberplatine, ESP8266 WiFi DrahtlosE-Paper ESP8266-TreiberplatineHier klicken zum Kauf
e-Paper-Shield-intro_160.jpgUniverselles E-Paper-Rohpanel-Treiber-Shield für Arduino / NUCLEOE-Paper-ShieldHier klicken zum Kauf
2.9inch-e-Paper-Case-2-160.jpg2,9-Zoll E-Paper (B) Rohpanel-Gehäuse2,9-Zoll E-Paper-GehäuseHier klicken zum Kauf
Anwendungsbeispiele

Geeignet für Preisschilder, Asset-/Geräteetiketten, Regaletiketten, Konferenznamensschilder...

Außenabmessungen
Ressourcen & Dienste

* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Auswahlführer

TeilenummerFarbenGraustufenAuflösungAnzeigegröße (mm)Außenabmessungen (mm)Vollaktualisierungszeit (s)TeilaktualisierungFlexibelSchnittstelle
1,02-Zoll E-PaperSchwarz, Weiß2128×8021,76 × 14,0032,57 × 18,60 × 0,982√SPI
1,54-Zoll E-PaperSchwarz, Weiß2200×20027,60 × 27,6037,32 × 31,80 × 1,052√SPI
1,54-Zoll E-Paper (B)Rot, Schwarz, Weiß2200×20027,60 × 27,6037,32 × 31,80 × 1,0514SPI
1,54-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2200×20027,00 × 27,0037,32 × 31,8 × 1,0020SPI
1,64-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2168×16829,568 × 29,56845,5 × 36,4 × 0,9112SPI
2,13-Zoll E-PaperSchwarz, Weiß2250×12248,55 × 23,7159,20 × 29,20 × 1,052√SPI
2,13-Zoll E-Paper (B)Rot, Schwarz, Weiß2250×12248,55 × 23,7059,20 × 29,20 × 0,9815SPI
2,13-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2250×12248,55 × 23,7059,20 × 29,20 × 1,0016SPI
2,15-Zoll E-Paper (B)Rot, Schwarz, Weiß2296×16048,10 × 26,0060,8 × 31,8 × 1,0023SPI
2,15-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2296×16048,10 × 26,0060,8 × 31,8 × 1,0020SPI
2,36-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2296×16852,096 × 29,56868,1 × 37,9 × 0,8512SPI
2,66-Zoll E-PaperSchwarz, Weiß2296×15230,704 × 60,08836,304 × 71,820 × 1,006√SPI
2,66-Zoll E-Paper (B)Rot, Schwarz, Weiß2296×15230,704 × 60,08836,304 × 71,820 × 1,0015SPI
2,66-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2360×18460,05 × 30,6972,59 × 37,11 × 1,0026SPI
2,7-Zoll E-PaperSchwarz, Weiß4264×17657,29 × 38,1970,42 × 45,80 × 0,986√SPI
2,7-Zoll E-Paper (B)Rot, Schwarz, Weiß2264×17657,29 × 38,1970,42 × 45,80 × 0,9815SPI
2,9-Zoll E-PaperSchwarz, Weiß4296×12866,89 × 29,0579,00 × 36,70 × 1,053√SPI
2,9-Zoll E-Paper (B)Rot, Schwarz, Weiß2296×12866,90 × 29,0679,00 × 36,70 × 1,2014√SPI
2,9-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2296×12866,89 × 29,0579,00 × 36,70 × 1,2016SPI
3-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2400×16870,4 × 29,56886,4 × 39,2 × 0,8512SPI
3,5-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2384×18479,68 × 38,1891,75 × 45,03 × 1,0020SPI
3,52-Zoll E-PaperSchwarz, Weiß2360×24074,51 × 49,6784,70 × 54,41 × 1,181,5SPI
3,52-Zoll E-Paper (B)Rot, Schwarz, Weiß2360×24074,51 × 49,6784,70 × 54,41 × 0,8516SPI
3,6-Zoll E-Paper (E)E6 Vollfarbe2600×40076,20 × 50,8086,60 × 56,00 × 0,7815SPI
3,7-Zoll E-PaperSchwarz, Weiß4480×28047,32 × 81,1254,90 × 93,30 × 0,783√SPI
3,7-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2416×24081,54 × 47,0792,99 × 53,00 × 1,0020SPI
3,97-Zoll E-PaperSchwarz, Weiß4800×48099,50 × 60,0096,62 × 56,24 × 0,923,5√SPI
3,97-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2800×48099,50 × 60,0096,62 × 56,24 × 0,9221SPI
4-Zoll E-Paper (E)E6 Vollfarbe2600×40084,6 × 56,499,00 × 66,00 × 0,8519SPI
4,2-Zoll E-PaperSchwarz, Weiß4400×30084,80 × 63,6091,00 × 77,00 × 1,185√SPI
4,2-Zoll E-Paper (B)Rot, Schwarz, Weiß2400×30084,80 × 63,6091,00 × 77,00 × 1,0515SPI
4,2-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2400×30084,80 × 63,6091,00 × 77,00 × 1,0021SPI
4,26-Zoll E-PaperSchwarz, Weiß4800×48092,8 × 55,68129,33 × 62,37 × 0,934√SPI
4,37-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2512×36890,11 × 64,7799,5 × 79,5 × 0,8514SPI
5-Zoll E-PaperSchwarz, Weiß2960×552110,59 × 62,65126,38 × 71,19 × 0,791,8√SPI
5,65-Zoll E-Paper (F)7-Farbig2600×448114,9 × 85,8125,4 × 99,5 × 0,91<35SPI
5,79-Zoll E-PaperSchwarz, Weiß4792×272139,00 × 47,74150,92 × 56,94 × 1,003,5√SPI
5,79-Zoll E-Paper (B)Rot, Schwarz, Weiß2792×272139,00 × 47,74150,92 × 56,94 × 1,0024SPI
5,79-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2792×272139,00 × 47,74150,92 × 56,94 × 1,0021SPI
5,83-Zoll E-PaperSchwarz, Weiß2648×480119,232 × 88,320125,40 × 99,50 × 1,185SPI
5,83-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2648×480118,78 × 88,22125,40 × 99,50 × 1,2020SPI
6-Zoll HD E-PaperSchwarz, Weiß161448×1072122,356 × 90,60138,40 × 101,80 × 0,67<1√Parallelport
7,3-Zoll E-Paper (E)E6 Vollfarbe2800×480160 × 96170,2 × 111,2 × 0,9112SPI
7,3-Zoll E-Paper (F)7-Farbig2800×480160 × 96170,2 × 111,2 × 0,9135SPI
7,5-Zoll E-PaperSchwarz, Weiß4800×480163,20 × 97,92170,20 × 111,20 × 1,184√SPI
7,5-Zoll E-Paper (B)Rot, Schwarz, Weiß2800×480163,20 × 97,92170,20 × 111,20 × 1,1826√SPI
7,5-Zoll E-Paper (G)Schwarz, Weiß2800×480163,20 × 97,92177,20 × 118,20 × 2,005√SPI
7,5-Zoll E-Paper (H)Rot, Gelb, Schwarz, Weiß2800×480163,20 × 97,92170,20 × 111,20 × 1,2022SPI
7,8-Zoll E-PaperSchwarz, Weiß161872×1404158,18 × 118,64173,80 × 127,60 × 0,78<1√Parallelport
9,7-Zoll E-PaperSchwarz, Weiß161200×825202,8 × 139,43218,80 × 156,425 × 1,15<1√Parallelport
10,2-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2960×640215,52 × 143,68224,00 × 157,00 × 1,0027SPI
10,3-Zoll E-PaperSchwarz, Weiß161872×1404209,66 × 157,25216,70 × 174,40 × 0,78<1√Parallelport
10,3-Zoll E-Paper (D)Schwarz, Weiß161872×1404209,66 × 157,25227,70 × 165,80 × 0,647<1√√Parallelport
10,85-Zoll E-PaperSchwarz, Weiß21360×480259,76 × 91,68270,56 × 105,92 × 1,203,5SPI
10,85-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß21360×480259,76 × 91,68270,56 × 105,92 × 1,2021SPI
12,48-Zoll E-PaperSchwarz, Weiß21304×984252,98 × 190,90261,50 × 211,00 × 0,30<8SPI
12,48-Zoll E-Paper (B)Rot, Schwarz, Weiß21304×984252,98 × 190,90261,40 × 211,00 × 1,2037SPI
13,3-Zoll E-PaperSchwarz, Weiß161600×1200270,40 × 202,80285,80 × 213,65 × 0,78<1√Parallelport
13,3-Zoll E-Paper (B)Rot, Schwarz, Weiß2960×680275,52 × 195,16286,32 × 212,26 × 1,2022√SPI
13,3-Zoll E-Paper (E)E6 Vollfarbe21600×1200270,40 × 202,80284,70 × 208,80 × 0,85019SPI
13,3-Zoll E-Paper (K)Schwarz, Weiß4960×680275,52 × 195,16286,32 × 212,26 × 1,205√SPI
Vergleich von E-Paper-Rohpanels

Lieferumfang

Dies ist ein Rohdisplay. Für einfaches Testen und Vergleichen betrachten Sie bitte das Modell mit Treiberplatine: 2,9-Zoll E-Paper-Modul (B)
  1. 2,9-Zoll E-Paper (B) x1
