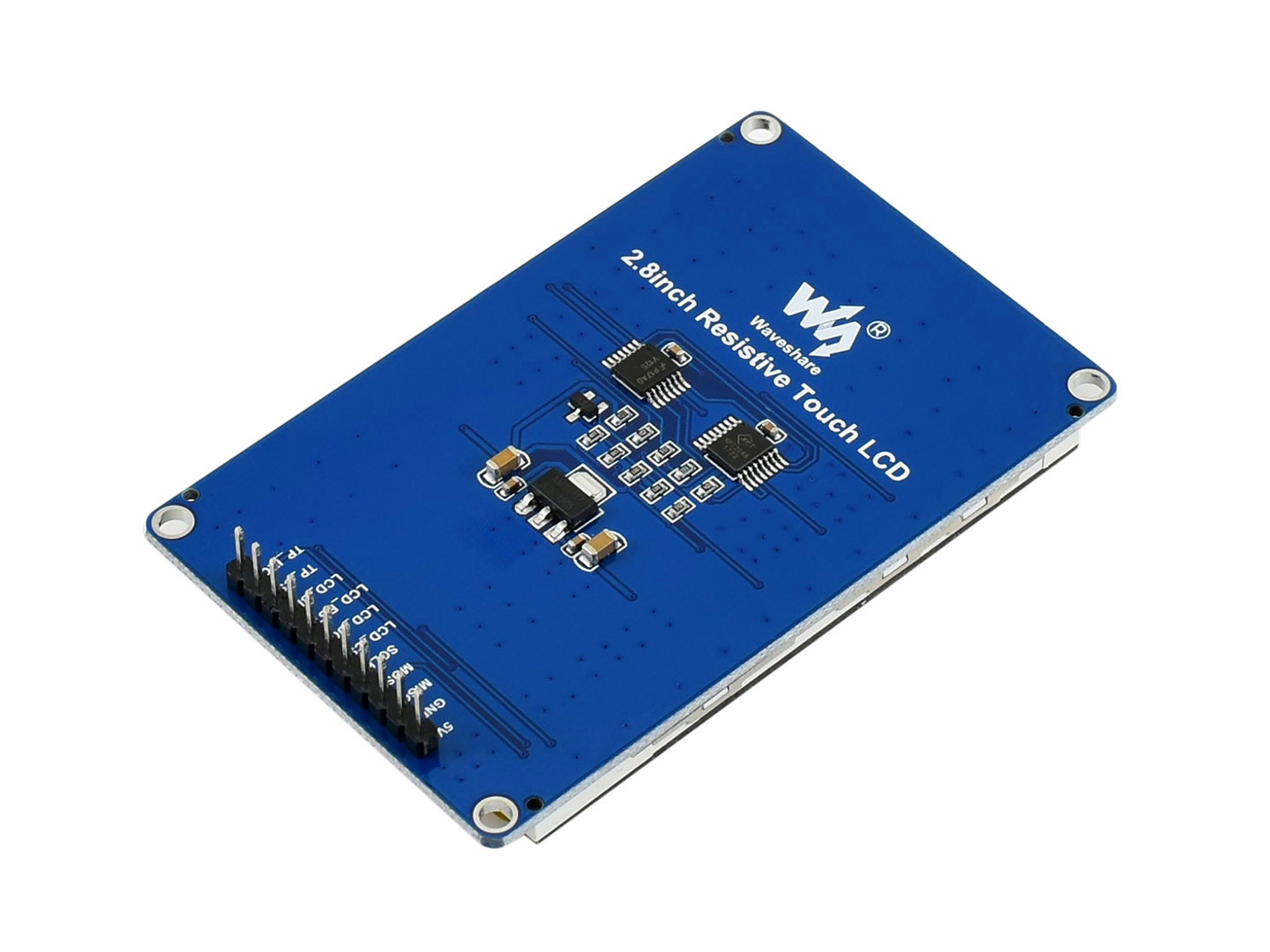

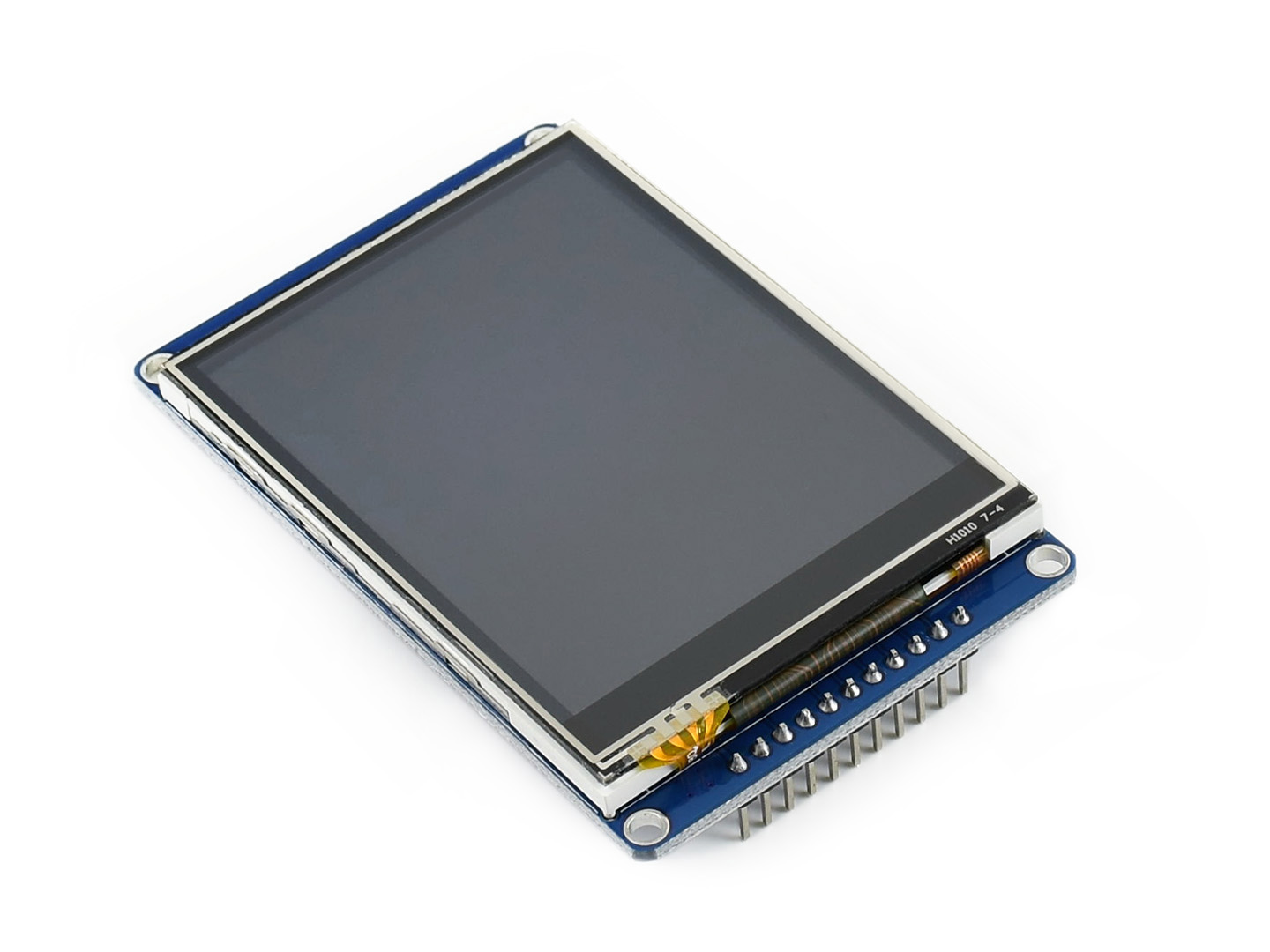

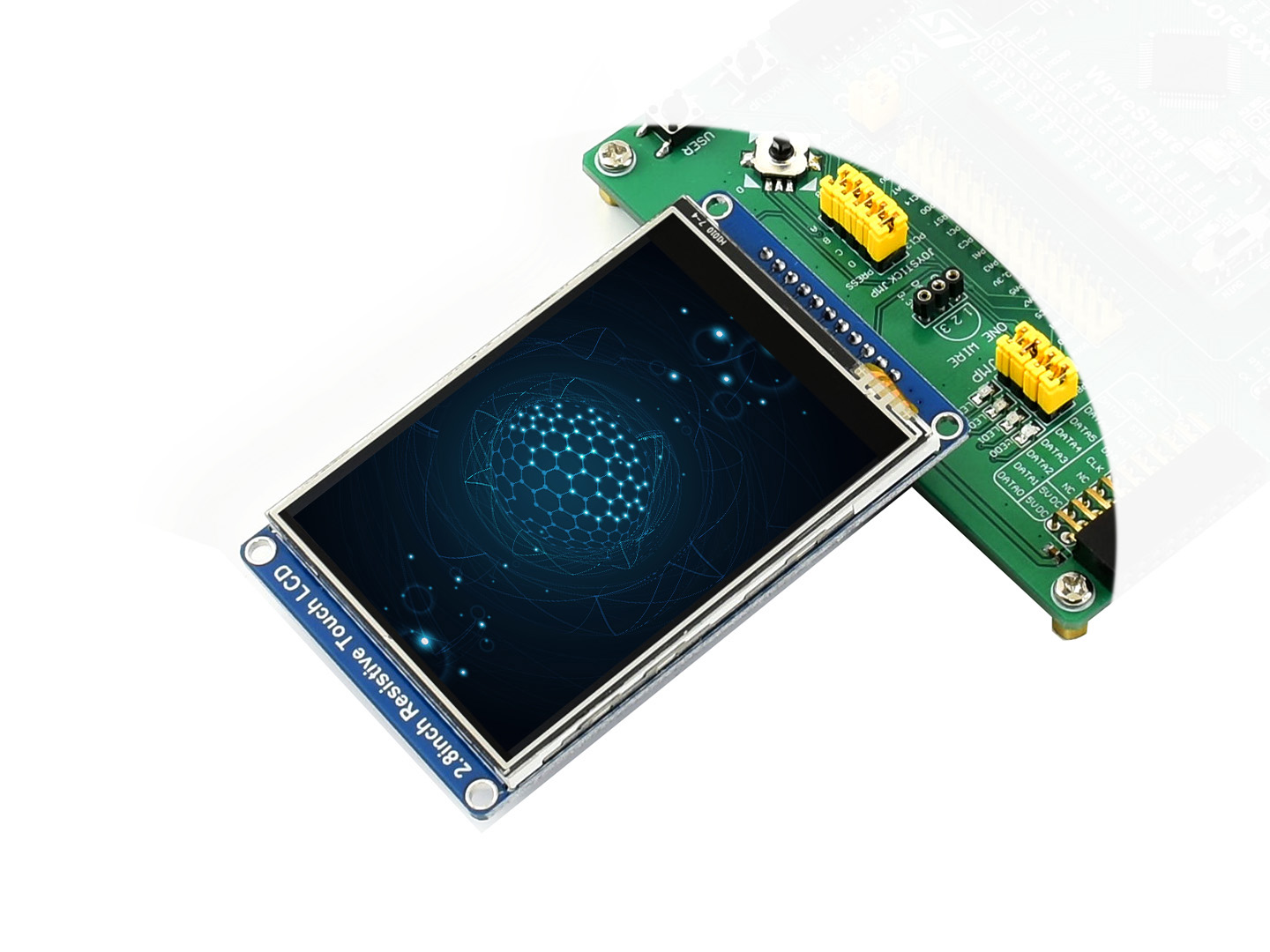

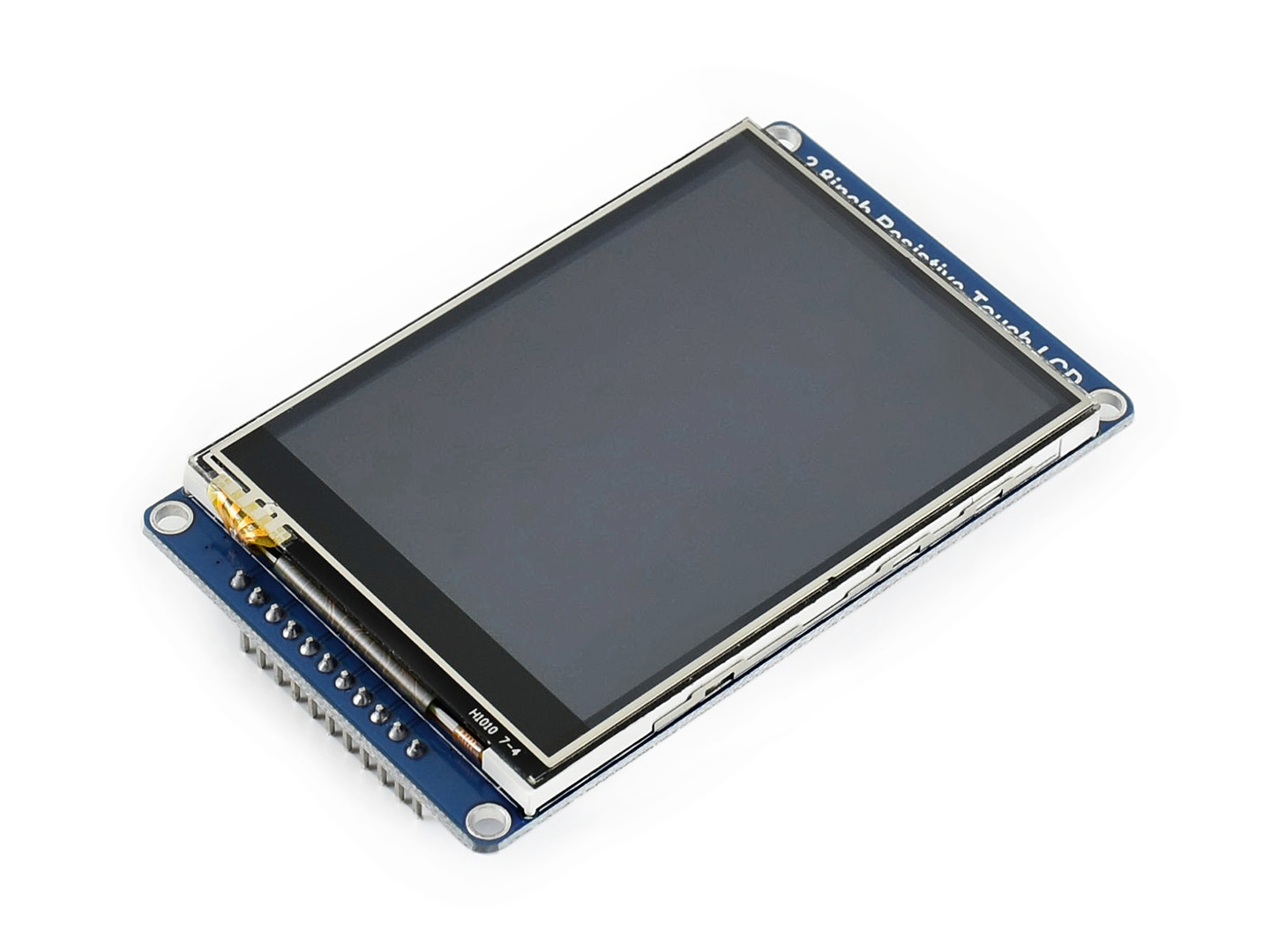

2,8-Zoll-Widerstandstouch-LCD, 320×240

17,84 €*

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Produktnummer: WSAL16446

Produktinformationen "2,8-Zoll-Widerstandstouch-LCD, 320×240"

2,8-Zoll-320×240-Pixel-IPS-LCD, kapazitiver Touch, SPI-Schnittstelle

Es handelt sich um ein mehrfarbiges grafisches IPS-LCD-Display mit 2,8-Zoll-Diagonale, 320×240 Pixeln und kapazitivem Touchscreen.

Onboard-Touch-Controller, sanfteres Touch-Erlebnis als Lösungen, die direkt AD-Pins zum Berühren verwenden
SPI-Schnittstelle, benötigt nur wenige Pins
Programmierbare Hintergrundbeleuchtungssteuerung, energiesparend
Liefert mit Entwicklungsressourcen und Handbuch (Beispiele für STM32/AVR/PIC)

Driver	HX8347D
Touch-Controller	XPT2046
LCD-Typ	IPS
Kommunikationsschnittstelle	SPI
Anzeigefarben	RGB, 65K Farben
Auflösung	320 × 240
Hintergrundbeleuchtung	LED
Anzeigegröße (mm)	57,6mm × 43,2mm
Außenabmessungen	79,9mm × 50,8mm
Touch-Typ	4-Draht-kapazitiv
Versorgungsspannung	5V
Logikpegel	3,3V

SYMBOL	BESCHREIBUNG
5V	Versorgungsspannung (5V-Eingang)
GND	Masse
MISO	SPI-Datenausgang
MOSI	SPI-Dateneingang
SCLK	SPI-Takt
LCD_CS	LCD-Chip-Auswahl
LCD_DC	LCD-Daten-/Befehlsauswahl
LCD_RST	LCD-Reset
LCD_BL	LCD-Hintergrundbeleuchtungssteuerung
TP_CS	Touchpanel-Chip-Auswahl
TP_IRQ	Touchpanel-Interrupt

Wiki : www.waveshare.com/wiki/2.8inch_Resistive_Touch_LCD
