2,8-Zoll-Touch-LCD-Shield für Arduino
20,22 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL10684
Produktinformationen "2,8-Zoll-Touch-LCD-Shield für Arduino"
Kurzbeschreibung: 2,8-Zoll-Arduino-Touch-LCD-Shield

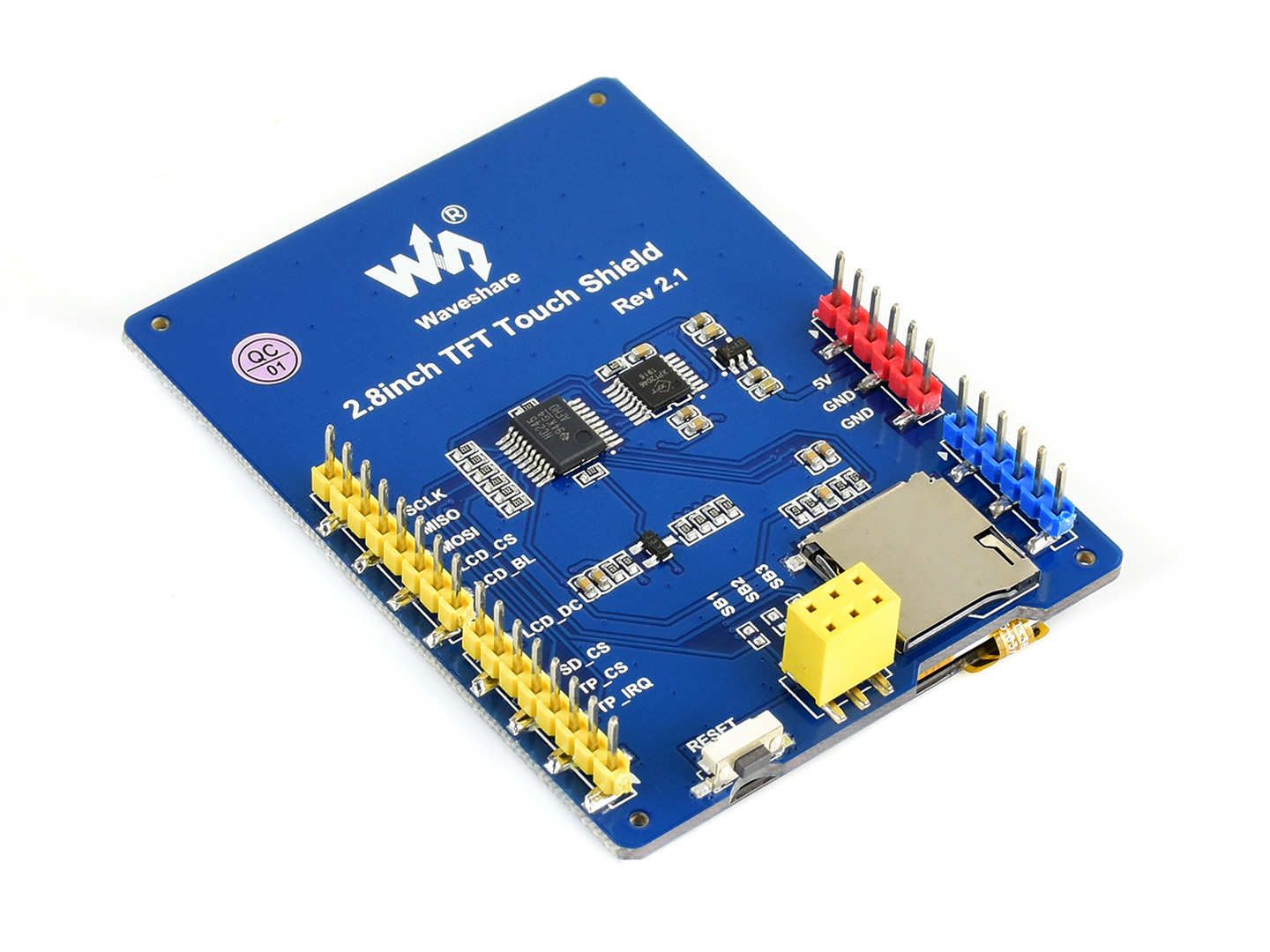

2,8-Zoll-Touch-LCD-Shield für Arduino
Eigenschaften
- Widerstandstastbildschirm-TFT-LCD, 2,8 Zoll, 320x240 Auflösung
- Standard-Arduino-Schnittstelle, kompatibel mit Entwicklungsboards wie: Arduino UNO, Leonardo, UNO PLUS, NUCLEO, XNUCLEO
- An Bord befindlicher eigenständiger Touch-Controller, besseres Touch-Erlebnis als Lösungen, die AD-Pins direkt zur Touch-Steuerung verwenden
- Micro-SD-Slot, bietet eine einfache Möglichkeit zum Speichern von Fotos zur Anzeige
- Steuerung über SPI, nur wenige Arduino-Pins werden verwendet
- Hintergrundbeleuchtung programmierbar einstellbar, geringerer Stromverbrauch
Hauptparameter
| LCD-Typ | TFT |
|---|---|
| LCD-Schnittstelle | SPI |
| LCD-Controller | ST7789 |
| Touchscreen-Typ | Widerstandstastbildschirm |
| Touchscreen-Controller | XPT2046 |
| Farben | RGB, 65K Farben |
| Auflösung | 320x240 (Pixel) |
| E/A-Spannung | 3,3V/5V |

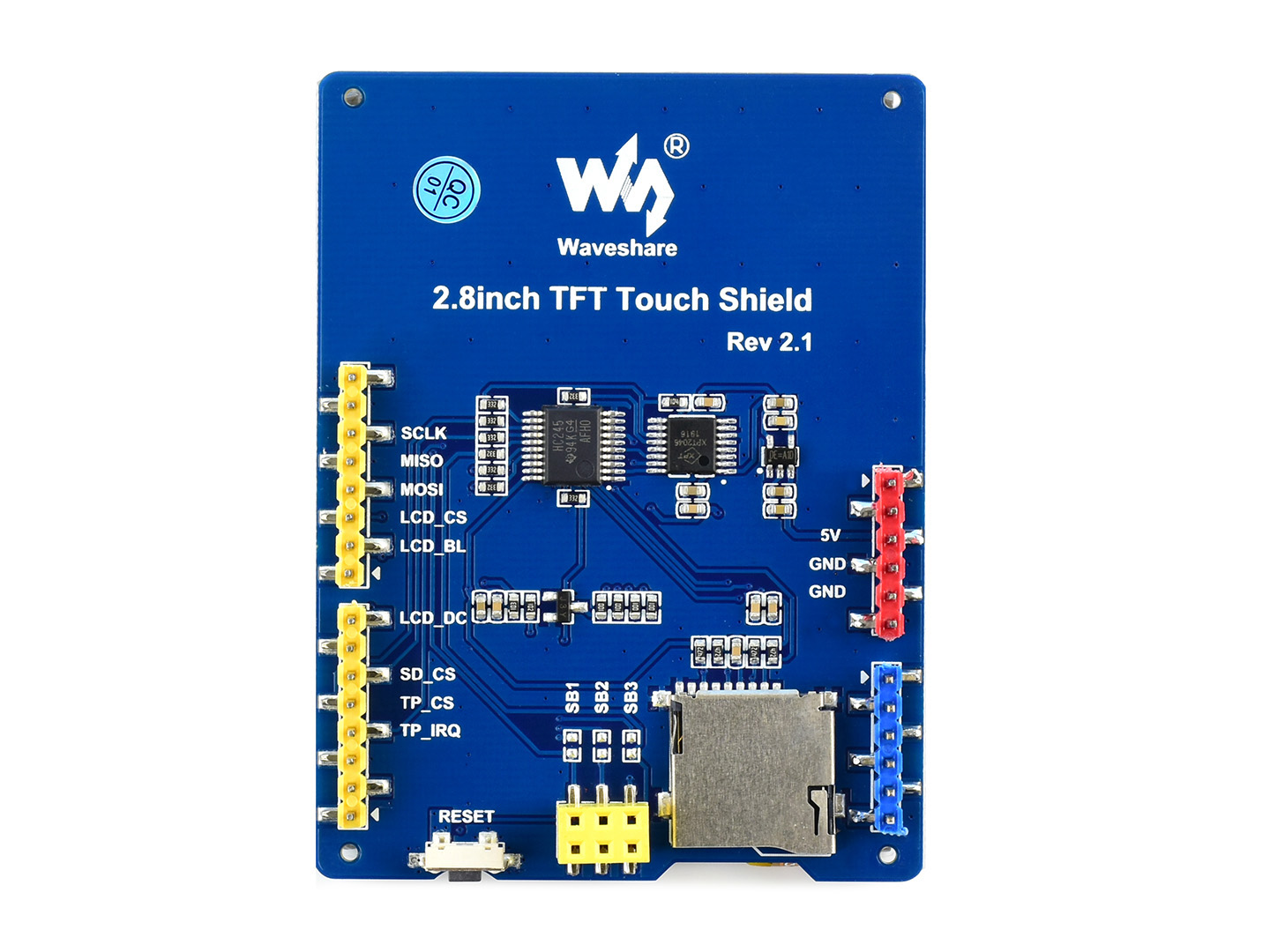

Schnittstelle
| Arduino-PIN | Symbol | Beschreibung |
|---|---|---|
| D3 | TP_IRQ | Touchpanel-Interrupt |
| D4 | TP_CS | Touchpanel-Chip-Auswahl |
| D5 | SD_CS | Micro-SD-Karten-Chip-Auswahl |
| D7 | LCD_DC | LCD-Daten-/Befehlsauswahl |
| D9 | LCD_BL | LCD-Hintergrundbeleuchtungssteuerung |
| D10 | LCD_CS | LCD-Chip-Auswahl |
| D11 | MOSI | SPI-Dateneingang |
| D12 | MISO | SPI-Datenausgang |
| D13 | SCLK | SPI-Takt |
Außendimension
Entwicklungsressourcen
Wiki: www.waveshare.com/wiki/2.8inch_TFT_Touch_Shield
Auswahlführer
| Teilenummer | Driver | Controller | Auflösung | Anzeigegröße (mm) | Gesamtmaß (mm) |
|---|---|---|---|---|---|
| 2,8-Zoll-TFT-Touch-Shield | ST7789 | XPT2046 | 320x240 | 57,6 x 43,2 | 73,3 x 55,3 |
| 3,5-Zoll-TFT-Touch-Shield | ILI9486 | XPT2046 | 480x320 | 74,2 x 49,8 | 86,0 x 57,2 |
| 4-Zoll-TFT-Touch-Shield | ILI9486 | XPT2046 | 480x320 | 84,3 x 56,5 | 95,0 x 62,0 |

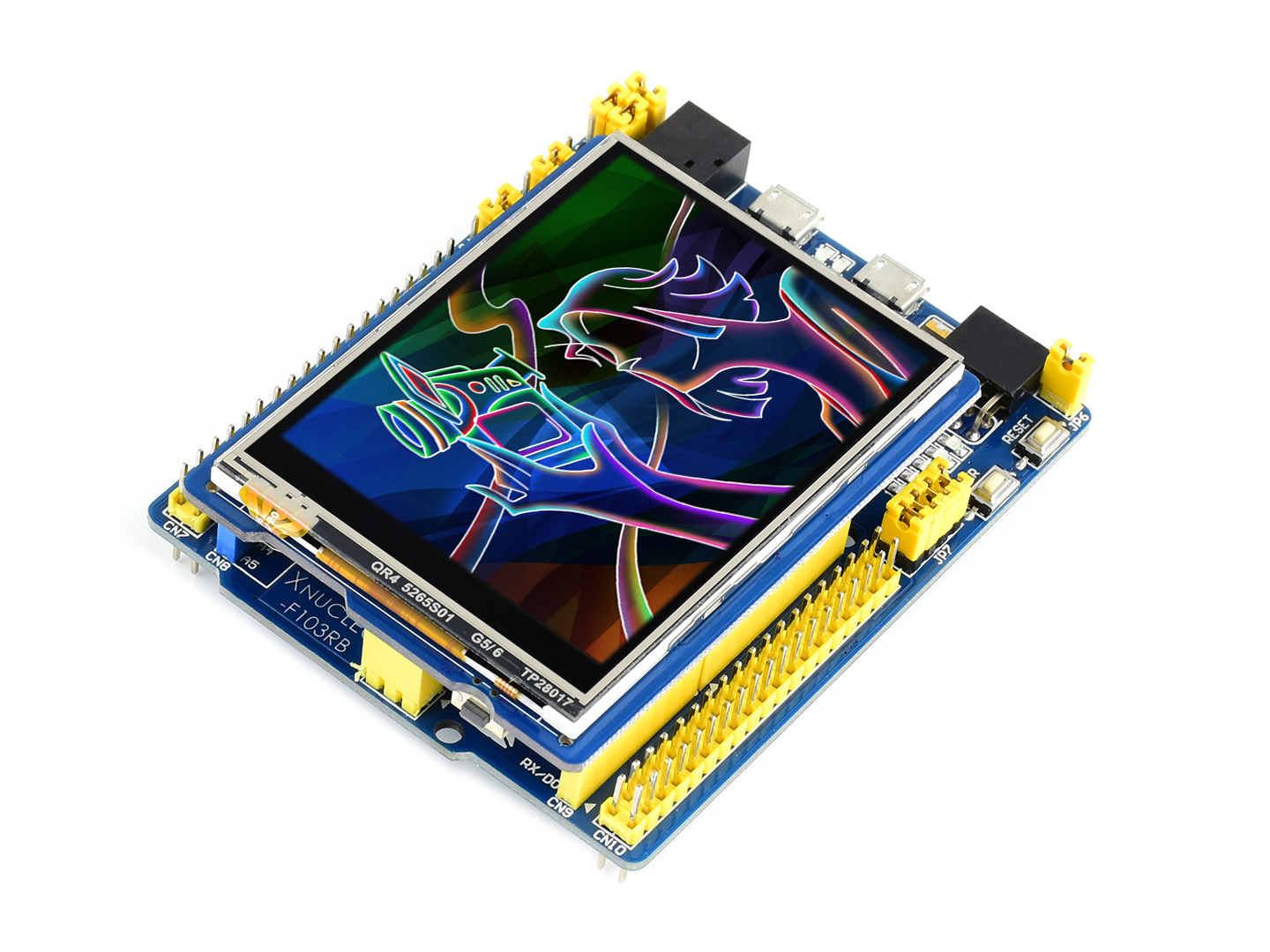

Schauen Sie sich das an (eingesteckt in ein XNUCLEO-Steuerboard):
Lieferumfang
- 2,8-Zoll-TFT-Touch-Shield x1
