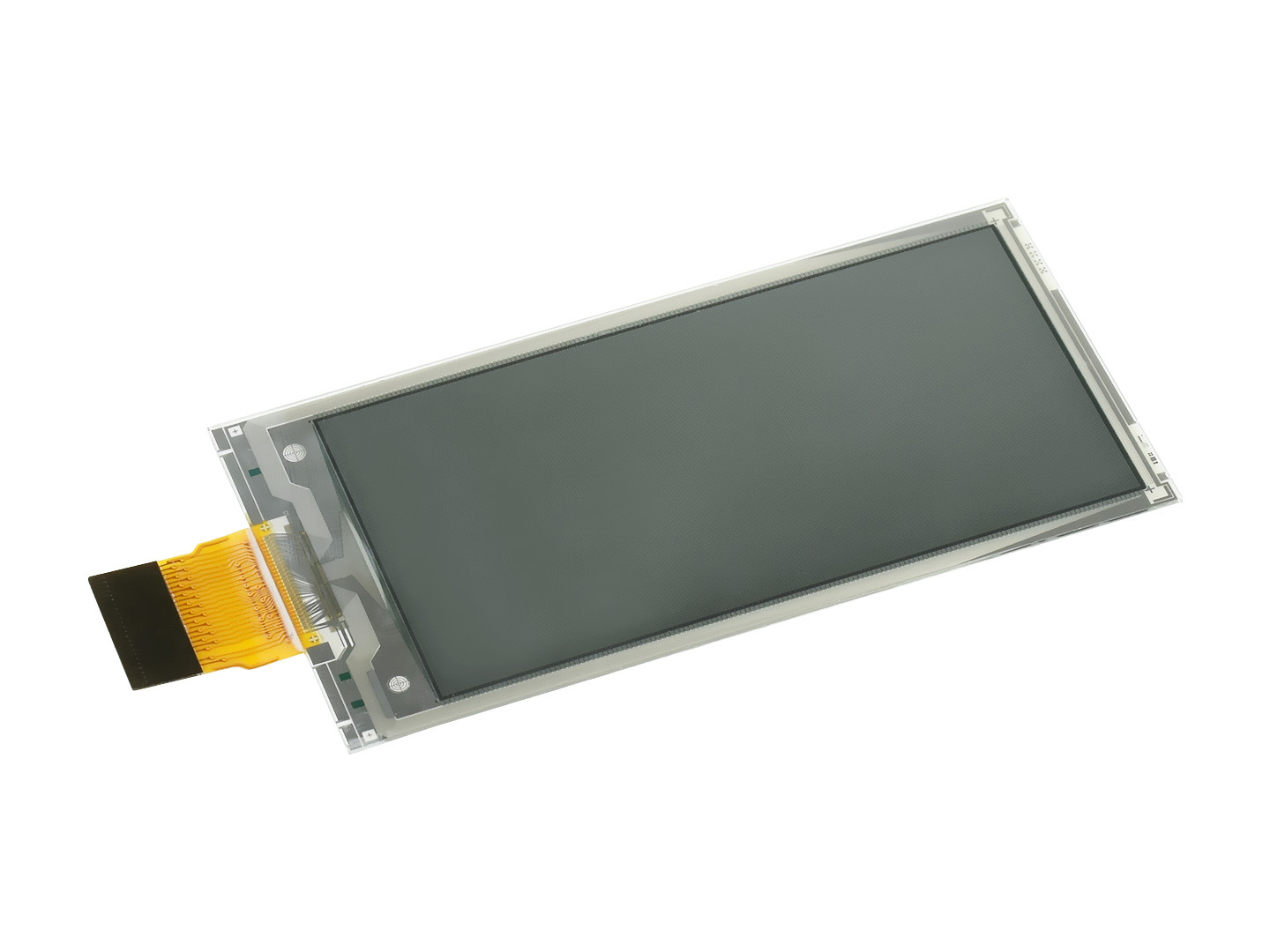

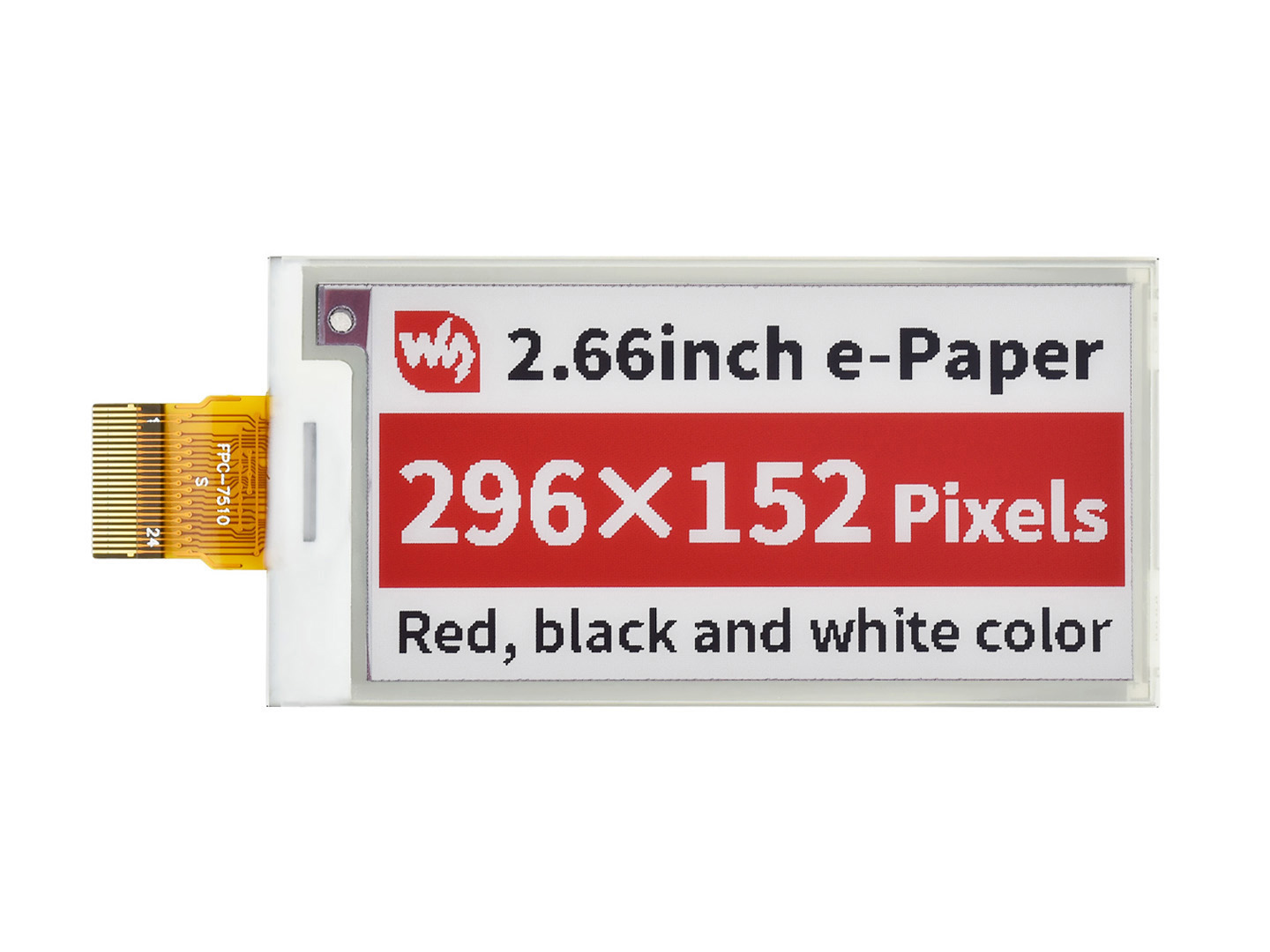

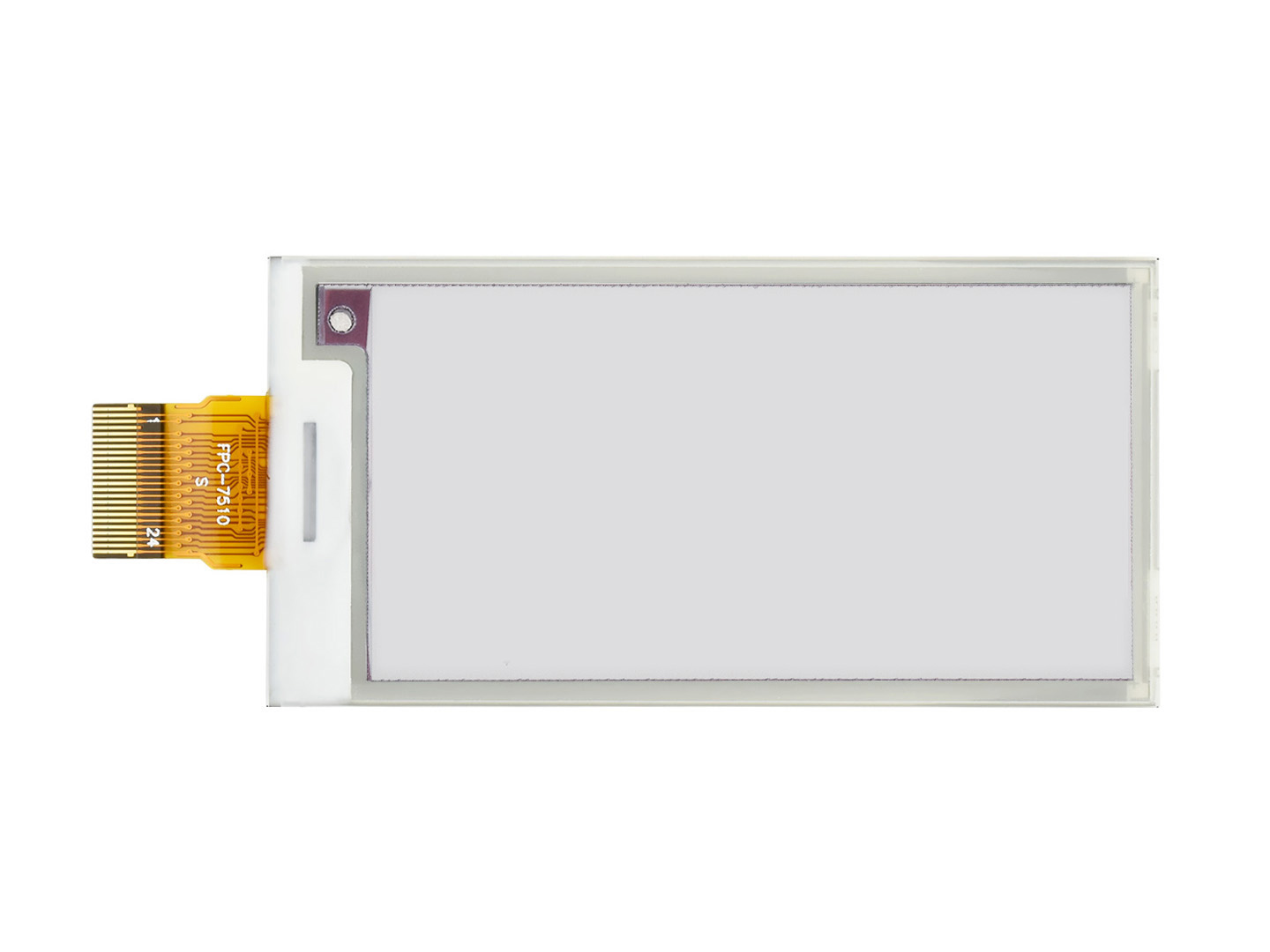

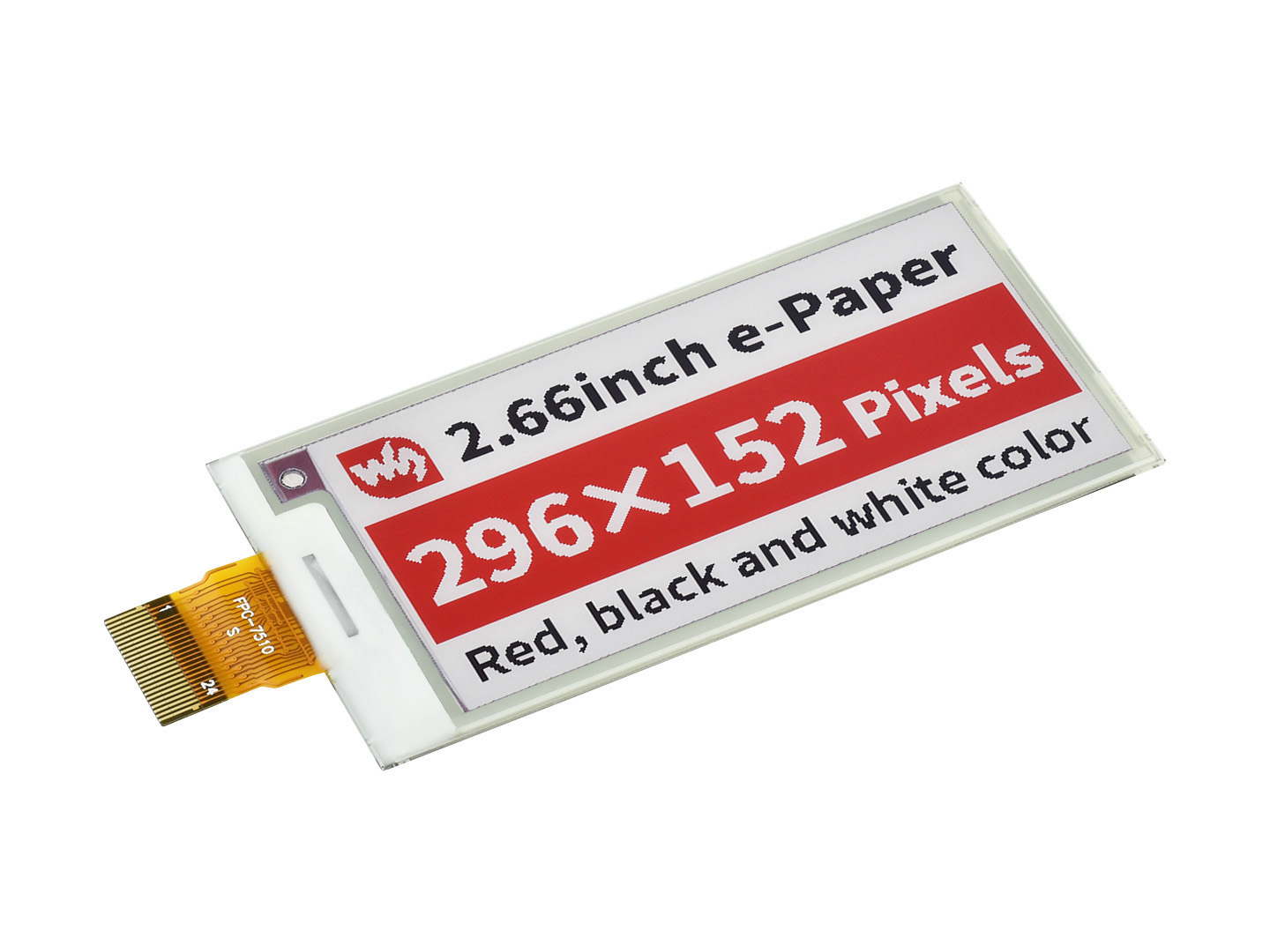

2,66-Zoll E-Paper (B) E-Ink Rohdisplay, 296×152, Rot/Schwarz/Weiß, SPI, ohne Leiterplatte

Bildergalerie überspringen
2,66-Zoll E-Paper (B) E-Ink Rohdisplay, 296×152, Rot/Schwarz/Weiß, SPI, ohne Leiterplatte
2,66-Zoll E-Paper (B) E-Ink Rohdisplay, 296×152, Rot/Schwarz/Weiß, SPI, ohne Leiterplatte
2,66-Zoll E-Paper (B) E-Ink Rohdisplay, 296×152, Rot/Schwarz/Weiß, SPI, ohne Leiterplatte
2,66-Zoll E-Paper (B) E-Ink Rohdisplay, 296×152, Rot/Schwarz/Weiß, SPI, ohne Leiterplatte
2,66-Zoll E-Paper (B) E-Ink Rohdisplay, 296×152, Rot/Schwarz/Weiß, SPI, ohne Leiterplatte
2,66-Zoll E-Paper (B) E-Ink Rohdisplay, 296×152, Rot/Schwarz/Weiß, SPI, ohne Leiterplatte
2,66-Zoll E-Paper (B) E-Ink Rohdisplay, 296×152, Rot/Schwarz/Weiß, SPI, ohne Leiterplatte
2,66-Zoll E-Paper (B) E-Ink Rohdisplay, 296×152, Rot/Schwarz/Weiß, SPI, ohne Leiterplatte

10,70 €*

Preise inkl. MwSt. zzgl. Versandkosten

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer: WSAL18890

Produktinformationen "2,66-Zoll E-Paper (B) E-Ink Rohdisplay, 296×152, Rot/Schwarz/Weiß, SPI, ohne Leiterplatte"

Kurzbeschreibung: 2,66-Zoll E-Paper (B) E-Ink Rohdisplay, 296×152 Pixel, Rot/Schwarz/Weiß Dreifarbig, SPI-Schnittstelle, ohne Leiterplatte

2,66-Zoll E-Paper (B) E-Ink Rohdisplay, 296×152 Pixel, Rot/Schwarz/Weiß Dreifarbig, SPI-Schnittstelle, ohne Leiterplatte
2,66" E-Paper (B)

Niedriger Stromverbrauch, großer Betrachtungswinkel, papierähnliche Anzeige ohne Strom

Ideal für Preisschilder, Regaletiketten, industrielle Instrumente...

  • GrößeDimension.png2,66"
  • AuflösungResolution.png296×152
  • BetrachtungswinkelViewing_angle.png>170°
  • AnzeigefarbeDisplay-RBW.pngRot/Schwarz/Weiß
  • GraustufenGray-scale-2.png2
KommunikationSPI.pngSPIAnzeigepanele-Paper.pngE-PaperErfahrungPaper.pngPapierähnlichUmgebungBulb.pngUmgebungslicht erforderlichAnzeigetypReflective.pngPassiv reflektierend
Merkmale auf einen Blick
  • Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch bei Stromausfall lange bei
  • Extrem niedriger Stromverbrauch, im Wesentlichen wird nur Strom zum Aktualisieren benötigt
  • Liefert Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32)
Spezifikationen
Betriebsspannung3,3VAnzeigefarbeRot, Schwarz, Weiß
Schnittstelle3-Draht-SPI, 4-Draht-SPIGraustufen2
Außenabmessungen36,304 × 71,820 × 1,0mmVollaktualisierungszeit15s
Anzeigegröße30,704 × 60,088mmAktualisierungsleistung16mW (typ.)
Pitch0,202 × 0,203mmStandby-Strom<0,01uA (fast keiner)
Auflösung296 × 152 PixelBetrachtungswinkel>170°
Vorteile von EINK

E-Paper-Displays nutzen die Mikrokapsel-Elektrophorese-Technologie zur Anzeige. Das Prinzip ist: Geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind, bewegen sich an die Seiten der Mikrokapsel, wenn ein elektrisches Feld angelegt wird, wodurch die Mikrokapsel durch Reflexion von Umgebungslicht sichtbar wird, genau wie bei herkömmlichem gedrucktem Papier. E-Paper-Displays zeigen Bilder/Texte klar unter Lampenlicht oder natürlichem Licht, benötigen keine Hintergrundbeleuchtung und verfügen über einen Betrachtungswinkel von fast 180°. Sie werden aufgrund ihres papierähnlichen Effekts normalerweise als E-Reader verwendet.

Anwendungsbeispiele

Geeignet für Preisschilder, Asset-/Geräteetiketten, Regaletiketten, Konferenznamensschilder...

Außenabmessungen
Ressourcen & Dienstleistungen

* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Empfohlen

Um mit diesem Rohdisplay schnell zu beginnen, betrachten Sie bitte die folgenden Treiberplatinen:

Auswahlführer

TeilenummerFarbenGraustufenAuflösungAnzeigegröße (mm)Außenabmessungen (mm)Vollaktualisierungszeit (s)TeilaktualisierungFlexibelSchnittstelle
1,02-Zoll E-PaperSchwarz, Weiß2128×8021,76 × 14,0032,57 × 18,60 × 0,982√SPI
1,54-Zoll E-PaperSchwarz, Weiß2200×20027,60 × 27,6037,32 × 31,80 × 1,052√SPI
1,54-Zoll E-Paper (B)Rot, Schwarz, Weiß2200×20027,60 × 27,6037,32 × 31,80 × 1,0514SPI
1,54-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2200×20027,00 × 27,0037,32 × 31,8 × 1,0020SPI
1,64-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2168×16829,568 × 29,56845,5 × 36,4 × 0,9112SPI
2,13-Zoll E-PaperSchwarz, Weiß2250×12248,55 × 23,7159,20 × 29,20 × 1,052√SPI
2,13-Zoll E-Paper (B)Rot, Schwarz, Weiß2250×12248,55 × 23,7059,20 × 29,20 × 0,9815SPI
2,13-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2250×12248,55 × 23,7059,20 × 29,20 × 1,0016SPI
2,15-Zoll E-Paper (B)Rot, Schwarz, Weiß2296×16048,10 × 26,0060,8 × 31,8 × 1,0023SPI
2,15-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2296×16048,10 × 26,0060,8 × 31,8 × 1,0020SPI
2,36-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2296×16852,096 × 29,56868,1 × 37,9 × 0,8512SPI
2,66-Zoll E-PaperSchwarz, Weiß2296×15230,704 × 60,08836,304 × 71,820 × 1,006√SPI
2,66-Zoll E-Paper (B)Rot, Schwarz, Weiß2296×15230,704 × 60,08836,304 × 71,820 × 1,0015SPI
2,66-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2360×18460,05 × 30,6972,59 × 37,11 × 1,0026SPI
2,7-Zoll E-PaperSchwarz, Weiß4264×17657,29 × 38,1970,42 × 45,80 × 0,986√SPI
2,7-Zoll E-Paper (B)Rot, Schwarz, Weiß2264×17657,29 × 38,1970,42 × 45,80 × 0,9815SPI
2,9-Zoll E-PaperSchwarz, Weiß4296×12866,89 × 29,0579,00 × 36,70 × 1,053√SPI
2,9-Zoll E-Paper (B)Rot, Schwarz, Weiß2296×12866,90 × 29,0679,00 × 36,70 × 1,2014√SPI
2,9-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2296×12866,89 × 29,0579,00 × 36,70 × 1,2016SPI
3-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2400×16870,4 × 29,56886,4 × 39,2 × 0,8512SPI
3,5-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2384×18479,68 × 38,1891,75 × 45,03 × 1,0020SPI
3,52-Zoll E-PaperSchwarz, Weiß2360×24074,51 × 49,6784,70 × 54,41 × 1,181,5SPI
3,52-Zoll E-Paper (B)Rot, Schwarz, Weiß2360×24074,51 × 49,6784,70 × 54,41 × 0,8516SPI
3,6-Zoll E-Paper (E)E6 Vollfarbe2600×40076,20 × 50,8086,60 × 56,00 × 0,7815SPI
3,7-Zoll E-PaperSchwarz, Weiß4480×28047,32 × 81,1254,90 × 93,30 × 0,783√SPI
3,7-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2416×24081,54 × 47,0792,99 × 53,00 × 1,0020SPI
3,97-Zoll E-PaperSchwarz, Weiß4800×48099,50 × 60,0096,62 × 56,24 × 0,923,5√SPI
3,97-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2800×48099,50 × 60,0096,62 × 56,24 × 0,9221SPI
4-Zoll E-Paper (E)E6 Vollfarbe2600×40084,6 × 56,499,00 × 66,00 × 0,8519SPI
4,2-Zoll E-PaperSchwarz, Weiß4400×30084,80 × 63,6091,00 × 77,00 × 1,185√SPI
4,2-Zoll E-Paper (B)Rot, Schwarz, Weiß2400×30084,80 × 63,6091,00 × 77,00 × 1,0515SPI
4,2-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2400×30084,80 × 63,6091,00 × 77,00 × 1,0021SPI
4,26-Zoll E-PaperSchwarz, Weiß4800×48092,8 × 55,68129,33 × 62,37 × 0,934√SPI
4,37-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2512×36890,11 × 64,7799,5 × 79,5 × 0,8514SPI
5-Zoll E-PaperSchwarz, Weiß2960×552110,59 × 62,65126,38 × 71,19 × 0,791,8√SPI
5,65-Zoll E-Paper (F)7-Farbig2600×448114,9 × 85,8125,4 × 99,5 × 0,91<35SPI
5,79-Zoll E-PaperSchwarz, Weiß4792×272139,00 × 47,74150,92 × 56,94 × 1,003,5√SPI
5,79-Zoll E-Paper (B)Rot, Schwarz, Weiß2792×272139,00 × 47,74150,92 × 56,94 × 1,0024SPI
5,79-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2792×272139,00 × 47,74150,92 × 56,94 × 1,0021SPI
5,83-Zoll E-PaperSchwarz, Weiß2648×480119,232 × 88,320125,40 × 99,50 × 1,185SPI
5,83-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2648×480118,78 × 88,22125,40 × 99,50 × 1,2020SPI
6-Zoll HD E-PaperSchwarz, Weiß161448×1072122,356 × 90,60138,40 × 101,80 × 0,67<1√Parallelport
7,3-Zoll E-Paper (E)E6 Vollfarbe2800×480160 × 96170,2 × 111,2 × 0,9112SPI
7,3-Zoll E-Paper (F)7-Farbig2800×480160 × 96170,2 × 111,2 × 0,9135SPI
7,5-Zoll E-PaperSchwarz, Weiß4800×480163,20 × 97,92170,20 × 111,20 × 1,184√SPI
7,5-Zoll E-Paper (B)Rot, Schwarz, Weiß2800×480163,20 × 97,92170,20 × 111,20 × 1,1826√SPI
7,5-Zoll E-Paper (G)Schwarz, Weiß2800×480163,20 × 97,92177,20 × 118,20 × 2,005√SPI
7,5-Zoll E-Paper (H)Rot, Gelb, Schwarz, Weiß2800×480163,20 × 97,92170,20 × 111,20 × 1,2022SPI
7,8-Zoll E-PaperSchwarz, Weiß161872×1404158,18 × 118,64173,80 × 127,60 × 0,78<1√Parallelport
9,7-Zoll E-PaperSchwarz, Weiß161200×825202,8 × 139,43218,80 × 156,425 × 1,15<1√Parallelport
10,2-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2960×640215,52 × 143,68224,00 × 157,00 × 1,0027SPI
10,3-Zoll E-PaperSchwarz, Weiß161872×1404209,66 × 157,25216,70 × 174,40 × 0,78<1√Parallelport
10,3-Zoll E-Paper (D)Schwarz, Weiß161872×1404209,66 × 157,25227,70 × 165,80 × 0,647<1√√Parallelport
10,85-Zoll E-PaperSchwarz, Weiß21360×480259,76 × 91,68270,56 × 105,92 × 1,203,5SPI
10,85-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß21360×480259,76 × 91,68270,56 × 105,92 × 1,2021SPI
12,48-Zoll E-PaperSchwarz, Weiß21304×984252,98 × 190,90261,50 × 211,00 × 0,30<8SPI
12,48-Zoll E-Paper (B)Rot, Schwarz, Weiß21304×984252,98 × 190,90261,40 × 211,00 × 1,2037SPI
13,3-Zoll E-PaperSchwarz, Weiß161600×1200270,40 × 202,80285,80 × 213,65 × 0,78<1√Parallelport
13,3-Zoll E-Paper (B)Rot, Schwarz, Weiß2960×680275,52 × 195,16286,32 × 212,26 × 1,2022√SPI
13,3-Zoll E-Paper (E)E6 Vollfarbe21600×1200270,40 × 202,80284,70 × 208,80 × 0,85019SPI
13,3-Zoll E-Paper (K)Schwarz, Weiß4960×680275,52 × 195,16286,32 × 212,26 × 1,205√SPI
e-Paper Rohpanels Vergleich

Lieferumfang

Dies ist ein Rohdisplay. Für einfaches Testen und Vergleichen betrachten Sie bitte das Modell mit Treiberplatine: 2,66-Zoll E-Paper Modul (B)
  1. 2,66-Zoll E-Paper (B) x1
