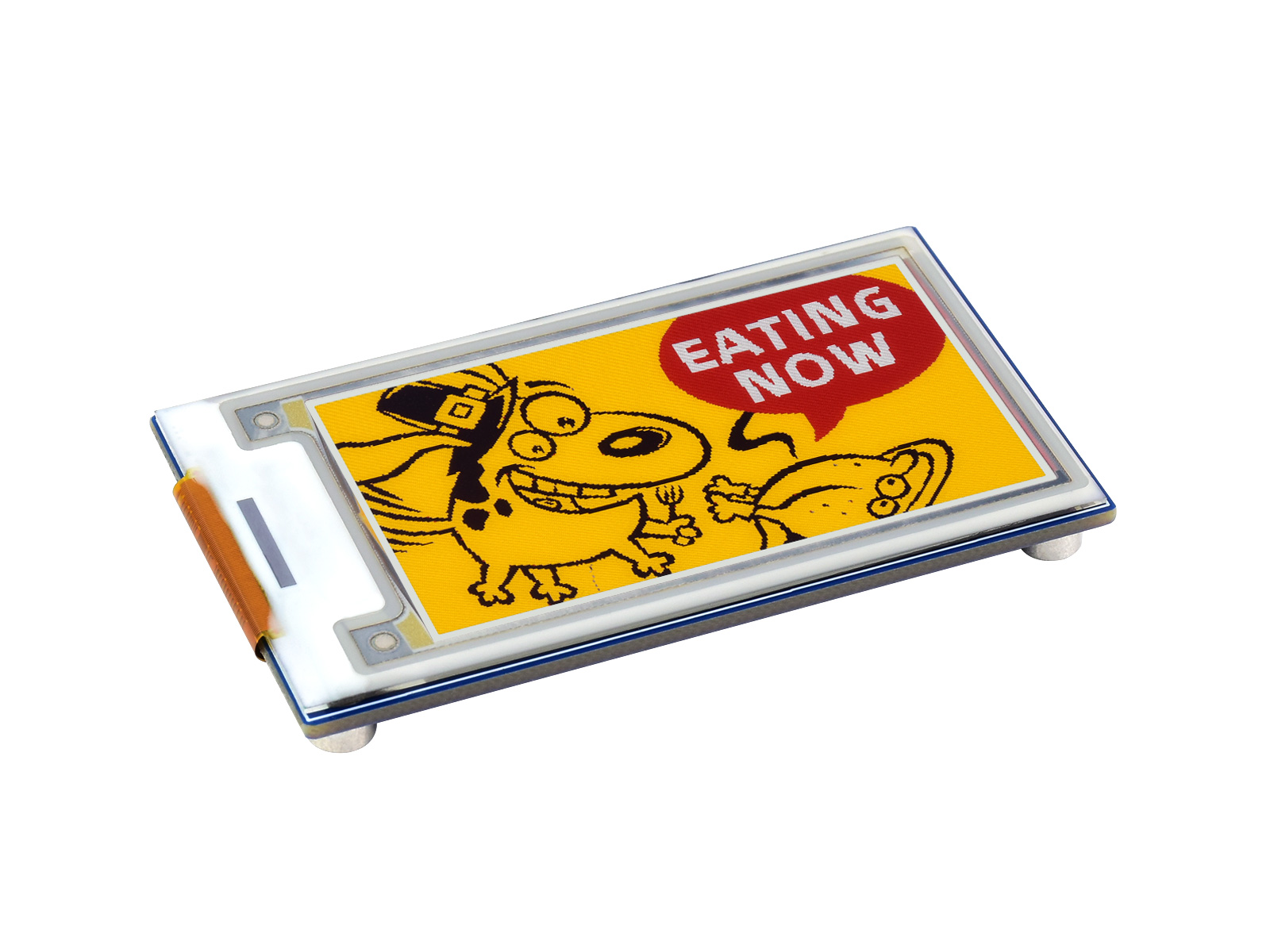

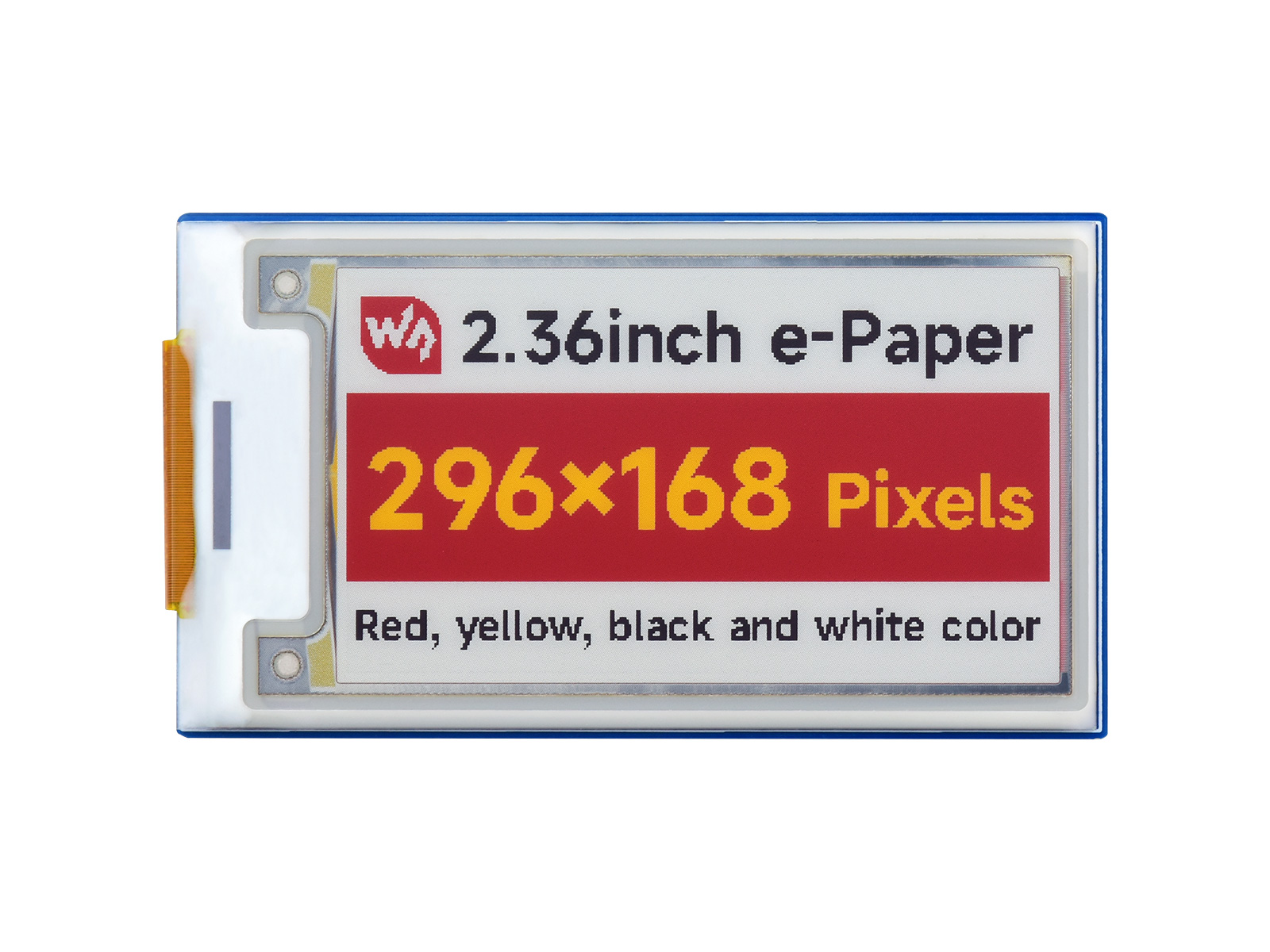

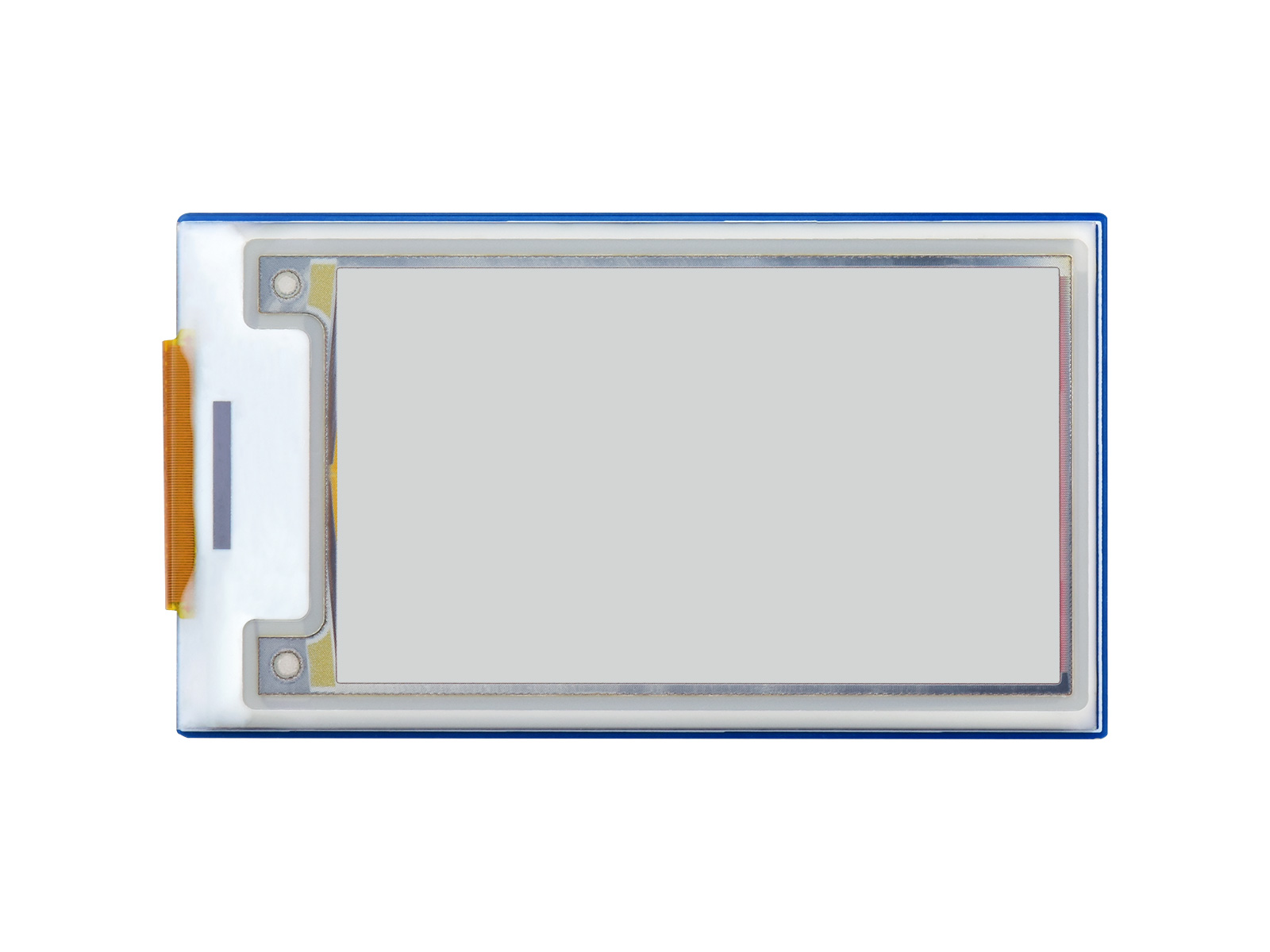

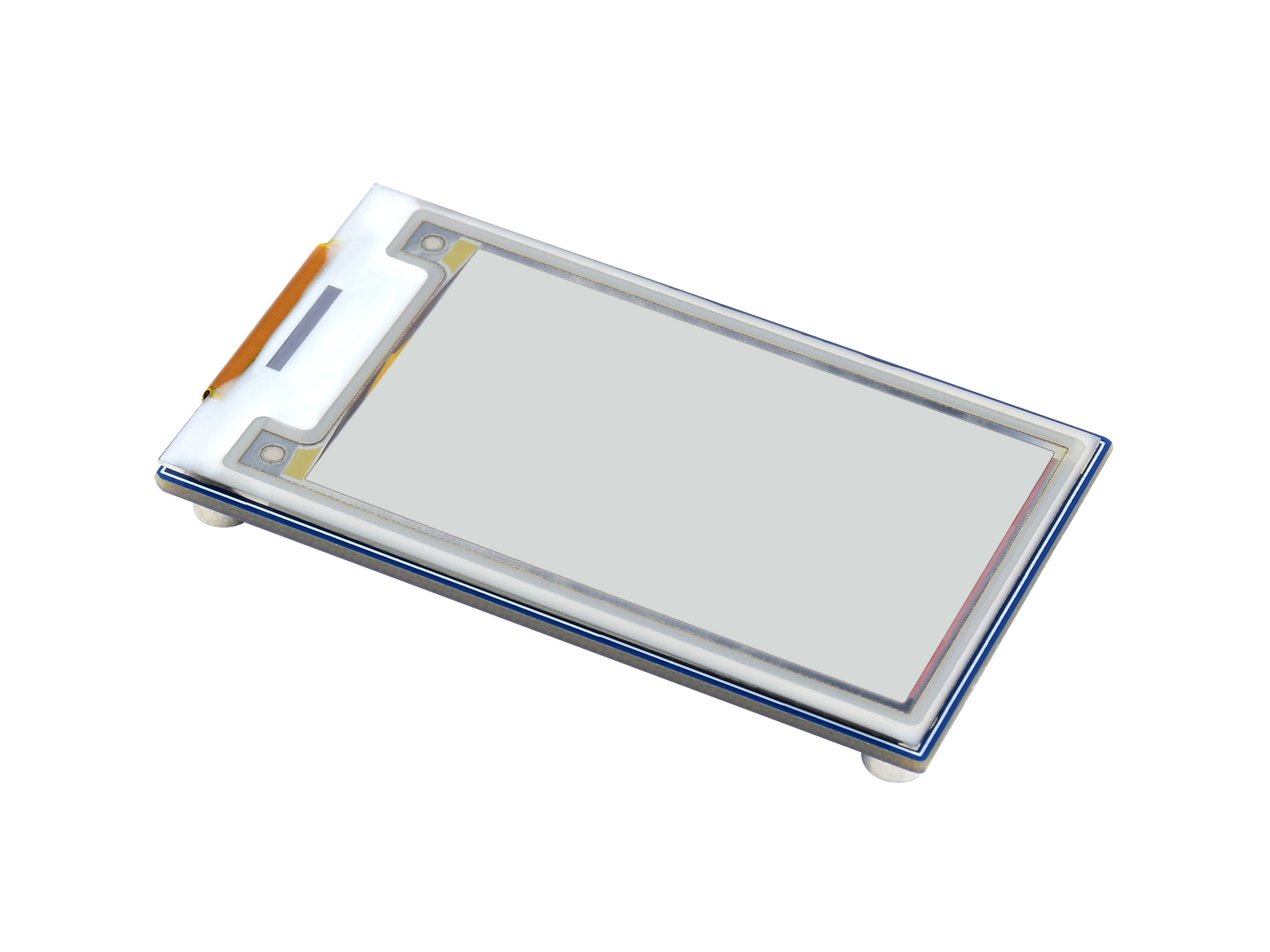

2,36-Zoll-E-Paper-Modul (G), 296 × 168, Rot/Gelb/Schwarz/Weiß

Bildergalerie überspringen
2,36-Zoll-E-Paper-Modul (G), 296 × 168, Rot/Gelb/Schwarz/Weiß
2,36-Zoll-E-Paper-Modul (G), 296 × 168, Rot/Gelb/Schwarz/Weiß
2,36-Zoll-E-Paper-Modul (G), 296 × 168, Rot/Gelb/Schwarz/Weiß
2,36-Zoll-E-Paper-Modul (G), 296 × 168, Rot/Gelb/Schwarz/Weiß
2,36-Zoll-E-Paper-Modul (G), 296 × 168, Rot/Gelb/Schwarz/Weiß
2,36-Zoll-E-Paper-Modul (G), 296 × 168, Rot/Gelb/Schwarz/Weiß
2,36-Zoll-E-Paper-Modul (G), 296 × 168, Rot/Gelb/Schwarz/Weiß
2,36-Zoll-E-Paper-Modul (G), 296 × 168, Rot/Gelb/Schwarz/Weiß

18,08 €*

Preise inkl. MwSt. zzgl. Versandkosten

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer: WSAL23151

Produktinformationen "2,36-Zoll-E-Paper-Modul (G), 296 × 168, Rot/Gelb/Schwarz/Weiß"

2,36-Zoll E-Paper-Modul (G), 296 × 168, Rot/Gelb/Schwarz/Weiß
2,36″ E-Paper-Modul (G)

Niedriger Stromverbrauch, großer Betrachtungswinkel, papierähnlicher Effekt ohne Stromversorgung

Ideal für Preisschilder, Regaletiketten, industrielle Instrumente...

  • GrößeDimension.png2,36″
  • AuflösungResolution.png296×168
  • BetrachtungswinkelViewing_angle.png>170°
  • AnzeigefarbeDisplay-RYBW.pngRot/Gelb/Schwarz/Weiß
  • GraustufenGray-scale-2.png2
KommunikationSPI.pngSPIAnzeigepanele-Paper.pngE-PaperErfahrungPaper.pngPapierähnlichUmgebungBulb.pngUmgebungslicht erforderlichAnzeigetypReflective.pngPassiv reflektierend
Merkmale auf einen Blick
  • Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch bei Stromausfall lange bei
  • Extrem niedriger Stromverbrauch, Strom wird im Grunde nur zum Aktualisieren benötigt
  • SPI-Schnittstelle zur Verbindung mit Controller-Boards wie Raspberry Pi/Jetson Nano/Arduino/STM32 usw.
  • Onboard-Spannungswandler, kompatibel mit 3,3V/5V-Mikrocontrollern
  • Liefert Entwicklungsressourcen und Handbuch (Leiterplattenschema der Treiberplatine, Beispiele für Raspberry Pi/Arduino/STM32)
Spezifikationen
Betriebsspannung3,3V/5VAnzeigefarbeRot/Gelb/Schwarz/Weiß
Schnittstelle3-Draht-SPI, 4-Draht-SPIGraustufen2
Außenabmessungen69,5 × 39,5 mmVollständige Aktualisierungszeit12 s
Anzeigegröße52,096 × 29,568 mmAktualisierungsleistung<57 mW (typ.)
PUNKTABSTAND0,176 × 0,176 mmStandby-Strom<0,01 µA (fast keiner)
AUFLÖSUNG296×168 PixelBetrachtungswinkel>170°
Vorteile von EINK

E-Paper-Displays nutzen die Mikrokapsel-Elektrophorese-Technologie zur Anzeige. Das Prinzip lautet: Geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind, bewegen sich bei Anlegen eines elektrischen Feldes zu den Seiten der Mikrokapsel, wodurch die Mikrokapsel durch Reflexion des Umgebungslichts sichtbar wird, genau wie bei herkömmlichem gedrucktem Papier. E-Paper-Displays zeigen Bilder/Texte klar unter Lampenlicht oder natürlichem Licht, benötigen keine Hintergrundbeleuchtung und verfügen über einen Betrachtungswinkel von fast 180°. Sie werden aufgrund ihres papierähnlichen Effekts normalerweise als E-Reader verwendet.

Onboard-SPI-Steuerungsschnittstelle

Zur Verwendung mit Controller-Boards wie Raspberry Pi/STM32/Arduino

VCCStromversorgung (3,3V / 5V Eingang)
GNDMasse
DINSPI-MOSI-Pin
SCLKSPI-SCK-Pin
CSSPI-Chip-Auswahl, aktiv niedrig
DCDaten/Befehlsauswahl (hoch für Daten, niedrig für Befehle)
RSTExterner Reset, aktiv niedrig
BUSYAusgangspin für den Beschäftigtstatus
Onboard-Spannungswandler

Kompatibel mit 3,3V / 5V-Mikrocontrollern

Anwendungsbeispiele

Geeignet für Preisschilder, Asset-/Geräteschilder, Regaletiketten, Konferenznamensschilder...

Außenabmessungen
2.36inch-e-Paper-Module-G-details-size.jpg2.36inch-e-Paper-Module-G-details-size2.jpg
Ressourcen & Dienste

* Ressourcen für verschiedene Produkte können variieren. Bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Auswahlführer

TeilenummerFarbenGraustufenAuflösungAnzeigegröße (mm)Außenabmessungen (mm)Vollständige Aktualisierungszeit (s)Teilaktualisierung1Pi-Header2FlexibelSchnittstelle
1,02-Zoll E-Paper-ModulSchwarz, Weiß2128×8021,76 × 14,0042,0 × 27,02√SPI
1,54-Zoll E-Paper-ModulSchwarz, Weiß2200×20027,00 × 27,0048,0 × 33,02√SPI
1,54-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß2200×20027,00 × 27,0048,0 × 33,014SPI
1,54-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2200×20027,00 × 27,0048,0 × 33,020SPI
1,64-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2168×16829,568 × 29,56847 × 3812SPI
2,13-Zoll E-Paper HATSchwarz, Weiß2250×12248,55 × 23,7065,0 × 30,22√√SPI
2,13-Zoll E-Paper HAT+Schwarz, Weiß2250×12248,55 × 23,7065,0 × 30,52√√SPI
2,13-Zoll E-Paper HAT (B)Rot, Schwarz, Weiß2250×12248,55 × 23,7065,0 × 30,215√SPI
2,13-Zoll E-Paper HAT (G)Rot, Gelb, Schwarz, Weiß2250×12248,55 × 23,7065,0 × 30,216√SPI
2,13-Zoll Touch E-Paper HATSchwarz, Weiß2250×12248,55 × 23,7069,15 × 38,902√√SPI
2,13-Zoll Touch E-Paper HAT (mit Gehäuse)Schwarz, Weiß2250×12248,55 × 23,7072,20 × 41,902√√SPI
2,15-Zoll E-Paper HAT+ (B)Rot, Schwarz, Weiß2296×16048,10 × 26,0065,0 × 34,023√SPI
2,15-Zoll E-Paper HAT+ (G)Rot, Gelb, Schwarz, Weiß2296×16048,10 × 26,0065,0 × 34,020√SPI
2,36-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2296×16852,096 × 29,56869,5 × 38,512SPI
2,66-Zoll E-Paper-ModulSchwarz, Weiß2296×15230,704 × 60,08837,0 × 83,56√SPI
2,66-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß2296×15230,704 × 60,08837,0 × 83,515SPI
2,66-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2360×18460,05 × 30,6985,0 × 38,526SPI
2,7-Zoll E-Paper HATSchwarz, Weiß4264×17657,29 × 38,1985,0 × 56,06√√SPI
2,7-Zoll E-Paper HAT (B)Rot, Schwarz, Weiß2264×17657,288 × 38,19273,5 × 56,015√SPI
2,9-Zoll E-Paper-ModulSchwarz, Weiß4296×12866,89 × 29,0589,5 × 38,03√SPI
2,9-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß2296×12866,89 × 29,0589,5 × 38,015SPI
2,9-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2296×12866,89 × 29,0589,5 × 38,016SPI
2,9-Zoll Touch E-Paper HATSchwarz, Weiß4296×12866,89 × 29,0589,10 × 42,703√√SPI
3-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2400×16870,4 × 29,56888,5 × 4112SPI
3,5-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2384×18479,68 × 38,1894,00 × 47,5020SPI
3,52-Zoll E-Paper HATSchwarz, Weiß2360×24074,51 × 49,6786,5 × 571,5√SPI
3,52-Zoll E-Paper HAT (B)Rot, Schwarz, Weiß2360×24074,51 × 49,6786,5 × 5716√SPI
3,6-Zoll E-Paper HAT+ (E)E6 Vollfarbe2600×40076,20 × 50,8089,50 × 59,0015√SPI
3,7-Zoll E-Paper HATSchwarz, Weiß4480×28047,32 × 81,1258,0 × 96,53√√SPI
3,7-Zoll E-Paper HAT+ (G)Rot, Gelb, Schwarz, Weiß2416×24081,54 × 47,0496,00 × 57,0020√SPI
3,97-Zoll E-Paper HAT+Schwarz, Weiß4800×48086,40 × 51,8499,50 × 60,003,5√√SPI
3,97-Zoll E-Paper HAT+ (G)Rot, Gelb, Schwarz, Weiß2800×48086,40 × 51,8499,50 × 60,0021√SPI
4-Zoll E-Paper HAT+ (E)E6 Vollfarbe2600×40084,6 × 56,40101,00 × 68,0019√SPI
4,2-Zoll E-Paper-ModulSchwarz, Weiß4400×30084,80 × 63,60103,0 × 78,55√SPI
4,2-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß2400×30084,80 × 63,60103,0 × 78,515SPI
4,2-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2400×30084,80 × 63,60103,0 × 78,521SPI
4,26-Zoll E-Paper HATSchwarz, Weiß4800×48092,80 × 55,68107,0 × 64,04√√SPI
4,3-Zoll E-Paper UART-ModulSchwarz, Weiß4800×60088,00 × 66,00118,0 × 75,01,5UART
4,37-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2512×36890,11 × 64,77101,5 × 81,514SPI
5-Zoll E-Paper HATSchwarz, Weiß2960×552110,59 × 62,65126,38 × 71,191,8√√SPI
5,79-Zoll E-Paper-ModulSchwarz, Weiß4792×272139,00 × 47,74152,50 × 58,503,5√SPI
5,79-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß2792×272139,00 × 47,74152,50 × 58,5024SPI
5,79-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2792×272139,00 × 47,74152,50 × 58,5021SPI
5,83-Zoll E-Paper HATSchwarz, Weiß2648×480119,232 × 88,320125,4 × 99,55√SPI
5,83-Zoll E-Paper HAT (G)Rot, Gelb, Schwarz, Weiß2648×480118,78 × 88,22125,40 × 99,5020√SPI
6-Zoll E-Paper HATSchwarz, Weiß16800×600122,4 × 90,6138,4 × 101,8<1√√USB/SPI/I80
6-Zoll HD E-Paper HATSchwarz, Weiß161448×1072122,4 × 90,6138,4 × 101,8<1√√USB/SPI/I80
7,3-Zoll E-Paper HAT (E)E6 Vollfarbe2800×480160 × 96170,2 × 111,212√SPI
7,3-Zoll E-Paper HAT (F)7-Farbig2800×480160 × 96170,2 × 111,235√SPI
7,5-Zoll E-Paper HATSchwarz, Weiß4800×480163,20 × 97,92170,2 × 111,24√√SPI
7,5-Zoll HD E-Paper HATSchwarz, Weiß2880×528163,24 × 97,94170,2 × 111,25√SPI
7,5-Zoll E-Paper HAT (B)Rot, Schwarz, Weiß2800×480163,20 × 97,92170,2 × 111,226√√SPI
7,5-Zoll E-Paper HAT (H)Rot, Gelb, Schwarz, Weiß2800×480163,20 × 97,92170,20 × 111,2022√SPI
7,8-Zoll E-Paper HATSchwarz, Weiß161872×1404158,18 × 118,64173,8 × 127,6<1√√USB/SPI/I80
9,7-Zoll E-Paper HATSchwarz, Weiß161200×825202,8 × 139,43218,8×156,4<1√√USB/SPI/I80
10,2-Zoll E-Paper HAT (G)Rot, Gelb, Schwarz, Weiß2960 × 640215,52 × 143,68224,00 × 157,0027√SPI
10,3-Zoll E-Paper HATSchwarz, Weiß161872×1404209,66 × 157,25216,7 × 174,4<1√√USB/SPI/I80
10,3-Zoll E-Paper HAT (D)Schwarz, Weiß161872×1404209,66 × 157,25227,7 × 165,8<1√√√USB/SPI/I80
10,85-Zoll E-Paper HAT+Schwarz, Weiß21360 × 480259,76 × 91,68270,56 × 105,923,5√SPI
10,85-Zoll E-Paper HAT+ (G)Rot, Gelb, Schwarz, Weiß21360 × 480259,76 × 91,68270,56 × 105,9221√SPI
12,48-Zoll E-Paper-ModulSchwarz, Weiß21304×984252,98 × 190,90280,0 × 229,5<8√SPI
12,48-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß21304×984252,98 × 190,90280,0 × 229,537√SPI
13,3-Zoll E-Paper HATSchwarz, Weiß161600×1200270,40 × 202,80285,80 × 213,65<1√√USB/SPI/I80
13,3-Zoll E-Paper HAT (B)Rot, Schwarz, Weiß2960×680275,52 × 195,16286,32 × 212,2622√√SPI
13,3-Zoll E-Paper HAT (K)Schwarz, Weiß4960×680275,52 × 195,16286,32 × 212,265√√SPI
13,3-Zoll E-Paper HAT (E)E6 Vollfarbe21600×1200270,40 × 202,80284,70 × 208,8019√SPI
  1. Die Teilaktualisierung dauert in der Regel etwa 0,3 s
  2. Pi-Header: Standard-Raspberry-Pi-40-PIN-GPIO-Erweiterungsheader, unterstützt Raspberry-Pi-Serienboards
Vergleich der E-Paper-Panels

Lieferumfang

  1. 2,36-Zoll E-Paper-Modul (G) x1
  2. MX1.25 20 cm 8-PIN-Kabel x1
