Produktinformationen "2,13-Zoll-Touch-e-Paper-HAT für Raspberry Pi, 250×122, Schwarz/Weiß, SPI"

2,13-Zoll-Touch-e-Paper-E-Ink-Display-HAT für Raspberry Pi, 250×122 Pixel, Schwarz / Weiß, SPI-Schnittstelle
2,13" Touch e-Paper HAT

Unterstützung für Teilaktualisierung, geringer Stromverbrauch, großer Betrachtungswinkel, papierähnlicher Effekt

Ideal für Preisschilder, Regaletiketten, industrielle Instrumente...

  • GrößeDimension.png2,13"
  • AuflösungResolution.png250×122
  • BetrachtungswinkelViewing_angle.png>170°
  • AnzeigefarbeDisplay-BW.pngSchwarz und Weiß
  • GraustufenGray-scale-2.png2
  • Touch-TypCapacitive_touch.pngKapazitiv
  • Touch-PunkteFive_touch.png5-Punkt
  • Touch-AnschlussI2C.pngI2C
  • Touch-PanelTempered_panel.pngGehärtetes Glas
  • KommunikationSPI.pngSPI
  • StromverbrauchBattery.pngUltra-niedrig
  • AnzeigedauerLow_power.pngBleibt ohne Strom erhalten
  • Anzeigepanele-Paper.pngE-Paper
  • ErfahrungPaper.pngPapierähnlich
  • Angenehmes LesenEye-protection.pngAugenschutz, kein Blaulicht
  • UmgebungBulb.pngUmgebungslicht erforderlich
  • AnzeigetypReflective.pngPassiv reflektierend
  • AktualisierungRefresh.pngUnterstützung für Teilaktualisierung
Merkmale auf einen Blick
  • 2,13" kapazitives Touch-e-Paper-Display, 5-Punkt-Touch, 250×122 Pixel
  • Unterstützt Aufwecken durch benutzerdefinierte Gesten
  • Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch bei Stromausfall lange bei
  • Ultra-niedriger Stromverbrauch, im Wesentlichen wird nur Strom für die Aktualisierung benötigt
  • Standard-Raspberry-Pi-40PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Seriengeräte
  • SPI-Schnittstelle, zum Anschluss an Controller-Boards wie Arduino/STM32 usw.
  • Liefert mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi)
Spezifikationen
Betriebsspannung3,3VGraustufen2
Schnittstelle3-Draht-SPI, 4-Draht-SPITeilaktualisierungszeit0,3s
Außenabmessungen69,15 × 38,90mmVollaktualisierungszeit2s
Anzeigegröße48,55 × 23,70mmAktualisierungsleistung26,4mW (typ.)
Pitch0,194 × 0,194mmStandby-Strom<0,01uA (fast keine)
Auflösung250×122 PixelBetrachtungswinkel>170°
AnzeigefarbeSchwarz, WeißTouch-Punkt5 (max.)
Vorteile von EINK

E-Paper-Displays nutzen Mikrokapsel-Elektrophorese-Technologie zur Anzeige. Das Prinzip ist: Geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind, bewegen sich an die Seiten der Mikrokapsel, wenn ein elektrisches Feld angelegt wird, wodurch die Mikrokapsel durch Reflexion von Umgebungslicht sichtbar wird, genau wie bei herkömmlichem gedrucktem Papier. E-Paper-Displays zeigen Bilder/Texte klar unter Lampenlicht oder natürlichem Licht, benötigen keine Hintergrundbeleuchtung und verfügen über einen Betrachtungswinkel von fast bis zu 180°. Sie werden aufgrund ihres papierähnlichen Effekts normalerweise als E-Reader verwendet.

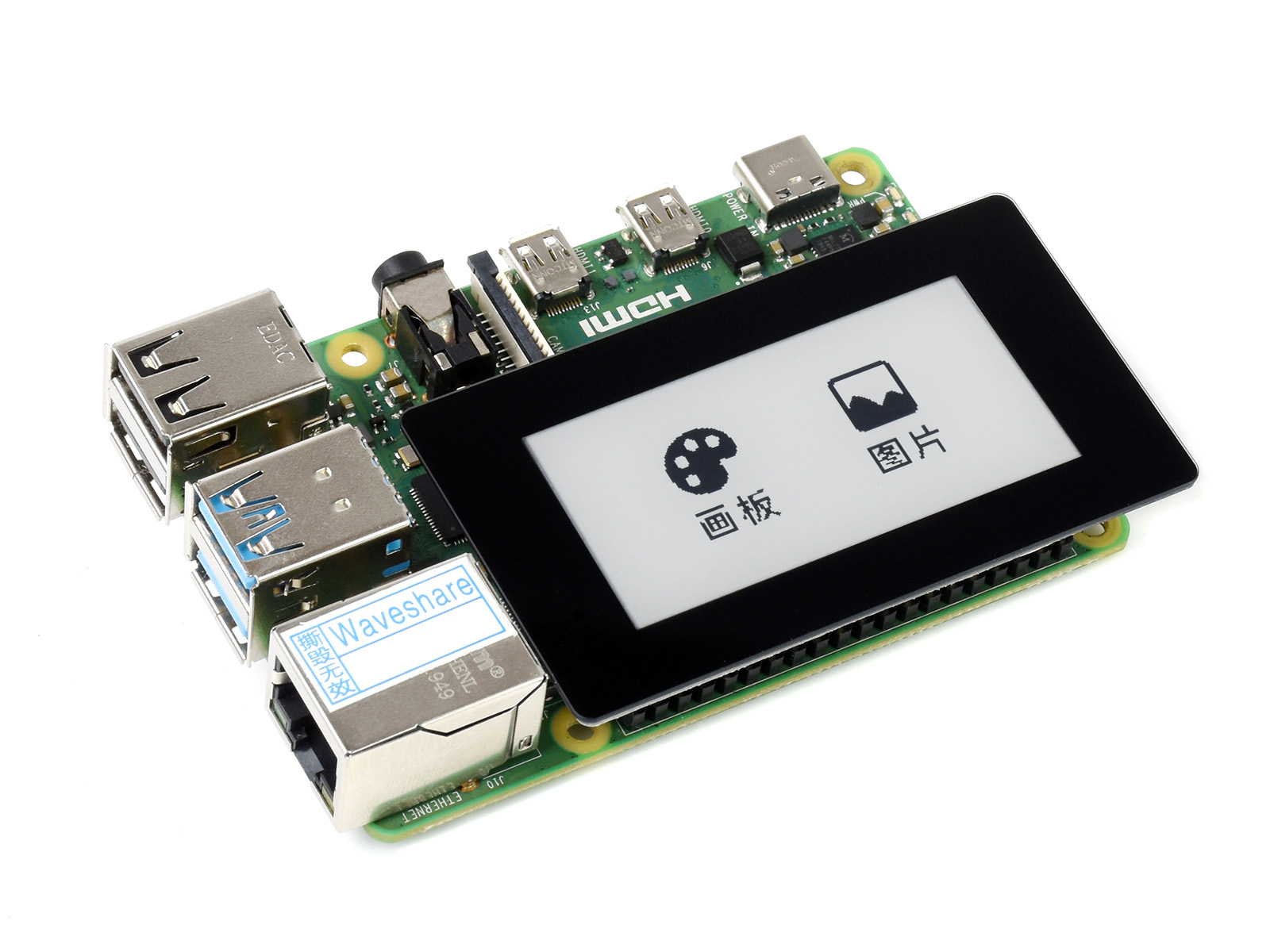

Standard-Raspberry-Pi-40PIN-GPIO-Stecker

kompatibel mit Raspberry-Pi-Seriengeräten

Der Raspberry Pi auf dem Foto ist NICHT enthalten.
Onboard-Steuerungsschnittstelle

I2C für Touch-Panel, SPI für Anzeige

VCC3,3V
GNDGND
DINSPI-MOSI-Pin
CLKSPI-SCK-Pin
CSSPI-Chip-Auswahl, low aktiv
DCDaten-/Befehlsauswahl (high für Daten, low für Befehl)
ERSTExterner Reset, low aktiv
BUSYBusy-Statusausgabe, high aktiv
INTTouch-Controller-Interrupt-Signal
SCLTouch-Controller-I2C-Taktpin
SDATouch-Controller-I2C-Datenpin
TRSTTouch-Controller-Reset, low aktiv
Anwendungsbeispiel
Außenabmessungen
Ressourcen & Dienste

* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Auswahlführer

TeilenummerFarbenGraustufenAuflösungAnzeigegröße (mm)Außenabmessungen (mm)Vollaktualisierungszeit (s)Teilaktualisierung1Pi-Header2FlexibelSchnittstelle
1,02-Zoll-e-Paper-ModulSchwarz, Weiß2128×8021,76 × 14,0042,0 × 27,02√SPI
1,54-Zoll-e-Paper-ModulSchwarz, Weiß2200×20027,00 × 27,0048,0 × 33,02√SPI
1,54-Zoll-e-Paper-Modul (B)Rot, Schwarz, Weiß2200×20027,00 × 27,0048,0 × 33,014SPI
1,54-Zoll-e-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2200×20027,00 × 27,0048,0 × 33,020SPI
1,64-Zoll-e-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2168×16829,568 × 29,56847 × 3812SPI
2,13-Zoll-e-Paper-HATSchwarz, Weiß2250×12248,55 × 23,7065,0 × 30,22√√SPI
2,13-Zoll-e-Paper-HAT+Schwarz, Weiß2250×12248,55 × 23,7065,0 × 30,52√√SPI
2,13-Zoll-e-Paper-HAT (B)Rot, Schwarz, Weiß2250×12248,55 × 23,7065,0 × 30,215√SPI
2,13-Zoll-e-Paper-HAT (G)Rot, Gelb, Schwarz, Weiß2250×12248,55 × 23,7065,0 × 30,216√SPI
2,13-Zoll-Touch-e-Paper-HATSchwarz, Weiß2250×12248,55 × 23,7069,15 × 38,902√√SPI
2,13-Zoll-Touch-e-Paper-HAT (mit Gehäuse)Schwarz, Weiß2250×12248,55 × 23,7072,20 × 41,902√√SPI
2,15-Zoll-e-Paper-HAT+ (B)Rot, Schwarz, Weiß2296×16048,10 × 26,0065,0 × 34,023√SPI
2,15-Zoll-e-Paper-HAT+ (G)Rot, Gelb, Schwarz, Weiß2296×16048,10 × 26,0065,0 × 34,020√SPI
2,36-Zoll-e-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2296×16852,096 × 29,56869,5 × 38,512SPI
2,66-Zoll-e-Paper-ModulSchwarz, Weiß2296×15230,704 × 60,08837,0 × 83,56√SPI
2,66-Zoll-e-Paper-Modul (B)Rot, Schwarz, Weiß2296×15230,704 × 60,08837,0 × 83,515SPI
2,66-Zoll-e-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2360×18460,05 × 30,6985,0 × 38,526SPI
2,7-Zoll-e-Paper-HATSchwarz, Weiß4264×17657,29 × 38,1985,0 × 56,06√√SPI
2,7-Zoll-e-Paper-HAT (B)Rot, Schwarz, Weiß2264×17657,288 × 38,19273,5 × 56,015√SPI
2,9-Zoll-e-Paper-ModulSchwarz, Weiß4296×12866,89 × 29,0589,5 × 38,03√SPI
2,9-Zoll-e-Paper-Modul (B)Rot, Schwarz, Weiß2296×12866,89 × 29,0589,5 × 38,015SPI
2,9-Zoll-e-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2296×12866,89 × 29,0589,5 × 38,016SPI
2,9-Zoll-Touch-e-Paper-HATSchwarz, Weiß4296×12866,89 × 29,0589,10 × 42,703√√SPI
3-Zoll-e-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2400×16870,4 × 29,56888,5 × 4112SPI
3,5-Zoll-e-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2384×18479,68 × 38,1894,00 × 47,5020SPI
3,52-Zoll-e-Paper-HATSchwarz, Weiß2360×24074,51 × 49,6786,5 × 571,5√SPI
3,52-Zoll-e-Paper-HAT (B)Rot, Schwarz, Weiß2360×24074,51 × 49,6786,5 × 5716√SPI
3,6-Zoll-e-Paper-HAT+ (E)E6 Vollfarbe2600×40076,20 × 50,8089,50 × 59,0015√SPI
3,7-Zoll-e-Paper-HATSchwarz, Weiß4480×28047,32 × 81,1258,0 × 96,53√√SPI
3,7-Zoll-e-Paper-HAT+ (G)Rot, Gelb, Schwarz, Weiß2416×24081,54 × 47,0496,00 × 57,0020√SPI
3,97-Zoll-e-Paper-HAT+Schwarz, Weiß4800×48086,40 × 51,8499,50 × 60,003,5√√SPI
3,97-Zoll-e-Paper-HAT+ (G)Rot, Gelb, Schwarz, Weiß2800×48086,40 × 51,8499,50 × 60,0021√SPI
4-Zoll-e-Paper-HAT+ (E)E6 Vollfarbe2600×40084,6 × 56,40101,00 × 68,0019√SPI
4,2-Zoll-e-Paper-ModulSchwarz, Weiß4400×30084,80 × 63,60103,0 × 78,55√SPI
4,2-Zoll-e-Paper-Modul (B)Rot, Schwarz, Weiß2400×30084,80 × 63,60103,0 × 78,515SPI
4,2-Zoll-e-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2400×30084,80 × 63,60103,0 × 78,521SPI
4,26-Zoll-e-Paper-HATSchwarz, Weiß4800×48092,80 × 55,68107,0 × 64,04√√SPI
4,3-Zoll-e-Paper-UART-ModulSchwarz, Weiß4800×60088,00 × 66,00118,0 × 75,01,5UART
4,37-Zoll-e-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2512×36890,11 × 64,77101,5 × 81,514SPI
5-Zoll-e-Paper-HATSchwarz, Weiß2960×552110,59 × 62,65126,38 × 71,191,8√√SPI
5,79-Zoll-e-Paper-ModulSchwarz, Weiß4792×272139,00 × 47,74152,50 × 58,503,5√SPI
5,79-Zoll-e-Paper-Modul (B)Rot, Schwarz, Weiß2792×272139,00 × 47,74152,50 × 58,5024SPI
5,79-Zoll-e-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2792×272139,00 × 47,74152,50 × 58,5021SPI
5,83-Zoll-e-Paper-HATSchwarz, Weiß2648×480119,232 × 88,320125,4 × 99,55√SPI
5,83-Zoll-e-Paper-HAT (G)Rot, Gelb, Schwarz, Weiß2648×480118,78 × 88,22125,40 × 99,5020√SPI
6-Zoll-e-Paper-HATSchwarz, Weiß16800×600122,4 × 90,6138,4 × 101,8<1√√USB/SPI/I80
6-Zoll-HD-e-Paper-HATSchwarz, Weiß161448×1072122,4 × 90,6138,4 × 101,8<1√√USB/SPI/I80
7,3-Zoll-e-Paper-HAT (E)E6 Vollfarbe2800×480160 × 96170,2 × 111,212√SPI
7,3-Zoll-e-Paper-HAT (F)7-Farbig2800×480160 × 96170,2 × 111,235√SPI
7,5-Zoll-e-Paper-HATSchwarz, Weiß4800×480163,20 × 97,92170,2 × 111,24√√SPI
7,5-Zoll-HD-e-Paper-HATSchwarz, Weiß2880×528163,24 × 97,94170,2 × 111,25√SPI
7,5-Zoll-e-Paper-HAT (B)Rot, Schwarz, Weiß2800×480163,20 × 97,92170,2 × 111,226√√SPI
7,5-Zoll-e-Paper-HAT (H)Rot, Gelb, Schwarz, Weiß2800×480163,20 × 97,92170,20 × 111,2022√SPI
7,8-Zoll-e-Paper-HATSchwarz, Weiß161872×1404158,18 × 118,64173,8 × 127,6<1√√USB/SPI/I80
9,7-Zoll-e-Paper-HATSchwarz, Weiß161200×825202,8 × 139,43218,8×156,4<1√√USB/SPI/I80
10,2-Zoll-e-Paper-HAT (G)Rot, Gelb, Schwarz, Weiß2960 × 640215,52 × 143,68224,00 × 157,0027√SPI
10,3-Zoll-e-Paper-HATSchwarz, Weiß161872×1404209,66 × 157,25216,7 × 174,4<1√√USB/SPI/I80
10,3-Zoll-e-Paper-HAT (D)Schwarz, Weiß161872×1404209,66 × 157,25227,7 × 165,8<1√√√USB/SPI/I80
10,85-Zoll-e-Paper-HAT+Schwarz, Weiß21360 × 480259,76 × 91,68270,56 × 105,923,5√SPI
10,85-Zoll-e-Paper-HAT+ (G)Rot, Gelb, Schwarz, Weiß21360 × 480259,76 × 91,68270,56 × 105,9221√SPI
12,48-Zoll-e-Paper-ModulSchwarz, Weiß21304×984252,98 × 190,90280,0 × 229,5<8√SPI
12,48-Zoll-e-Paper-Modul (B)Rot, Schwarz, Weiß21304×984252,98 × 190,90280,0 × 229,537√SPI
13,3-Zoll-e-Paper-HATSchwarz, Weiß161600×1200270,40 × 202,80285,80 × 213,65<1√√USB/SPI/I80
13,3-Zoll-e-Paper-HAT (B)Rot, Schwarz, Weiß2960×680275,52 × 195,16286,32 × 212,2622√√SPI
13,3-Zoll-e-Paper-HAT (K)Schwarz, Weiß4960×680275,52 × 195,16286,32 × 212,265√√SPI
13,3-Zoll-e-Paper-HAT (E)E6 Vollfarbe21600×1200270,40 × 202,80284,70 × 208,8019√SPI
  1. Die Teilaktualisierung dauert in der Regel etwa 0,3s
  2. Pi-Header: Standard-Raspberry-Pi-40PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Seriengeräte
Vergleich der E-Paper-Panels

Lieferumfang

  1. 2,13-Zoll-e-Paper-HAT x1
