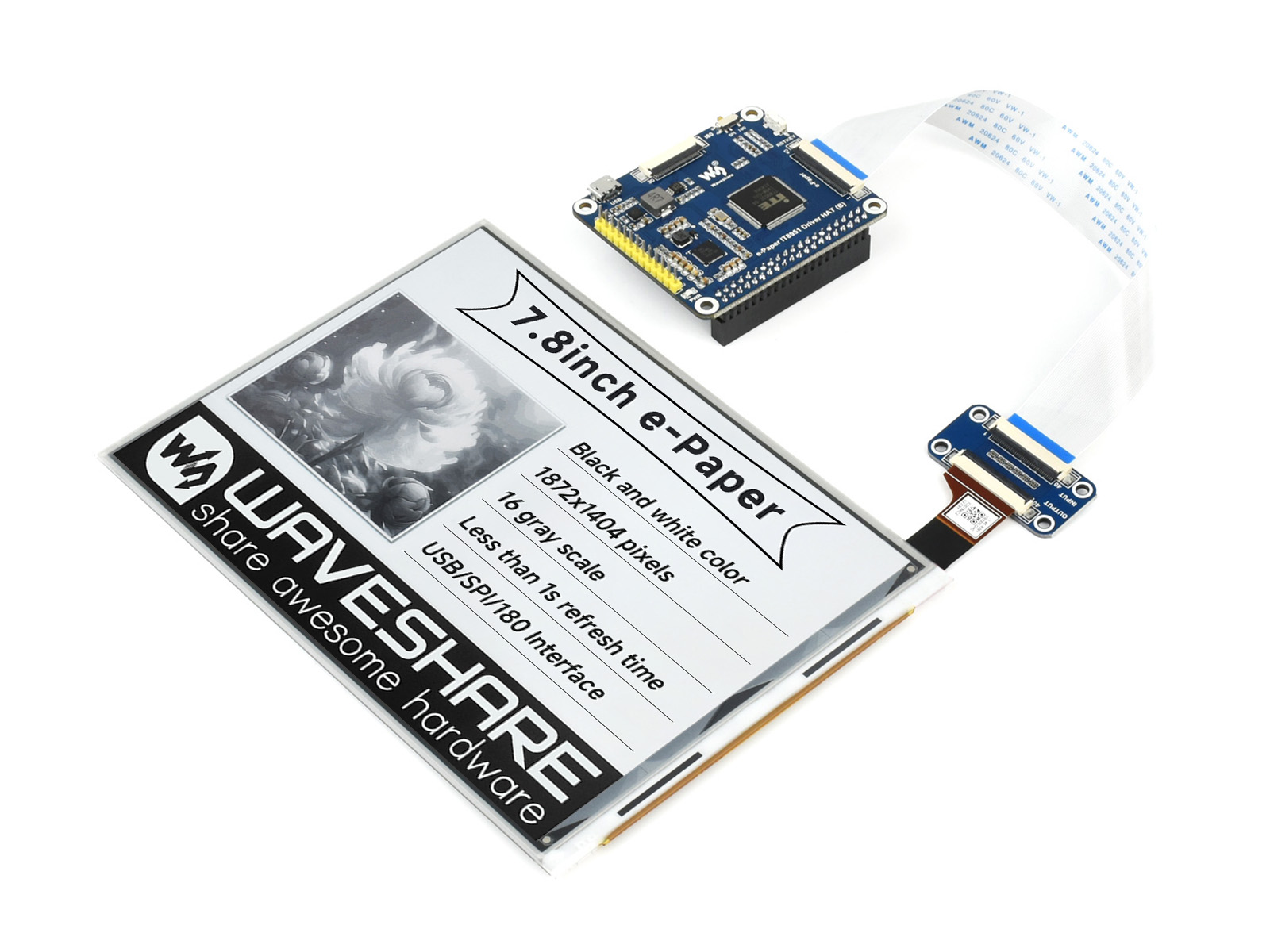

1872×1404, 7,8-Zoll E-Ink-Display-HAT für Raspberry Pi

174,92 €*

Preise inkl. MwSt. zzgl. Versandkosten

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Produktnummer: WSAL16766

Produktinformationen "1872×1404, 7,8-Zoll E-Ink-Display-HAT für Raspberry Pi"

1872×1404, 7,8-Zoll E-Ink-Display-HAT für Raspberry Pi, IT8951-Controller, USB/SPI/I80-Schnittstelle

Übersicht

Dies ist ein E-Ink-Display-HAT für Raspberry Pi, 7,8 Zoll, 1872×1404 Auflösung, mit eingebettetem Controller IT8951, Kommunikation über USB/SPI/I80-Schnittstelle, unterstützt Teilaktualisierung.

Aufgrund der Vorteile wie geringer Stromverbrauch, breiter Betrachtungswinkel, klare Anzeige ohne Stromversorgung ist es eine ideale Wahl für Anwendungen wie E-Book-Reader, E-Ink-Display, industrielle Instrumente und so weiter.

Eigenschaften

Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch bei Stromausfall lange bei
Geringer Stromverbrauch, im Grunde wird Strom nur für die Aktualisierung benötigt
Standard-Raspberry-Pi-40PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Serienboards
USB/SPI/I80-Schnittstelle, zum Anschluss an Host-Boards wie Raspberry Pi/Nucleo usw.
Liefert mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/STM32)

Spezifikationen

Betriebsspannung: 5V
Schnittstelle: USB/SPI/I80
Außenmaß: 173,8mm × 127,6mm × 0,78mm
Anzeigegröße: 158,184mm × 118,638mm
Pitch: 0,0845mm × 0,0845mm
Auflösung: 1872 × 1404
Anzeigefarbe: Schwarz, Weiß
Graustufen: 2-16 (1-4 Bit)
Vollaktualisierungszeit: 450ms
Gesamtaktualisierungsleistung: 1,2W (typ.)
Gesamtstandby-Leistung: 0,1W (typ.)
Betrachtungswinkel: >170°

SPI-Pinbelegung

SYMBOL	BESCHREIBUNG
5V	Stromeingang
GND	Masse
MISO	SPI MISO-Pin
MOSI	SPI MOSI-Pin
SCK	SPI SCK-Pin
CS	SPI Chip-Auswahl, aktiv niedrig
RST	Externer Reset, aktiv niedrig
HRDY	Busy-Statusausgabe, aktiv niedrig

e-Paper IT8951 Driver HAT (B) Abmessungen

Entwicklungsressourcen

Wiki : www.waveshare.com/wiki/7.8inch_e-Paper_HAT

Auswahlführer

Teilenummer	Farben	Graustufen	Auflösung	Anzeigegröße (mm)	Außenmaß (mm)	Vollaktualisierungszeit (s)	Teilaktualisierung¹	Pi-Header²	Flexibel	Schnittstelle
1.02inch E-Paper-Modul	Schwarz, Weiß	2	128×80	21,76 × 14,00	42,0 × 27,0	2	√			SPI
1.54inch E-Paper-Modul	Schwarz, Weiß	2	200×200	27,00 × 27,00	48,0 × 33,0	2	√			SPI
1.54inch E-Paper-Modul (B)	Rot, Schwarz, Weiß	2	200×200	27,00 × 27,00	48,0 × 33,0	14				SPI
1.54inch E-Paper-Modul (G)	Rot, Gelb, Schwarz, Weiß	2	200×200	27,00 × 27,00	48,0 × 33,0	20				SPI
1.64inch E-Paper-Modul (G)	Rot, Gelb, Schwarz, Weiß	2	168×168	29,568 × 29,568	47 × 38	12				SPI
2.13inch E-Paper HAT	Schwarz, Weiß	2	250×122	48,55 × 23,70	65,0 × 30,2	2	√	√		SPI
2.13inch E-Paper HAT+	Schwarz, Weiß	2	250×122	48,55 × 23,70	65,0 × 30,5	2	√	√		SPI
2.13inch E-Paper HAT (B)	Rot, Schwarz, Weiß	2	250×122	48,55 × 23,70	65,0 × 30,2	15		√		SPI
2.13inch E-Paper HAT (G)	Rot, Gelb, Schwarz, Weiß	2	250×122	48,55 × 23,70	65,0 × 30,2	16		√		SPI
2.13inch Touch E-Paper HAT	Schwarz, Weiß	2	250×122	48,55 × 23,70	69,15 × 38,90	2	√	√		SPI
2.13inch Touch E-Paper HAT (mit Gehäuse)	Schwarz, Weiß	2	250×122	48,55 × 23,70	72,20 × 41,90	2	√	√		SPI
2.15inch E-Paper HAT+ (B)	Rot, Schwarz, Weiß	2	296×160	48,10 × 26,00	65,0 × 34,0	23		√		SPI
2.15inch E-Paper HAT+ (G)	Rot, Gelb, Schwarz, Weiß	2	296×160	48,10 × 26,00	65,0 × 34,0	20		√		SPI
2.36inch E-Paper-Modul (G)	Rot, Gelb, Schwarz, Weiß	2	296×168	52,096 × 29,568	69,5 × 38,5	12				SPI
2.66inch E-Paper-Modul	Schwarz, Weiß	2	296×152	30,704 × 60,088	37,0 × 83,5	6	√			SPI
2.66inch E-Paper-Modul (B)	Rot, Schwarz, Weiß	2	296×152	30,704 × 60,088	37,0 × 83,5	15				SPI
2.66inch E-Paper-Modul (G)	Rot, Gelb, Schwarz, Weiß	2	360×184	60,05 × 30,69	85,0 × 38,5	26				SPI
2.7inch E-Paper HAT	Schwarz, Weiß	4	264×176	57,29 × 38,19	85,0 × 56,0	6	√	√		SPI
2.7inch E-Paper HAT (B)	Rot, Schwarz, Weiß	2	264×176	57,288 × 38,192	73,5 × 56,0	15		√		SPI
2.9inch E-Paper-Modul	Schwarz, Weiß	4	296×128	66,89 × 29,05	89,5 × 38,0	3	√			SPI
2.9inch E-Paper-Modul (B)	Rot, Schwarz, Weiß	2	296×128	66,89 × 29,05	89,5 × 38,0	15				SPI
2.9inch E-Paper-Modul (G)	Rot, Gelb, Schwarz, Weiß	2	296×128	66,89 × 29,05	89,5 × 38,0	16				SPI
2.9inch Touch E-Paper HAT	Schwarz, Weiß	4	296×128	66,89 × 29,05	89,10 × 42,70	3	√	√		SPI
3inch E-Paper-Modul (G)	Rot, Gelb, Schwarz, Weiß	2	400×168	70,4 × 29,568	88,5 × 41	12				SPI
3.5inch E-Paper-Modul (G)	Rot, Gelb, Schwarz, Weiß	2	384×184	79,68 × 38,18	94,00 × 47,50	20				SPI
3.52inch E-Paper HAT	Schwarz, Weiß	2	360×240	74,51 × 49,67	86,5 × 57	1,5		√		SPI
3.52inch E-Paper HAT (B)	Rot, Schwarz, Weiß	2	360×240	74,51 × 49,67	86,5 × 57	16		√		SPI
3.6inch E-Paper HAT+ (E)	E6 Vollfarbe	2	600×400	76,20 × 50,80	89,50 × 59,00	15		√		SPI
3.7inch E-Paper HAT	Schwarz, Weiß	4	480×280	47,32 × 81,12	58,0 × 96,5	3	√	√		SPI
3.7inch E-Paper HAT+ (G)	Rot, Gelb, Schwarz, Weiß	2	416×240	81,54 × 47,04	96,00 × 57,00	20		√		SPI
3.97inch E-Paper HAT+	Schwarz, Weiß	4	800×480	86,40 × 51,84	99,50 × 60,00	3,5	√	√		SPI
3.97inch E-Paper HAT+ (G)	Rot, Gelb, Schwarz, Weiß	2	800×480	86,40 × 51,84	99,50 × 60,00	21		√		SPI
4inch E-Paper HAT+ (E)	E6 Vollfarbe	2	600×400	84,6 × 56,40	101,00 × 68,00	19		√		SPI
4.2inch E-Paper-Modul	Schwarz, Weiß	4	400×300	84,80 × 63,60	103,0 × 78,5	5	√			SPI
4.2inch E-Paper-Modul (B)	Rot, Schwarz, Weiß	2	400×300	84,80 × 63,60	103,0 × 78,5	15				SPI
4.2inch E-Paper-Modul (G)	Rot, Gelb, Schwarz, Weiß	2	400×300	84,80 × 63,60	103,0 × 78,5	21				SPI
4.26inch E-Paper HAT	Schwarz, Weiß	4	800×480	92,80 × 55,68	107,0 × 64,0	4	√	√		SPI
4.3inch E-Paper UART-Modul	Schwarz, Weiß	4	800×600	88,00 × 66,00	118,0 × 75,0	1,5				UART
4.37inch E-Paper-Modul (G)	Rot, Gelb, Schwarz, Weiß	2	512×368	90,11 × 64,77	101,5 × 81,5	14				SPI
5inch E-Paper HAT	Schwarz, Weiß	2	960×552	110,59 × 62,65	126,38 × 71,19	1,8	√	√		SPI
5.79inch E-Paper-Modul	Schwarz, Weiß	4	792×272	139,00 × 47,74	152,50 × 58,50	3,5	√			SPI
5.79inch E-Paper-Modul (B)	Rot, Schwarz, Weiß	2	792×272	139,00 × 47,74	152,50 × 58,50	24				SPI
5.79inch E-Paper-Modul (G)	Rot, Gelb, Schwarz, Weiß	2	792×272	139,00 × 47,74	152,50 × 58,50	21				SPI
5.83inch E-Paper HAT	Schwarz, Weiß	2	648×480	119,232 × 88,320	125,4 × 99,5	5		√		SPI
5.83inch E-Paper HAT (G)	Rot, Gelb, Schwarz, Weiß	2	648×480	118,78 × 88,22	125,40 × 99,50	20		√		SPI
6inch E-Paper HAT	Schwarz, Weiß	16	800×600	122,4 × 90,6	138,4 × 101,8	<1	√	√		USB/SPI/ I80
6inch HD E-Paper HAT	Schwarz, Weiß	16	1448×1072	122,4 × 90,6	138,4 × 101,8	<1	√	√		USB/SPI/ I80
7.3inch E-Paper HAT (E)	E6 Vollfarbe	2	800×480	160 × 96	170,2 × 111,2	12		√		SPI
7.3inch E-Paper HAT (F)	7-Farbig	2	800×480	160 × 96	170,2 × 111,2	35		√		SPI
7.5inch E-Paper HAT	Schwarz, Weiß	4	800×480	163,20 × 97,92	170,2 × 111,2	4	√	√		SPI
7.5inch HD E-Paper HAT	Schwarz, Weiß	2	880×528	163,24 × 97,94	170,2 × 111,2	5		√		SPI
7.5inch E-Paper HAT (B)	Rot, Schwarz, Weiß	2	800×480	163,20 × 97,92	170,2 × 111,2	26	√	√		SPI
7.5inch E-Paper HAT (H)	Rot, Gelb, Schwarz, Weiß	2	800×480	163,20 × 97,92	170,20 × 111,20	22		√		SPI
7.8inch E-Paper HAT	Schwarz, Weiß	16	1872×1404	158,18 × 118,64	173,8 × 127,6	<1	√	√		USB/SPI/ I80
9.7inch E-Paper HAT	Schwarz, Weiß	16	1200×825	202,8 × 139,43	218,8×156,4	<1	√	√		USB/SPI/ I80
10.2inch E-Paper HAT (G)	Rot, Gelb, Schwarz, Weiß	2	960 × 640	215,52 × 143,68	224,00 × 157,00	27		√		SPI
10.3inch E-Paper HAT	Schwarz, Weiß	16	1872×1404	209,66 × 157,25	216,7 × 174,4	<1	√	√		USB/SPI/ I80
10.3inch E-Paper HAT (D)	Schwarz, Weiß	16	1872×1404	209,66 × 157,25	227,7 × 165,8	<1	√	√	√	USB/SPI/ I80
10.85inch E-Paper HAT+	Schwarz, Weiß	2	1360 × 480	259,76 × 91,68	270,56 × 105,92	3,5		√		SPI
10.85inch E-Paper HAT+ (G)	Rot, Gelb, Schwarz, Weiß	2	1360 × 480	259,76 × 91,68	270,56 × 105,92	21		√		SPI
12.48inch E-Paper-Modul	Schwarz, Weiß	2	1304×984	252,98 × 190,90	280,0 × 229,5	<8		√		SPI
12.48inch E-Paper-Modul (B)	Rot, Schwarz, Weiß	2	1304×984	252,98 × 190,90	280,0 × 229,5	37		√		SPI
13.3inch E-Paper HAT	Schwarz, Weiß	16	1600×1200	270,40 × 202,80	285,80 × 213,65	<1	√	√		USB/SPI/ I80
13.3inch E-Paper HAT (B)	Rot, Schwarz, Weiß	2	960×680	275,52 × 195,16	286,32 × 212,26	22	√	√		SPI
13.3inch E-Paper HAT (K)	Schwarz, Weiß	4	960×680	275,52 × 195,16	286,32 × 212,26	5	√	√		SPI
13.3inch E-Paper HAT (E)	E6 Vollfarbe	2	1600×1200	270,40 × 202,80	284,70 × 208,80	19		√		SPI

Die Teilaktualisierung dauert in der Regel etwa 0,3s
Pi-Header: Standard-Raspberry-Pi-40PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Serienboards

Lieferumfang

Tatsächliches Gewicht: 0,191 kg

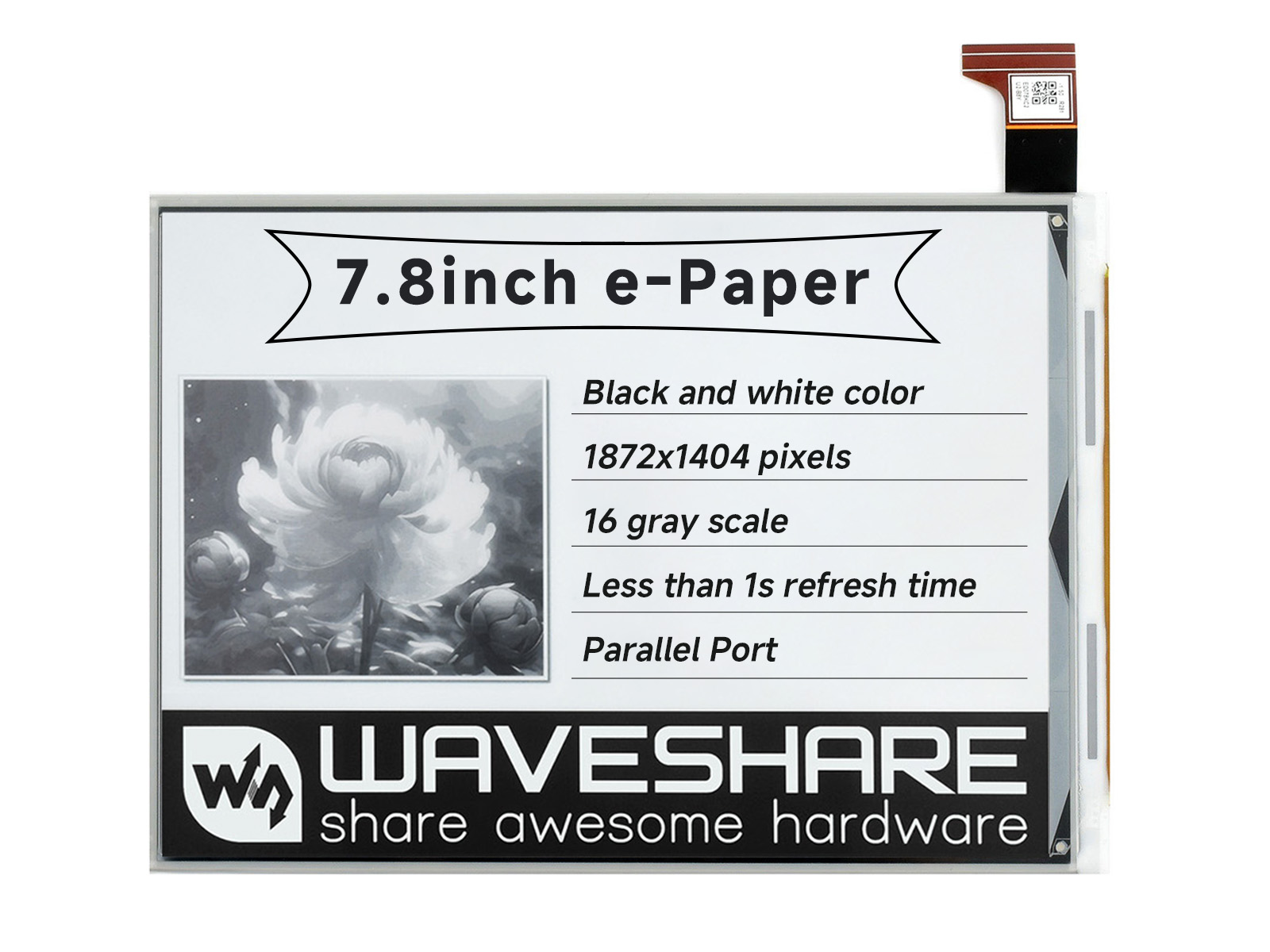

7.8inch E-Paper x1

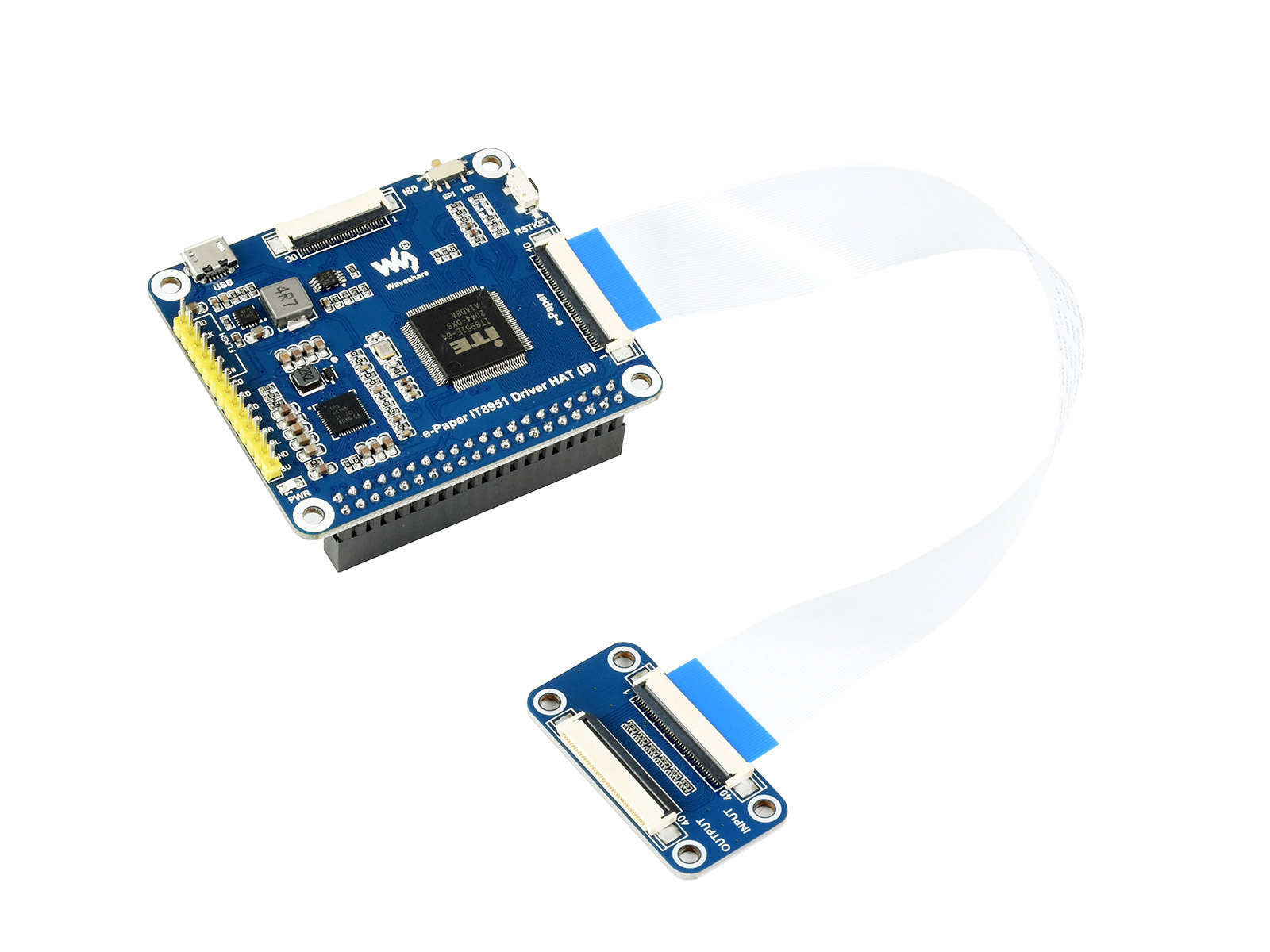

e-Paper IT8951 Driver HAT (B) x1
7.8inch E-Paper Adapter x1
40PIN FFC (Kontakt auf derselben Seite) x1
USB Typ A Stecker zu Micro B Stecker Kabel x1
PH2.0 20cm 8Pin x1
RPi Schraubenpaket (2 Stk.) x1
