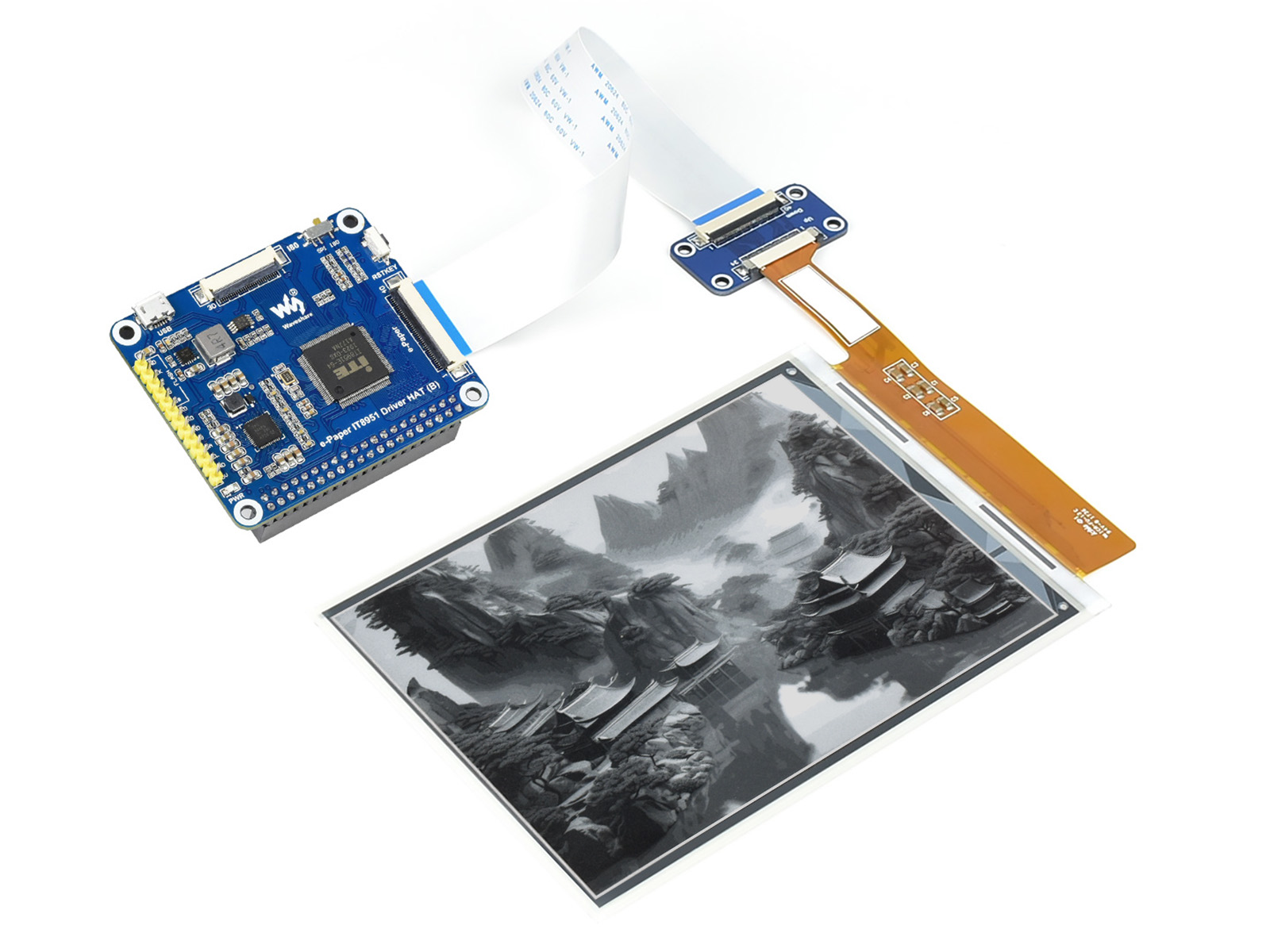

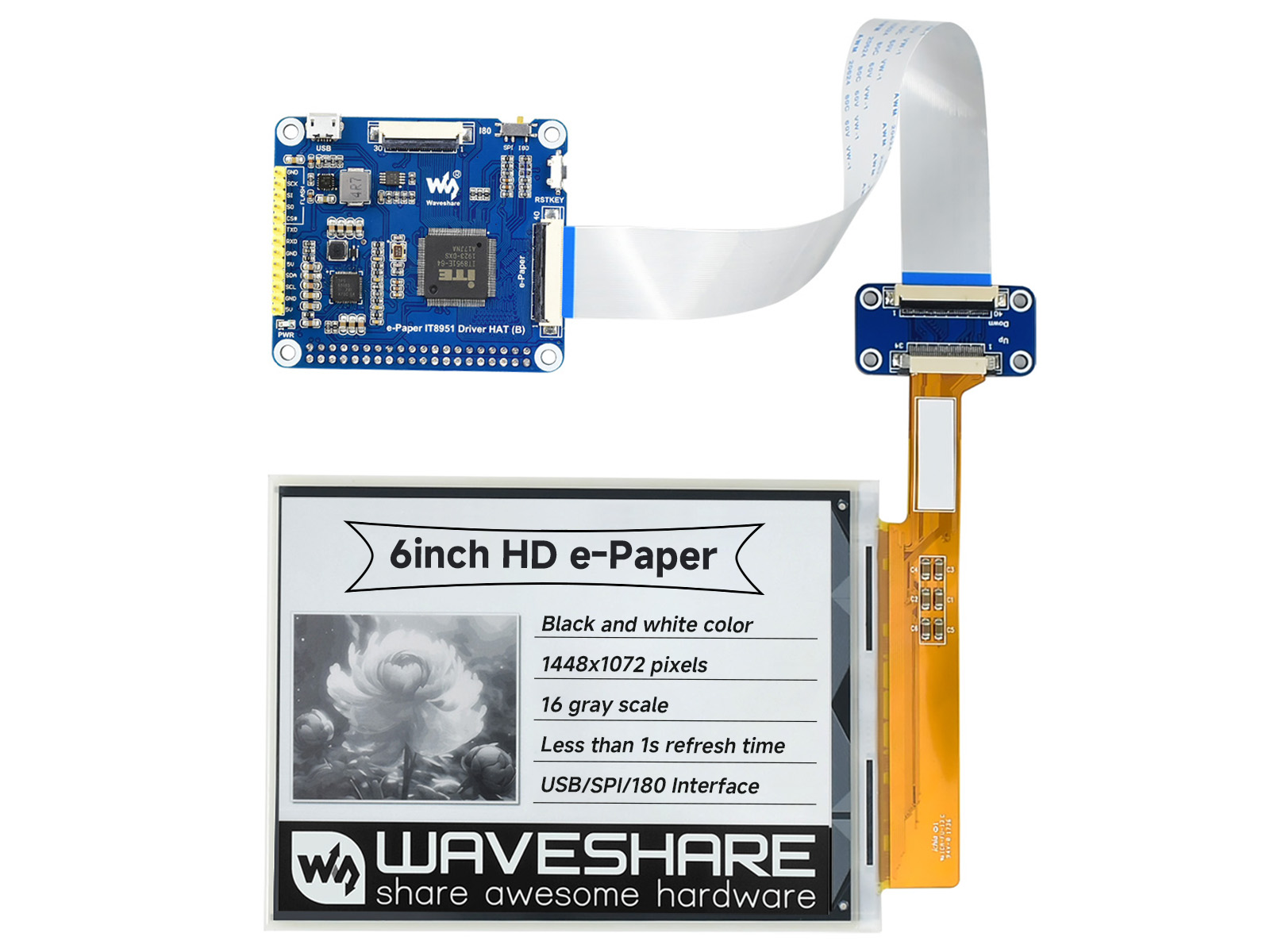

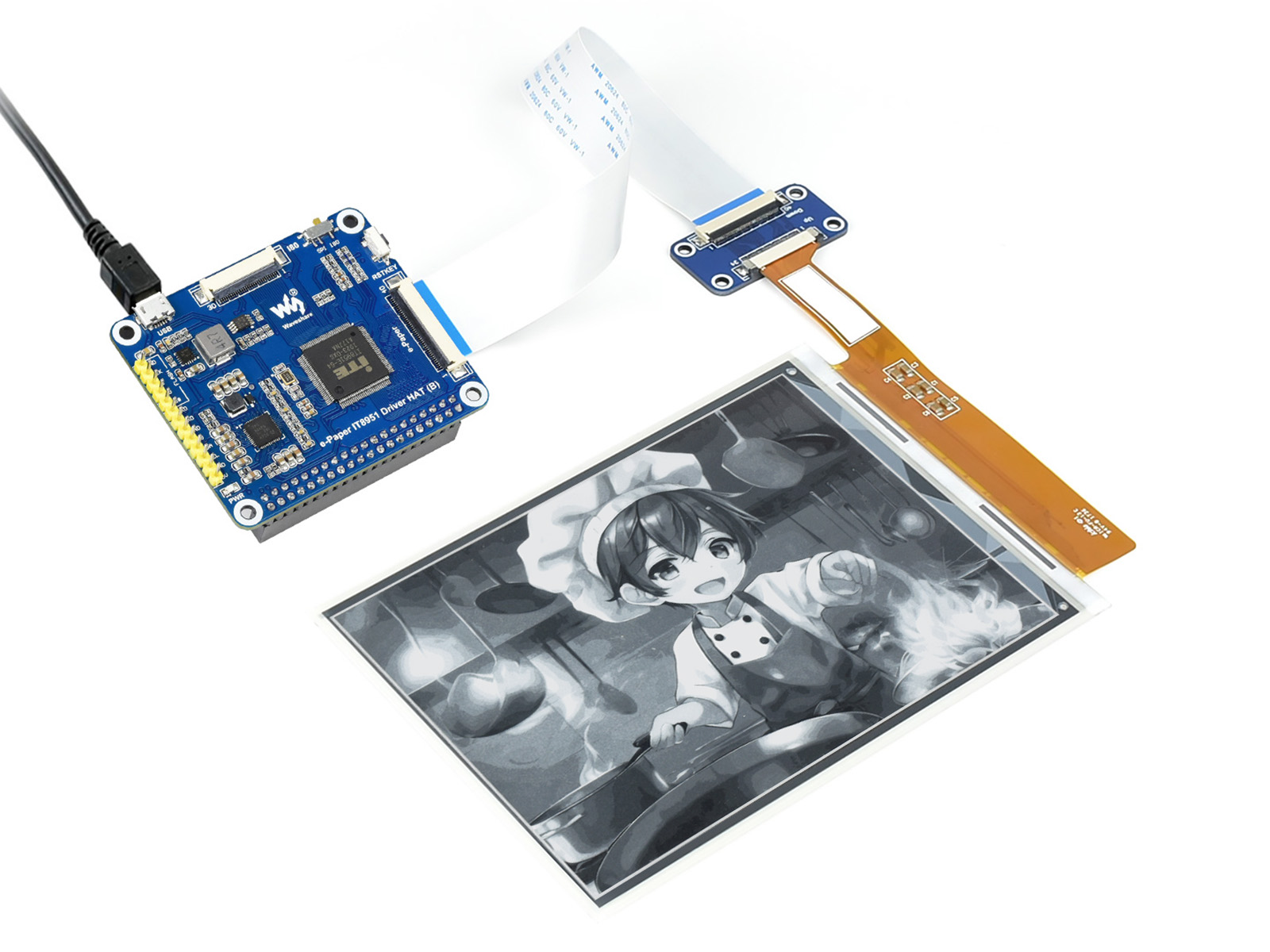

1448×1072 hochauflösendes 6-Zoll-E-Ink-Display-HAT für Raspberry Pi
135,65 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL17590
Produktinformationen "1448×1072 hochauflösendes 6-Zoll-E-Ink-Display-HAT für Raspberry Pi"
1448×1072 hochauflösend, 6-Zoll-E-Ink-Display-HAT für Raspberry Pi, Schwarz/Weiß, 16 Graustufen
6″ HD E-Paper
Teilaktualisierung, geringer Stromverbrauch, großer Betrachtungswinkel, papierähnlicher Effekt ohne Strom
Ideal für Preisschilder, Regaletiketten, industrielle Instrumente...
- Kommunikation
USB/SPI/I80 - Anzeigepanel
E-Paper - Erfahrung
Papierähnlich - Umgebung
Umgebungslicht erforderlich - Anzeigetyp
Passiv reflektierend
Unterstützt TeilaktualisierungMerkmale auf einen Blick
- Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch bei Stromausfall lange bei
- Geringer Stromverbrauch, im Wesentlichen wird nur Strom für die Aktualisierung benötigt
- Standard-Raspberry-Pi-40PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Seriengeräte
- USB/SPI/I80-Schnittstelle, zur Verbindung mit Host-Platinen wie Raspberry Pi usw.
- Liefert mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/STM32)
Spezifikationen
| Betriebsspannung | 5V | Anzeigefarbe | Schwarz/Weiß |
|---|---|---|---|
| Schnittstelle | USB/SPI/I80 | Graustufen | 2-16 (1-4 Bit) |
| Außenabmessungen | 138,4 × 101,8 × 0,67 (mm) | Vollaktualisierungszeit | <1s |
| Anzeigegröße | 122,4 × 90,6 (mm) | Gesamtaktualisierungsleistung | 0,88W (typ.) |
| Modulgröße | 65,15 × 56,21 (mm) | Gesamtstandby-Leistung | 0,3W (typ.) |
| PUNKTABSTAND | 0,0845 × 0,0845mm | Betrachtungswinkel | >170° |
| AUFLÖSUNG | 1448 × 1072 Pixel | ||
Vorteile von EINK
E-Paper-Displays nutzen die Mikrokapsel-Elektrophorese-Technologie zur Anzeige. Das Prinzip ist: Geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind, bewegen sich an die Seiten der Mikrokapsel, wenn ein elektrisches Feld angelegt wird, wodurch die Mikrokapsel durch Reflexion von Umgebungslicht sichtbar wird, genau wie bei herkömmlichem gedrucktem Papier. E-Paper-Displays zeigen Bilder/Texte klar unter Lampenlicht oder natürlichem Licht, benötigen keine Hintergrundbeleuchtung und verfügen über einen Betrachtungswinkel von fast 180°. Sie werden aufgrund ihres papierähnlichen Effekts normalerweise als E-Reader verwendet.

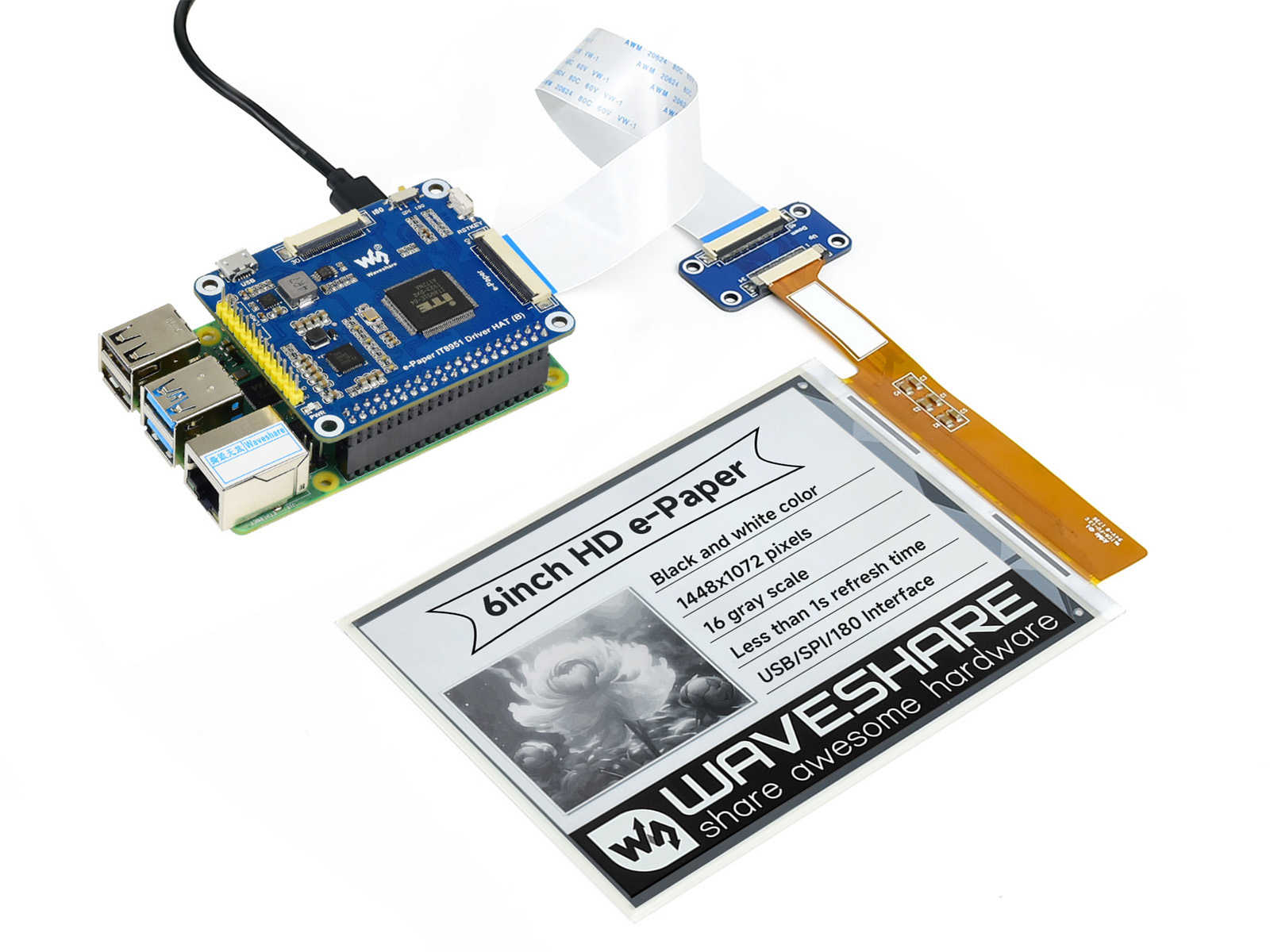

Standard-Raspberry-Pi-40PIN-GPIO-Stecker
kompatibel mit Raspberry-Pi-Seriengeräten
* Raspberry Pi auf dem Foto ist NICHT enthalten.
Onboard-USB/SPI/I80-Steuerinterfaces
zur Verwendung mit Controller-Platinen wie Raspberry Pi/STM32
| SPI-Pinbelegung | |
|---|---|
| 5V | Stromversorgung, 5V-Eingang |
| GND | Masse |
| MISO | SPI-MISO-Pin |
| MOSI | SPI-MOSI-Pin |
| SCK | SPI-SCK-Pin |
| CS | SPI-Chip-Auswahl, niedrig aktiv |
| RST | Externer Reset, niedrig aktiv |
| HRDY | Busy-Statusausgabe, niedrig aktiv |
Anwendungsbeispiele
Geeignet für Preisschilder, Asset-/Geräteschilder, Regaletiketten, Konferenznamensschilder...
Außenabmessungen
Ressourcen & Dienste
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Auswahlführer
| Teilenummer | Farben | Graustufen | Auflösung | Anzeigegröße (mm) | Außenabmessungen (mm) | Vollaktualisierungszeit (s) | Teilaktualisierung1 | Pi-Header2 | Flexibel | Schnittstelle |
|---|---|---|---|---|---|---|---|---|---|---|
| 1,02-Zoll-E-Paper-Modul | Schwarz, Weiß | 2 | 128×80 | 21,76 × 14,00 | 42,0 × 27,0 | 2 | √ | SPI | ||
| 1,54-Zoll-E-Paper-Modul | Schwarz, Weiß | 2 | 200×200 | 27,00 × 27,00 | 48,0 × 33,0 | 2 | √ | SPI | ||
| 1,54-Zoll-E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 200×200 | 27,00 × 27,00 | 48,0 × 33,0 | 14 | SPI | |||
| 1,54-Zoll-E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 200×200 | 27,00 × 27,00 | 48,0 × 33,0 | 20 | SPI | |||
| 1,64-Zoll-E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 168×168 | 29,568 × 29,568 | 47 × 38 | 12 | SPI | |||
| 2,13-Zoll-E-Paper-HAT | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,2 | 2 | √ | √ | SPI | |
| 2,13-Zoll-E-Paper-HAT+ | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,5 | 2 | √ | √ | SPI | |
| 2,13-Zoll-E-Paper-HAT (B) | Rot, Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,2 | 15 | √ | SPI | ||
| 2,13-Zoll-E-Paper-HAT (G) | Rot, Gelb, Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,2 | 16 | √ | SPI | ||
| 2,13-Zoll-Touch-E-Paper-HAT | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 69,15 × 38,90 | 2 | √ | √ | SPI | |
| 2,13-Zoll-Touch-E-Paper-HAT (mit Gehäuse) | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 72,20 × 41,90 | 2 | √ | √ | SPI | |
| 2,15-Zoll-E-Paper-HAT+ (B) | Rot, Schwarz, Weiß | 2 | 296×160 | 48,10 × 26,00 | 65,0 × 34,0 | 23 | √ | SPI | ||
| 2,15-Zoll-E-Paper-HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 296×160 | 48,10 × 26,00 | 65,0 × 34,0 | 20 | √ | SPI | ||
| 2,36-Zoll-E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 296×168 | 52,096 × 29,568 | 69,5 × 38,5 | 12 | SPI | |||
| 2,66-Zoll-E-Paper-Modul | Schwarz, Weiß | 2 | 296×152 | 30,704 × 60,088 | 37,0 × 83,5 | 6 | √ | SPI | ||
| 2,66-Zoll-E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 296×152 | 30,704 × 60,088 | 37,0 × 83,5 | 15 | SPI | |||
| 2,66-Zoll-E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 360×184 | 60,05 × 30,69 | 85,0 × 38,5 | 26 | SPI | |||
| 2,7-Zoll-E-Paper-HAT | Schwarz, Weiß | 4 | 264×176 | 57,29 × 38,19 | 85,0 × 56,0 | 6 | √ | √ | SPI | |
| 2,7-Zoll-E-Paper-HAT (B) | Rot, Schwarz, Weiß | 2 | 264×176 | 57,288 × 38,192 | 73,5 × 56,0 | 15 | √ | SPI | ||
| 2,9-Zoll-E-Paper-Modul | Schwarz, Weiß | 4 | 296×128 | 66,89 × 29,05 | 89,5 × 38,0 | 3 | √ | SPI | ||
| 2,9-Zoll-E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 296×128 | 66,89 × 29,05 | 89,5 × 38,0 | 15 | SPI | |||
| 2,9-Zoll-E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 296×128 | 66,89 × 29,05 | 89,5 × 38,0 | 16 | SPI | |||
| 2,9-Zoll-Touch-E-Paper-HAT | Schwarz, Weiß | 4 | 296×128 | 66,89 × 29,05 | 89,10 × 42,70 | 3 | √ | √ | SPI | |
| 3-Zoll-E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 400×168 | 70,4 × 29,568 | 88,5 × 41 | 12 | SPI | |||
| 3,5-Zoll-E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 384×184 | 79,68 × 38,18 | 94,00 × 47,50 | 20 | SPI | |||
| 3,52-Zoll-E-Paper-HAT | Schwarz, Weiß | 2 | 360×240 | 74,51 × 49,67 | 86,5 × 57 | 1,5 | √ | SPI | ||
| 3,52-Zoll-E-Paper-HAT (B) | Rot, Schwarz, Weiß | 2 | 360×240 | 74,51 × 49,67 | 86,5 × 57 | 16 | √ | SPI | ||
| 3,6-Zoll-E-Paper-HAT+ (E) | E6 Vollfarbe | 2 | 600×400 | 76,20 × 50,80 | 89,50 × 59,00 | 15 | √ | SPI | ||
| 3,7-Zoll-E-Paper-HAT | Schwarz, Weiß | 4 | 480×280 | 47,32 × 81,12 | 58,0 × 96,5 | 3 | √ | √ | SPI | |
| 3,7-Zoll-E-Paper-HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 416×240 | 81,54 × 47,04 | 96,00 × 57,00 | 20 | √ | SPI | ||
| 3,97-Zoll-E-Paper-HAT+ | Schwarz, Weiß | 4 | 800×480 | 86,40 × 51,84 | 99,50 × 60,00 | 3,5 | √ | √ | SPI | |
| 3,97-Zoll-E-Paper-HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 800×480 | 86,40 × 51,84 | 99,50 × 60,00 | 21 | √ | SPI | ||
| 4-Zoll-E-Paper-HAT+ (E) | E6 Vollfarbe | 2 | 600×400 | 84,6 × 56,40 | 101,00 × 68,00 | 19 | √ | SPI | ||
| 4,2-Zoll-E-Paper-Modul | Schwarz, Weiß | 4 | 400×300 | 84,80 × 63,60 | 103,0 × 78,5 | 5 | √ | SPI | ||
| 4,2-Zoll-E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 400×300 | 84,80 × 63,60 | 103,0 × 78,5 | 15 | SPI | |||
| 4,2-Zoll-E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 400×300 | 84,80 × 63,60 | 103,0 × 78,5 | 21 | SPI | |||
| 4,26-Zoll-E-Paper-HAT | Schwarz, Weiß | 4 | 800×480 | 92,80 × 55,68 | 107,0 × 64,0 | 4 | √ | √ | SPI | |
| 4,3-Zoll-E-Paper-UART-Modul | Schwarz, Weiß | 4 | 800×600 | 88,00 × 66,00 | 118,0 × 75,0 | 1,5 | UART | |||
| 4,37-Zoll-E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 512×368 | 90,11 × 64,77 | 101,5 × 81,5 | 14 | SPI | |||
| 5-Zoll-E-Paper-HAT | Schwarz, Weiß | 2 | 960×552 | 110,59 × 62,65 | 126,38 × 71,19 | 1,8 | √ | √ | SPI | |
| 5,79-Zoll-E-Paper-Modul | Schwarz, Weiß | 4 | 792×272 | 139,00 × 47,74 | 152,50 × 58,50 | 3,5 | √ | SPI | ||
| 5,79-Zoll-E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 792×272 | 139,00 × 47,74 | 152,50 × 58,50 | 24 | SPI | |||
| 5,79-Zoll-E-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 792×272 | 139,00 × 47,74 | 152,50 × 58,50 | 21 | SPI | |||
| 5,83-Zoll-E-Paper-HAT | Schwarz, Weiß | 2 | 648×480 | 119,232 × 88,320 | 125,4 × 99,5 | 5 | √ | SPI | ||
| 5,83-Zoll-E-Paper-HAT (G) | Rot, Gelb, Schwarz, Weiß | 2 | 648×480 | 118,78 × 88,22 | 125,40 × 99,50 | 20 | √ | SPI | ||
| 6-Zoll-E-Paper-HAT | Schwarz, Weiß | 16 | 800×600 | 122,4 × 90,6 | 138,4 × 101,8 | <1 | √ | √ | USB/SPI/ I80 | |
| 6-Zoll-HD-E-Paper-HAT | Schwarz, Weiß | 16 | 1448×1072 | 122,4 × 90,6 | 138,4 × 101,8 | <1 | √ | √ | USB/SPI/ I80 | |
| 7,3-Zoll-E-Paper-HAT (E) | E6 Vollfarbe | 2 | 800×480 | 160 × 96 | 170,2 × 111,2 | 12 | √ | SPI | ||
| 7,3-Zoll-E-Paper-HAT (F) | 7-Farbig | 2 | 800×480 | 160 × 96 | 170,2 × 111,2 | 35 | √ | SPI | ||
| 7,5-Zoll-E-Paper-HAT | Schwarz, Weiß | 4 | 800×480 | 163,20 × 97,92 | 170,2 × 111,2 | 4 | √ | √ | SPI | |
| 7,5-Zoll-HD-E-Paper-HAT | Schwarz, Weiß | 2 | 880×528 | 163,24 × 97,94 | 170,2 × 111,2 | 5 | √ | SPI | ||
| 7,5-Zoll-E-Paper-HAT (B) | Rot, Schwarz, Weiß | 2 | 800×480 | 163,20 × 97,92 | 170,2 × 111,2 | 26 | √ | √ | SPI | |
| 7,5-Zoll-E-Paper-HAT (H) | Rot, Gelb, Schwarz, Weiß | 2 | 800×480 | 163,20 × 97,92 | 170,20 × 111,20 | 22 | √ | SPI | ||
| 7,8-Zoll-E-Paper-HAT | Schwarz, Weiß | 16 | 1872×1404 | 158,18 × 118,64 | 173,8 × 127,6 | <1 | √ | √ | USB/SPI/ I80 | |
| 9,7-Zoll-E-Paper-HAT | Schwarz, Weiß | 16 | 1200×825 | 202,8 × 139,43 | 218,8×156,4 | <1 | √ | √ | USB/SPI/ I80 | |
| 10,2-Zoll-E-Paper-HAT (G) | Rot, Gelb, Schwarz, Weiß | 2 | 960 × 640 | 215,52 × 143,68 | 224,00 × 157,00 | 27 | √ | SPI | ||
| 10,3-Zoll-E-Paper-HAT | Schwarz, Weiß | 16 | 1872×1404 | 209,66 × 157,25 | 216,7 × 174,4 | <1 | √ | √ | USB/SPI/ I80 | |
| 10,3-Zoll-E-Paper-HAT (D) | Schwarz, Weiß | 16 | 1872×1404 | 209,66 × 157,25 | 227,7 × 165,8 | <1 | √ | √ | √ | USB/SPI/ I80 |
| 10,85-Zoll-E-Paper-HAT+ | Schwarz, Weiß | 2 | 1360 × 480 | 259,76 × 91,68 | 270,56 × 105,92 | 3,5 | √ | SPI | ||
| 10,85-Zoll-E-Paper-HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 1360 × 480 | 259,76 × 91,68 | 270,56 × 105,92 | 21 | √ | SPI | ||
| 12,48-Zoll-E-Paper-Modul | Schwarz, Weiß | 2 | 1304×984 | 252,98 × 190,90 | 280,0 × 229,5 | <8 | √ | SPI | ||
| 12,48-Zoll-E-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 1304×984 | 252,98 × 190,90 | 280,0 × 229,5 | 37 | √ | SPI | ||
| 13,3-Zoll-E-Paper-HAT | Schwarz, Weiß | 16 | 1600×1200 | 270,40 × 202,80 | 285,80 × 213,65 | <1 | √ | √ | USB/SPI/ I80 | |
| 13,3-Zoll-E-Paper-HAT (B) | Rot, Schwarz, Weiß | 2 | 960×680 | 275,52 × 195,16 | 286,32 × 212,26 | 22 | √ | √ | SPI | |
| 13,3-Zoll-E-Paper-HAT (K) | Schwarz, Weiß | 4 | 960×680 | 275,52 × 195,16 | 286,32 × 212,26 | 5 | √ | √ | SPI | |
| 13,3-Zoll-E-Paper-HAT (E) | E6 Vollfarbe | 2 | 1600×1200 | 270,40 × 202,80 | 284,70 × 208,80 | 19 | √ | SPI |
- Die Teilaktualisierung dauert normalerweise etwa 0,3 s
- Pi-Header: Standard-Raspberry-Pi-40PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Seriengeräte
Lieferumfang
Paketinhalt
Hinweis: Der Raspberry Pi ist NICHT enthalten.
- 6-Zoll-HD-E-Paper x1
- E-Paper-IT8951-Treiber-HAT (B) x1
- 6-Zoll-E-Paper-Adapter (B) x1
- 40PIN-FFC-Kabel (Kontakt auf derselben Seite) x1
- USB-Typ-A-Stecker zu Micro-B-Stecker-Kabel x1
- RPi-Schraubenpackung (2 Stk.) x1
- PH2.0 20 cm 8PIN-Kabel x1
