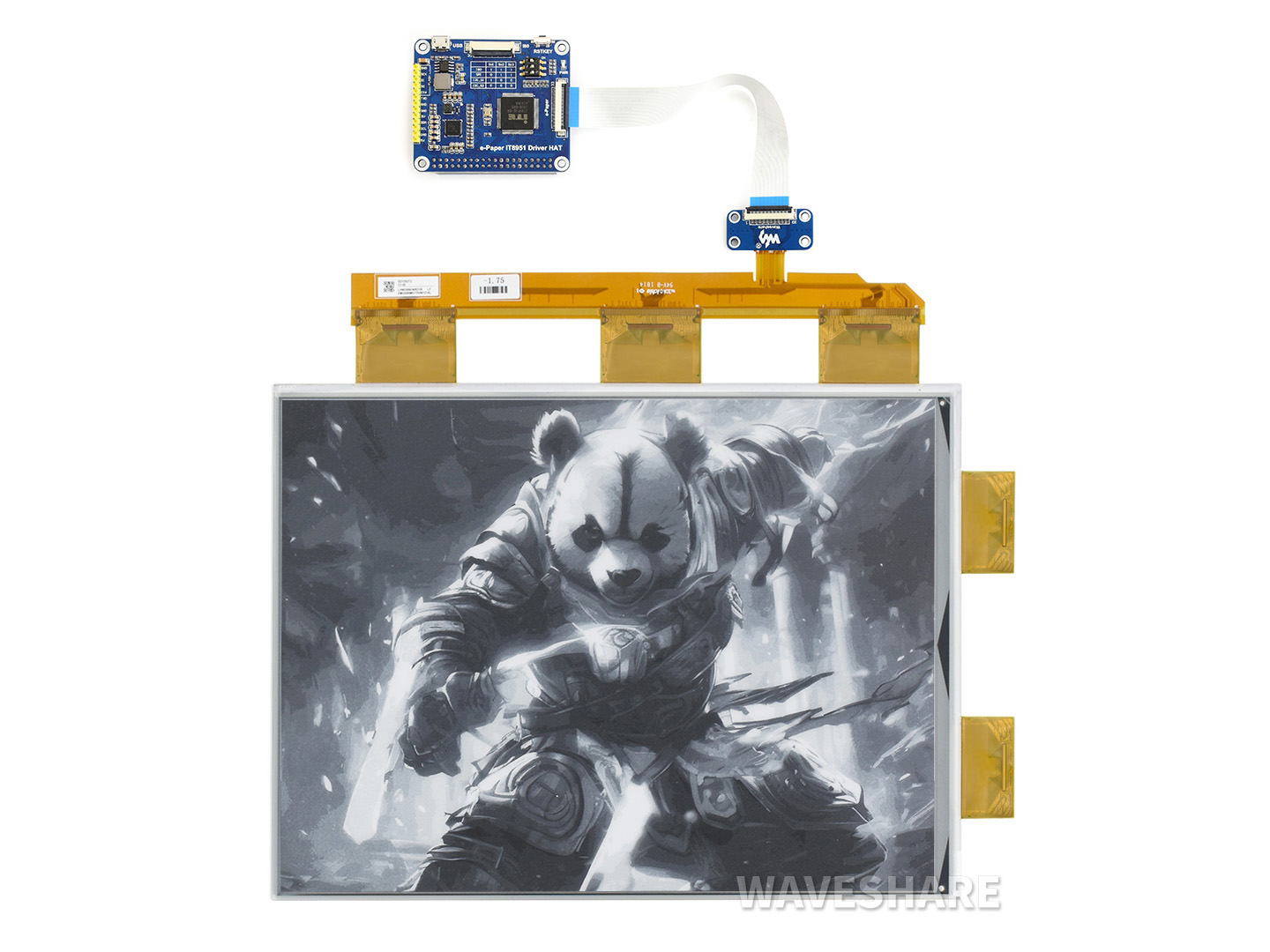

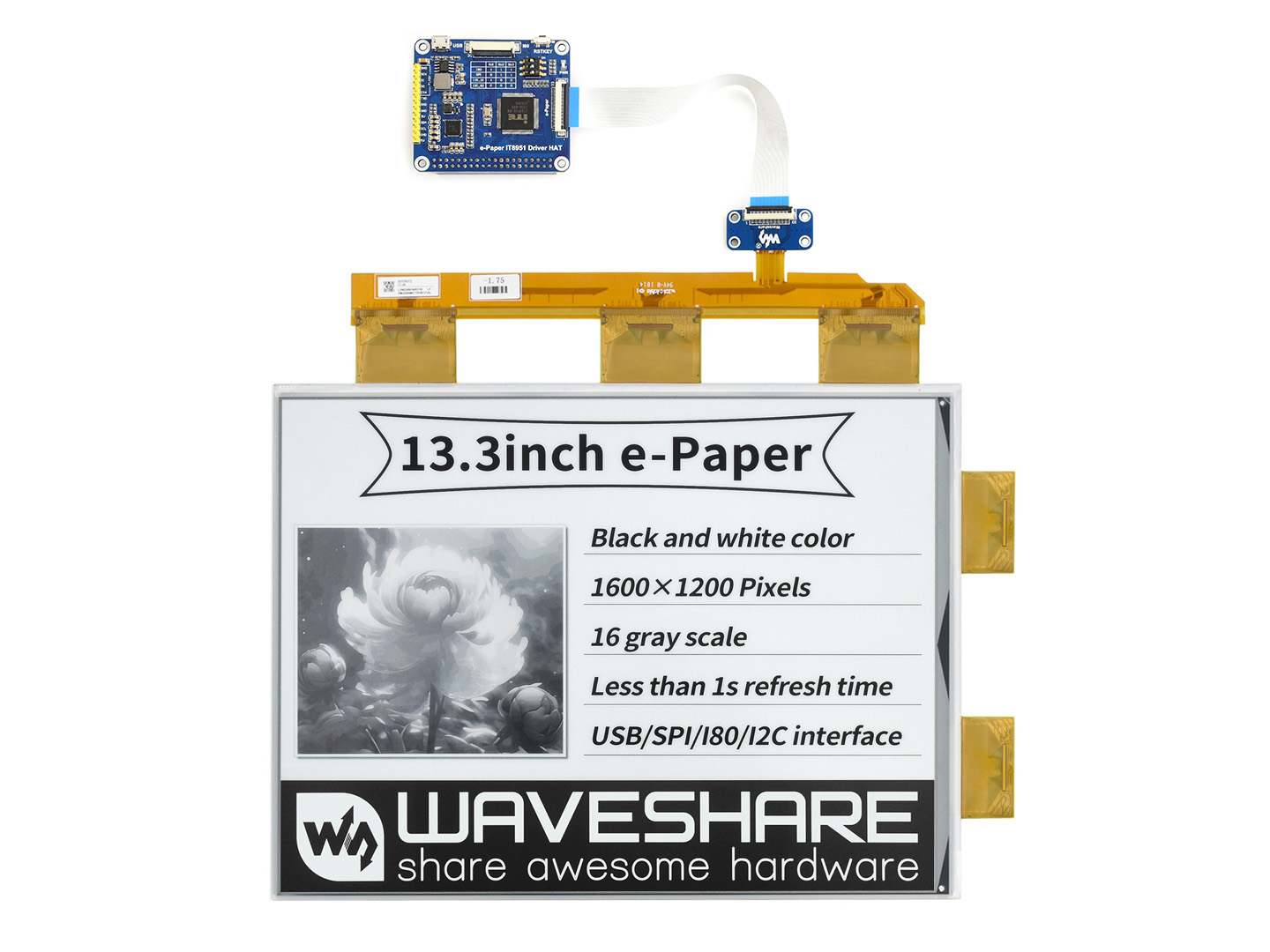

13,3-Zoll-e-Paper-e-Ink-Display-HAT-für-Raspberry-Pi, 1600×1200, Schwarz/Weiß, 16 Graustufen, USB/SPI/I80

Bildergalerie überspringen
13,3-Zoll-e-Paper-e-Ink-Display-HAT-für-Raspberry-Pi, 1600×1200, Schwarz/Weiß, 16 Graustufen, USB/SPI/I80
13,3-Zoll-e-Paper-e-Ink-Display-HAT-für-Raspberry-Pi, 1600×1200, Schwarz/Weiß, 16 Graustufen, USB/SPI/I80
13,3-Zoll-e-Paper-e-Ink-Display-HAT-für-Raspberry-Pi, 1600×1200, Schwarz/Weiß, 16 Graustufen, USB/SPI/I80

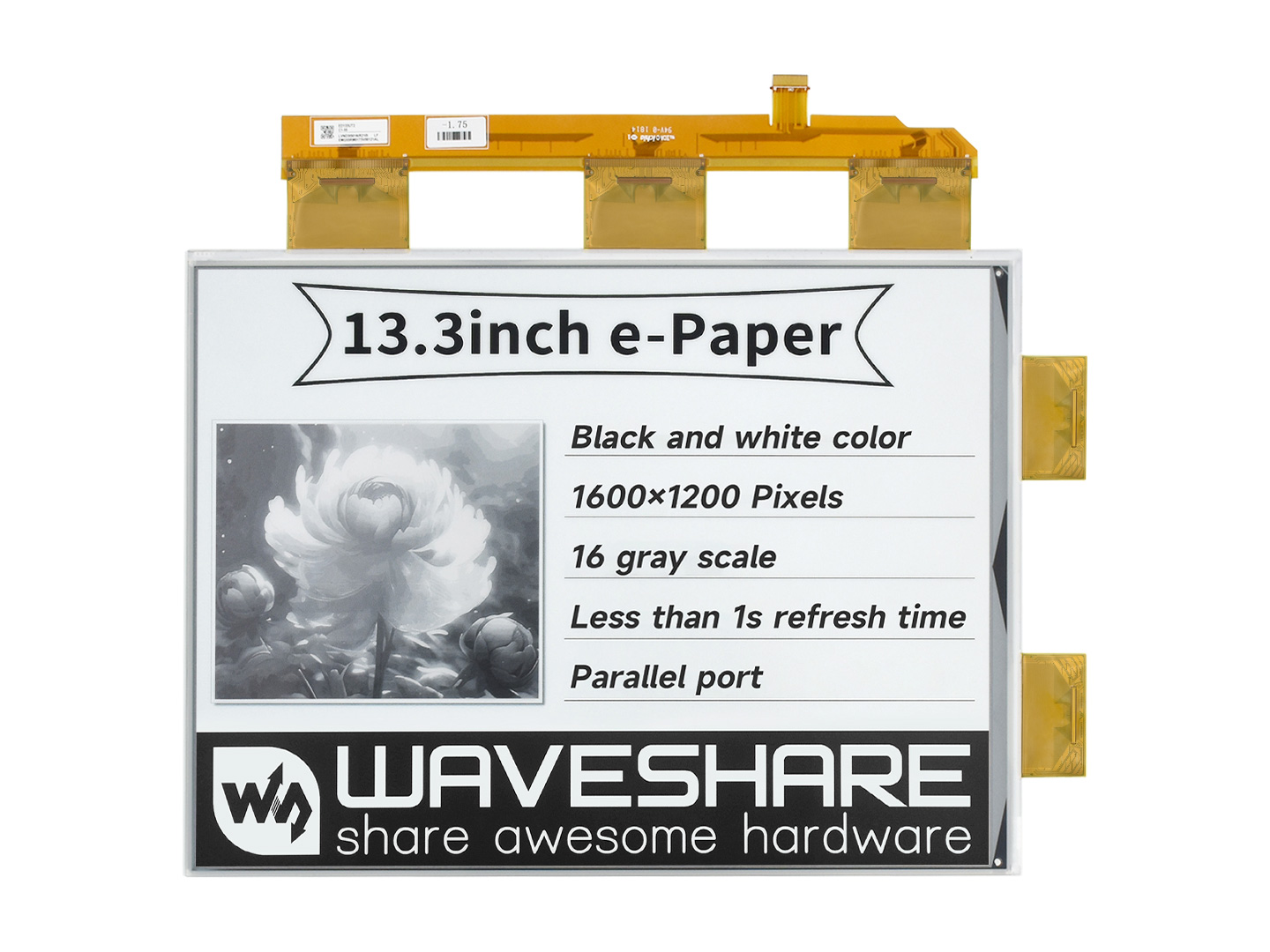

13,3-Zoll-e-Paper-e-Ink-Rohdisplay, 1600×1200, Schwarz/Weiß, 16 Graustufen, Parallelanschluss, ohne Leiterplatte
13,3-Zoll-e-Paper-e-Ink-Display-HAT-für-Raspberry-Pi, 1600×1200, Schwarz/Weiß, 16 Graustufen, USB/SPI/I80
13,3-Zoll-e-Paper-e-Ink-Display-HAT-für-Raspberry-Pi, 1600×1200, Schwarz/Weiß, 16 Graustufen, USB/SPI/I80
13,3-Zoll-e-Paper-e-Ink-Display-HAT-für-Raspberry-Pi, 1600×1200, Schwarz/Weiß, 16 Graustufen, USB/SPI/I80
13,3-Zoll-e-Paper-e-Ink-Rohdisplay, 1600×1200, Schwarz/Weiß, 16 Graustufen, Parallelanschluss, ohne Leiterplatte

485,51 €*

Preise inkl. MwSt. zzgl. Versandkosten

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer: WSAL15853

Produktinformationen "13,3-Zoll-e-Paper-e-Ink-Display-HAT-für-Raspberry-Pi, 1600×1200, Schwarz/Weiß, 16 Graustufen, USB/SPI/I80"

Kurzbeschreibung: 13,3-Zoll E-Paper E-Ink Display HAT für Raspberry Pi, 1600×1200 Pixel, Schwarz/Weiß, 2-16 Graustufen, USB/SPI/I80

13,3-Zoll E-Paper E-Ink Display HAT für Raspberry Pi, 1600×1200 Pixel, Schwarz/Weiß, 2-16 Graustufen, USB/SPI/I80
13,3" E-Paper HAT für Raspberry Pi

Unterstützung für Teilaktualisierung, geringer Stromverbrauch, großer Betrachtungswinkel, papierähnlicher Effekt

Ideal für E-Reader, E-Ink-Monitor, industrielle Instrumente...

  • GrößeDimension.png13,3"
  • AuflösungResolution.png1600×1200
  • BetrachtungswinkelViewing_angle.png>170°
  • AnzeigefarbeDisplay-BW.pngSchwarz und Weiß
  • GraustufenGray-scale-16.png2-16 (1-4 Bit)
KommunikationSPI.pngUSB/SPI/I80Anzeigepanele-Paper.pngE-PaperErfahrungPaper.pngPapierähnlichUmgebungSun.pngUmgebungslicht erforderlichAnzeigetypReflective.pngPassiv reflektierendAktualisierungRefresh.pngUnterstützung für Teilaktualisierung
Merkmale auf einen Blick
  • Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch nach dem Ausschalten lange bei
  • Extrem geringer Stromverbrauch, im Wesentlichen wird nur Strom für die Aktualisierung benötigt
  • Standard Raspberry Pi 40-Pin GPIO-Erweiterungsstecker, unterstützt Raspberry Pi-Seriengeräte
  • USB/SPI/I80-Schnittstelle zur Verbindung mit Controller-Platinen wie Raspberry Pi/STM32 usw.
  • Liefert mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/STM32)
Spezifikationen
Betriebsspannung5VAnzeigefarbeSchwarz, Weiß
SchnittstelleUSB/SPI/I80Graustufen2-16 (1-4 Bit)
Außenabmessungen285,80 × 213,65 mmVollaktualisierungszeit<1s
Anzeigegröße270,40 × 202,80 mmAktualisierungsleistung0,77W (typ.)
Pitch0,169 × 0,169 mmStandby-Leistung0,5W (typ.)
Auflösung1600 × 1200 PixelBetrachtungswinkel>170°
Vorteile von EINK

E-Paper-Displays nutzen die Mikrokapsel-Elektrophorese-Technologie zur Anzeige. Das Prinzip lautet: Geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind, bewegen sich bei Anlegen eines elektrischen Feldes zu den Seiten der Mikrokapsel, wodurch die Mikrokapsel durch Reflexion von Umgebungslicht sichtbar wird, genau wie bei herkömmlichem gedrucktem Papier. E-Paper-Displays zeigen Bilder/Texte unter Lampenlicht oder natürlichem Licht klar an, benötigen keine Hintergrundbeleuchtung und verfügen über einen Betrachtungswinkel von fast 180°. Sie werden aufgrund ihres papierähnlichen Effekts normalerweise als E-Reader verwendet.

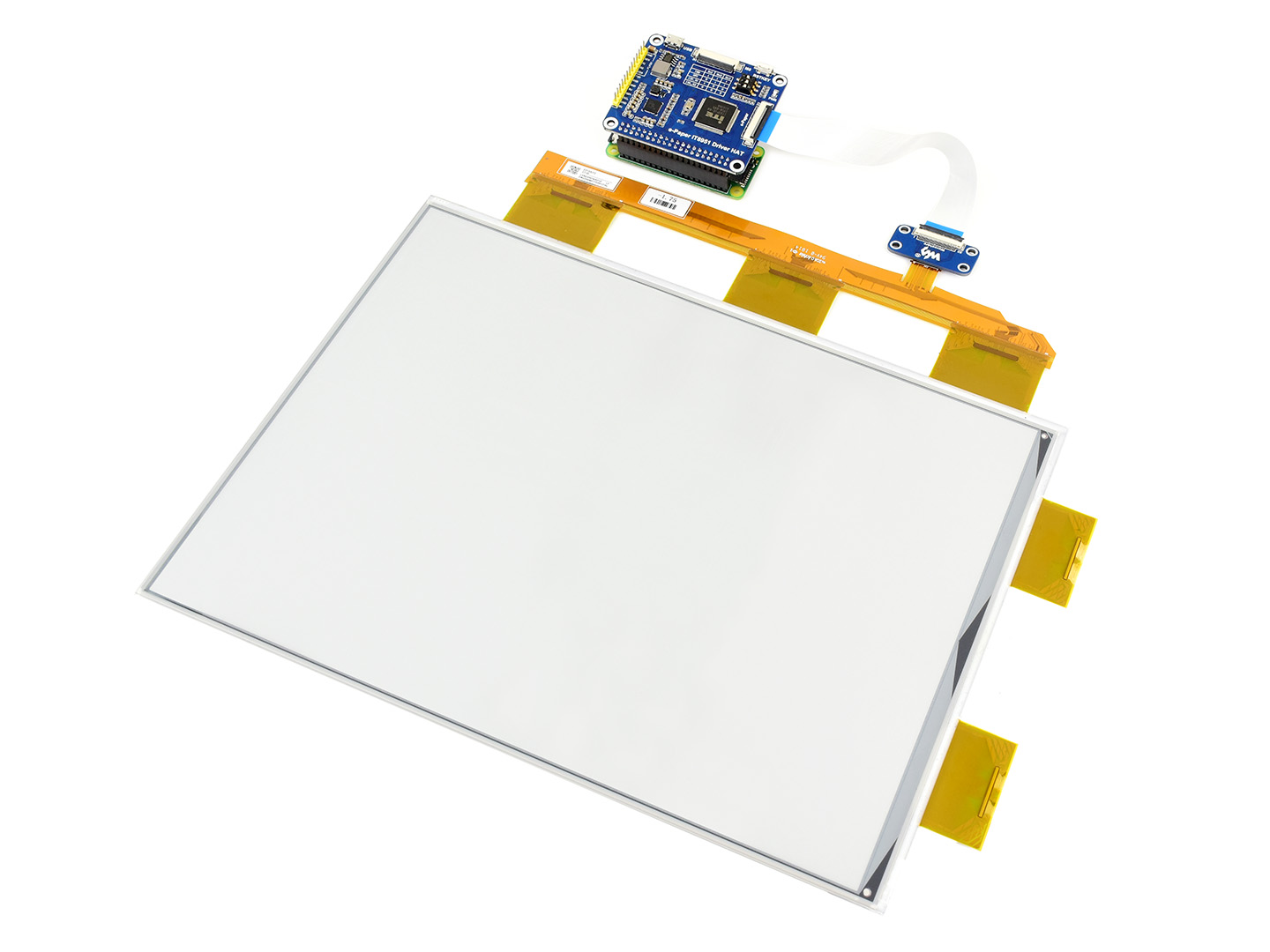

Standard Raspberry Pi 40-Pin GPIO-Stecker

kompatibel mit Raspberry Pi-Seriengeräten

Der Raspberry Pi auf dem Foto ist NICHT enthalten.
Onboard USB/SPI/I80-Steuerungsschnittstelle

zur Verwendung mit Controller-Platinen wie Raspberry Pi/STM32

SPI-Pinbelegung
5VStromversorgung, 5V-Eingang
GNDMasse
MISOSPI MISO-Pin
MOSISPI MOSI-Pin
SCKSPI SCK-Pin
CSSPI Chip-Auswahl, aktiv niedrig
RSTExterner Reset, aktiv niedrig
HRDYAusgang für den Beschäftigtstatus, aktiv niedrig
Anwendungsbeispiele

Geeignet für Preisschilder, Asset-/Geräteschilder, Regaletiketten, Konferenznamensschilder...

Außenabmessungen
Ressourcen & Dienste

* Ressourcen für verschiedene Produkte können variieren. Bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Auswahlführer

TeilenummerFarbenGraustufenAuflösungAnzeigegröße (mm)Außenabmessungen (mm)Vollaktualisierungszeit (s)Teilaktualisierung1Pi-Header2FlexibelSchnittstelle
1,02-Zoll E-Paper-ModulSchwarz, Weiß2128×8021,76 × 14,0042,0 × 27,02√SPI
1,54-Zoll E-Paper-ModulSchwarz, Weiß2200×20027,00 × 27,0048,0 × 33,02√SPI
1,54-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß2200×20027,00 × 27,0048,0 × 33,014SPI
1,54-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2200×20027,00 × 27,0048,0 × 33,020SPI
1,64-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2168×16829,568 × 29,56847 × 3812SPI
2,13-Zoll E-Paper HATSchwarz, Weiß2250×12248,55 × 23,7065,0 × 30,22√√SPI
2,13-Zoll E-Paper HAT+Schwarz, Weiß2250×12248,55 × 23,7065,0 × 30,52√√SPI
2,13-Zoll E-Paper HAT (B)Rot, Schwarz, Weiß2250×12248,55 × 23,7065,0 × 30,215√SPI
2,13-Zoll E-Paper HAT (G)Rot, Gelb, Schwarz, Weiß2250×12248,55 × 23,7065,0 × 30,216√SPI
2,13-Zoll Touch E-Paper HATSchwarz, Weiß2250×12248,55 × 23,7069,15 × 38,902√√SPI
2,13-Zoll Touch E-Paper HAT (mit Gehäuse)Schwarz, Weiß2250×12248,55 × 23,7072,20 × 41,902√√SPI
2,15-Zoll E-Paper HAT+ (B)Rot, Schwarz, Weiß2296×16048,10 × 26,0065,0 × 34,023√SPI
2,15-Zoll E-Paper HAT+ (G)Rot, Gelb, Schwarz, Weiß2296×16048,10 × 26,0065,0 × 34,020√SPI
2,36-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2296×16852,096 × 29,56869,5 × 38,512SPI
2,66-Zoll E-Paper-ModulSchwarz, Weiß2296×15230,704 × 60,08837,0 × 83,56√SPI
2,66-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß2296×15230,704 × 60,08837,0 × 83,515SPI
2,66-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2360×18460,05 × 30,6985,0 × 38,526SPI
2,7-Zoll E-Paper HATSchwarz, Weiß4264×17657,29 × 38,1985,0 × 56,06√√SPI
2,7-Zoll E-Paper HAT (B)Rot, Schwarz, Weiß2264×17657,288 × 38,19273,5 × 56,015√SPI
2,9-Zoll E-Paper-ModulSchwarz, Weiß4296×12866,89 × 29,0589,5 × 38,03√SPI
2,9-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß2296×12866,89 × 29,0589,5 × 38,015SPI
2,9-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2296×12866,89 × 29,0589,5 × 38,016SPI
2,9-Zoll Touch E-Paper HATSchwarz, Weiß4296×12866,89 × 29,0589,10 × 42,703√√SPI
3-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2400×16870,4 × 29,56888,5 × 4112SPI
3,5-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2384×18479,68 × 38,1894,00 × 47,5020SPI
3,52-Zoll E-Paper HATSchwarz, Weiß2360×24074,51 × 49,6786,5 × 571,5√SPI
3,52-Zoll E-Paper HAT (B)Rot, Schwarz, Weiß2360×24074,51 × 49,6786,5 × 5716√SPI
3,6-Zoll E-Paper HAT+ (E)E6 Vollfarbe2600×40076,20 × 50,8089,50 × 59,0015√SPI
3,7-Zoll E-Paper HATSchwarz, Weiß4480×28047,32 × 81,1258,0 × 96,53√√SPI
3,7-Zoll E-Paper HAT+ (G)Rot, Gelb, Schwarz, Weiß2416×24081,54 × 47,0496,00 × 57,0020√SPI
3,97-Zoll E-Paper HAT+Schwarz, Weiß4800×48086,40 × 51,8499,50 × 60,003,5√√SPI
3,97-Zoll E-Paper HAT+ (G)Rot, Gelb, Schwarz, Weiß2800×48086,40 × 51,8499,50 × 60,0021√SPI
4-Zoll E-Paper HAT+ (E)E6 Vollfarbe2600×40084,6 × 56,40101,00 × 68,0019√SPI
4,2-Zoll E-Paper-ModulSchwarz, Weiß4400×30084,80 × 63,60103,0 × 78,55√SPI
4,2-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß2400×30084,80 × 63,60103,0 × 78,515SPI
4,2-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2400×30084,80 × 63,60103,0 × 78,521SPI
4,26-Zoll E-Paper HATSchwarz, Weiß4800×48092,80 × 55,68107,0 × 64,04√√SPI
4,3-Zoll E-Paper UART-ModulSchwarz, Weiß4800×60088,00 × 66,00118,0 × 75,01,5UART
4,37-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2512×36890,11 × 64,77101,5 × 81,514SPI
5-Zoll E-Paper HATSchwarz, Weiß2960×552110,59 × 62,65126,38 × 71,191,8√√SPI
5,79-Zoll E-Paper-ModulSchwarz, Weiß4792×272139,00 × 47,74152,50 × 58,503,5√SPI
5,79-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß2792×272139,00 × 47,74152,50 × 58,5024SPI
5,79-Zoll E-Paper-Modul (G)Rot, Gelb, Schwarz, Weiß2792×272139,00 × 47,74152,50 × 58,5021SPI
5,83-Zoll E-Paper HATSchwarz, Weiß2648×480119,232 × 88,320125,4 × 99,55√SPI
5,83-Zoll E-Paper HAT (G)Rot, Gelb, Schwarz, Weiß2648×480118,78 × 88,22125,40 × 99,5020√SPI
6-Zoll E-Paper HATSchwarz, Weiß16800×600122,4 × 90,6138,4 × 101,8<1√√USB/SPI/I80
6-Zoll HD E-Paper HATSchwarz, Weiß161448×1072122,4 × 90,6138,4 × 101,8<1√√USB/SPI/I80
7,3-Zoll E-Paper HAT (E)E6 Vollfarbe2800×480160 × 96170,2 × 111,212√SPI
7,3-Zoll E-Paper HAT (F)7-Farbig2800×480160 × 96170,2 × 111,235√SPI
7,5-Zoll E-Paper HATSchwarz, Weiß4800×480163,20 × 97,92170,2 × 111,24√√SPI
7,5-Zoll HD E-Paper HATSchwarz, Weiß2880×528163,24 × 97,94170,2 × 111,25√SPI
7,5-Zoll E-Paper HAT (B)Rot, Schwarz, Weiß2800×480163,20 × 97,92170,2 × 111,226√√SPI
7,5-Zoll E-Paper HAT (H)Rot, Gelb, Schwarz, Weiß2800×480163,20 × 97,92170,20 × 111,2022√SPI
7,8-Zoll E-Paper HATSchwarz, Weiß161872×1404158,18 × 118,64173,8 × 127,6<1√√USB/SPI/I80
9,7-Zoll E-Paper HATSchwarz, Weiß161200×825202,8 × 139,43218,8×156,4<1√√USB/SPI/I80
10,2-Zoll E-Paper HAT (G)Rot, Gelb, Schwarz, Weiß2960 × 640215,52 × 143,68224,00 × 157,0027√SPI
10,3-Zoll E-Paper HATSchwarz, Weiß161872×1404209,66 × 157,25216,7 × 174,4<1√√USB/SPI/I80
10,3-Zoll E-Paper HAT (D)Schwarz, Weiß161872×1404209,66 × 157,25227,7 × 165,8<1√√√USB/SPI/I80
10,85-Zoll E-Paper HAT+Schwarz, Weiß21360 × 480259,76 × 91,68270,56 × 105,923,5√SPI
10,85-Zoll E-Paper HAT+ (G)Rot, Gelb, Schwarz, Weiß21360 × 480259,76 × 91,68270,56 × 105,9221√SPI
12,48-Zoll E-Paper-ModulSchwarz, Weiß21304×984252,98 × 190,90280,0 × 229,5<8√SPI
12,48-Zoll E-Paper-Modul (B)Rot, Schwarz, Weiß21304×984252,98 × 190,90280,0 × 229,537√SPI
13,3-Zoll E-Paper HATSchwarz, Weiß161600×1200270,40 × 202,80285,80 × 213,65<1√√USB/SPI/I80
13,3-Zoll E-Paper HAT (B)Rot, Schwarz, Weiß2960×680275,52 × 195,16286,32 × 212,2622√√SPI
13,3-Zoll E-Paper HAT (K)Schwarz, Weiß4960×680275,52 × 195,16286,32 × 212,265√√SPI
13,3-Zoll E-Paper HAT (E)E6 Vollfarbe21600×1200270,40 × 202,80284,70 × 208,8019√SPI
  1. Die Teilaktualisierung dauert in der Regel etwa 0,3 s
  2. Pi-Header: Standard-Raspberry-Pi-40-Pin-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Seriengeräte
Vergleich der E-Paper-Panels

Lieferumfang

Tatsächliches Gewicht: 0,187 kg

  1. 13,3-Zoll E-Paper x1
  2. E-Paper IT8951 Driver HAT x1
  3. 13,3-Zoll E-Paper-Adapter x1
  4. 33-Pin-FFC (Kontakt auf derselben Seite) x1
  5. USB-Typ-A-Stecker zu Micro-B-Stecker-Kabel x1
  6. PH2.0 20 cm 8-Pin x1
  7. RPi-Schraubenpaket (2 Stk.) x1
