128x64, 1,3 Zoll OLED Display HAT für Raspberry Pi

13,08 €*

Preise inkl. MwSt. zzgl. Versandkosten

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Produktnummer: WSAL13890

Produktinformationen "128x64, 1,3 Zoll OLED Display HAT für Raspberry Pi"

1,3-Zoll-OLED-Display-HAT für Raspberry Pi, 128x64 Pixel, SPI/I2C-Schnittstelle

Übersicht

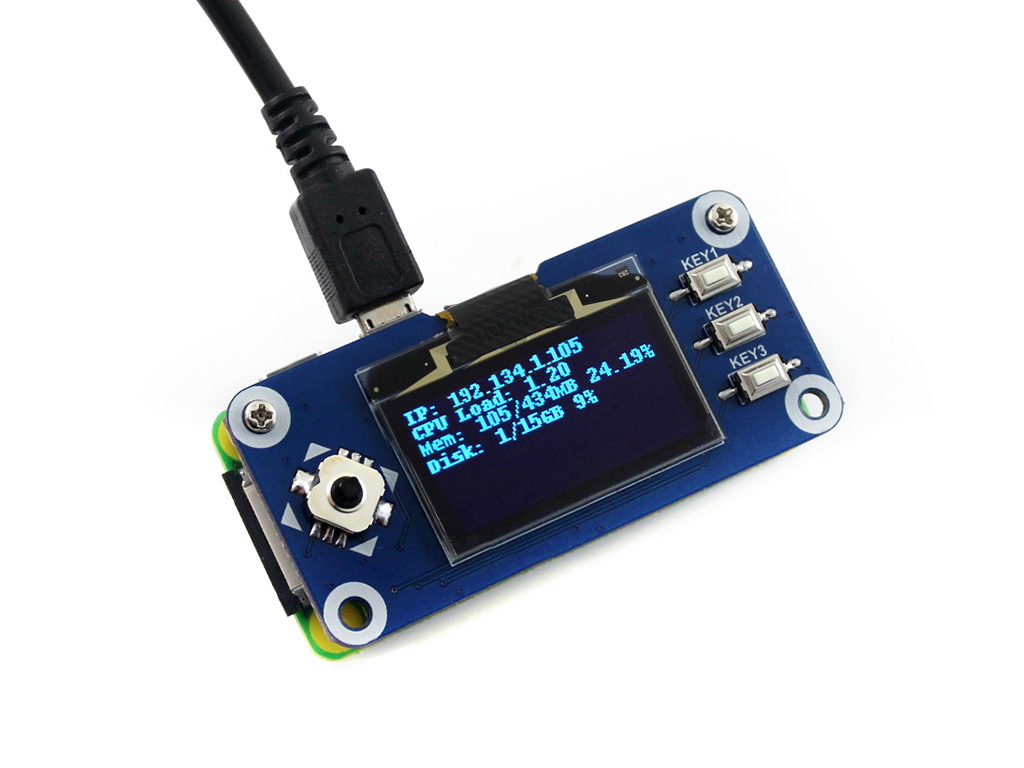

Dies ist ein OLED-Display-HAT für Raspberry Pi mit 1,3 Zoll Diagonale, 128x64 Pixeln, eingebettetem Controller und Kommunikation über SPI- oder I2C-Schnittstelle.

Sie möchten eine Steuerschnittstelle für Ihren Pi hinzufügen? Dieses kompakte Display wäre die ideale Wahl.

Eigenschaften

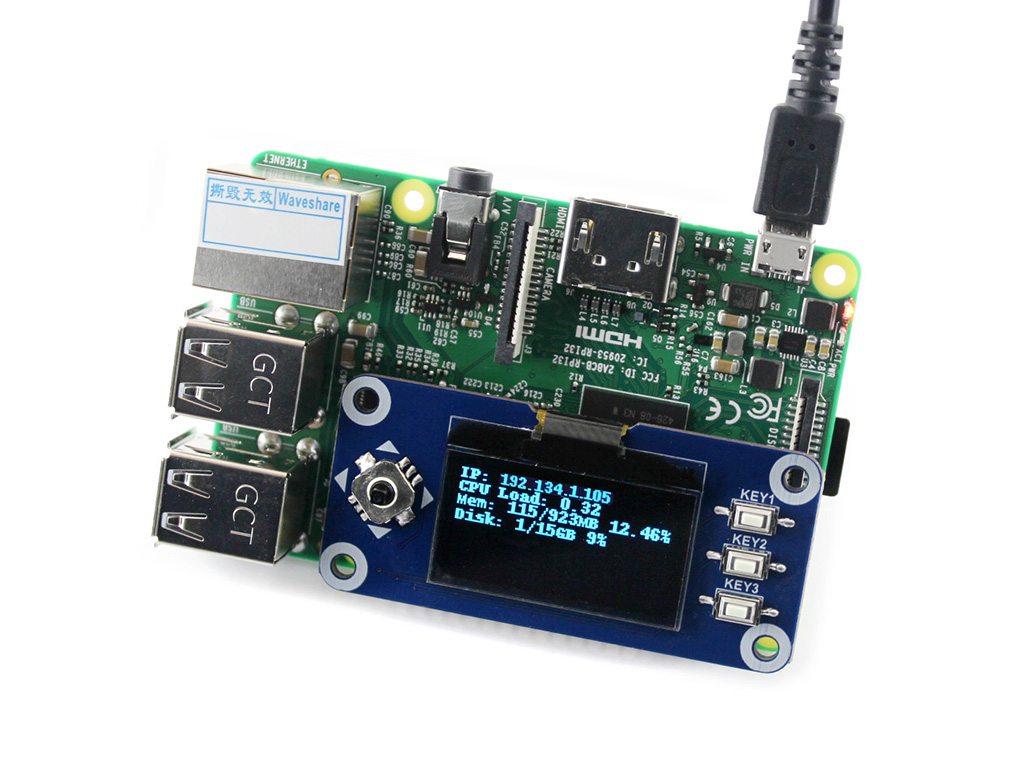

Standard-Raspberry-Pi-40-PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Serienboards, Jetson Nano

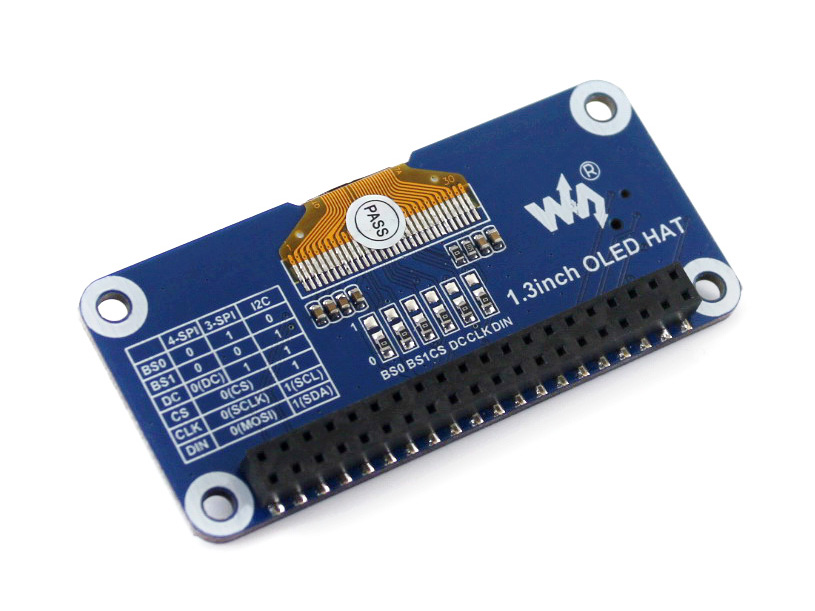

Optionale Schnittstellen: 4-Draht-SPI, 3-Draht-SPI, I2C, konfiguriert über onboard-Widerstand

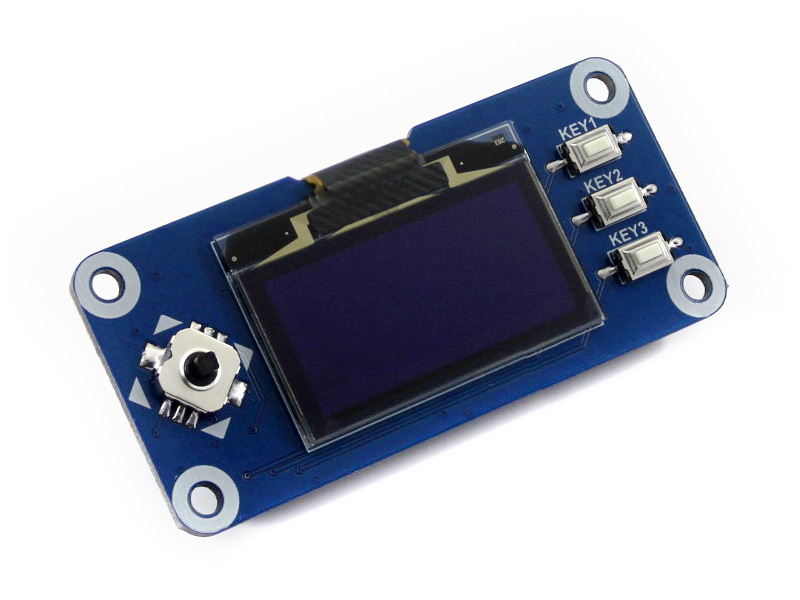

1x Joystick (5-Positionen), 3x Taster, praktisch und nützlich
Liefert mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Jetson Nano)

Spezifikationen

Driver: SH1106
Schnittstelle: 4-Draht-SPI, 3-Draht-SPI, I2C
Anzeigefarbe: Blau
Auflösung: 128x64
Betriebsspannung: 3,3V

Schnittstelle

SYMBOL	Raspberry Pi PIN (BCM)	BESCHREIBUNG
KEY1	P21	Taste 1/GPIO
KEY2	P20	Taste 2/GPIO
KEY3	P16	Taste 3/GPIO
Joystick Oben	P6	Joystick Oben
Joystick Unten	P19	Joystick Unten
Joystick Links	P5	Joystick Links
Joystick Rechts	P26	Joystick Rechts
Joystick Drücken	P13	Joystick Drücken
SCLK	P11/SCLK	SPI-Takt-Eingang
MOSI	P10/MOSI	SPI-Dateneingang
DC	P24	Daten/Befehlsauswahl (High für Daten, Low für Befehl)
CS	P8/CE0	Chip-Auswahl, Low aktiv
RST	P25	Reset, Low aktiv

Abmessungen

Entwicklungsressourcen

Wiki : www.waveshare.com/wiki/1.3inch_OLED_HAT

Lieferumfang

1,3-Zoll-OLED-HAT x1
RPi-Schraubenpaket (2 Stk.) x1
