128x128, 1,44-Zoll-LCD-Display-HAT für Raspberry Pi

14,27 €*

Preise inkl. MwSt. zzgl. Versandkosten

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Produktnummer: WSAL13891

Produktinformationen "128x128, 1,44-Zoll-LCD-Display-HAT für Raspberry Pi"

1,44-Zoll-LCD-Display-HAT für Raspberry Pi, 128x128 Pixel, SPI-Schnittstelle

Übersicht

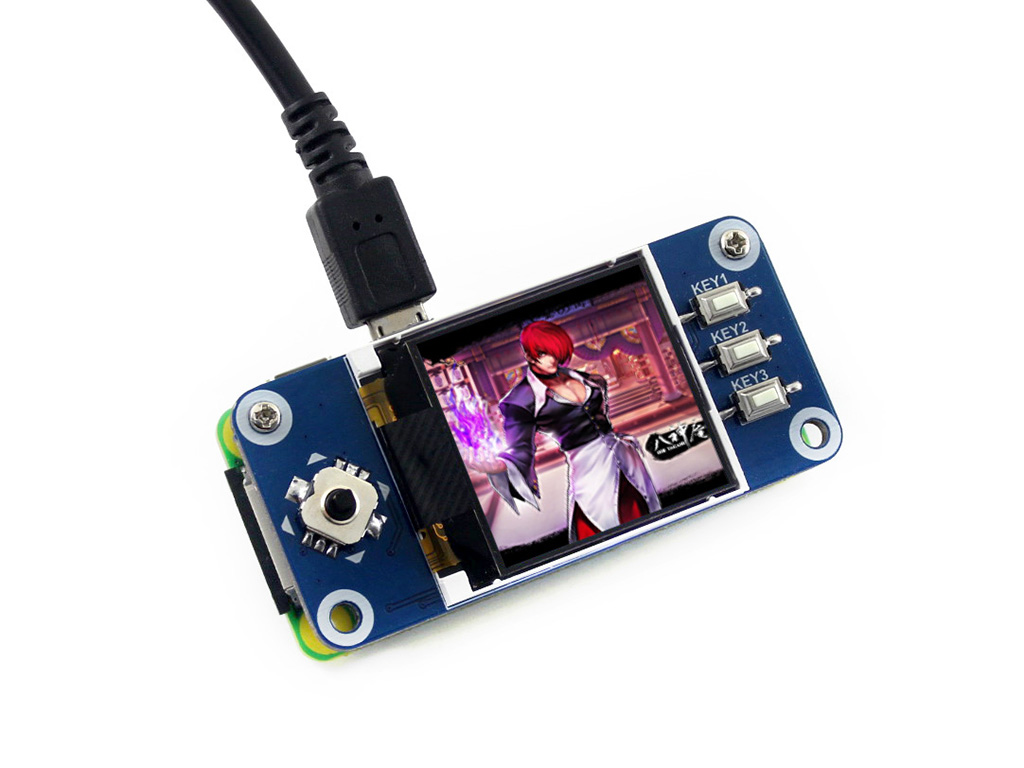

Dies ist ein LCD-Display-HAT für Raspberry Pi mit 1,44 Zoll Diagonale, 128x128 Pixeln, eingebettetem Controller und Kommunikation über die SPI-Schnittstelle.

Sie möchten eine Steuerschnittstelle für Ihren Pi hinzufügen? Dieses kompakte Display ist die ideale Wahl.

Eigenschaften

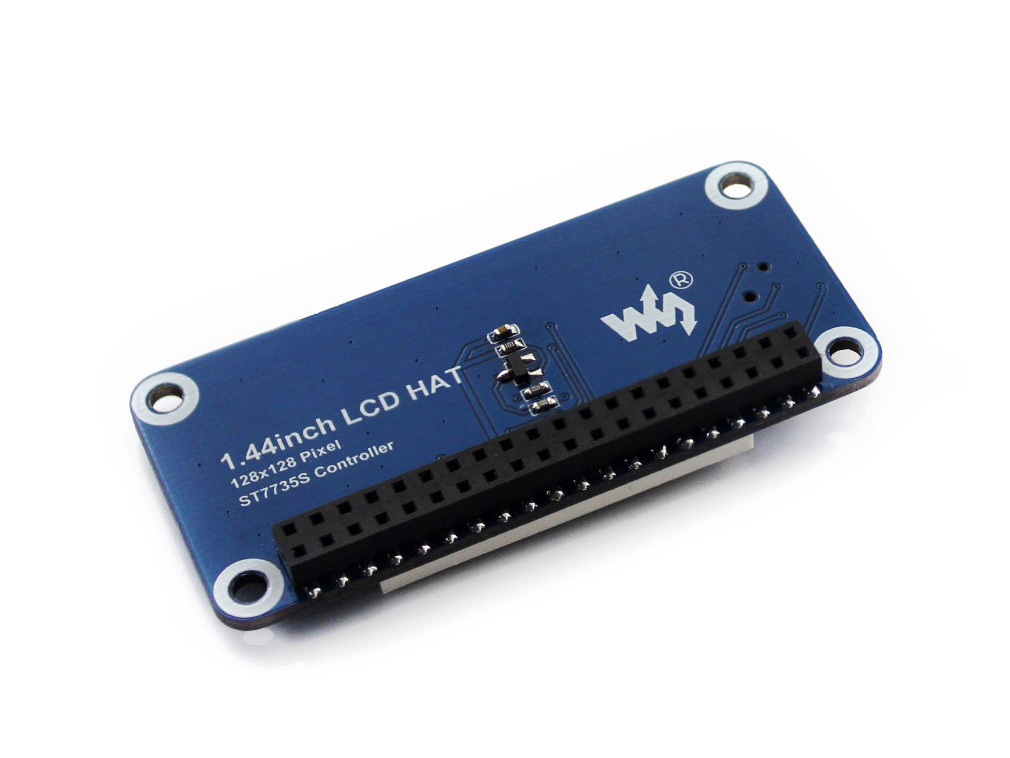

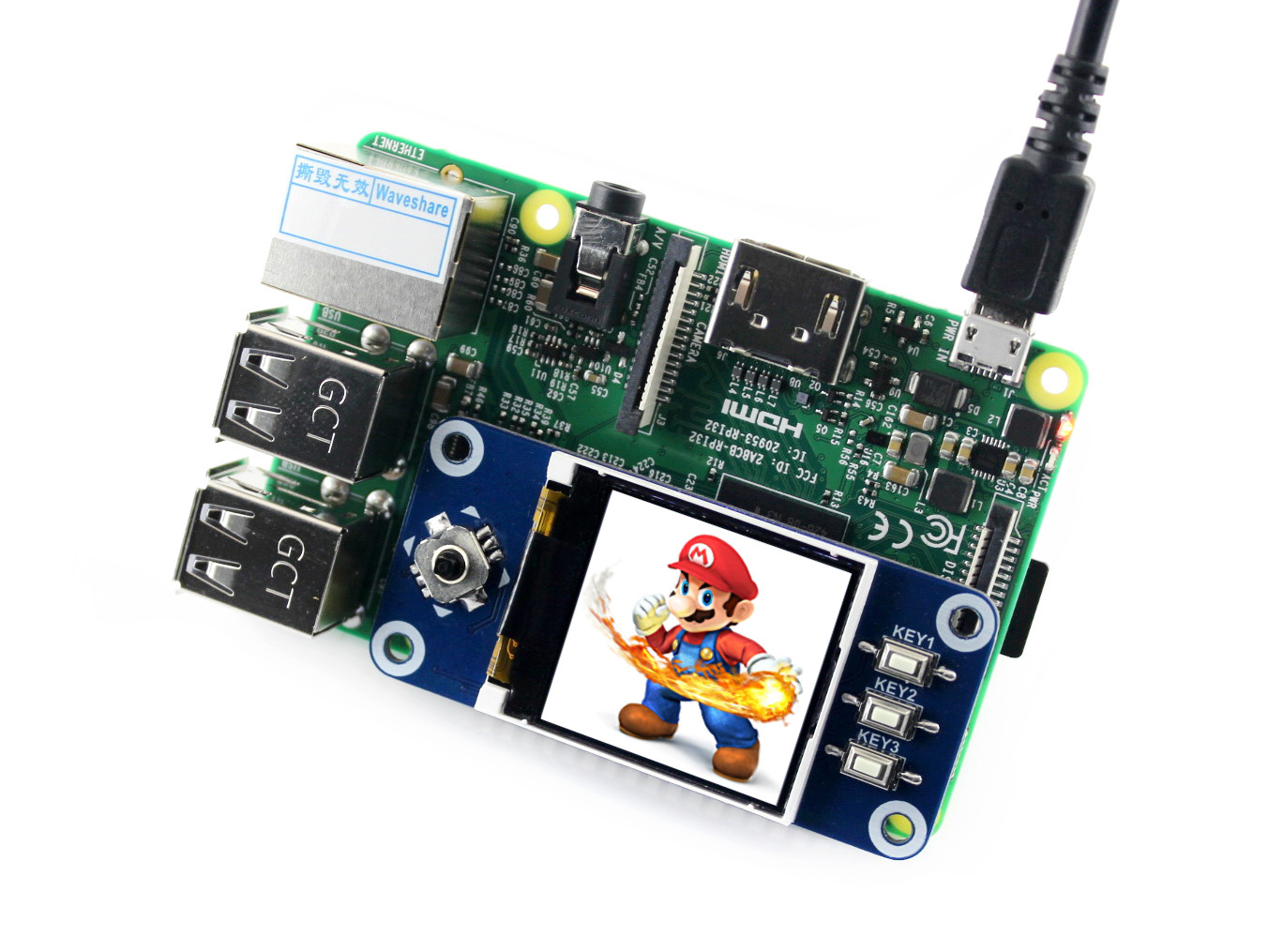

Standard-Raspberry-Pi-40-PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Platinen der Serie

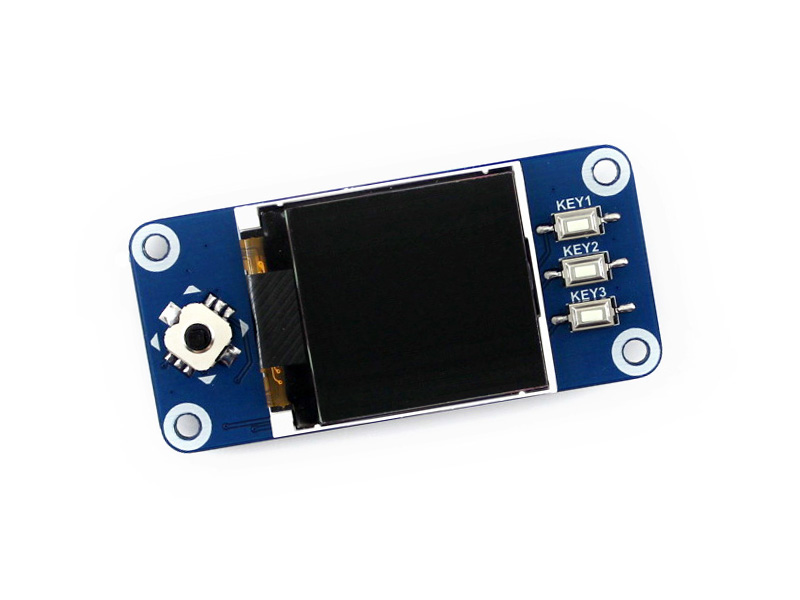

1x Joystick (5-Positionen), 3x Taster, praktisch und nützlich
Lieferung mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi)

Spezifikationen

Driver: ST7735S
Schnittstelle: SPI
Anzeigefarbe: RGB, 65K Farben
Auflösung: 128x128
Hintergrundbeleuchtung: LED
Betriebsspannung: 3,3V

Schnittstelle

SYMBOL	Raspberry Pi PIN (BCM)	BESCHREIBUNG
KEY1	P21	Taste 1/GPIO
KEY2	P20	Taste 2/GPIO
KEY3	P16	Taste 3/GPIO
Joystick Oben	P6	Joystick Oben
Joystick Unten	P19	Joystick Unten
Joystick Links	P5	Joystick Links
Joystick Rechts	P26	Joystick Rechts
Joystick Drücken	P13	Joystick Drücken
SCLK	P11/SCLK	SPI-Takt-Eingang
MOSI	P10/MOSI	SPI-Dateneingang
DC	P25	Daten/Befehl-Auswahl (High für Daten, Low für Befehl)
CS	P8/CE0	Chip-Auswahl, Low aktiv
RST	P27	Reset, Low aktiv
BL	P24	Hintergrundbeleuchtung

Abmessungen

Entwicklungsressourcen

Wiki : www.waveshare.com/wiki/1.44inch_LCD_HAT

Lieferumfang

1,44-Zoll-LCD-HAT x1
RPi-Schraubenpaket (2 Stk.) x1
