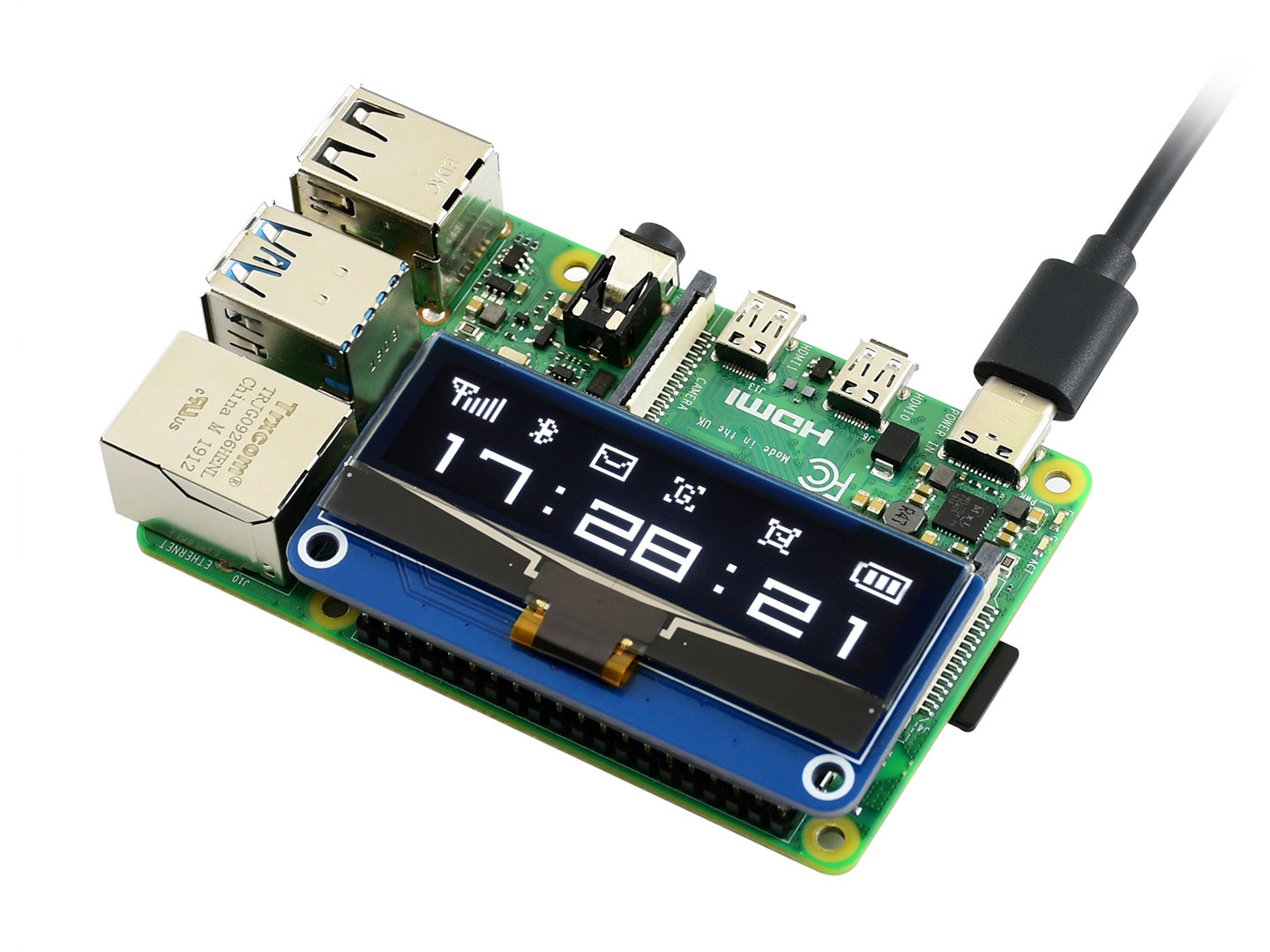

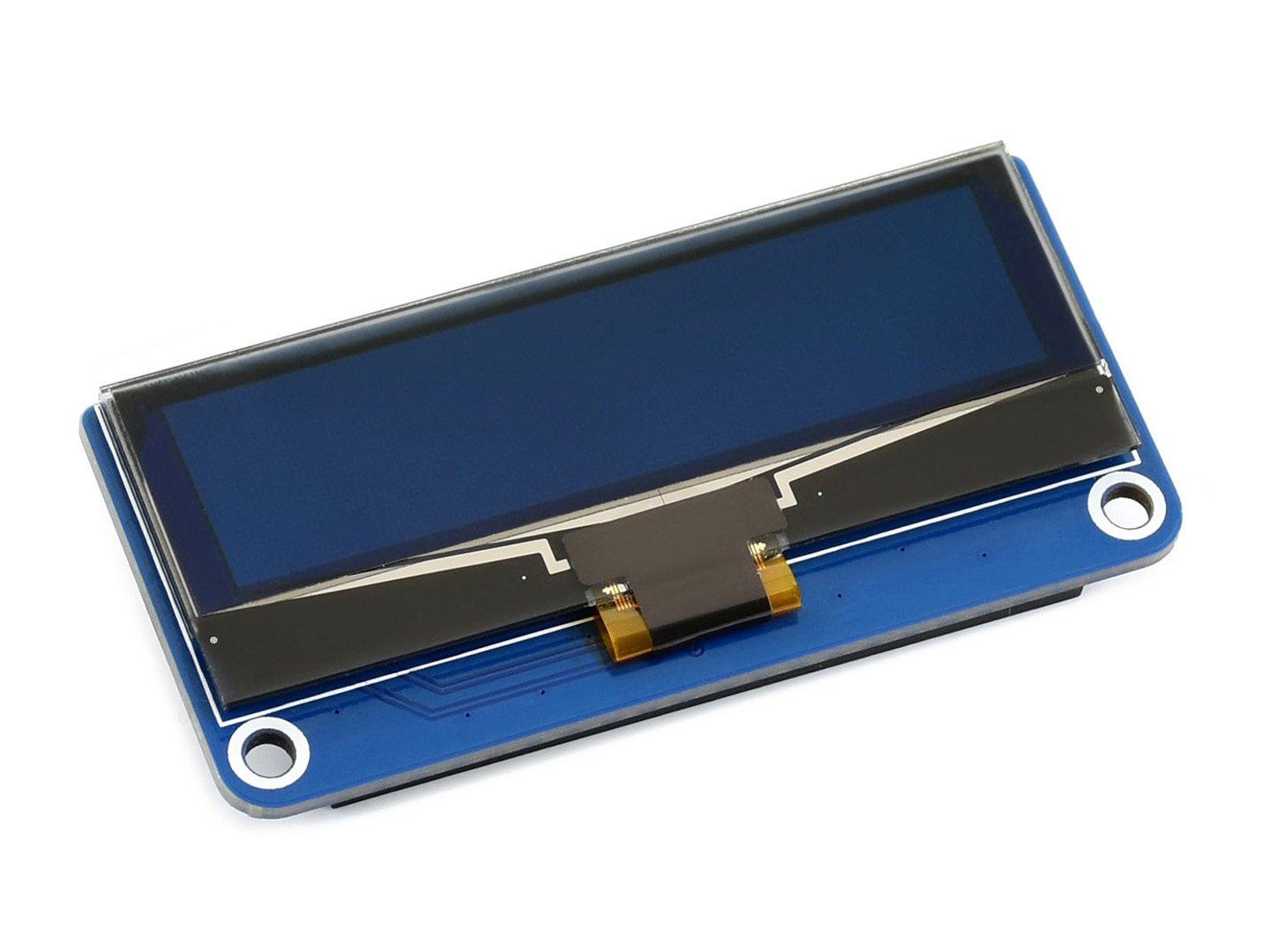

128×32, 2,23 Zoll OLED Display HAT für Raspberry Pi

17,84 €*

Preise inkl. MwSt. zzgl. Versandkosten

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Produktnummer: WSAL17009

Produktinformationen "128×32, 2,23 Zoll OLED Display HAT für Raspberry Pi"

2,23-Zoll-OLED-Display-HAT für Raspberry Pi, 128×32 Pixel, SPI/I2C-Schnittstelle

Übersicht

Dies ist ein OLED-Display-HAT für Raspberry Pi mit 2,23 Zoll Diagonale, 128×32 Pixeln, eingebettetem SSD1305-Treiber und Kommunikation über SPI- oder I2C-Schnittstelle.

Sie möchten eine Steuerschnittstelle für Ihren Pi hinzufügen? Dieses kompakte Display ist die ideale Wahl.

Eigenschaften

Standard-Raspberry-Pi-40-Pin-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Serienboards und Jetson Nano
Optionale Schnittstellen: SPI (Standard) oder I2C, konfigurierbar über onboard-Widerstand
Bereitstellung von Steuerpins für Host-Boards wie Arduino/STM32
Inklusive Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32)

Spezifikationen

Treiber: SSD1305
Schnittstelle: SPI / I2C
Displaygröße: 2,23 Zoll Diagonale
Displayfarbe: Weiß
Auflösung: 128×32
Blickwinkel: >160°
Betriebsspannung: 3,3V/5V
Logikpegel: 3,3V

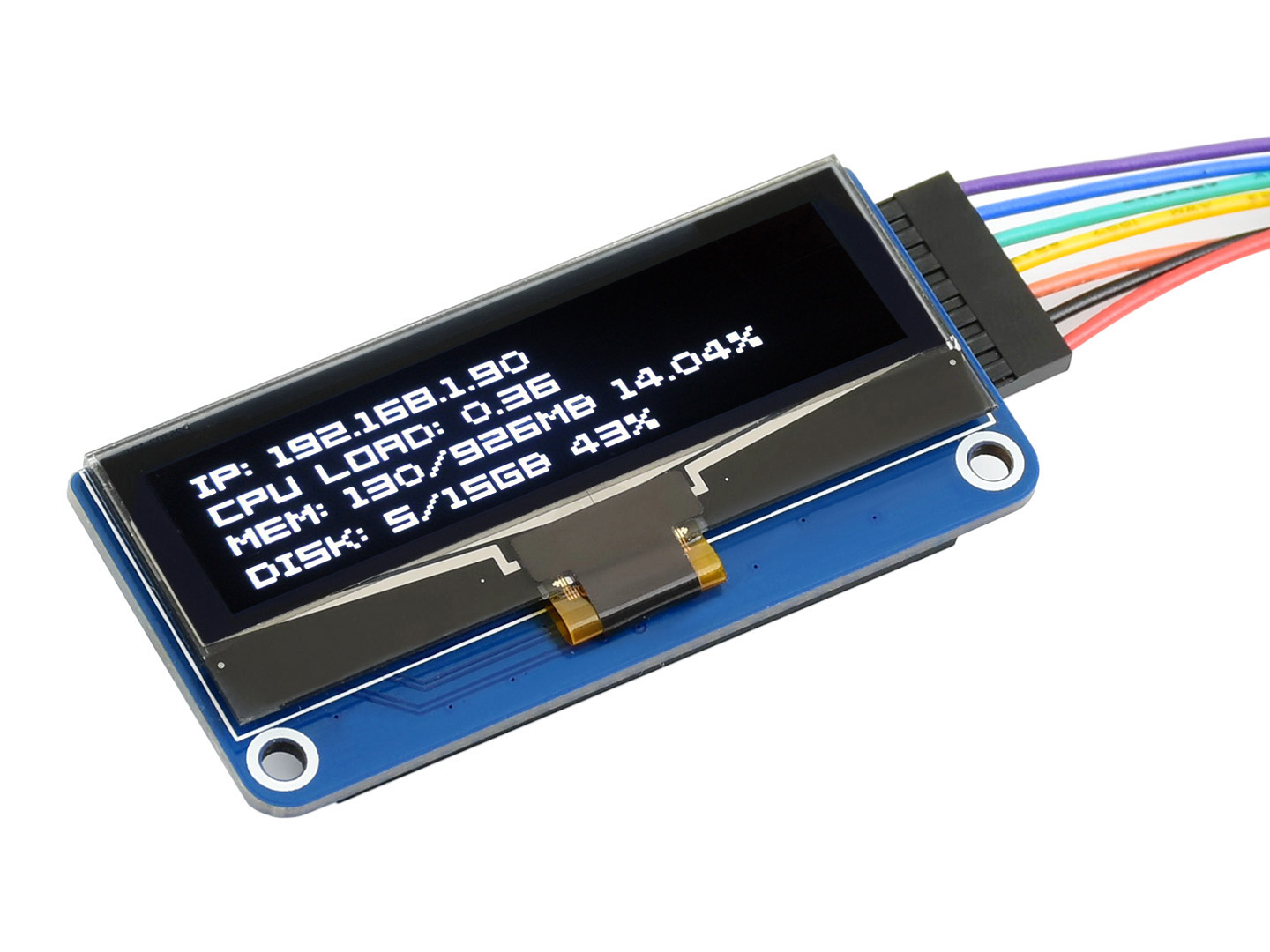

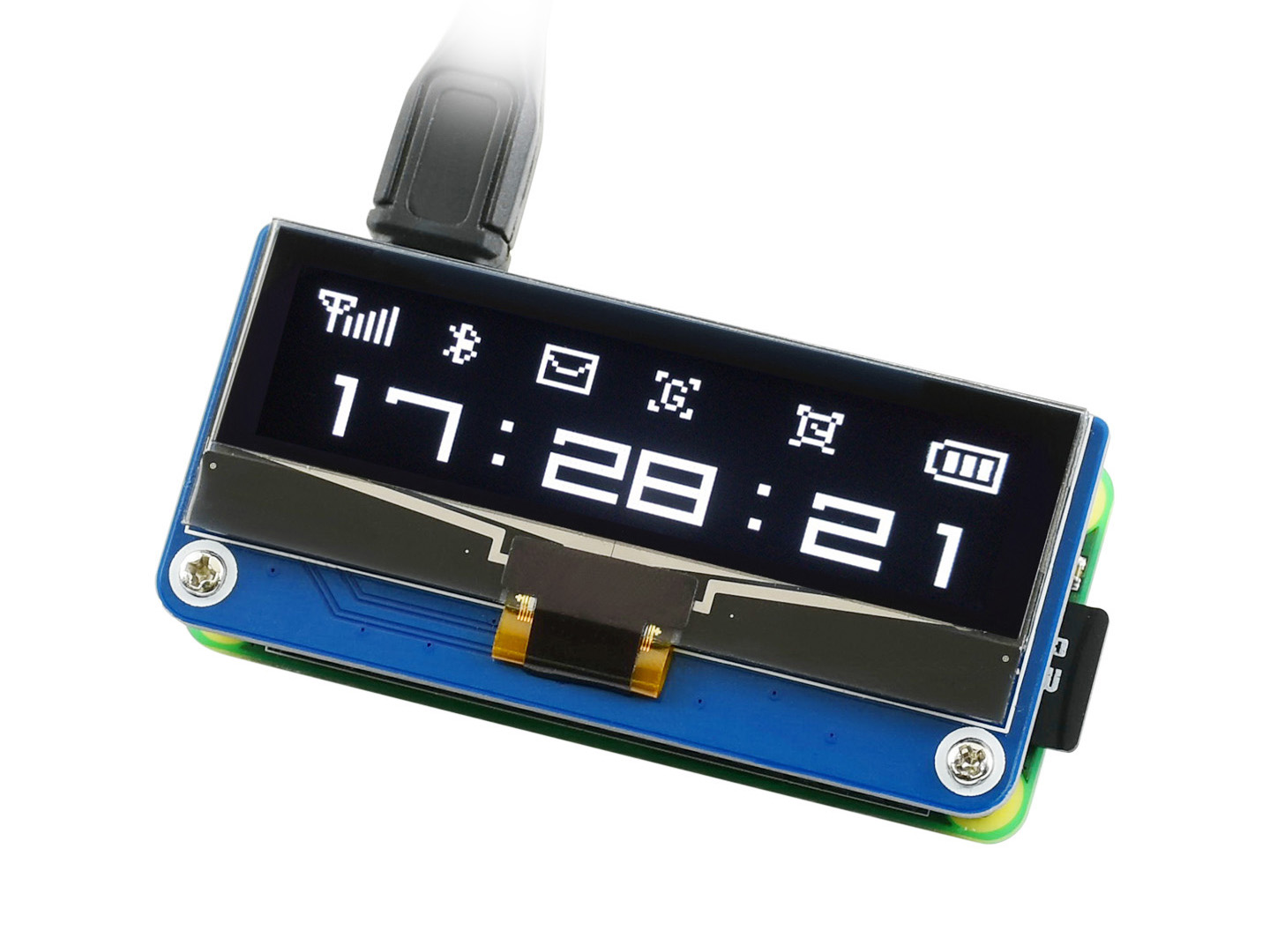

Demo

Schnittstelle

SYMBOL	Raspberry Pi PIN (BCM)	BESCHREIBUNG
VCC	3V3/5V	Stromeingang
GND	GND	Masse
DIN	MOSI	SPI-Dateneingang
CLK	SCLK	SPI-Takteingang
CS	CE0	Chip-Auswahl, aktiv LOW
DC	P24	Daten/Befehlsauswahl (HIGH für Daten, LOW für Befehle)
RST	P25	Reset, aktiv LOW

Abmessungen

Entwicklungsressourcen

Wiki : www.waveshare.com/wiki/2.23inch_OLED_HAT

Lieferumfang

2,23-Zoll-OLED-HAT x1
RPi-Schraubenpaket (2 Stk.) x1
