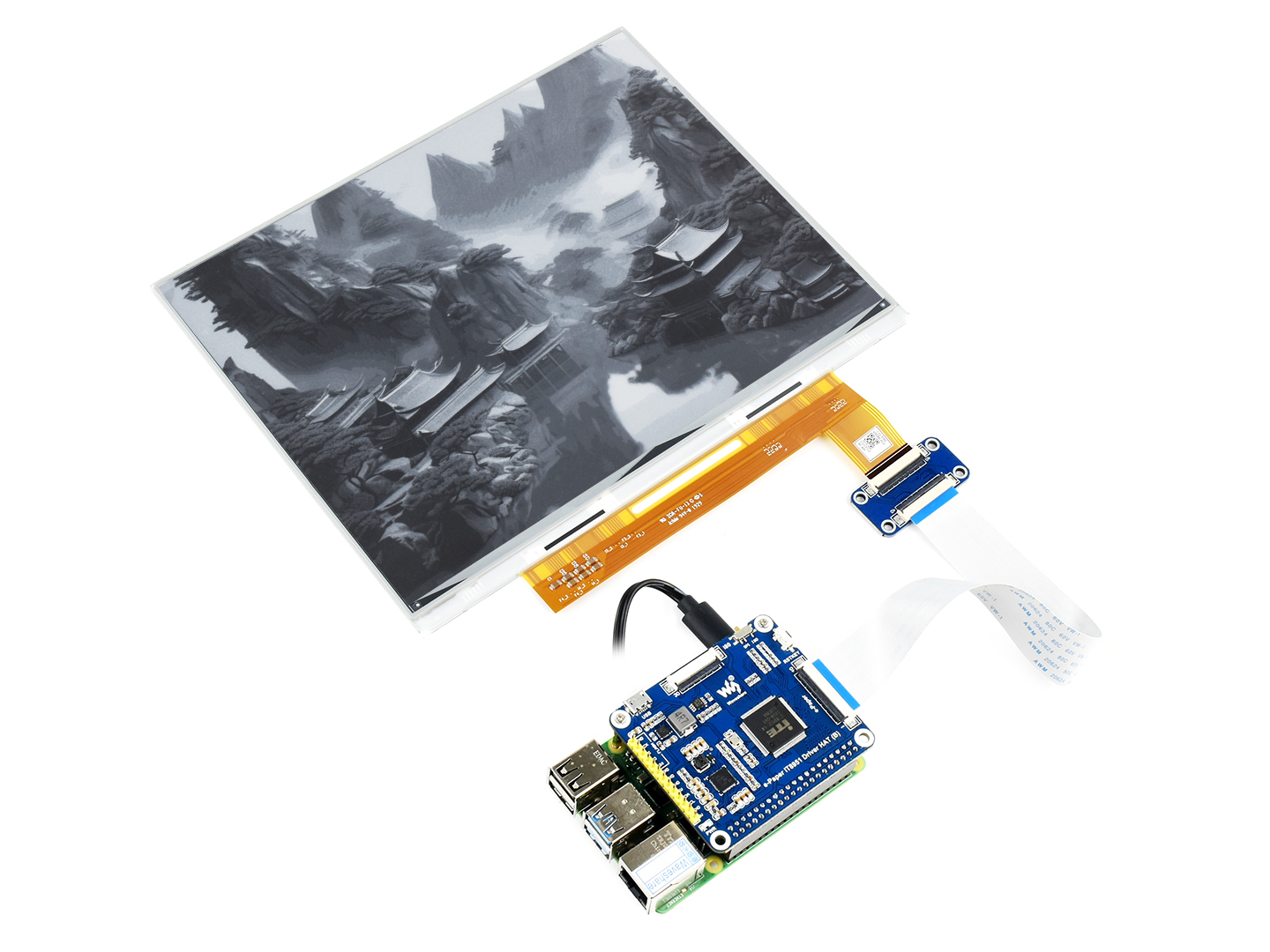

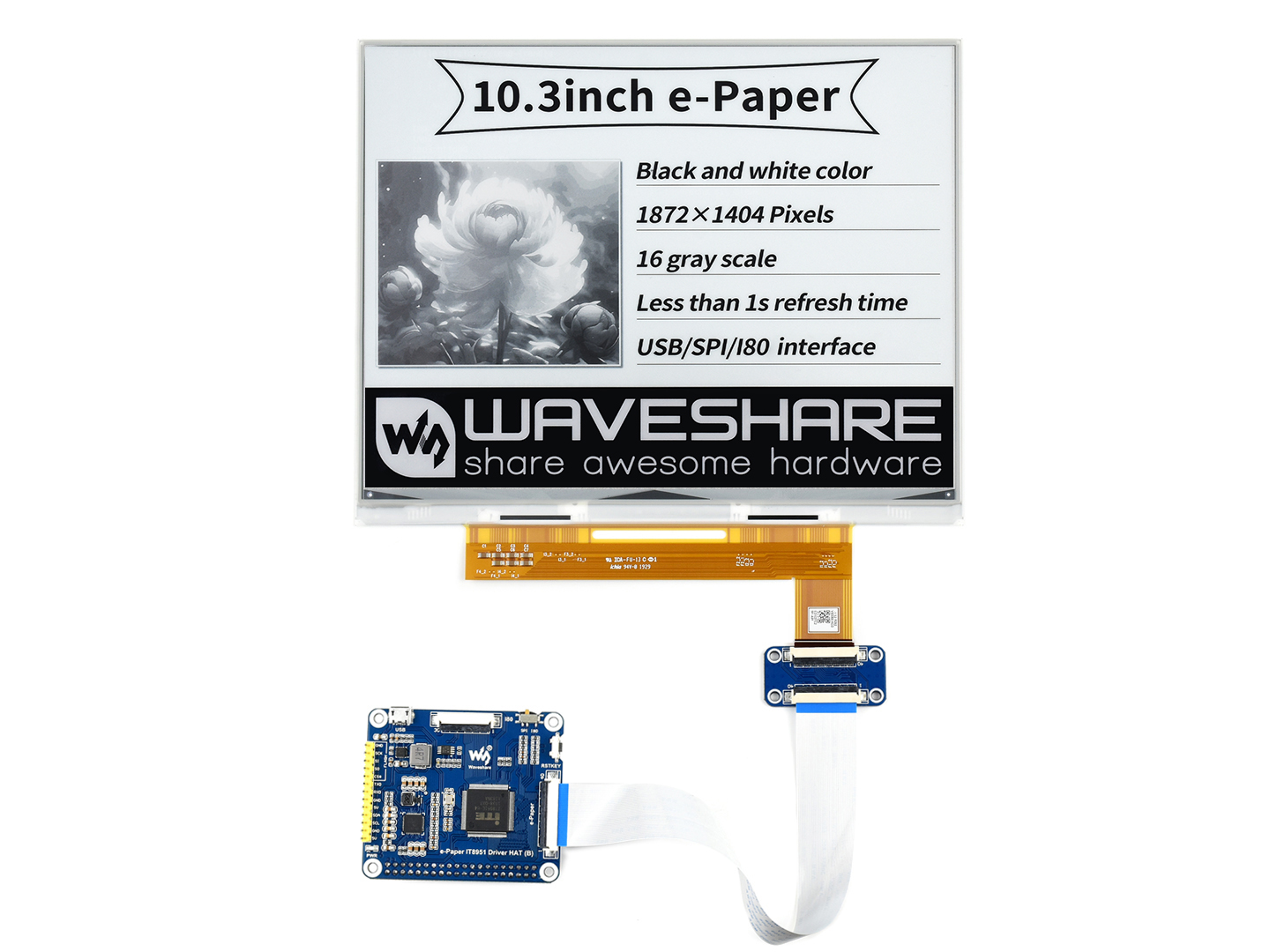

10,3-Zoll-e-Paper-e-Ink-Display-HAT-für-Raspberry-Pi, 1872×1404, Schwarz/Weiß, 16 Graustufen, USB/SPI/I80
241,56 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL18434
Produktinformationen "10,3-Zoll-e-Paper-e-Ink-Display-HAT-für-Raspberry-Pi, 1872×1404, Schwarz/Weiß, 16 Graustufen, USB/SPI/I80"
10,3-Zoll-e-Paper-E-Ink-Display-HAT für Raspberry Pi, 1872×1404 Pixel, Schwarz/Weiß, 2-16 Graustufen, USB/SPI/I80
10,3" e-Paper HAT für Raspberry Pi
Unterstützung für Teilaktualisierung, geringer Stromverbrauch, großer Betrachtungswinkel, papierähnlicher Effekt
Ideal für E-Reader, E-Ink-Monitor, industrielle Instrumente...
- Größe
10,3" - Auflösung
1872×1404 - Betrachtungswinkel
>170° - Anzeigefarbe
Schwarz und Weiß - Graustufen
2-16 (1-4 Bit)
USB/SPI/I80Anzeigepanel
E-PaperErfahrung
PapierähnlichUmgebung
Umgebungslicht erforderlichAnzeigetyp
Passiv reflektierendAktualisierung
Unterstützung für TeilaktualisierungMerkmale auf einen Blick
- Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch nach dem Ausschalten lange bei
- Extrem geringer Stromverbrauch, im Wesentlichen wird nur Strom für die Aktualisierung benötigt
- Standard-Raspberry-Pi-40PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Seriengeräte
- USB/SPI/I80-Schnittstelle, zur Verbindung mit Controller-Platinen wie Raspberry Pi/STM32 usw.
- Liefert mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/STM32)
Spezifikationen
| Betriebsspannung | 5V | Anzeigefarbe | Schwarz, Weiß |
|---|---|---|---|
| Schnittstelle | USB/SPI/I80 | Graustufen | 2-16 (1-4 Bit) |
| Außenabmessungen | 216,70 × 174,40 mm | Vollaktualisierungszeit | <1s |
| Anzeigegröße | 209,66 × 157,25 mm | Aktualisierungsleistung | 1,2W (typ.) |
| Pitch | 0,112 × 0,112 mm | Standby-Strom | 0,1W (typ.) |
| Auflösung | 1872 × 1404 Pixel | Betrachtungswinkel | >170° |
Vorteile von EINK
E-Paper-Displays nutzen Mikrokapsel-Elektrophorese-Technologie zur Anzeige. Das Prinzip ist: Geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind, bewegen sich an die Seiten der Mikrokapsel, wenn ein elektrisches Feld angelegt wird, wodurch die Mikrokapsel durch Reflexion von Umgebungslicht sichtbar wird, genau wie bei herkömmlichem gedrucktem Papier. E-Paper-Displays zeigen Bilder/Texte unter Lampenlicht oder natürlichem Licht klar an, benötigen keine Hintergrundbeleuchtung und verfügen über einen Betrachtungswinkel von fast bis zu 180°. Sie werden aufgrund ihres papierähnlichen Effekts normalerweise als E-Reader verwendet.
Standard-Raspberry-Pi-40PIN-GPIO-Stecker
kompatibel mit Raspberry-Pi-Seriengeräten
Der Raspberry Pi auf dem Foto ist NICHT enthalten.
Onboard-USB/SPI/I80-Steuerungsschnittstelle
zur Verwendung mit Controller-Platinen wie Raspberry Pi/STM32
| SPI-Pinbelegung | |
|---|---|
| VCC | Stromversorgung, 5V-Eingang |
| GND | Masse |
| MISO | SPI-MISO-Pin |
| MOSI | SPI-MOSI-Pin |
| SCK | SPI-SCK-Pin |
| CS | SPI-Chip-Auswahl, aktiv niedrig |
| RST | Externer Reset, aktiv niedrig |
| HRDY | Ausgang für den Beschäftigtstatus, aktiv niedrig |
Anwendungsbeispiele
Geeignet für Preisschilder, Asset-/Geräteschilder, Regaletiketten, Konferenznamensschilder...
Außenabmessungen
Ressourcen & Dienste
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Auswahlführer
| Teilenummer | Farben | Graustufen | Auflösung | Anzeigegröße (mm) | Außenabmessungen (mm) | Vollaktualisierungszeit (s) | Teilaktualisierung1 | Pi-Header2 | Flexibel | Schnittstelle |
|---|---|---|---|---|---|---|---|---|---|---|
| 1,02-Zoll-e-Paper-Modul | Schwarz, Weiß | 2 | 128×80 | 21,76 × 14,00 | 42,0 × 27,0 | 2 | √ | SPI | ||
| 1,54-Zoll-e-Paper-Modul | Schwarz, Weiß | 2 | 200×200 | 27,00 × 27,00 | 48,0 × 33,0 | 2 | √ | SPI | ||
| 1,54-Zoll-e-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 200×200 | 27,00 × 27,00 | 48,0 × 33,0 | 14 | SPI | |||
| 1,54-Zoll-e-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 200×200 | 27,00 × 27,00 | 48,0 × 33,0 | 20 | SPI | |||
| 1,64-Zoll-e-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 168×168 | 29,568 × 29,568 | 47 × 38 | 12 | SPI | |||
| 2,13-Zoll-e-Paper-HAT | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,2 | 2 | √ | √ | SPI | |
| 2,13-Zoll-e-Paper-HAT+ | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,5 | 2 | √ | √ | SPI | |
| 2,13-Zoll-e-Paper-HAT (B) | Rot, Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,2 | 15 | √ | SPI | ||
| 2,13-Zoll-e-Paper-HAT (G) | Rot, Gelb, Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 65,0 × 30,2 | 16 | √ | SPI | ||
| 2,13-Zoll-Touch-e-Paper-HAT | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 69,15 × 38,90 | 2 | √ | √ | SPI | |
| 2,13-Zoll-Touch-e-Paper-HAT (mit Gehäuse) | Schwarz, Weiß | 2 | 250×122 | 48,55 × 23,70 | 72,20 × 41,90 | 2 | √ | √ | SPI | |
| 2,15-Zoll-e-Paper-HAT+ (B) | Rot, Schwarz, Weiß | 2 | 296×160 | 48,10 × 26,00 | 65,0 × 34,0 | 23 | √ | SPI | ||
| 2,15-Zoll-e-Paper-HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 296×160 | 48,10 × 26,00 | 65,0 × 34,0 | 20 | √ | SPI | ||
| 2,36-Zoll-e-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 296×168 | 52,096 × 29,568 | 69,5 × 38,5 | 12 | SPI | |||
| 2,66-Zoll-e-Paper-Modul | Schwarz, Weiß | 2 | 296×152 | 30,704 × 60,088 | 37,0 × 83,5 | 6 | √ | SPI | ||
| 2,66-Zoll-e-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 296×152 | 30,704 × 60,088 | 37,0 × 83,5 | 15 | SPI | |||
| 2,66-Zoll-e-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 360×184 | 60,05 × 30,69 | 85,0 × 38,5 | 26 | SPI | |||
| 2,7-Zoll-e-Paper-HAT | Schwarz, Weiß | 4 | 264×176 | 57,29 × 38,19 | 85,0 × 56,0 | 6 | √ | √ | SPI | |
| 2,7-Zoll-e-Paper-HAT (B) | Rot, Schwarz, Weiß | 2 | 264×176 | 57,288 × 38,192 | 73,5 × 56,0 | 15 | √ | SPI | ||
| 2,9-Zoll-e-Paper-Modul | Schwarz, Weiß | 4 | 296×128 | 66,89 × 29,05 | 89,5 × 38,0 | 3 | √ | SPI | ||
| 2,9-Zoll-e-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 296×128 | 66,89 × 29,05 | 89,5 × 38,0 | 15 | SPI | |||
| 2,9-Zoll-e-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 296×128 | 66,89 × 29,05 | 89,5 × 38,0 | 16 | SPI | |||
| 2,9-Zoll-Touch-e-Paper-HAT | Schwarz, Weiß | 4 | 296×128 | 66,89 × 29,05 | 89,10 × 42,70 | 3 | √ | √ | SPI | |
| 3-Zoll-e-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 400×168 | 70,4 × 29,568 | 88,5 × 41 | 12 | SPI | |||
| 3,5-Zoll-e-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 384×184 | 79,68 × 38,18 | 94,00 × 47,50 | 20 | SPI | |||
| 3,52-Zoll-e-Paper-HAT | Schwarz, Weiß | 2 | 360×240 | 74,51 × 49,67 | 86,5 × 57 | 1,5 | √ | SPI | ||
| 3,52-Zoll-e-Paper-HAT (B) | Rot, Schwarz, Weiß | 2 | 360×240 | 74,51 × 49,67 | 86,5 × 57 | 16 | √ | SPI | ||
| 3,6-Zoll-e-Paper-HAT+ (E) | E6 Vollfarbe | 2 | 600×400 | 76,20 × 50,80 | 89,50 × 59,00 | 15 | √ | SPI | ||
| 3,7-Zoll-e-Paper-HAT | Schwarz, Weiß | 4 | 480×280 | 47,32 × 81,12 | 58,0 × 96,5 | 3 | √ | √ | SPI | |
| 3,7-Zoll-e-Paper-HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 416×240 | 81,54 × 47,04 | 96,00 × 57,00 | 20 | √ | SPI | ||
| 3,97-Zoll-e-Paper-HAT+ | Schwarz, Weiß | 4 | 800×480 | 86,40 × 51,84 | 99,50 × 60,00 | 3,5 | √ | √ | SPI | |
| 3,97-Zoll-e-Paper-HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 800×480 | 86,40 × 51,84 | 99,50 × 60,00 | 21 | √ | SPI | ||
| 4-Zoll-e-Paper-HAT+ (E) | E6 Vollfarbe | 2 | 600×400 | 84,6 × 56,40 | 101,00 × 68,00 | 19 | √ | SPI | ||
| 4,2-Zoll-e-Paper-Modul | Schwarz, Weiß | 4 | 400×300 | 84,80 × 63,60 | 103,0 × 78,5 | 5 | √ | SPI | ||
| 4,2-Zoll-e-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 400×300 | 84,80 × 63,60 | 103,0 × 78,5 | 15 | SPI | |||
| 4,2-Zoll-e-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 400×300 | 84,80 × 63,60 | 103,0 × 78,5 | 21 | SPI | |||
| 4,26-Zoll-e-Paper-HAT | Schwarz, Weiß | 4 | 800×480 | 92,80 × 55,68 | 107,0 × 64,0 | 4 | √ | √ | SPI | |
| 4,3-Zoll-e-Paper-UART-Modul | Schwarz, Weiß | 4 | 800×600 | 88,00 × 66,00 | 118,0 × 75,0 | 1,5 | UART | |||
| 4,37-Zoll-e-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 512×368 | 90,11 × 64,77 | 101,5 × 81,5 | 14 | SPI | |||
| 5-Zoll-e-Paper-HAT | Schwarz, Weiß | 2 | 960×552 | 110,59 × 62,65 | 126,38 × 71,19 | 1,8 | √ | √ | SPI | |
| 5,79-Zoll-e-Paper-Modul | Schwarz, Weiß | 4 | 792×272 | 139,00 × 47,74 | 152,50 × 58,50 | 3,5 | √ | SPI | ||
| 5,79-Zoll-e-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 792×272 | 139,00 × 47,74 | 152,50 × 58,50 | 24 | SPI | |||
| 5,79-Zoll-e-Paper-Modul (G) | Rot, Gelb, Schwarz, Weiß | 2 | 792×272 | 139,00 × 47,74 | 152,50 × 58,50 | 21 | SPI | |||
| 5,83-Zoll-e-Paper-HAT | Schwarz, Weiß | 2 | 648×480 | 119,232 × 88,320 | 125,4 × 99,5 | 5 | √ | SPI | ||
| 5,83-Zoll-e-Paper-HAT (G) | Rot, Gelb, Schwarz, Weiß | 2 | 648×480 | 118,78 × 88,22 | 125,40 × 99,50 | 20 | √ | SPI | ||
| 6-Zoll-e-Paper-HAT | Schwarz, Weiß | 16 | 800×600 | 122,4 × 90,6 | 138,4 × 101,8 | <1 | √ | √ | USB/SPI/I80 | |
| 6-Zoll-HD-e-Paper-HAT | Schwarz, Weiß | 16 | 1448×1072 | 122,4 × 90,6 | 138,4 × 101,8 | <1 | √ | √ | USB/SPI/I80 | |
| 7,3-Zoll-e-Paper-HAT (E) | E6 Vollfarbe | 2 | 800×480 | 160 × 96 | 170,2 × 111,2 | 12 | √ | SPI | ||
| 7,3-Zoll-e-Paper-HAT (F) | 7-Farbig | 2 | 800×480 | 160 × 96 | 170,2 × 111,2 | 35 | √ | SPI | ||
| 7,5-Zoll-e-Paper-HAT | Schwarz, Weiß | 4 | 800×480 | 163,20 × 97,92 | 170,2 × 111,2 | 4 | √ | √ | SPI | |
| 7,5-Zoll-HD-e-Paper-HAT | Schwarz, Weiß | 2 | 880×528 | 163,24 × 97,94 | 170,2 × 111,2 | 5 | √ | SPI | ||
| 7,5-Zoll-e-Paper-HAT (B) | Rot, Schwarz, Weiß | 2 | 800×480 | 163,20 × 97,92 | 170,2 × 111,2 | 26 | √ | √ | SPI | |
| 7,5-Zoll-e-Paper-HAT (H) | Rot, Gelb, Schwarz, Weiß | 2 | 800×480 | 163,20 × 97,92 | 170,20 × 111,20 | 22 | √ | SPI | ||
| 7,8-Zoll-e-Paper-HAT | Schwarz, Weiß | 16 | 1872×1404 | 158,18 × 118,64 | 173,8 × 127,6 | <1 | √ | √ | USB/SPI/I80 | |
| 9,7-Zoll-e-Paper-HAT | Schwarz, Weiß | 16 | 1200×825 | 202,8 × 139,43 | 218,8×156,4 | <1 | √ | √ | USB/SPI/I80 | |
| 10,2-Zoll-e-Paper-HAT (G) | Rot, Gelb, Schwarz, Weiß | 2 | 960 × 640 | 215,52 × 143,68 | 224,00 × 157,00 | 27 | √ | SPI | ||
| 10,3-Zoll-e-Paper-HAT | Schwarz, Weiß | 16 | 1872×1404 | 209,66 × 157,25 | 216,7 × 174,4 | <1 | √ | √ | USB/SPI/I80 | |
| 10,3-Zoll-e-Paper-HAT (D) | Schwarz, Weiß | 16 | 1872×1404 | 209,66 × 157,25 | 227,7 × 165,8 | <1 | √ | √ | √ | USB/SPI/I80 |
| 10,85-Zoll-e-Paper-HAT+ | Schwarz, Weiß | 2 | 1360 × 480 | 259,76 × 91,68 | 270,56 × 105,92 | 3,5 | √ | SPI | ||
| 10,85-Zoll-e-Paper-HAT+ (G) | Rot, Gelb, Schwarz, Weiß | 2 | 1360 × 480 | 259,76 × 91,68 | 270,56 × 105,92 | 21 | √ | SPI | ||
| 12,48-Zoll-e-Paper-Modul | Schwarz, Weiß | 2 | 1304×984 | 252,98 × 190,90 | 280,0 × 229,5 | <8 | √ | SPI | ||
| 12,48-Zoll-e-Paper-Modul (B) | Rot, Schwarz, Weiß | 2 | 1304×984 | 252,98 × 190,90 | 280,0 × 229,5 | 37 | √ | SPI | ||
| 13,3-Zoll-e-Paper-HAT | Schwarz, Weiß | 16 | 1600×1200 | 270,40 × 202,80 | 285,80 × 213,65 | <1 | √ | √ | USB/SPI/I80 | |
| 13,3-Zoll-e-Paper-HAT (B) | Rot, Schwarz, Weiß | 2 | 960×680 | 275,52 × 195,16 | 286,32 × 212,26 | 22 | √ | √ | SPI | |
| 13,3-Zoll-e-Paper-HAT (K) | Schwarz, Weiß | 4 | 960×680 | 275,52 × 195,16 | 286,32 × 212,26 | 5 | √ | √ | SPI | |
| 13,3-Zoll-e-Paper-HAT (E) | E6 Vollfarbe | 2 | 1600×1200 | 270,40 × 202,80 | 284,70 × 208,80 | 19 | √ | SPI |
- Die Teilaktualisierung dauert normalerweise etwa 0,3 s
- Pi-Header: Standard-Raspberry-Pi-40PIN-GPIO-Erweiterungsstecker, unterstützt Raspberry-Pi-Seriengeräte

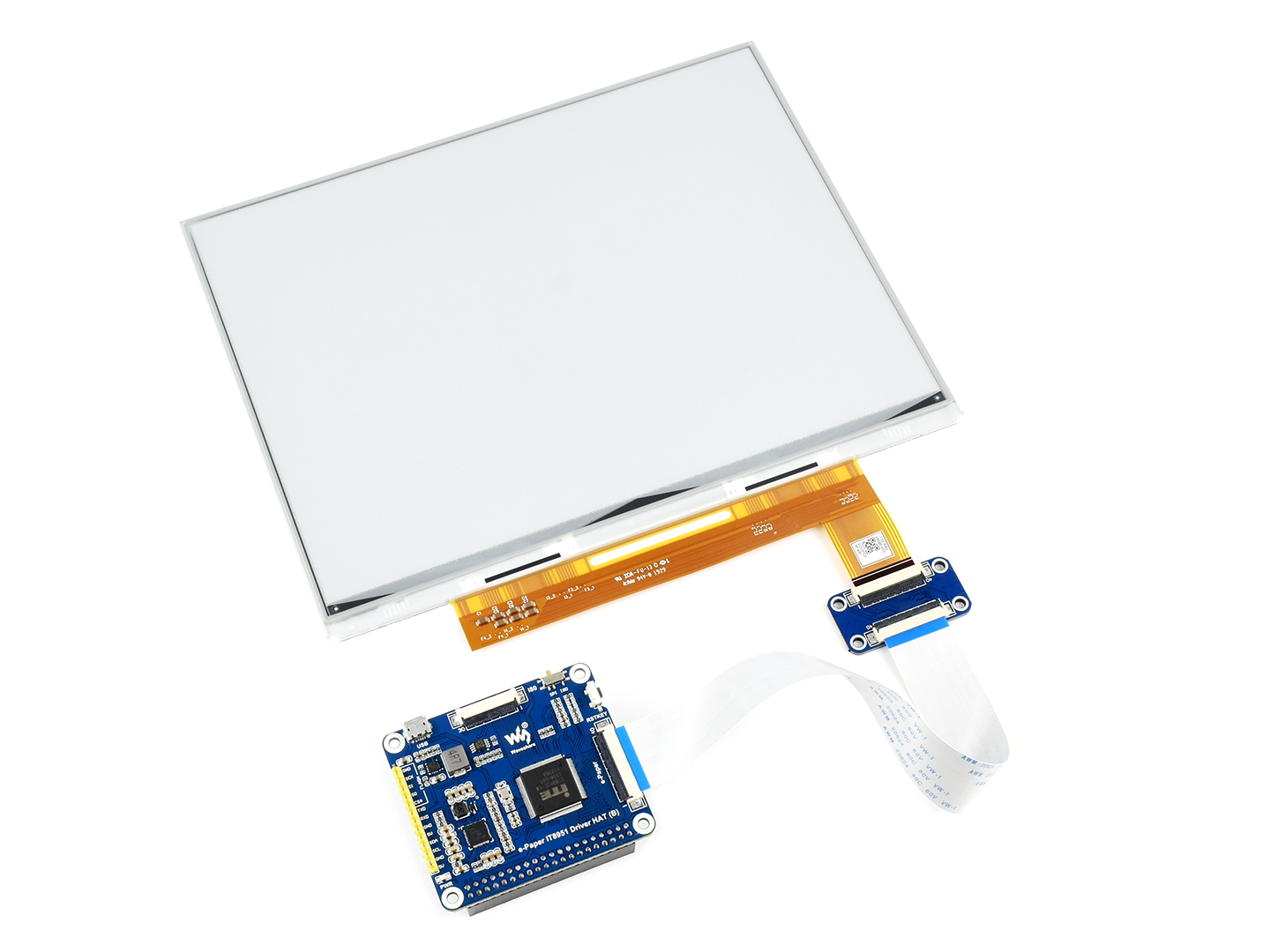

Lieferumfang
Tatsächliches Gewicht: 0,145 kg

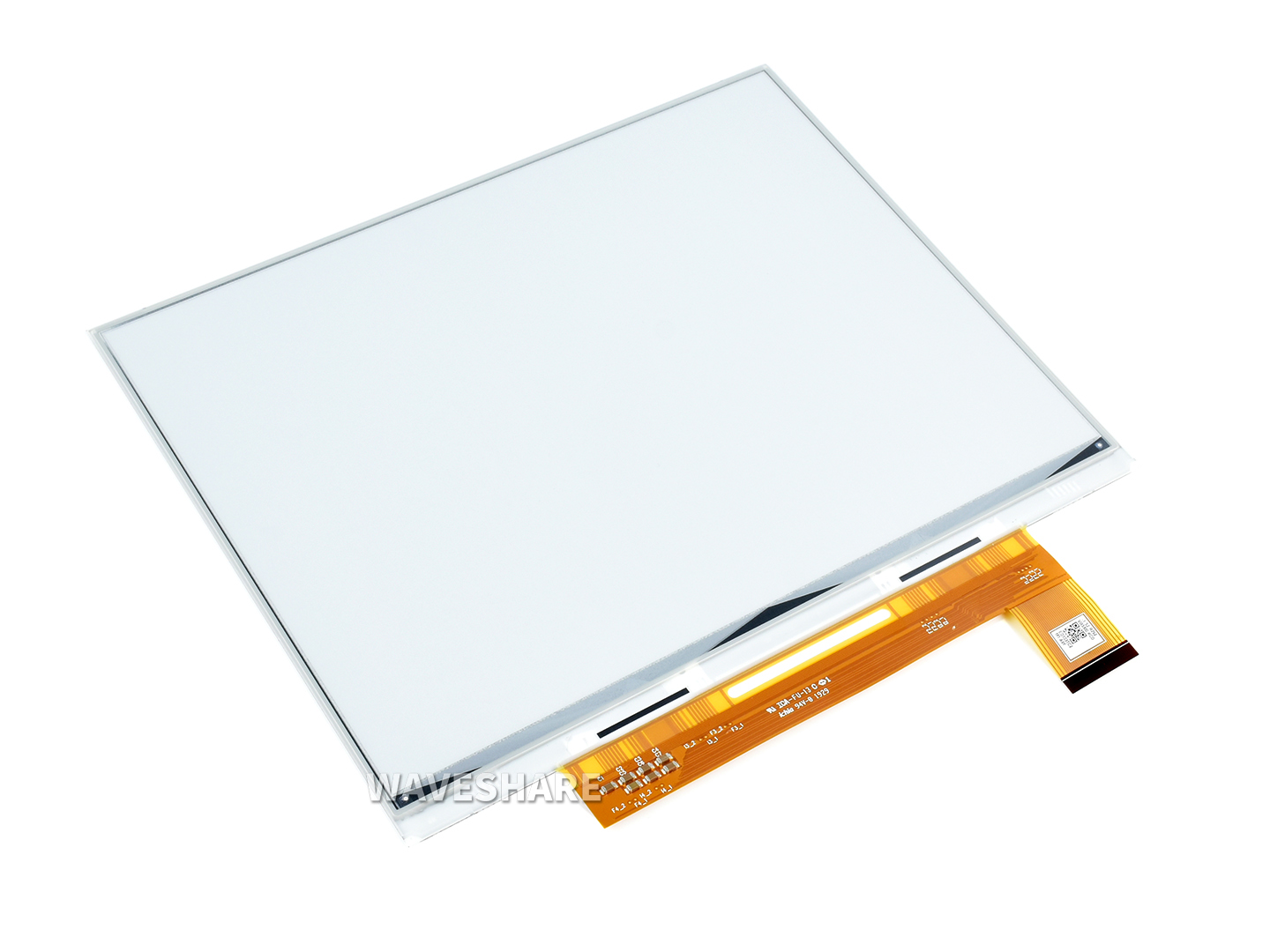

- 10,3-Zoll-e-Paper x1
- e-Paper IT8951 Driver HAT (B) x1
- 10,3-Zoll-e-Paper-Adapter x1
- 40PIN-FFC (Kontakt auf derselben Seite) x1
- USB-Typ-A-Stecker zu Micro-B-Stecker-Kabel x1
- PH2.0 20 cm 8Pin x1
- RPi-Schraubenpaket (2 Stk.) x1
