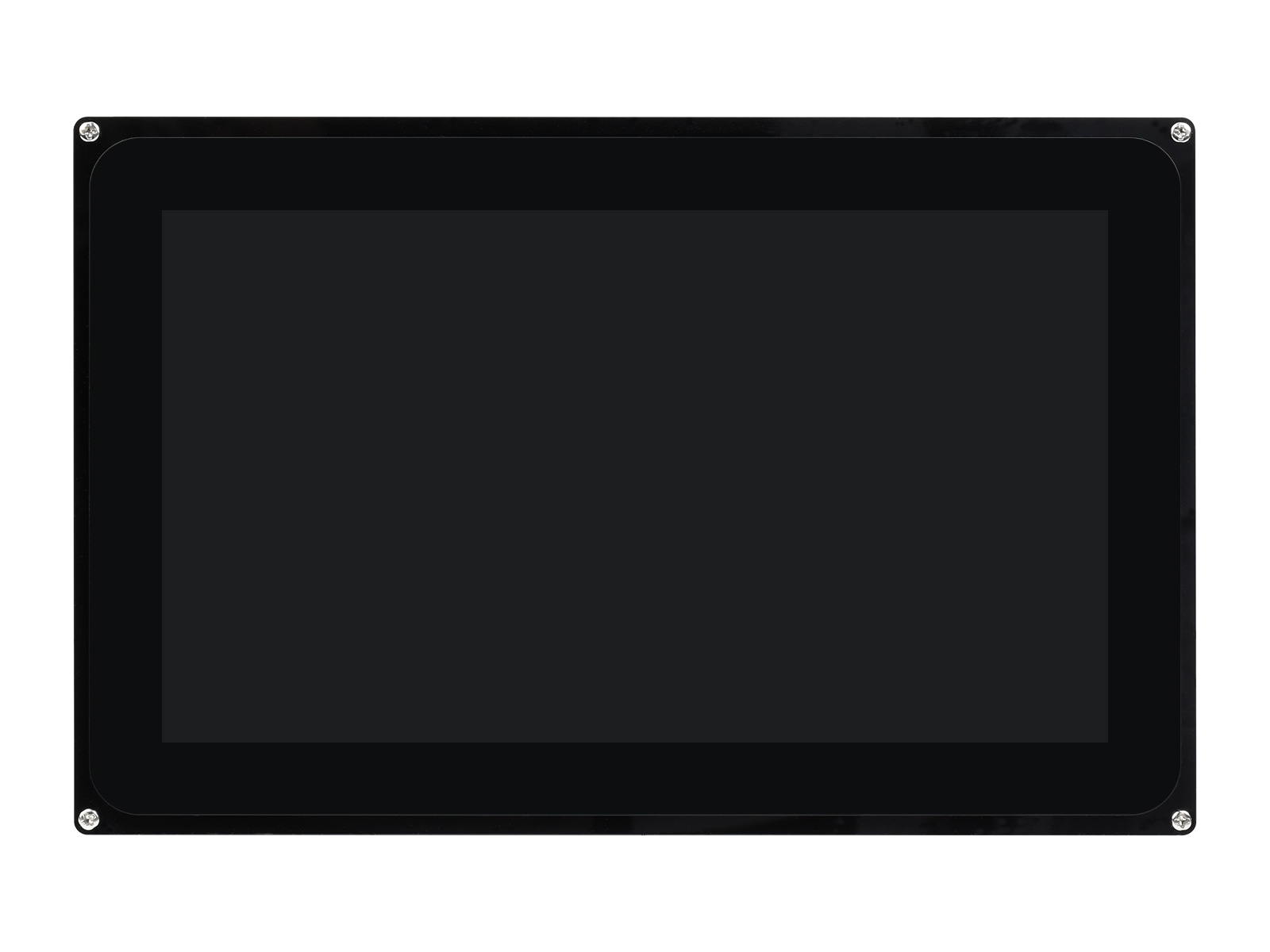

10,1-Zoll kapazitiver Touch-LCD (F), 1024 × 600, gehärtetes Glas, IPS-Panel
83,29 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL22520
Produktinformationen "10,1-Zoll kapazitiver Touch-LCD (F), 1024 × 600, gehärtetes Glas, IPS-Panel"
10,1-Zoll kapazitiver Touch-LCD (F), 1024 × 600, gehärtetes Glas, IPS-Panel
10,1-Zoll kapazitiver Touch-LCD
Gehärtetes Glas, IPS-Panel
Spezifikationen
| LCD-Typ | IPS |
|---|---|
| Schnittstelle | RGB |
| Touch-Controller | GT7385 |
| Touch-Panels-Typ | Kapazitiv (10-Punkt-Touch) |
| Hintergrundbeleuchtung | LED |
| Anzeigegröße (mm) | 223,00 × 125,28 |
| Pitch (mm) | 0,2175 × 0,2088 |
| Seitenverhältnis | 16:9 |
| Auflösung | 1024 × 600 (Pixel) |
| Stromverbrauch | TBD |
| Hintergrundstrom | TBD |
| Betriebstemperatur | 0 ~ 70℃ |
Vielseitige Anwendungsbereiche
Industrielle Steuerung, Ladestation, Smart Home, Medizin, Internet of Things, Roboter, Fahrzeuginstrumente, Verkaufsautomaten, intelligente CNC, Kosmetikinstrumente
Unterstützt 10-Punkt-Touch
IPS-Panel
Gehärtetes Glas
Härtegrad bis zu 6H, starker Schutz mit besserer Lichtdurchlässigkeit
RGB-Schnittstellen-Definition
| PIN NR. | SYMBOL | Beschreibung | I/O | FUNKTION |
|---|---|---|---|---|
| 40 | BL_VDD | Stromversorgung | Strom | Hintergrundbeleuchtung Stromversorgung, 5V anschließen |
| 39 | BL_VDD | |||
| 38 | GND | Strommasse | GND | |
| 37 | VDD | Stromversorgung | Stromversorgungsspannung, 3,3V anschließen | |
| 36 | R0 | Daten | Eingang | Rote Daten |
| 35 | R1 | |||
| 34 | R2 | |||
| 33 | R3 | |||
| 32 | R4 | |||
| 31 | R5 | |||
| 30 | R6 | |||
| 29 | R7 | |||
| 28 | G0 | Daten | Eingang | Grüne Daten |
| 27 | G1 | |||
| 26 | G2 | |||
| 25 | G3 | |||
| 24 | G4 | |||
| 23 | G5 | |||
| 22 | G6 | |||
| 21 | G7 | |||
| 20 | B0 | Daten | Eingang | Blaue Daten |
| 19 | B1 | |||
| 18 | B2 | |||
| 17 | B3 | |||
| 16 | B4 | |||
| 15 | B5 | |||
| 14 | B6 | |||
| 13 | B7 | |||
| 12 | GND | Strommasse | Strom | GND |
| 11 | PCLK | LCD-Takt | Eingang | LCD-Taktsignal |
| 10 | LCD-BL-EN | Hintergrundbeleuchtung Steuerung aktivieren | Eingang | LCD-BL-EN=0: Hintergrundbeleuchtung ausLCD-BL-EN=1: Hintergrundbeleuchtung an |
| 9 | HSYNC | Horizontaler Sync | Eingang | Horizontaler Sync-Signal |
| 8 | VSYNC | Vertikaler Sync | Eingang | Vertikaler Sync-Signal |
| 7 | DE | Steuermodus-Auswahl | Eingang | DE=0: SYNC-Modus; DE=1: DE-Modus |
| 6 | LCD-BL-ADJ | LCD-Hintergrundbeleuchtung Einstellung | Eingang | PWM-Einstellung Hintergrundbeleuchtung Signal |
| 5 | GND | Strommasse | Strom | GND |
| 4 | CTP-SDA | I2C Datenpin | Eingang/Ausgang | I2C Datenpin, Daten lesen und schreiben |
| 3 | CTP-SCL | I2C Takt-Pin | Eingang | I2C Takt-Pin, Taktsteuerung |
| 2 | CTP-RST | Reset-Pin | Eingang | Reset-Eingang |
| 1 | CTP-INT | Interrupt-Pin | Ausgang | Externer Touch-Interrupt-Steuerpin |

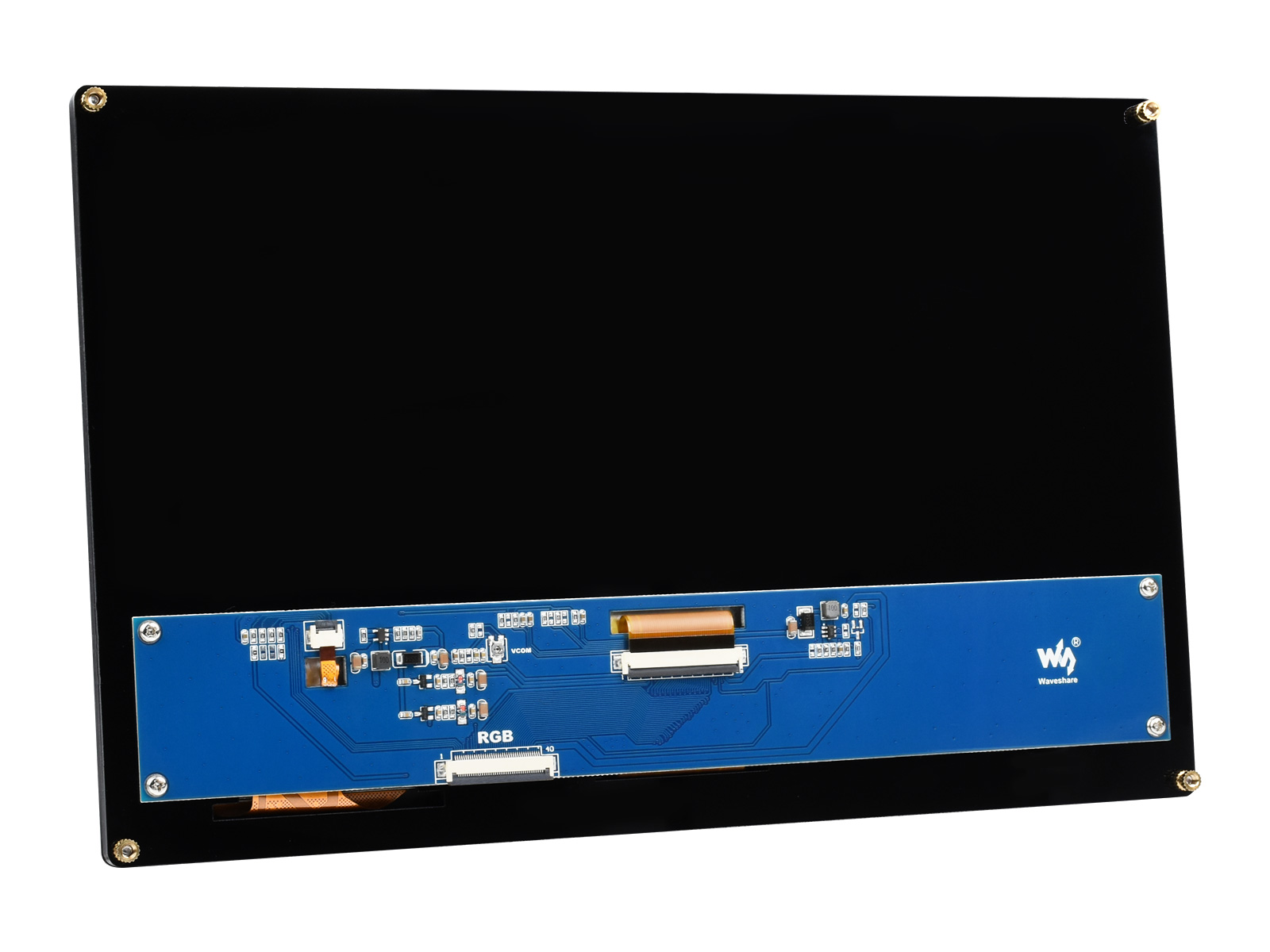

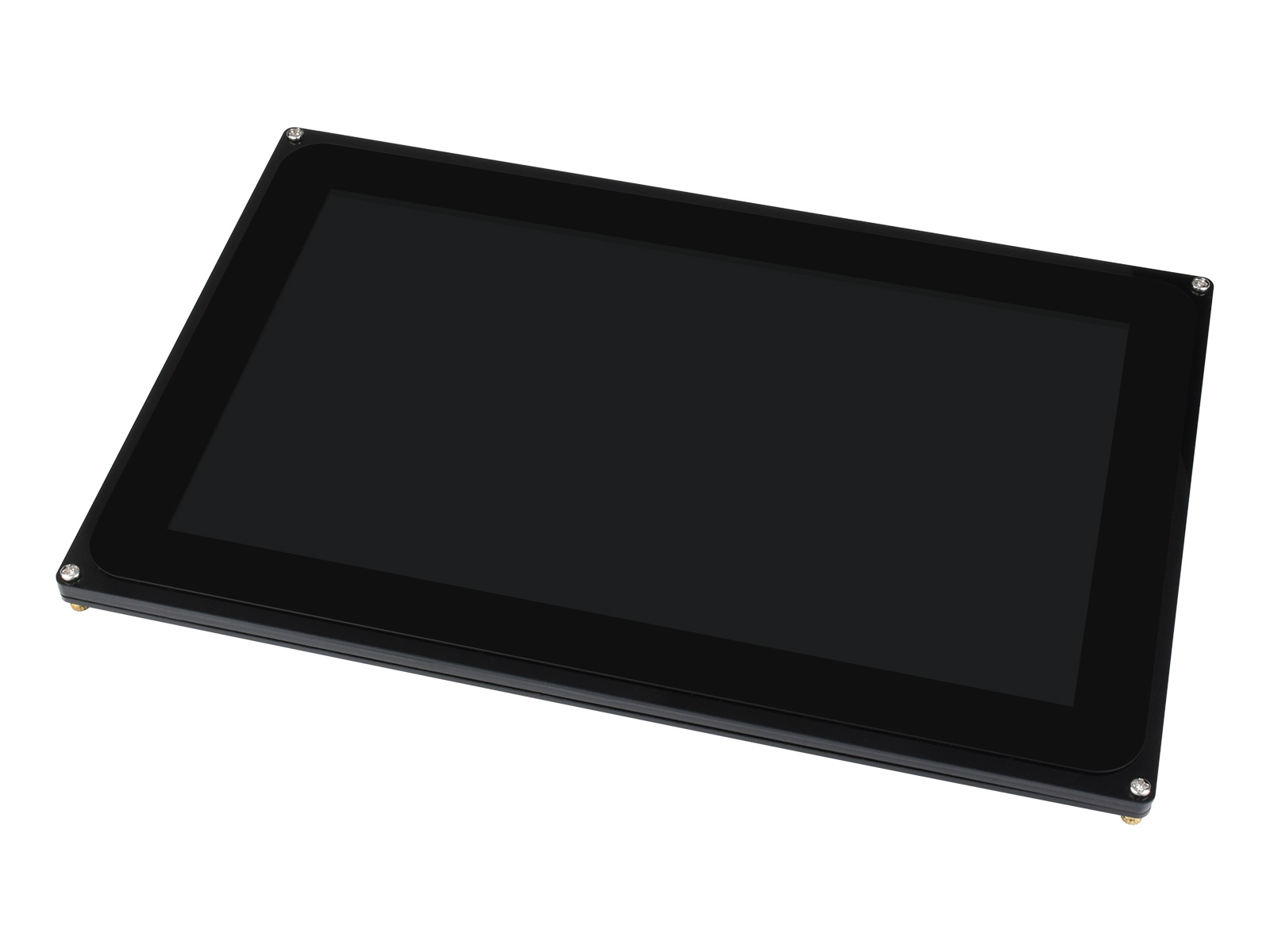

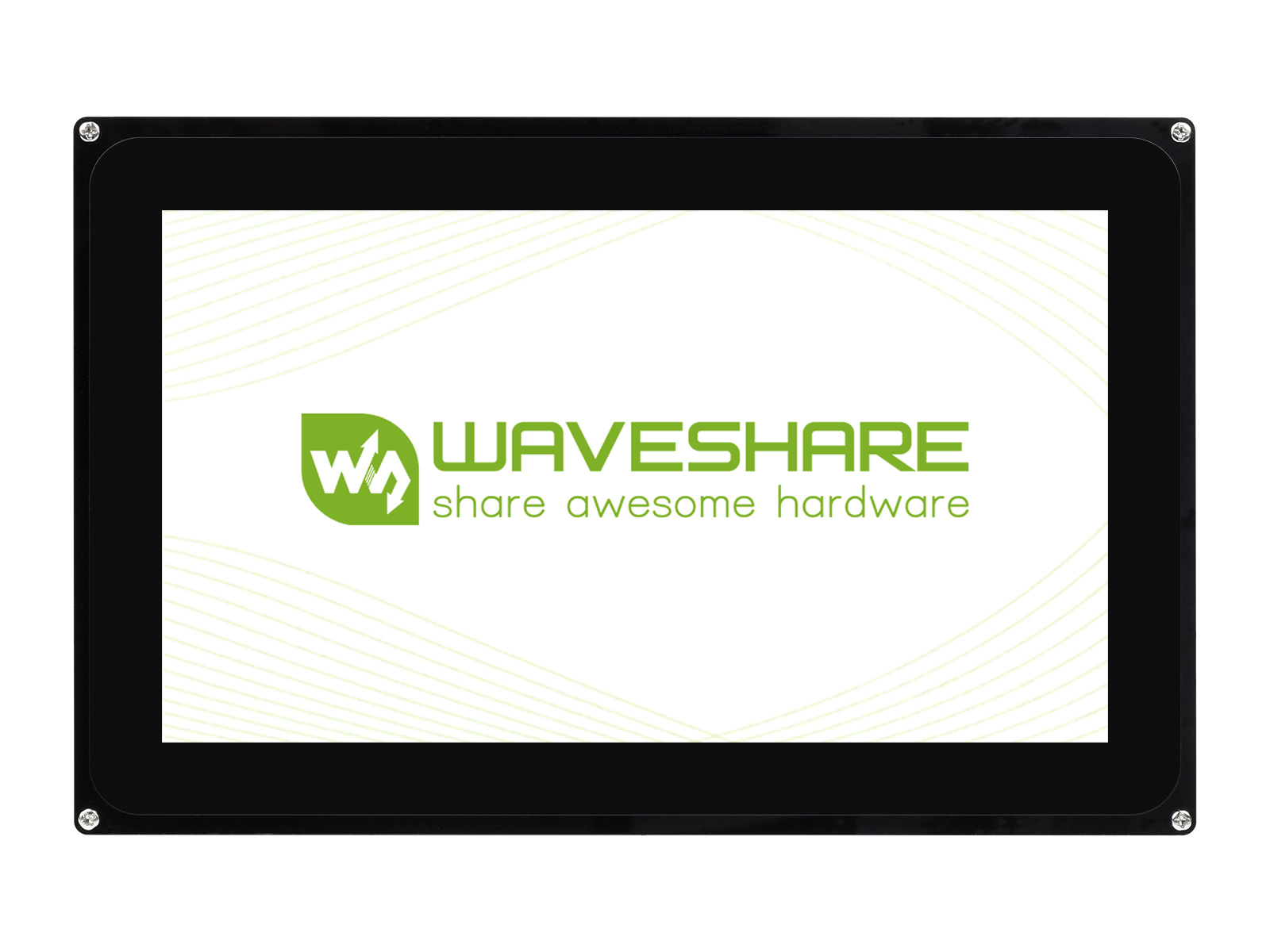

Produktansicht
Abmessungen
Ressourcen & Dienste
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
- 10,1-Zoll kapazitiver Touch-LCD (F) × 1
- 40-polige FFC × 1
