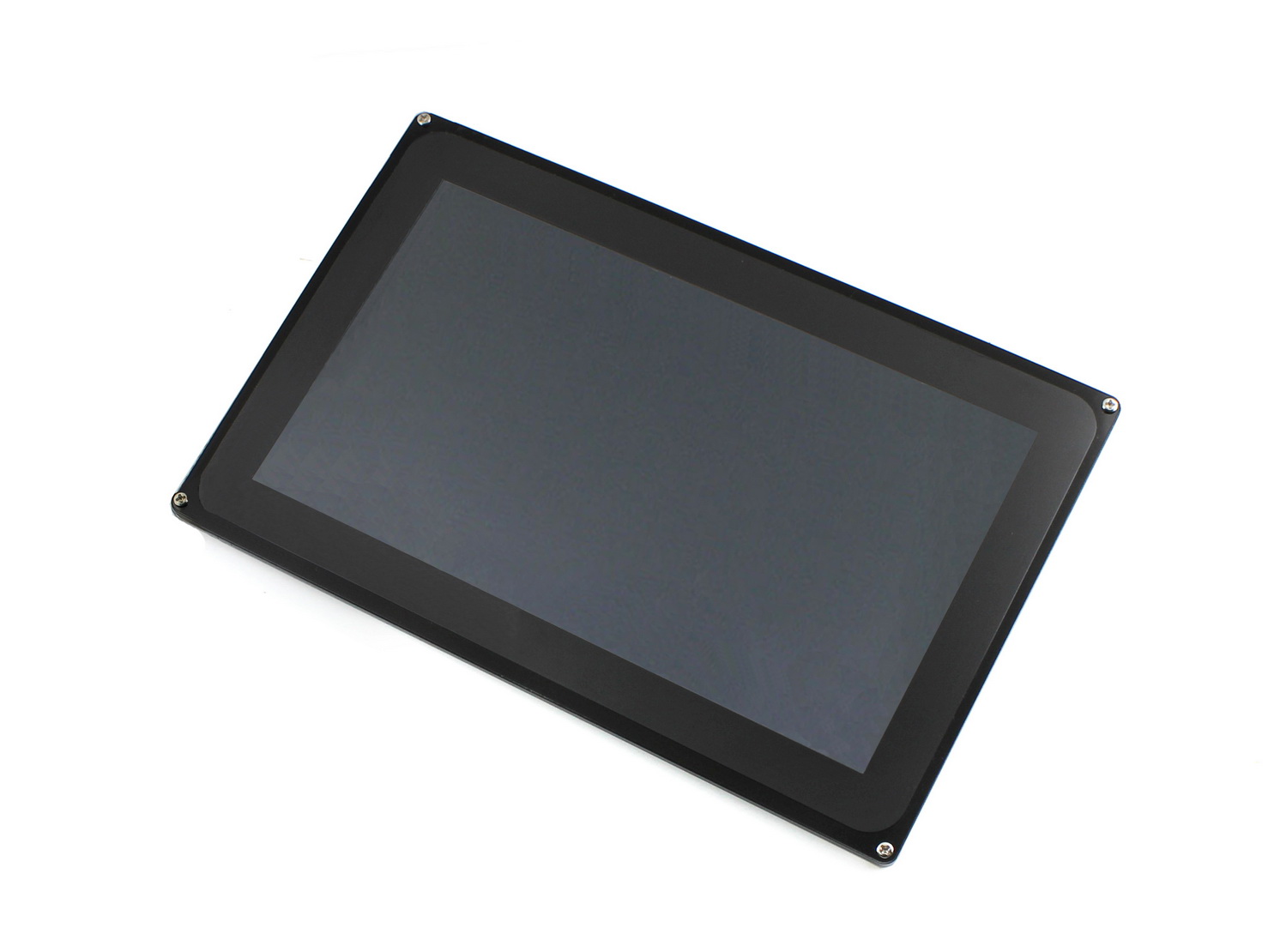

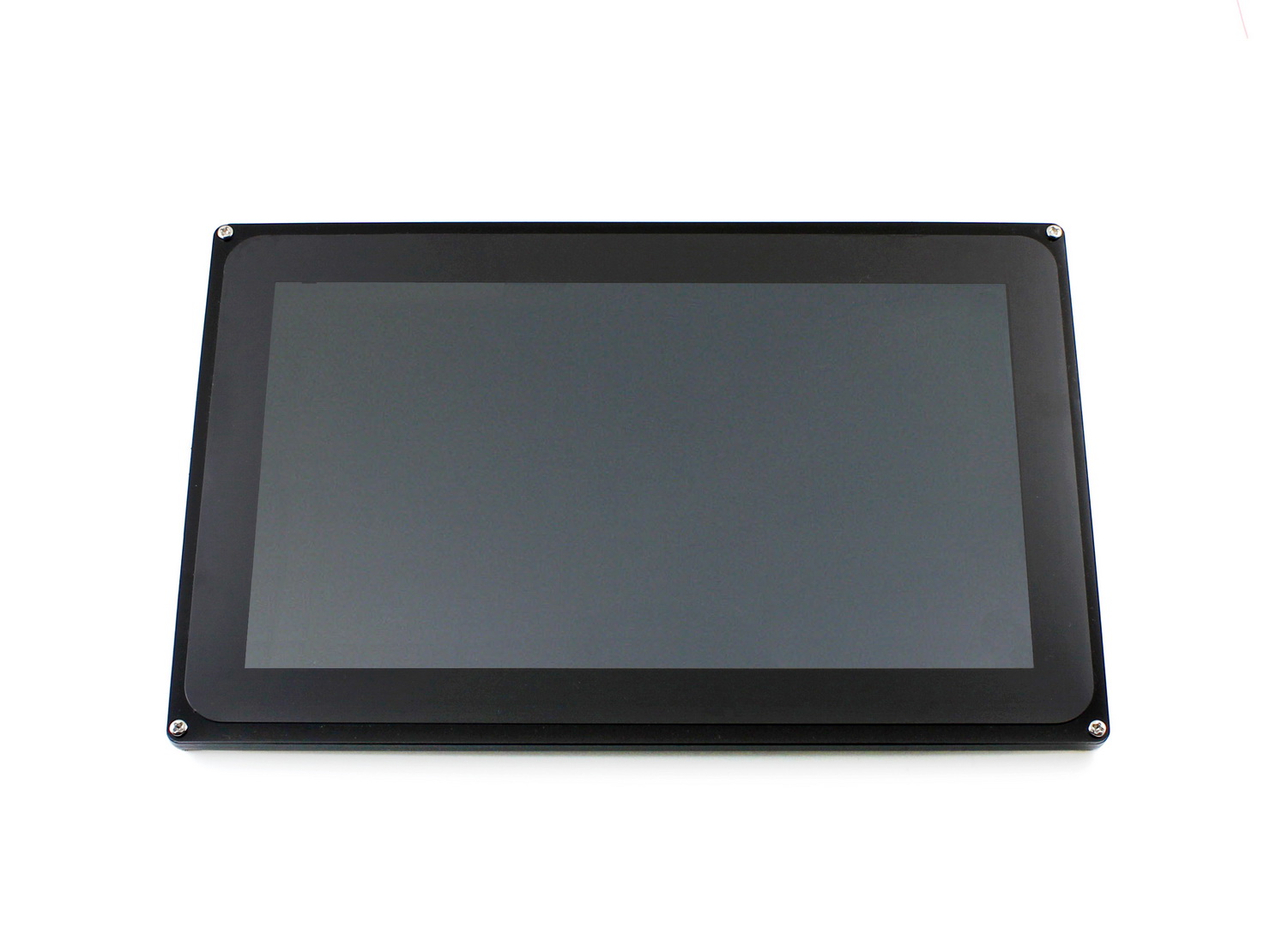

10,1-Zoll kapazitiver Touch-LCD (D) 1024x600
82,10 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Liefertermin anfragen
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer:
WSAL11280
Produktinformationen "10,1-Zoll kapazitiver Touch-LCD (D) 1024x600"
10,1-Zoll-Multicolor-Grafik-LCD mit kapazitivem Touchscreen und eigenem Touch-Controller
Wichtige Parameter
| LCD-Typ | TFT |
|---|---|
| Schnittstelle | RGB/LVDS |
| Touch-Controller | FT5406 |
| Touchpanel-Typ | Kapazitiv (5-fach-Multitouch) |
| Hintergrundbeleuchtung | LED |
| Anzeigegröße (mm) | 222,72(B)×125,28(H) |
| Pixelabstand (mm) | 0,2175(B)×0,2088(H) |
| Seitenverhältnis | 16 : 9 |
| Auflösung | 1024 × 3(RGB) x 600 (Pixel) |
| Stromverbrauch | TBD |
| Hintergrundstrom | TBD |
| Betriebstemperatur (℃) | 0 ~ +70 |

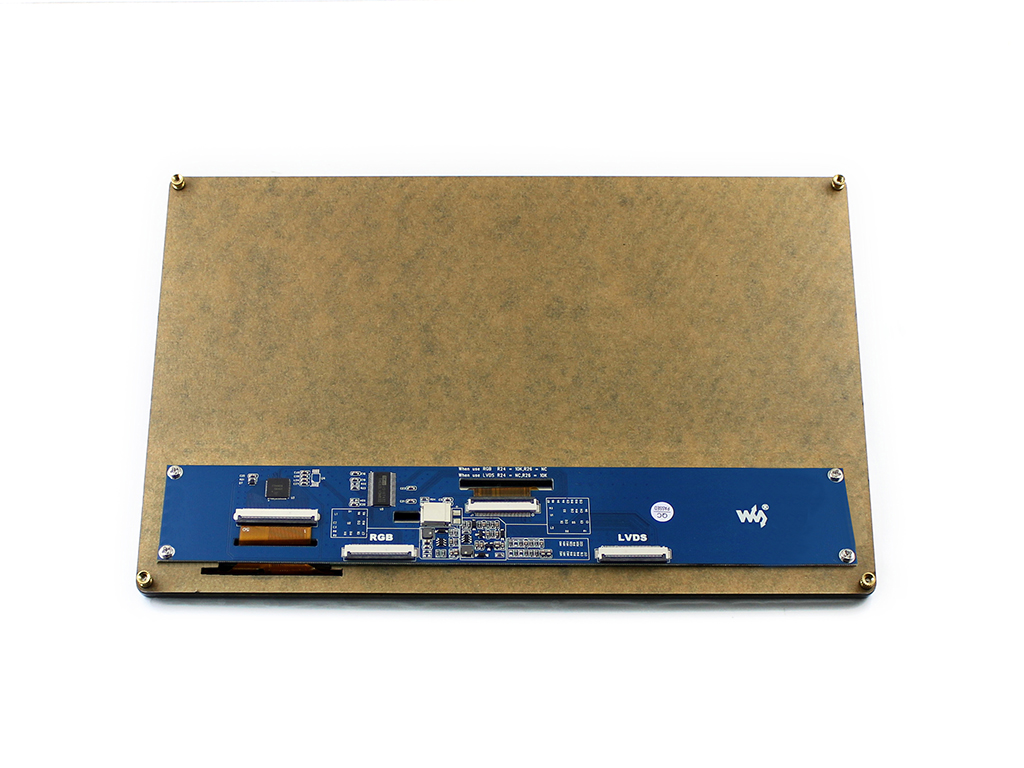

RGB-Schnittstellenbelegung
| PIN-NR. | SYMBOL | I/O | FUNKTION |
|---|---|---|---|
| 40 | BL_VDD | Strom | Hintergrundbeleuchtung Stromversorgung, 5V anschließen |
| 39 | BL_VDD | Strom | Hintergrundbeleuchtung Stromversorgung, 5V anschließen |
| 38 | GND | Strom | Strommasse |
| 37 | VDD | Strom | Stromversorgungsspannung, 3,3V anschließen |
| 36 | R0 | Eingang | Rotdaten (LSB) |
| 35 | R1 | Eingang | Rotdaten |
| 34 | R2 | Eingang | Rotdaten |
| 33 | R3 | Eingang | Rotdaten |
| 32 | R4 | Eingang | Rotdaten |
| 31 | R5 | Eingang | Rotdaten |
| 30 | R6 | Eingang | Rotdaten |
| 29 | R7 | Eingang | Rotdaten (MSB) |
| 28 | G0 | Eingang | Gründaten (LSB) |
| 27 | G1 | Eingang | Gründaten |
| 26 | G2 | Eingang | Gründaten |
| 25 | G3 | Eingang | Gründaten |
| 24 | G4 | Eingang | Gründaten |
| 23 | G5 | Eingang | Gründaten |
| 22 | G6 | Eingang | Gründaten |
| 21 | G7 | Eingang | Gründaten (MSB) |
| 20 | B0 | Eingang | Blaudaten (LSB) |
| 19 | B1 | Eingang | Blaudaten |
| 18 | B2 | Eingang | Blaudaten |
| 17 | B3 | Eingang | Blaudaten |
| 16 | B4 | Eingang | Blaudaten |
| 15 | B5 | Eingang | Blaudaten |
| 14 | B6 | Eingang | Blaudaten |
| 13 | B7 | Eingang | Blaudaten (MSB) |
| 12 | GND | Strom | Strommasse |
| 11 | PCLK | Eingang | Pixeltakt |
| 10 | LCD-BL-EN | Eingang | LCD-Hintergrundbeleuchtung ein/aus, Ein=1; Aus=0; |
| 9 | HSYNC | Eingang | Horizontal-Synchronisationssignal |
| 8 | VSYNC | Eingang | Vertikal-Synchronisationssignal |
| 7 | DE | Eingang | Datenaktiv |
| 6 | LCD-BL-ADJ | Eingang | LCD-Hintergrundbeleuchtung Steuerung (PWM-Steuerung) |
| 5 | GND | Strom | Strommasse |
| 4 | CTP-SDA | Eingang/Ausgang | CTP I2C SDA |
| 3 | CTP-SCL | Eingang | CTP I2C SCL |
| 2 | CTP-RST | Eingang | CTP Reset-Eingang |
| 1 | CTP-INT | Ausgang | CTP Interrupt-Ausgang |
LVDS-Schnittstellenbelegung
| PIN-NR. | SYMBOL | I/O | FUNKTION |
|---|---|---|---|
| 40 | NC | Kein Anschluss | |
| 39 | VDD | Strom | Stromspannung, 3,3V anschließen |
| 38 | VDD | Strom | |
| 37 | VDD | Strom | |
| 36 | GND | Strom | Strommasse |
| 35 | CTP-SCL | Eingang | CTP I2C SCL |
| 34 | CTP-SDA | Eingang/Ausgang | CTP I2C SDA |
| 33 | LVDS-D0N | Eingang | LVDS differentielle Dateneingabe |
| 32 | LVDS-D0P | Eingang | LVDS differentielle Dateneingabe |
| 31 | GND | Strom | Strommasse |
| 30 | LVDS-D1N | Eingang | LVDS differentielle Dateneingabe |
| 29 | LVDS-D1P | Eingang | LVDS differentielle Dateneingabe |
| 28 | GND | Strom | Strommasse |
| 27 | LVDS-D2N | Eingang | LVDS differentielle Dateneingabe |
| 26 | LVDS-D2P | Eingang | LVDS differentielle Dateneingabe |
| 25 | GND | Strom | Strommasse |
| 24 | LVDS-CLKN | Eingang | LVDS differentielle Takteingabe |
| 23 | LVDS-CLKP | Eingang | LVDS differentielle Takteingabe |
| 22 | GND | Strom | Strommasse |
| 21 | LVDS-D3N | Eingang | LVDS differentielle Dateneingabe |
| 20 | LVDS-D3P | Eingang | LVDS differentielle Dateneingabe |
| 19 | GND | Strom | Strommasse |
| 18 | NC | Kein Anschluss | |
| 17 | NC | Kein Anschluss | |
| 16 | GND | Strom | Strommasse |
| 15 | NC | Kein Anschluss | |
| 14 | NC | Kein Anschluss | |
| 13 | GND | Strom | Strommasse |
| 12 | CTP-INT | Ausgang | CTP Interrupt-Ausgang |
| 11 | CTP-RST | Eingang | CTP Reset-Eingang |
| 10 | BL_GND | Strom | Hintergrundbeleuchtung Strommasse |
| 9 | BL_GND | Strom | |
| 8 | BL_GND | Strom | |
| 7 | NC | Kein Anschluss | |
| 6 | LCD-BL-ADJ | Eingang | LCD PWM-Hintergrundbeleuchtungssteuerung |
| 5 | LCD-BL-EN | Eingang | LCD-Hintergrundbeleuchtung ein/aus, Ein=1; Aus=0; |
| 4 | NC | Kein Anschluss | |
| 3 | BL_VDD | Strom | Hintergrundbeleuchtung Stromversorgung, 5V anschließen |
| 2 | BL_VDD | Strom | |
| 1 | BL_VDD | Strom |
Entwicklungsressourcen
Wiki : www.waveshare.com/wiki/10.1inch_Capacitive_Touch_LCD_(D)
Kompatibilität
Dieses Produkt ist mit den folgenden Produkten kompatibel:
- MarsBoard RK3066
- MarsBoard RK3066 Pro
- MarsBoard A20
Auswahlführer
| Teilenummer | Touchpanel-Typ | Auflösung | LCD-Datenschnittstelle | Touch-Controller | Verwendung mit |
|---|---|---|---|---|---|
| 4,3-Zoll-Kapazitiv-Touch-LCD | Kapazitiv | 800x480 | 24PIN RGB | GT911 | MCU mit LCD-Controller |
| 7-Zoll-Kapazitiv-Touch-LCD (C) | Kapazitiv | 800x480 | 16PIN | GT911 | MCU ohne LCD-Controller |
| 7-Zoll-Kapazitiv-Touch-LCD (F) | Kapazitiv | 1024x600 | 24PIN RGB | GT911 | MCU mit LCD-Controller |
| 7-Zoll-Kapazitiv-Touch-LCD (G) | Kapazitiv | 800x480 | 24PIN RGB | GT911 | MCU mit LCD-Controller |
| 10,1-Zoll-Kapazitiv-Touch-LCD (D) | Kapazitiv | 1024x600 | 24PIN RGB/LVDS | FT5406 | MCU mit LCD-Controller |
Lieferumfang
- 10,1-Zoll-Kapazitiv-Touch-LCD (D) × 1
- 40-poliges FFC-Kabel × 1
