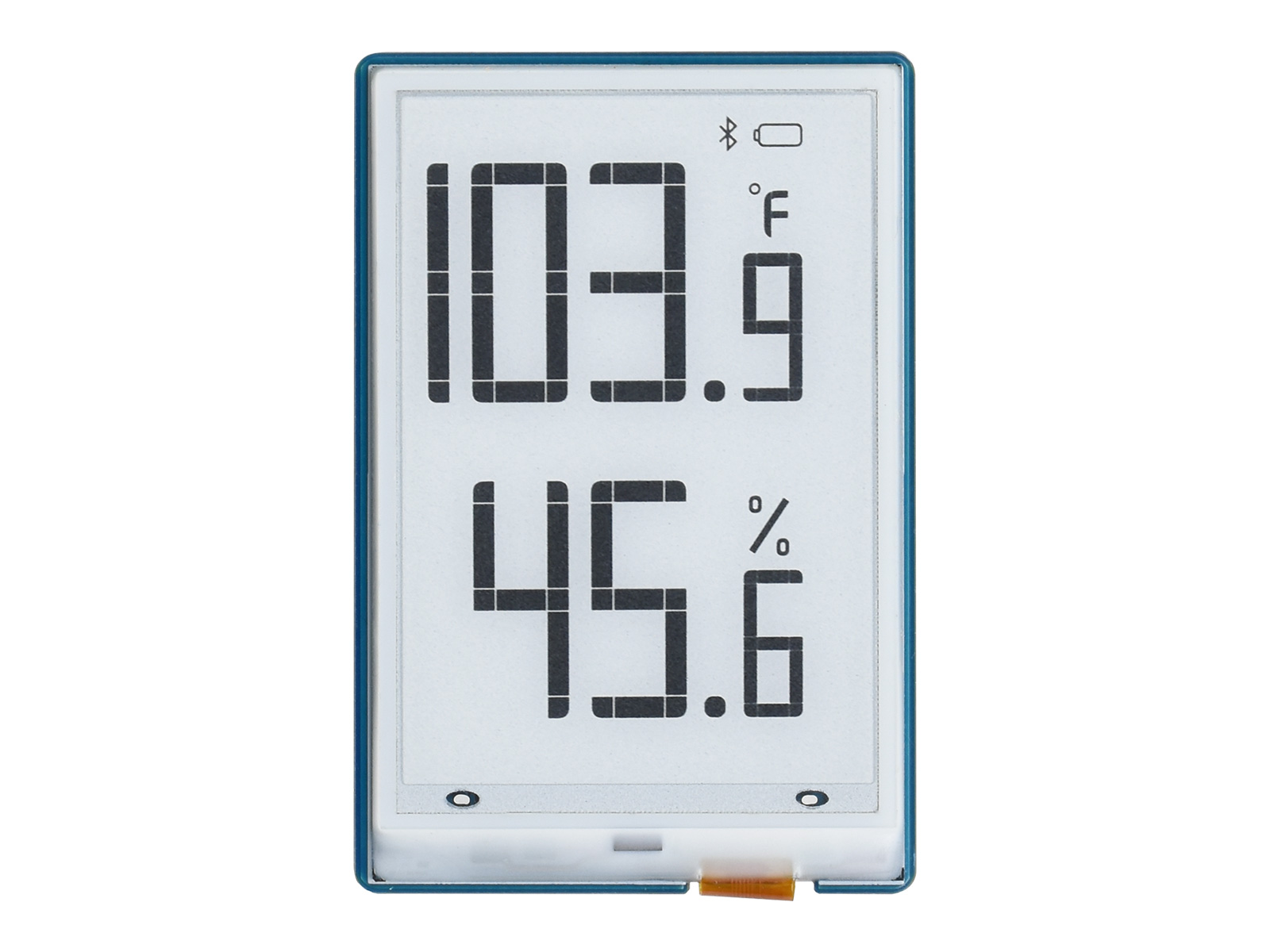

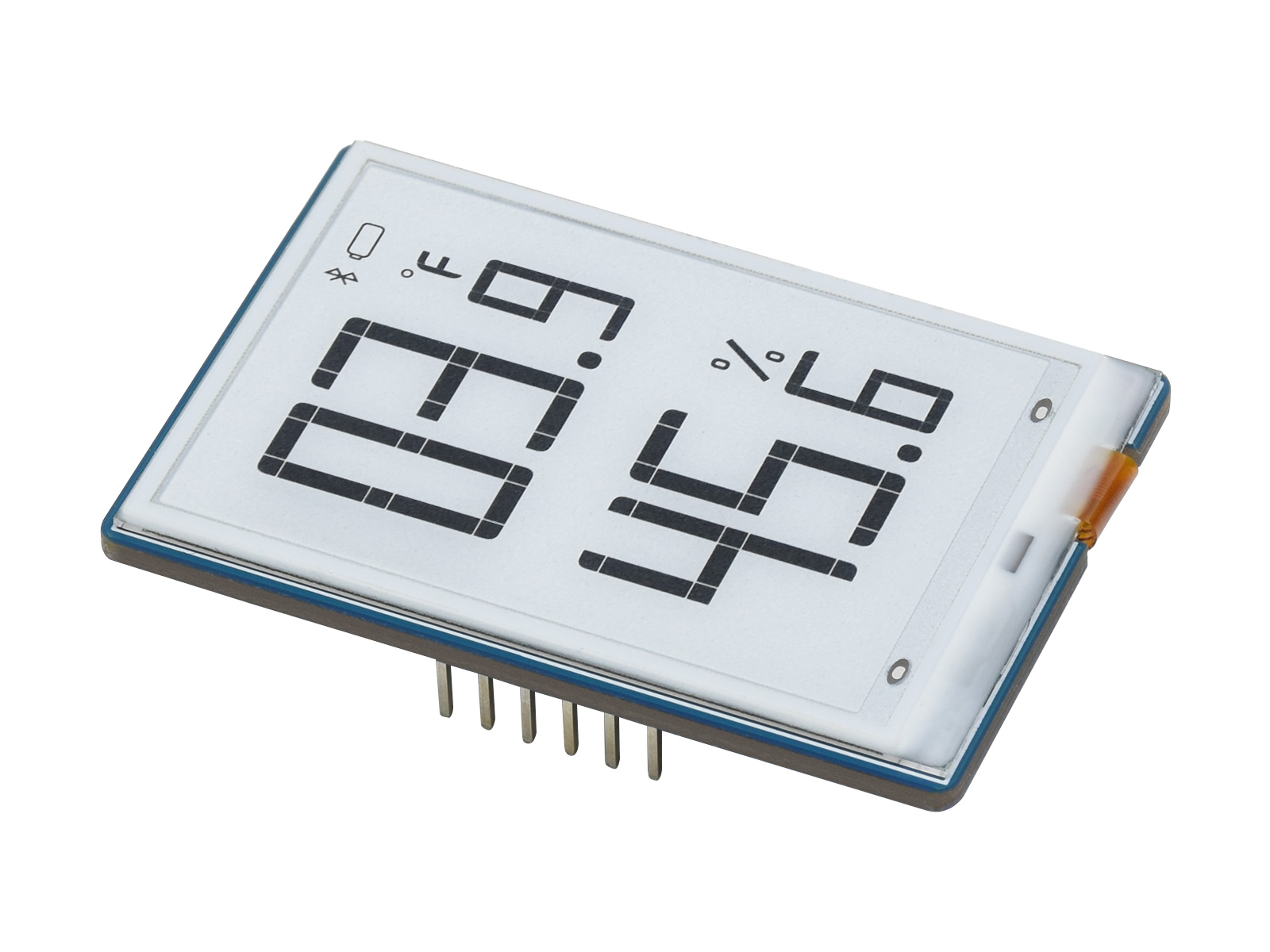

1,9-Zoll Segment-E-Paper-Modul, 91 Segmente, I2C-Bus, ideal für Temperatur- und Feuchtigkeitsmesser, Luftbefeuchter, Digitalmessgerät
13,08 €*
Derzeit nicht auf Lager
Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktinformationen "1,9-Zoll Segment-E-Paper-Modul, 91 Segmente, I2C-Bus, ideal für Temperatur- und Feuchtigkeitsmesser, Luftbefeuchter, Digitalmessgerät"
Unterstützt Teilaktualisierung, geringer Stromverbrauch, großer Betrachtungswinkel, papierähnliche Anzeige ohne Stromversorgung
Ideal für Temperatur- und Feuchtigkeitsmesser, Luftbefeuchter, Digitalmessgerät...
- Größe
1,9″ - Segment
91 Segmente - Betrachtungswinkel
>170° - Anzeigefarbe
Schwarz/Weiß - Graustufen
2
I2CAnzeigepanel
E-PaperErfahrung
PapierähnlichUmgebung
Umgebungslicht erforderlichAnzeigetyp
Passiv reflektierend- Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch bei Stromausfall lange bei
- Extrem geringer Stromverbrauch, Strom wird im Wesentlichen nur für die Aktualisierung benötigt
- I2C-Schnittstelle zur Verbindung mit Controller-Boards wie Raspberry Pi/Arduino/STM32 usw.
- An Bord befindlicher MOS-Spannungswandler, kompatibel mit 3,3V/5V-Mikrocontrollern
- Inklusive Entwicklungsressourcen und Handbuch (Schematik der Treiberplatine, Beispiele für Raspberry Pi/Arduino/STM32)
| Betriebsspannung | 3,3V/5V | Graustufen | 2 |
|---|---|---|---|
| Schnittstelle | I2C | Teilaktualisierungszeit | 0,3s |
| Außenabmessungen | 51 × 34 mm | Vollaktualisierungszeit | 2s |
| Anzeigegröße | 41,35 × 28,11 mm | Aktualisierungsleistung | <5mW (typ.) |
| Segmente | 91 | Standby-Strom | <0,01uA (fast keiner) |
| Anzeigefarbe | Schwarz/Weiß | Betrachtungswinkel | >170° |
E-Paper-Displays nutzen die Mikrokapsel-Elektrophorese-Technologie zur Anzeige. Das Prinzip lautet: Geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind, bewegen sich bei Anlegen eines elektrischen Feldes zu den Seiten der Mikrokapsel, wodurch die Mikrokapsel durch Reflexion des Umgebungslichts sichtbar wird, genau wie bei herkömmlichem gedrucktem Papier. E-Paper-Displays zeigen Bilder/Texte unter Lampenlicht oder natürlichem Licht klar an, benötigen keine Hintergrundbeleuchtung und verfügen über einen Betrachtungswinkel von fast 180°. Sie werden aufgrund ihres papierähnlichen Effekts meist als E-Reader verwendet.
Zur Verwendung mit Controller-Boards wie Raspberry Pi/STM32/Arduino

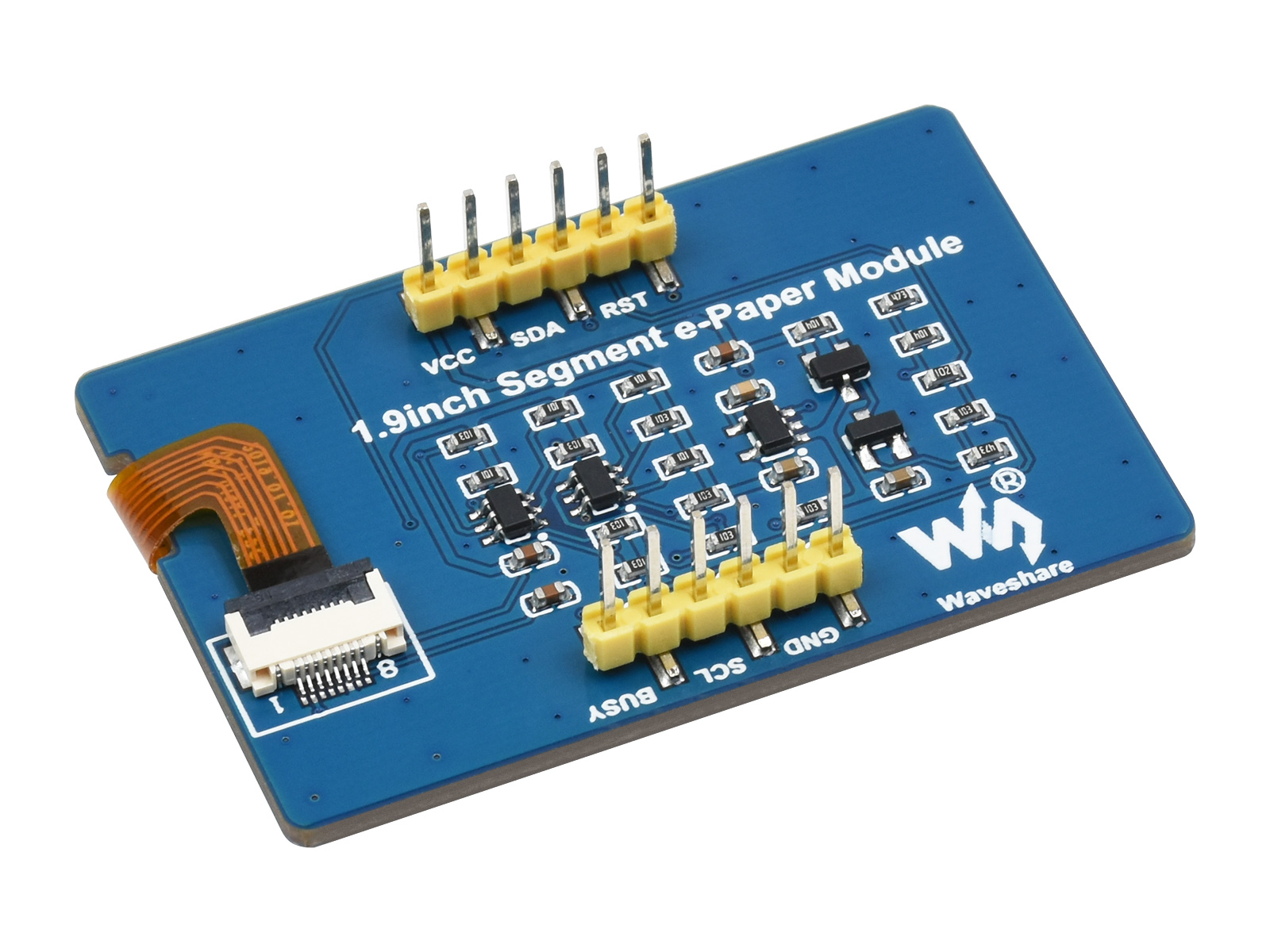

| VCC | Stromversorgung (3,3V / 5V Eingang) |
|---|---|
| GND | Masse |
| SDA | I2C-Dateneingang |
| SCL | I2C-Takteingang |
| RST | Externer Reset, aktiv niedrig |
| BUSY | Ausgangspin für den Beschäftigtstatus (hoher Pegel bedeutet beschäftigt) |
Geeignet für Temperatur- und Feuchtigkeitsmesser, Luftbefeuchter, Digitalmessgerät...
* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.
Lieferumfang
- 1,9-Zoll Segment E-Paper-Modul x1
- 6-Pin-Kabel x1
