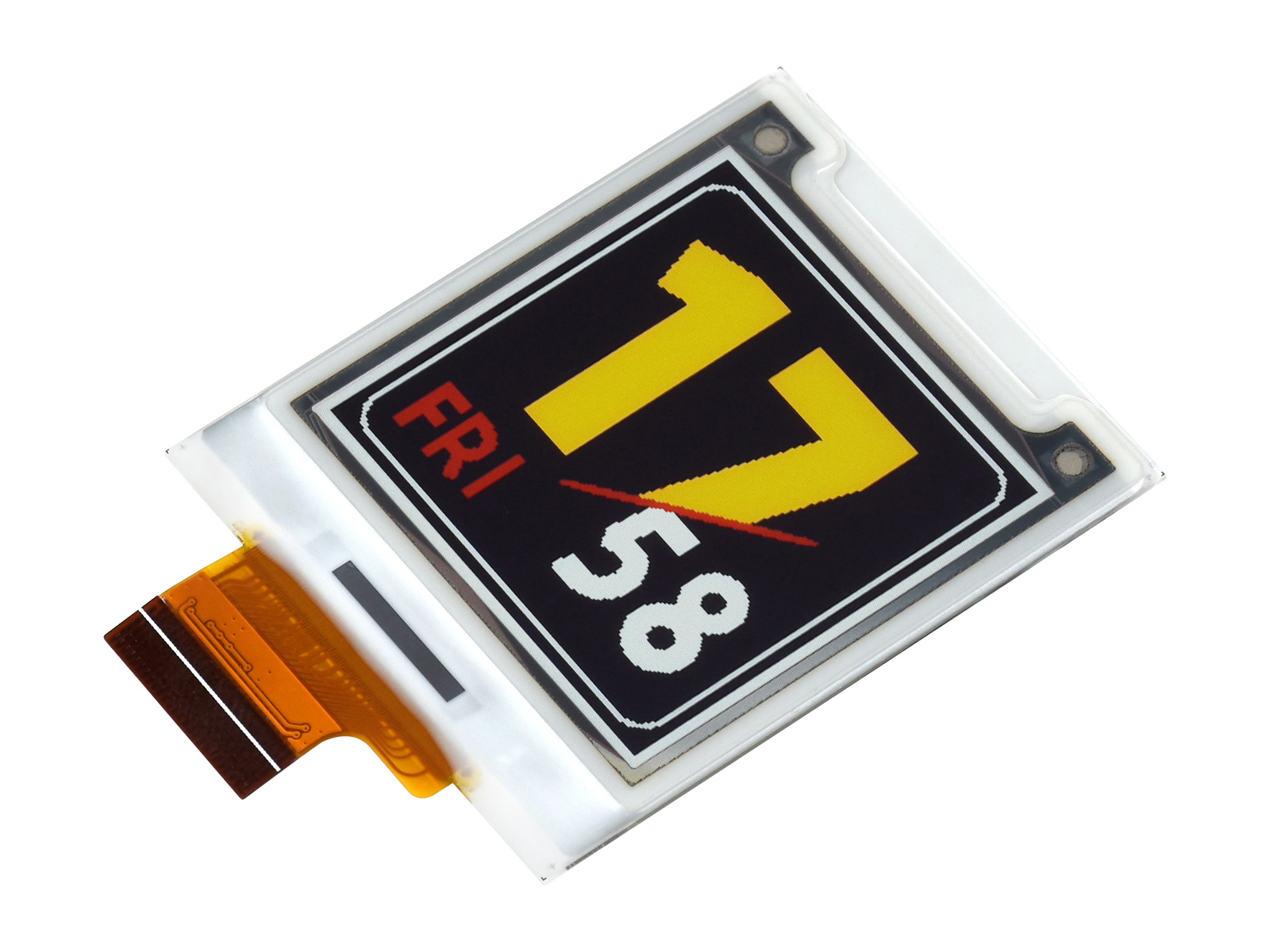

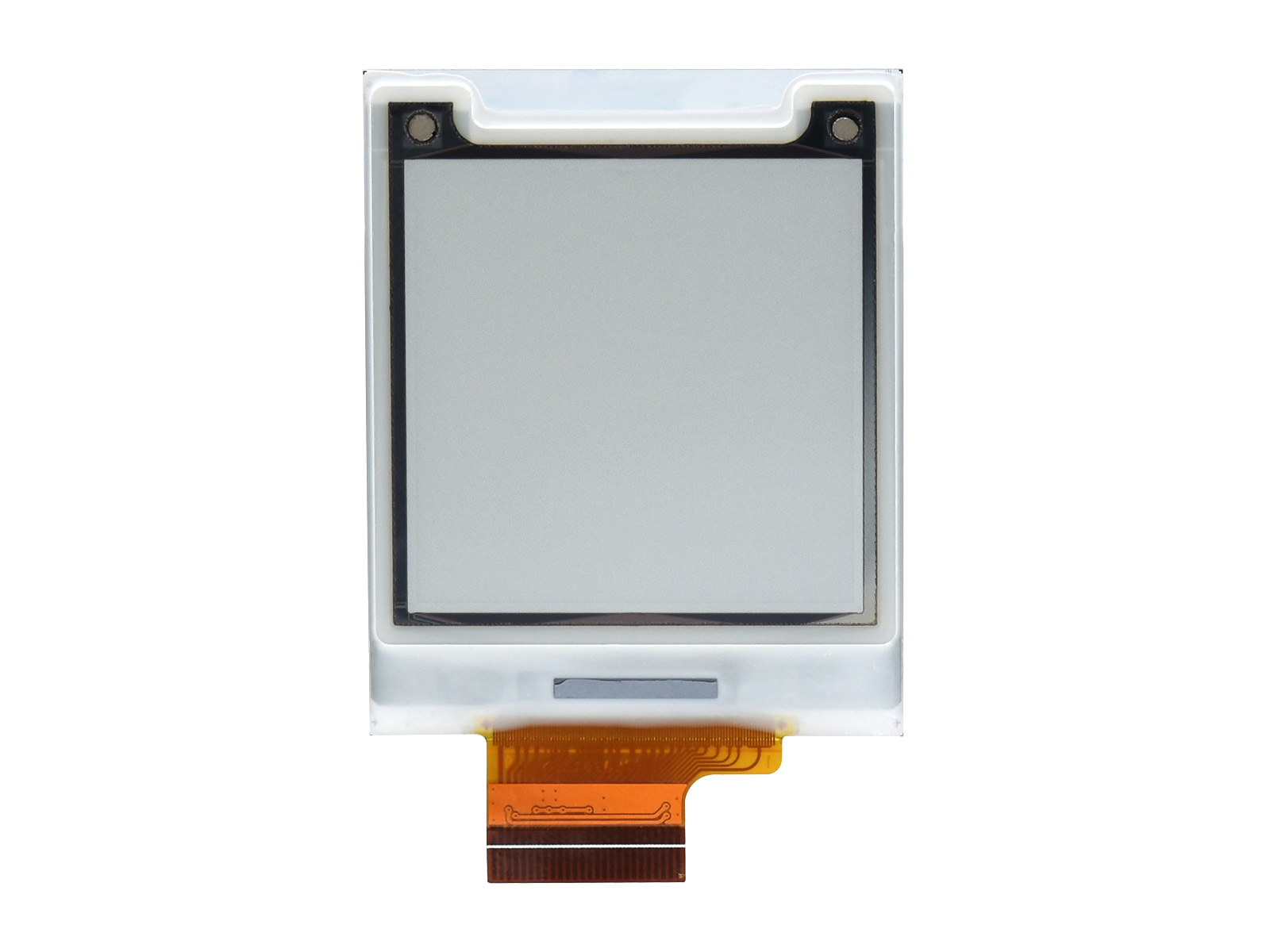

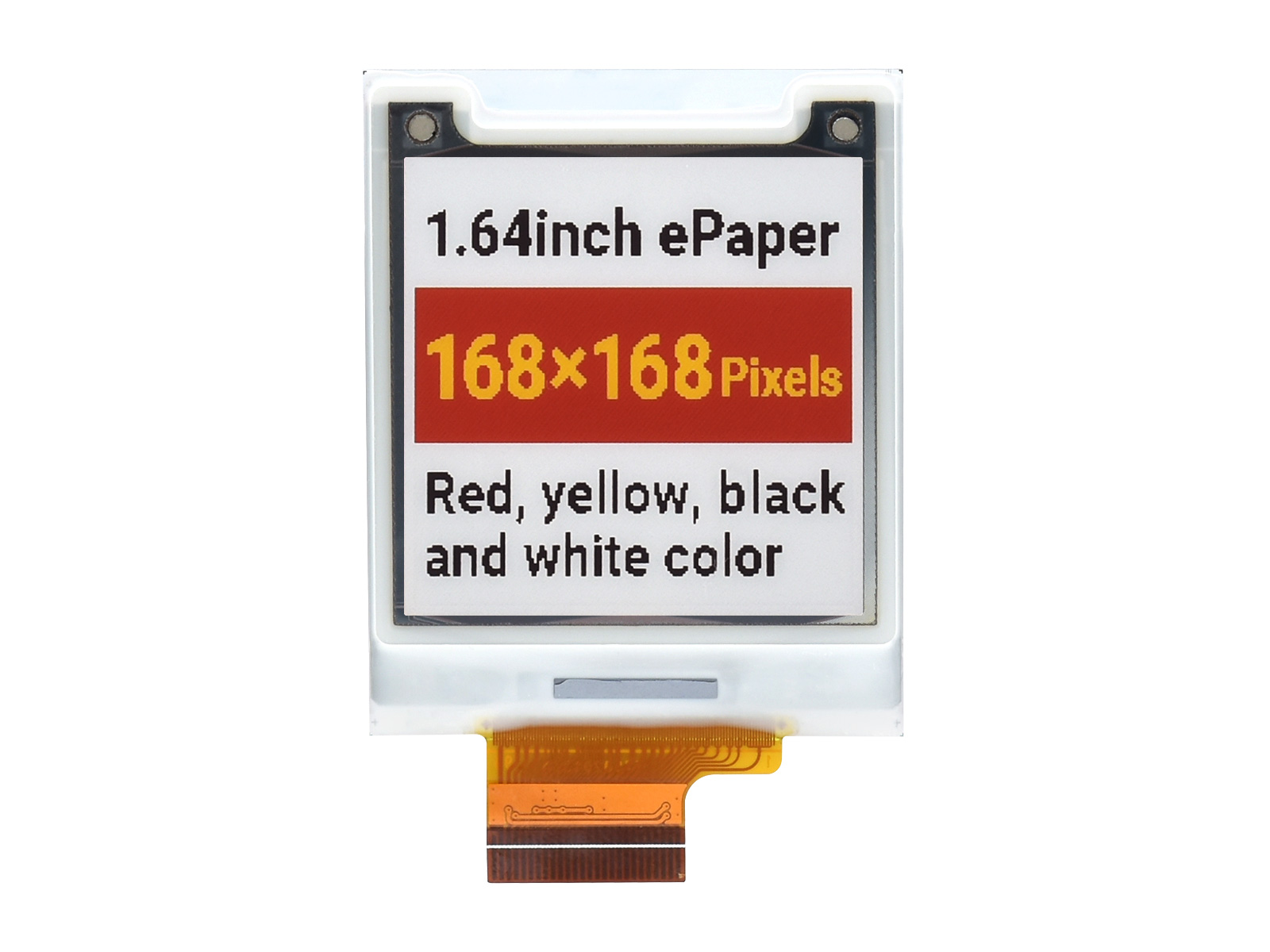

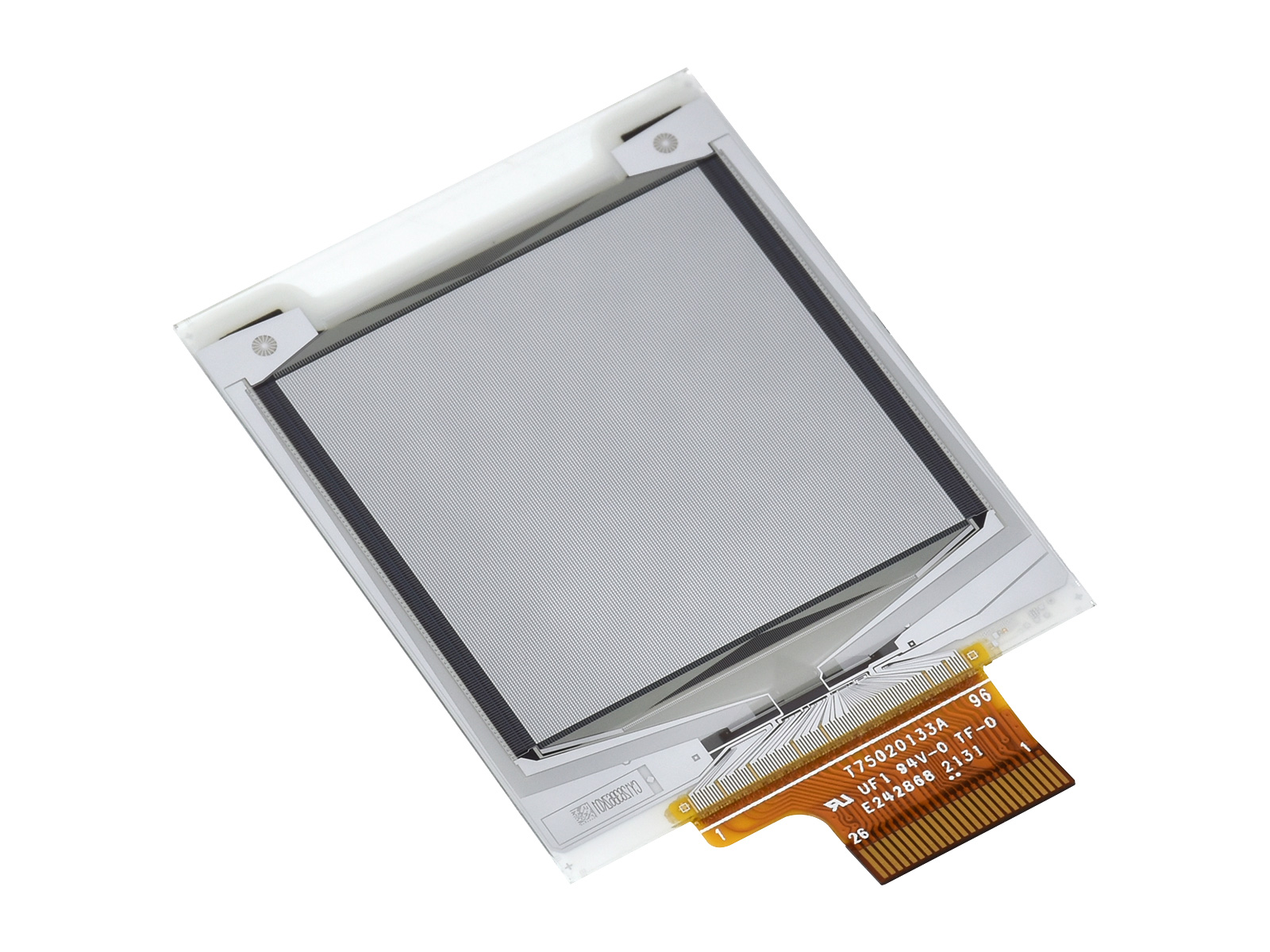

1,64-Zoll quadratisches E-Paper (G) Rohdisplay, 168 × 168, Rot/Gelb/Schwarz/Weiß

Bildergalerie überspringen
1,64-Zoll quadratisches E-Paper (G) Rohdisplay, 168 × 168, Rot/Gelb/Schwarz/Weiß
1,64-Zoll quadratisches E-Paper (G) Rohdisplay, 168 × 168, Rot/Gelb/Schwarz/Weiß
1,64-Zoll quadratisches E-Paper (G) Rohdisplay, 168 × 168, Rot/Gelb/Schwarz/Weiß
1,64-Zoll quadratisches E-Paper (G) Rohdisplay, 168 × 168, Rot/Gelb/Schwarz/Weiß
1,64-Zoll quadratisches E-Paper (G) Rohdisplay, 168 × 168, Rot/Gelb/Schwarz/Weiß
1,64-Zoll quadratisches E-Paper (G) Rohdisplay, 168 × 168, Rot/Gelb/Schwarz/Weiß
1,64-Zoll quadratisches E-Paper (G) Rohdisplay, 168 × 168, Rot/Gelb/Schwarz/Weiß
1,64-Zoll quadratisches E-Paper (G) Rohdisplay, 168 × 168, Rot/Gelb/Schwarz/Weiß

8,32 €*

Preise inkl. MwSt. zzgl. Versandkosten

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.
Produktnummer: WSAL22505

Produktinformationen "1,64-Zoll quadratisches E-Paper (G) Rohdisplay, 168 × 168, Rot/Gelb/Schwarz/Weiß"

1,64-Zoll quadratisches E-Paper (G) Rohdisplay, 168 × 168, Rot/Gelb/Schwarz/Weiß
1,64″ E-Paper (G)

Niedriger Stromverbrauch, großer Betrachtungswinkel, papierähnlicher Effekt ohne Strom

Ideal für Preisschilder, Regaletiketten, industrielle Instrumente...

  • GrößeDimension.png1,64″
  • AuflösungResolution.png168×168
  • BetrachtungswinkelViewing_angle.png>170°
  • AnzeigefarbeDisplay-RYBW.pngRot/Gelb/Schwarz/Weiß
  • GraustufenGray-scale-2.png2
KommunikationSPI.pngSPIAnzeigepanele-Paper.pngE-PaperErfahrungPaper.pngPapierähnlichUmgebungBulb.pngUmgebungslicht erforderlichAnzeigetypReflective.pngPassiv reflektierend
Merkmale auf einen Blick
  • Keine Hintergrundbeleuchtung, behält den letzten Inhalt auch nach dem Ausschalten lange bei
  • Extrem niedriger Stromverbrauch, Strom wird im Grunde nur zum Aktualisieren benötigt
  • Liefert Entwicklungsressourcen und Handbuch (Leiterplattendesign des Treiberboards, Beispiele für Raspberry Pi/Arduino/STM32)
Spezifikationen
Betriebsspannung3,3VAnzeigefarbeRot/Gelb/Schwarz/Weiß
Schnittstelle3-Draht-SPI, 4-Draht-SPIGraustufen2
Außenabmessungen45,5 × 36,4 × 0,91mmVollständige Aktualisierungszeit12s
Anzeigegröße29,568 × 29,568mmAktualisierungsleistung<57mW (typ.)
PUNKTABSTAND0,176 × 0,176mmStandby-Strom<0,01uA (fast keiner)
AUFLÖSUNG168×168 PixelBetrachtungswinkel>170°
Vorteile von EINK

E-Paper-Displays nutzen die Mikrokapsel-Elektrophorese-Technologie zur Anzeige. Das Prinzip ist: Geladene Partikel, die in einer klaren Flüssigkeit suspendiert sind, bewegen sich bei Anlegen eines elektrischen Feldes zu den Seiten der Mikrokapsel, wodurch die Mikrokapsel durch Reflexion von Umgebungslicht sichtbar wird, genau wie bei herkömmlichem gedrucktem Papier. E-Paper-Displays zeigen Bilder/Texte unter Lampenlicht oder natürlichem Licht klar an, benötigen keine Hintergrundbeleuchtung und verfügen über einen Betrachtungswinkel von fast 180°. Sie werden aufgrund ihres papierähnlichen Effekts normalerweise als E-Reader verwendet.

Anwendungsbeispiele

Geeignet für Preisschilder, Asset-/Geräteetiketten, Regaletiketten, Konferenznamensschilder...

Außenabmessungen
Ressourcen & Dienste

* Ressourcen für verschiedene Produkte können variieren, bitte überprüfen Sie die Wiki-Seite, um die tatsächlich bereitgestellten Ressourcen zu bestätigen.

Auswahlführer

TeilenummerFarbenGraustufenAuflösungAnzeigegröße (mm)Außenabmessungen (mm)Vollständige Aktualisierungszeit (s)TeilaktualisierungFlexibelSchnittstelle
1,02-Zoll E-PaperSchwarz, Weiß2128×8021,76 × 14,0032,57 × 18,60 × 0,982√SPI
1,54-Zoll E-PaperSchwarz, Weiß2200×20027,60 × 27,6037,32 × 31,80 × 1,052√SPI
1,54-Zoll E-Paper (B)Rot, Schwarz, Weiß2200×20027,60 × 27,6037,32 × 31,80 × 1,0514SPI
1,54-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2200×20027,00 × 27,0037,32 × 31,8 × 1,0020SPI
1,64-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2168×16829,568 × 29,56845,5 × 36,4 × 0,9112SPI
2,13-Zoll E-PaperSchwarz, Weiß2250×12248,55 × 23,7159,20 × 29,20 × 1,052√SPI
2,13-Zoll E-Paper (B)Rot, Schwarz, Weiß2250×12248,55 × 23,7059,20 × 29,20 × 0,9815SPI
2,13-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2250×12248,55 × 23,7059,20 × 29,20 × 1,0016SPI
2,15-Zoll E-Paper (B)Rot, Schwarz, Weiß2296×16048,10 × 26,0060,8 × 31,8 × 1,0023SPI
2,15-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2296×16048,10 × 26,0060,8 × 31,8 × 1,0020SPI
2,36-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2296×16852,096 × 29,56868,1 × 37,9 × 0,8512SPI
2,66-Zoll E-PaperSchwarz, Weiß2296×15230,704 × 60,08836,304 × 71,820 × 1,006√SPI
2,66-Zoll E-Paper (B)Rot, Schwarz, Weiß2296×15230,704 × 60,08836,304 × 71,820 × 1,0015SPI
2,66-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2360×18460,05 × 30,6972,59 × 37,11 × 1,0026SPI
2,7-Zoll E-PaperSchwarz, Weiß4264×17657,29 × 38,1970,42 × 45,80 × 0,986√SPI
2,7-Zoll E-Paper (B)Rot, Schwarz, Weiß2264×17657,29 × 38,1970,42 × 45,80 × 0,9815SPI
2,9-Zoll E-PaperSchwarz, Weiß4296×12866,89 × 29,0579,00 × 36,70 × 1,053√SPI
2,9-Zoll E-Paper (B)Rot, Schwarz, Weiß2296×12866,90 × 29,0679,00 × 36,70 × 1,2014√SPI
2,9-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2296×12866,89 × 29,0579,00 × 36,70 × 1,2016SPI
3-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2400×16870,4 × 29,56886,4 × 39,2 × 0,8512SPI
3,5-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2384×18479,68 × 38,1891,75 × 45,03 × 1,0020SPI
3,52-Zoll E-PaperSchwarz, Weiß2360×24074,51 × 49,6784,70 × 54,41 × 1,181,5SPI
3,52-Zoll E-Paper (B)Rot, Schwarz, Weiß2360×24074,51 × 49,6784,70 × 54,41 × 0,8516SPI
3,6-Zoll E-Paper (E)E6 Vollfarbe2600×40076,20 × 50,8086,60 × 56,00 × 0,7815SPI
3,7-Zoll E-PaperSchwarz, Weiß4480×28047,32 × 81,1254,90 × 93,30 × 0,783√SPI
3,7-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2416×24081,54 × 47,0792,99 × 53,00 × 1,0020SPI
3,97-Zoll E-PaperSchwarz, Weiß4800×48099,50 × 60,0096,62 × 56,24 × 0,923,5√SPI
3,97-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2800×48099,50 × 60,0096,62 × 56,24 × 0,9221SPI
4-Zoll E-Paper (E)E6 Vollfarbe2600×40084,6 × 56,499,00 × 66,00 × 0,8519SPI
4,2-Zoll E-PaperSchwarz, Weiß4400×30084,80 × 63,6091,00 × 77,00 × 1,185√SPI
4,2-Zoll E-Paper (B)Rot, Schwarz, Weiß2400×30084,80 × 63,6091,00 × 77,00 × 1,0515SPI
4,2-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2400×30084,80 × 63,6091,00 × 77,00 × 1,0021SPI
4,26-Zoll E-PaperSchwarz, Weiß4800×48092,8 × 55,68129,33 × 62,37 × 0,934√SPI
4,37-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2512×36890,11 × 64,7799,5 × 79,5 × 0,8514SPI
5-Zoll E-PaperSchwarz, Weiß2960×552110,59 × 62,65126,38 × 71,19 × 0,791,8√SPI
5,65-Zoll E-Paper (F)7-Farbig2600×448114,9 × 85,8125,4 × 99,5 × 0,91<35SPI
5,79-Zoll E-PaperSchwarz, Weiß4792×272139,00 × 47,74150,92 × 56,94 × 1,003,5√SPI
5,79-Zoll E-Paper (B)Rot, Schwarz, Weiß2792×272139,00 × 47,74150,92 × 56,94 × 1,0024SPI
5,79-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2792×272139,00 × 47,74150,92 × 56,94 × 1,0021SPI
5,83-Zoll E-PaperSchwarz, Weiß2648×480119,232 × 88,320125,40 × 99,50 × 1,185SPI
5,83-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2648×480118,78 × 88,22125,40 × 99,50 × 1,2020SPI
6-Zoll HD E-PaperSchwarz, Weiß161448×1072122,356 × 90,60138,40 × 101,80 × 0,67<1√Parallelport
7,3-Zoll E-Paper (E)E6 Vollfarbe2800×480160 × 96170,2 × 111,2 × 0,9112SPI
7,3-Zoll E-Paper (F)7-Farbig2800×480160 × 96170,2 × 111,2 × 0,9135SPI
7,5-Zoll E-PaperSchwarz, Weiß4800×480163,20 × 97,92170,20 × 111,20 × 1,184√SPI
7,5-Zoll E-Paper (B)Rot, Schwarz, Weiß2800×480163,20 × 97,92170,20 × 111,20 × 1,1826√SPI
7,5-Zoll E-Paper (G)Schwarz, Weiß2800×480163,20 × 97,92177,20 × 118,20 × 2,005√SPI
7,5-Zoll E-Paper (H)Rot, Gelb, Schwarz, Weiß2800×480163,20 × 97,92170,20 × 111,20 × 1,2022SPI
7,8-Zoll E-PaperSchwarz, Weiß161872×1404158,18 × 118,64173,80 × 127,60 × 0,78<1√Parallelport
9,7-Zoll E-PaperSchwarz, Weiß161200×825202,8 × 139,43218,80 × 156,425 × 1,15<1√Parallelport
10,2-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß2960×640215,52 × 143,68224,00 × 157,00 × 1,0027SPI
10,3-Zoll E-PaperSchwarz, Weiß161872×1404209,66 × 157,25216,70 × 174,40 × 0,78<1√Parallelport
10,3-Zoll E-Paper (D)Schwarz, Weiß161872×1404209,66 × 157,25227,70 × 165,80 × 0,647<1√√Parallelport
10,85-Zoll E-PaperSchwarz, Weiß21360×480259,76 × 91,68270,56 × 105,92 × 1,203,5SPI
10,85-Zoll E-Paper (G)Rot, Gelb, Schwarz, Weiß21360×480259,76 × 91,68270,56 × 105,92 × 1,2021SPI
12,48-Zoll E-PaperSchwarz, Weiß21304×984252,98 × 190,90261,50 × 211,00 × 0,30<8SPI
12,48-Zoll E-Paper (B)Rot, Schwarz, Weiß21304×984252,98 × 190,90261,40 × 211,00 × 1,2037SPI
13,3-Zoll E-PaperSchwarz, Weiß161600×1200270,40 × 202,80285,80 × 213,65 × 0,78<1√Parallelport
13,3-Zoll E-Paper (B)Rot, Schwarz, Weiß2960×680275,52 × 195,16286,32 × 212,26 × 1,2022√SPI
13,3-Zoll E-Paper (E)E6 Vollfarbe21600×1200270,40 × 202,80284,70 × 208,80 × 0,85019SPI
13,3-Zoll E-Paper (K)Schwarz, Weiß4960×680275,52 × 195,16286,32 × 212,26 × 1,205√SPI
Vergleich von E-Paper-Rohpanels

Lieferumfang

1,64-Zoll E-Paper (G) x1
