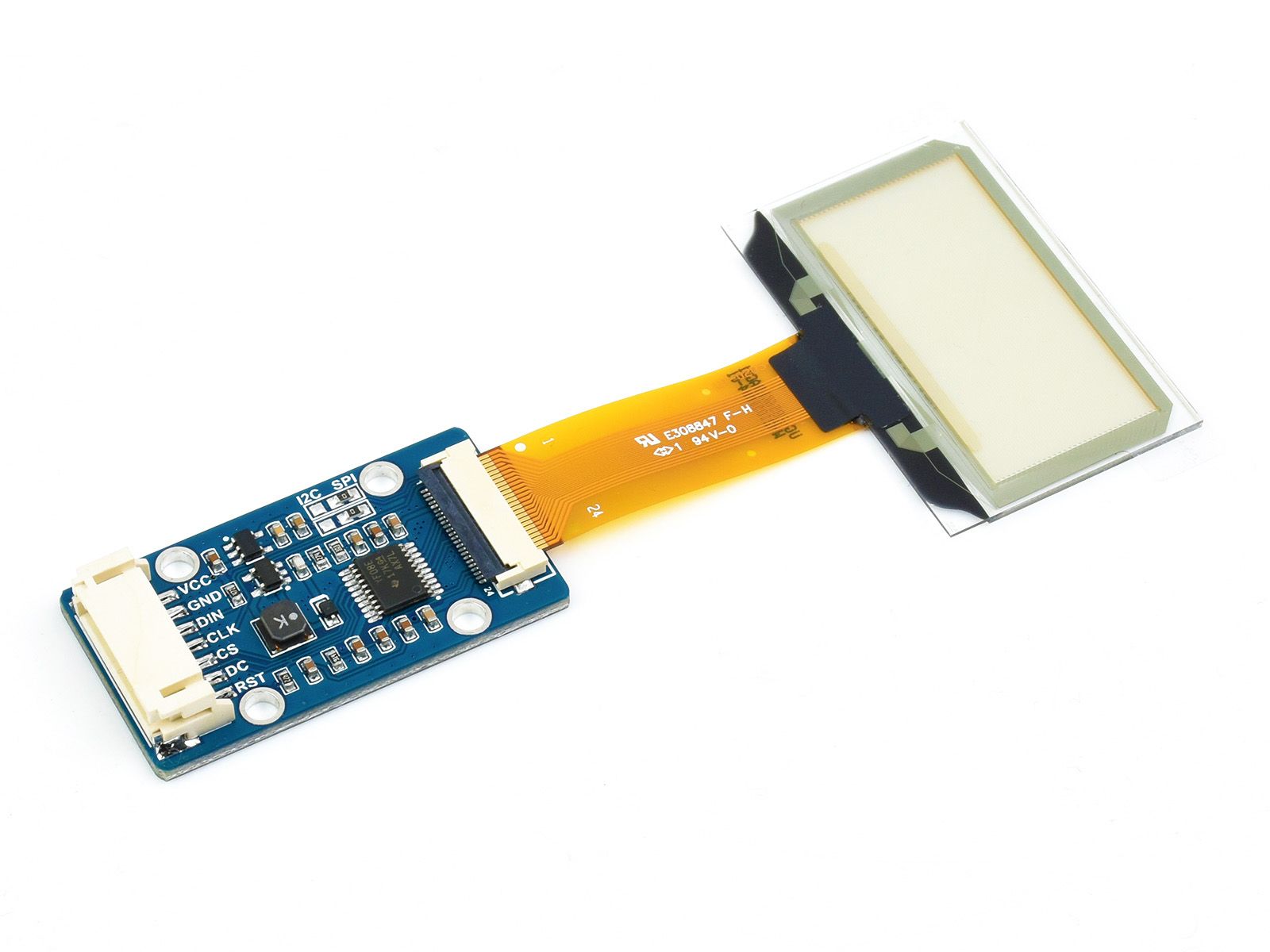

1,51-Zoll transparentes OLED, 128×64 Auflösung, SPI/I2C-Schnittstellen, hellblaue Farbanzeige

23,79 €*

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Produktnummer: WSAL22545

Produktinformationen "1,51-Zoll transparentes OLED, 128×64 Auflösung, SPI/I2C-Schnittstellen, hellblaue Farbanzeige"

1,51-Zoll transparentes OLED, 128×64 Auflösung, SPI/I2C-Schnittstellen, hellblaue Farbanzeige

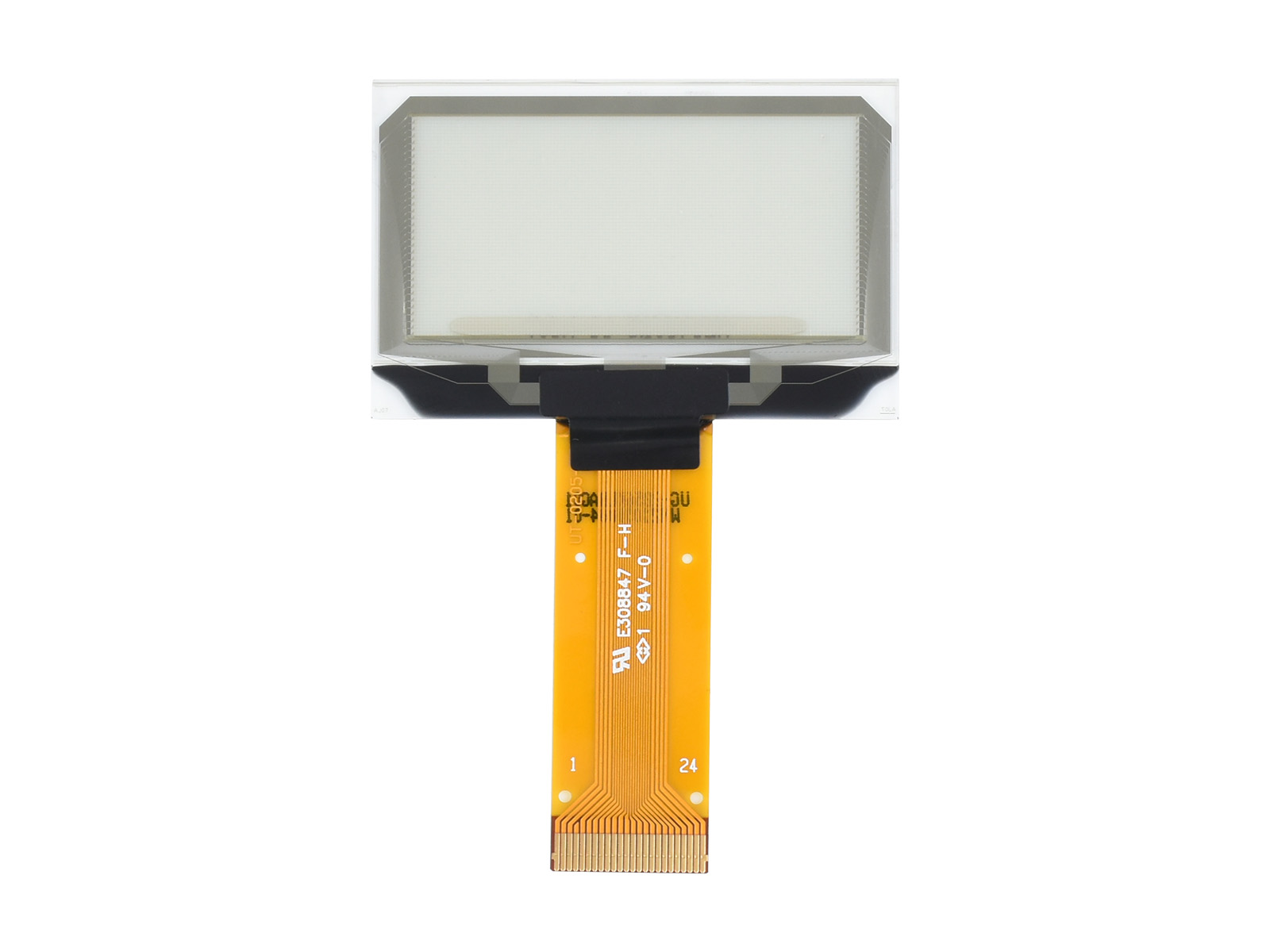

1,51-Zoll transparentes OLED

Eingebauter unabhängiger Treiberchip, Verwendung von SPI/I2C-Schnittstellen

Lieferung mit Beispielen für Raspberry Pi, Arduino, STM32 usw.

Merkmale auf einen Blick

OLED-Transparentmodul, voller Betrachtungswinkel
Verwendet 4-Draht-SPI- und I2C-Schnittstelle, bessere Kompatibilität, hohe Datenrate
Lieferung mit Entwicklungsressourcen (Beispiele für Raspberry Pi/Arduino/STM32)

Spezifikationen

Betriebsspannung	3,3V / 5V	Auflösung	128 × 64 Pixel*
Pixelabstand	0,274 × 0,274 mm	Modulgröße	42,04 × 27,22 mm
Kommunikationsschnittstelle	4-Draht-SPI/I2C	Anzeigegröße	35,05 × 15,32 mm
ANZEIGEPANEL	OLED	PIXELGRÖßE	0,254 × 0,254 mm

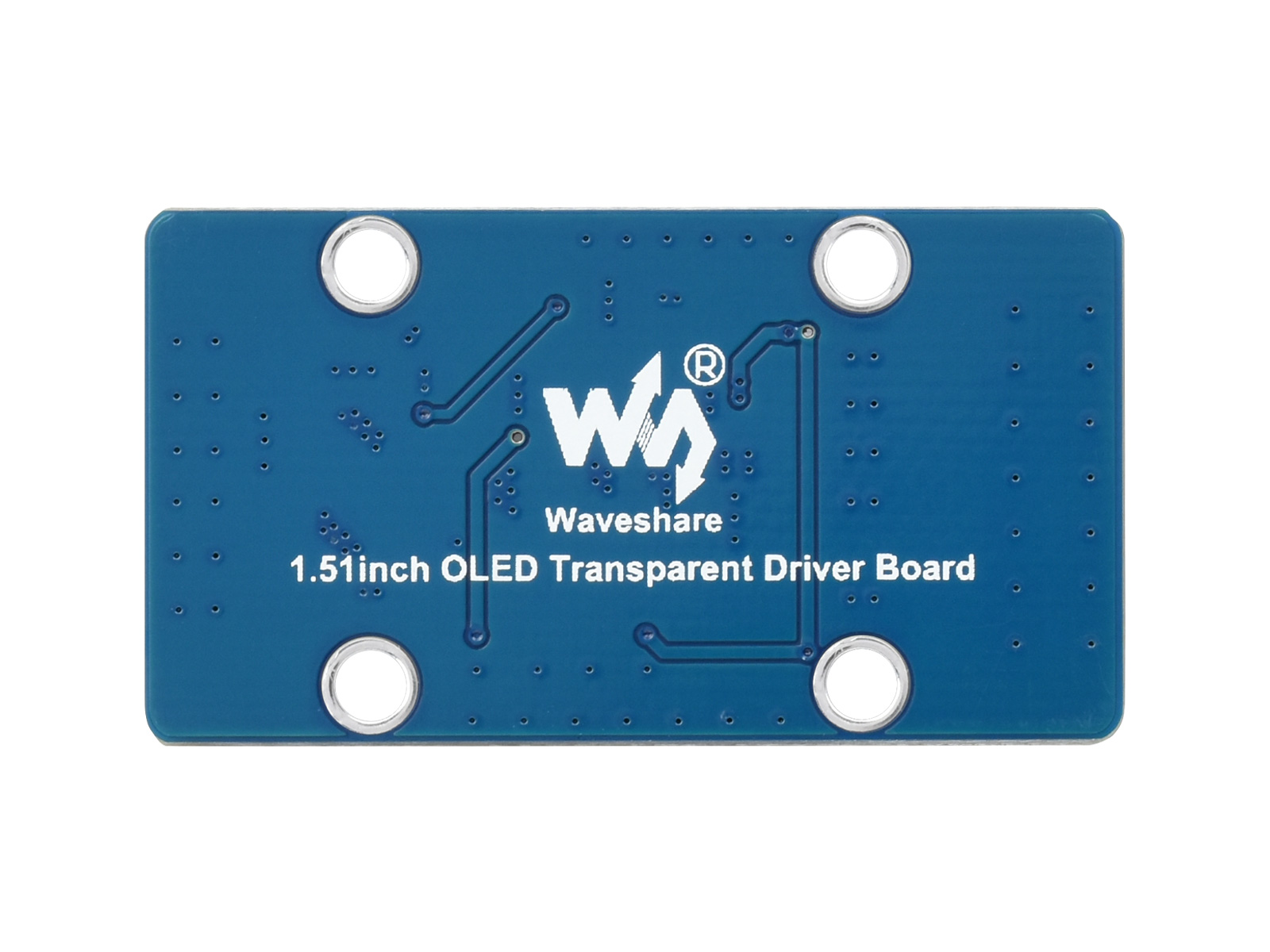

Treiber	Eingebauter Treiber	Größe der Treiberplatine	41 × 22,5 mm

* Auf der Seite des Kabels befindet sich ein nicht transparenter weißer Bereich, dieser kann jedoch angezeigt werden

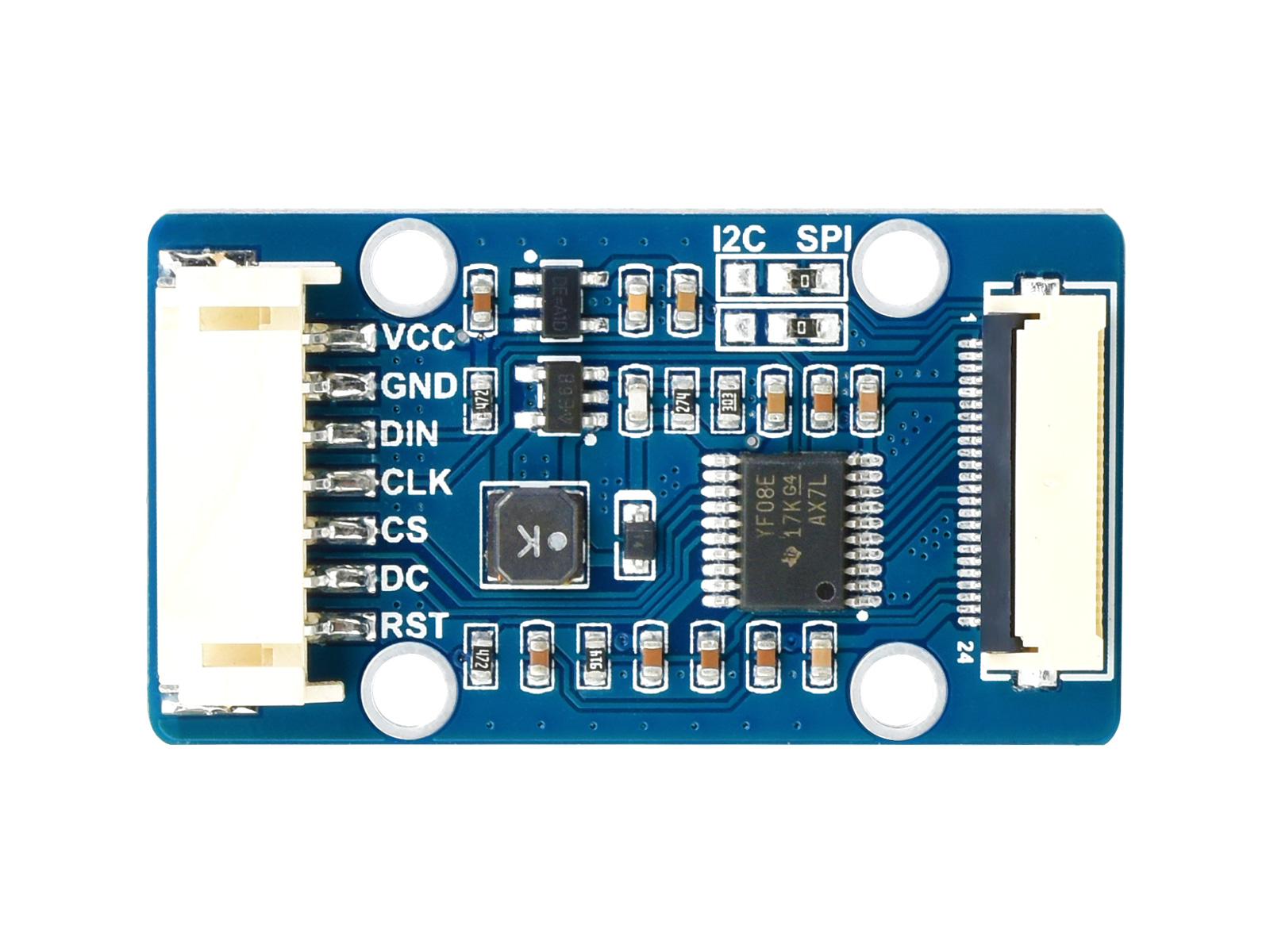

Umschaltung der SPI- und I2C-Steuerungsschnittstelle

Unterstützt Controller-Platinen wie Raspberry Pi/Arduino/STM32

VCC	Stromversorgung (3,3V / 5V Eingang)
GND	Masse
DIN	SPI / I2C-Dateneingang
CLK	SPI / I2C-Takteingang
CS	Chip-Auswahl, aktiv niedrig
DC	Daten/Befehlsauswahl (hoch für Daten, niedrig für Befehle)
RST	Reset, aktiv niedrig

Hardware-Anschluss

Verbindung mit Raspberry Pi

Verbindung mit Arduino-Platine

Nutzungsbeispiel

FPC-Kabelanschluss

Außenmaße
